15.1 电能表与电功

(共21张PPT)
第十五章 电功和电热
一 电能表与电功

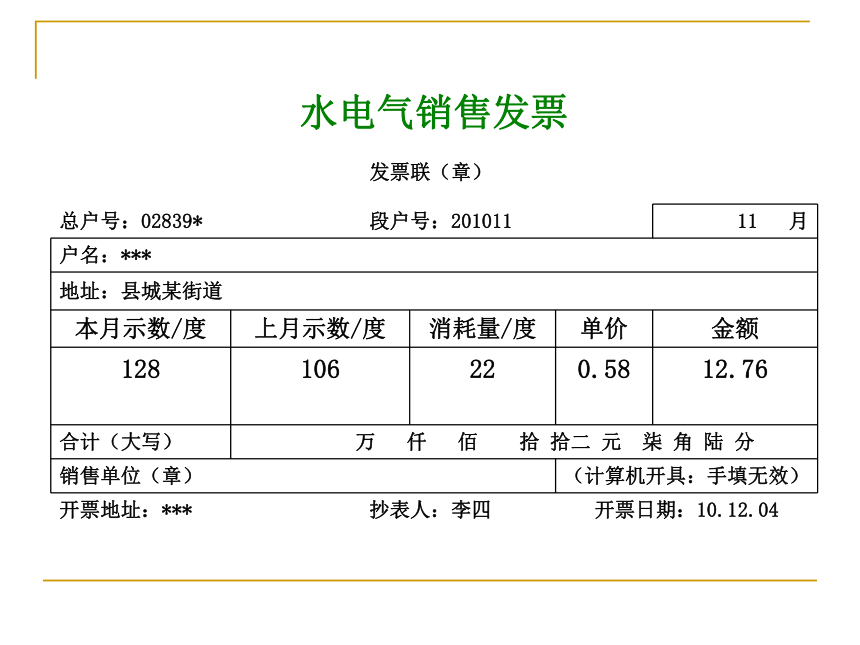

水电气销售发票
发票联（章）
总户号：02839* 段户号：201011 11 月
户名：***
地址：县城某街道
本月示数/度 上月示数/度 消耗量/度 单价 金额
128 106 22 0.58 12.76
　 　 　 　 　
合计（大写） 万 仟 佰 拾 拾二 元 柒 角 陆 分
销售单位（章） （计算机开具：手填无效）
开票地址：*** 抄表人：李四 开票日期：10.12.04

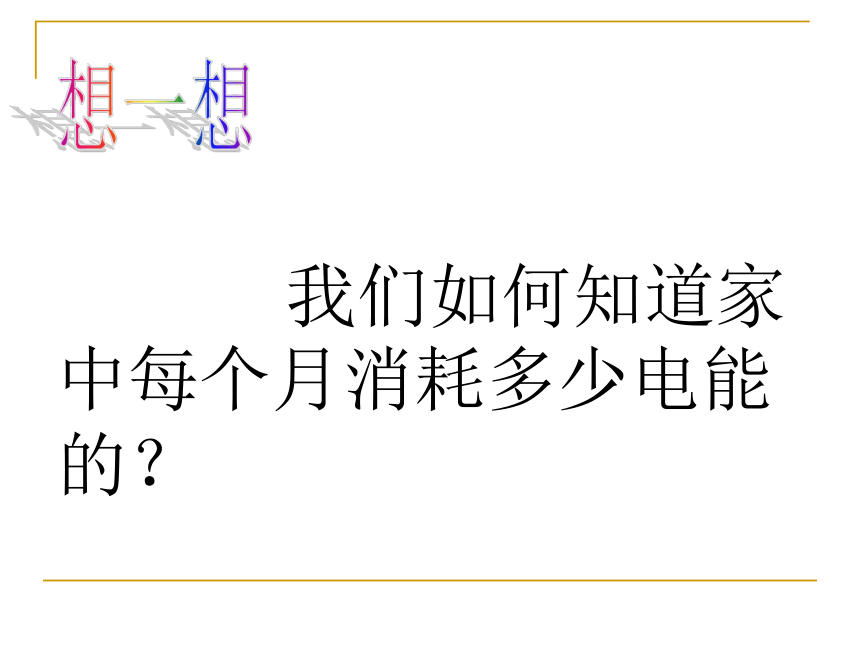

我们如何知道家中每个月消耗多少电能的？

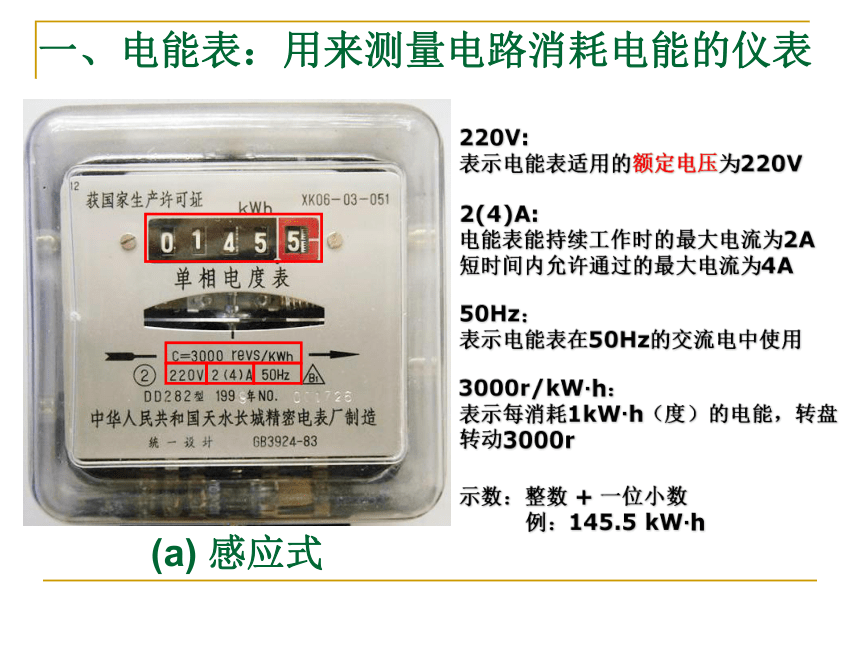

一、电能表：用来测量电路消耗电能的仪表
2(4)A:
电能表能持续工作时的最大电流为2A
短时间内允许通过的最大电流为4A
50Hz：
表示电能表在50Hz的交流电中使用
3000r/kW·h：
表示每消耗1kW·h（度）的电能，转盘转动3000r
示数：整数 + 一位小数
例：145.5 kW·h
220V:
表示电能表适用的额定电压为220V
(a) 感应式

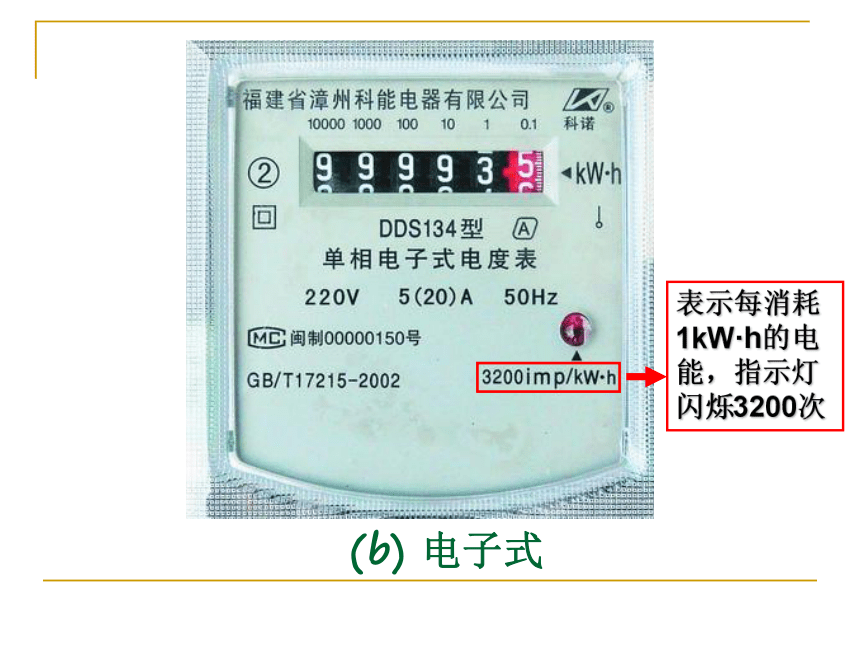

(b) 电子式
表示每消耗1kW·h的电能，指示灯闪烁3200次
例1：小明家2009年1月底与2月底电能表的示数如图所示，请计算小明家2月份消耗了多少电能？
7
4
2
6
2
1月
8
4
3
7
2
2月
解：4378.2kW·h－4267.2kW·h=111kW·h
若1kW·h的电费为0.58元，应付多少电费？
解：111kW·h×0.58元/kW·h=64.38元
1、定义：
电流所做的功。
用W表示
二、电功
2、单位:
焦耳，简称“焦”
符号：J

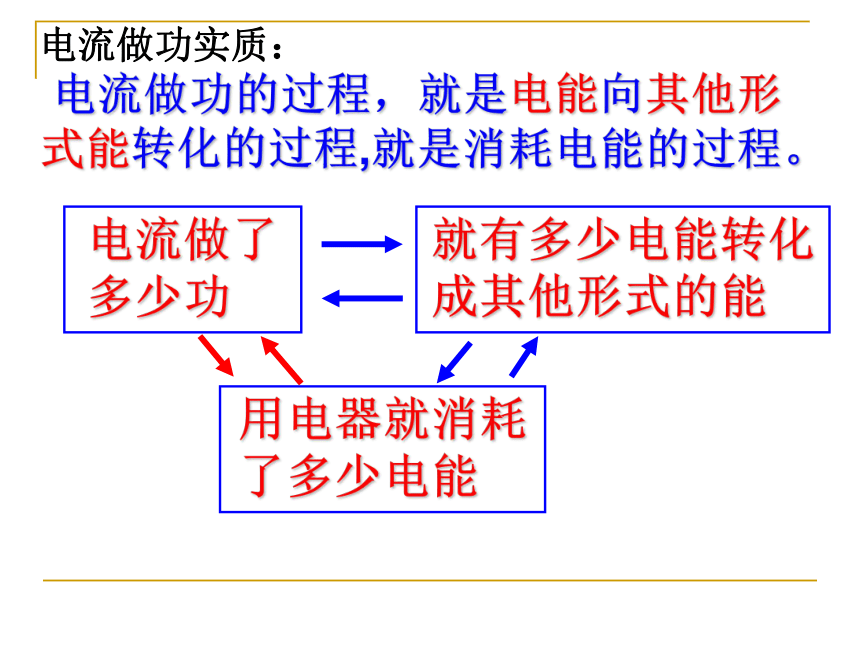

电流做功的过程，就是电能向其他形式能转化的过程,就是消耗电能的过程。
用电器就消耗了多少电能
电流做了多少功
就有多少电能转化成其他形式的能
电流做功实质：

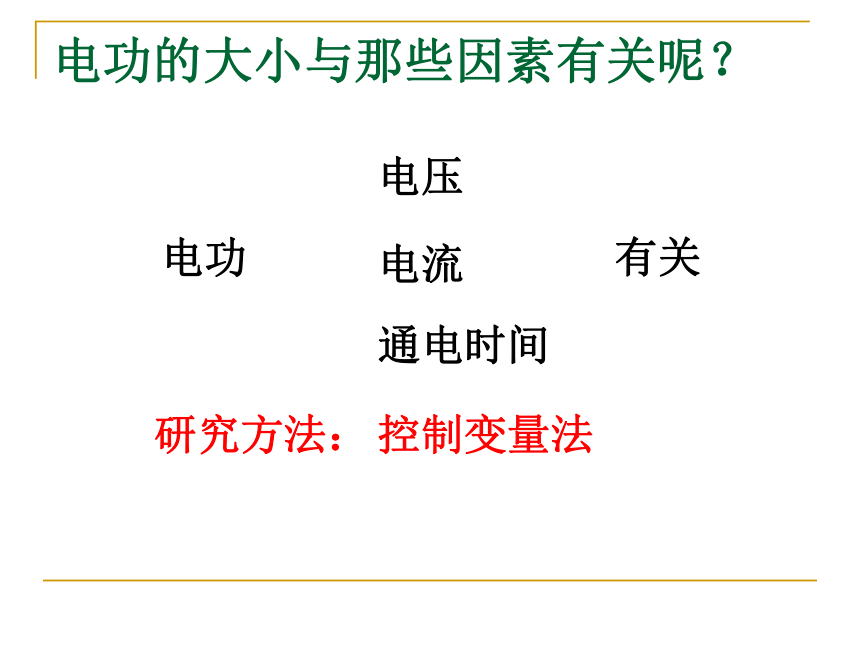

电功的大小与那些因素有关呢？
电功
电压
电流
通电时间
有关
控制变量法
研究方法：
实验一：探究电功的大小与电压的关系
保持电流和通电时间一定
结论：当_____、________一定时，____越大，电流做的功越多。
电流
通电时间
电压
实验二：探究电功的大小与电流的关系
保持电压和通电时间一定
结论：当_____、________一定时，____越大，电流做的功越多。
电压
通电时间
电流
生活经验告诉我们，当电压和电流相同时，用电器通电时间越长，电流做功就越多。
三：电功的大小与通电时间的关系
____越大，____越大，_______越长，电流做的功越多.
如果将通过用电器的电流记为Ｉ，加在用电器两端的电压记为U，通电时间为t，电流对用电器所做的功记为W，则：
W = U·Ｉ·t
小结：电功与哪些因素有关
电功与电压、电流以及通电时间有关
电流
通电时间
电压
单位
电压（U）
电流（Ｉ）
时间（ t ）
V
A
s
电功（W）
J
1J=1V·A·s
W = U · Ｉ · t
物理量
3.6×106J
1kW·h=
在数值上等于功率为1KW的用电器工作1h所消耗的电能
解：
例2：电能表表盘上标明1200r/kW·h，将某用电器单独接在该电能表上，当用电器工作了5分钟后，电能表的转盘转过60r，求该用电器消耗的电能？
=1.8×105J
= ×3.6×106J
W=
= kW·h
若用电器额定电压为220V，求通过该用电器的电流？
我的收获：
1.通过本节课的学习你又知道了哪些知识？
2.在本节课的学习中运用了哪些科学方法？
我们俗称的“一度电”到底能为我们提供多少电能呢？
提示：电能单位为“kW·h”，俗称“度” ，1kW·h在数值上等于1kW电器正常工作1h消耗的电能，即1kW·h=1kW×1h。
25
0.5
1.“一度电”能让功率为40W的日光灯正常工作 h。
2.“一度电”能让功率为2kW的空调正常工作 h。
BC—65B电冰箱
额定电压 220V
额定功率 80W
耗电量 0.5kW·h/24h
上表为小明家的冰箱的铭牌，由于冰箱是间歇工作的，所以冰箱既有制冷功率80W，又有每天的耗电量0.5kW·h/24h。
3.“一度电”能让冰箱连续制冷 h，而冰箱工作一整天耗电 kW·h。
12.5
0.5
