(共22张PPT)

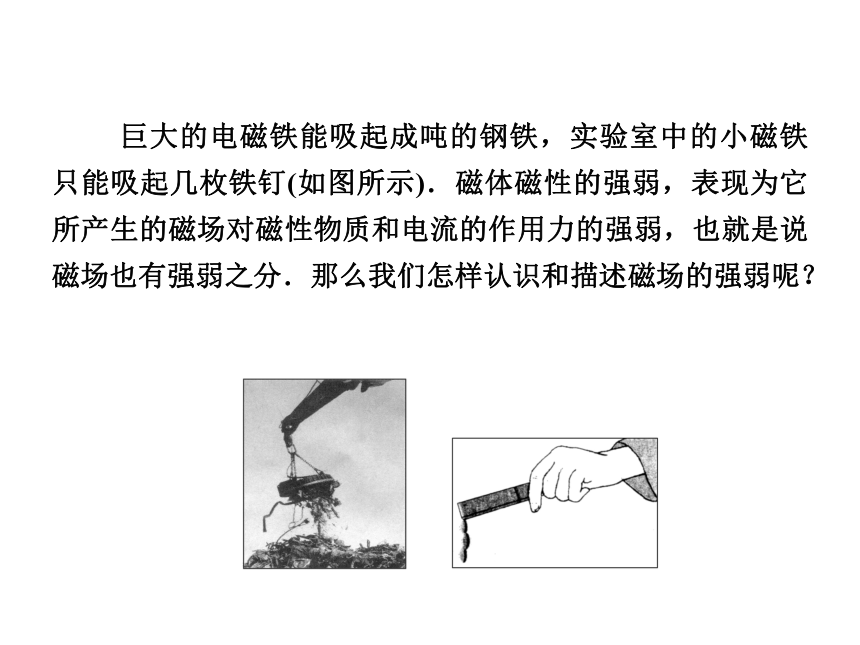

巨大的电磁铁能吸起成吨的钢铁，实验室中的小磁铁只能吸起几枚铁钉(如图所示)．磁体磁性的强弱，表现为它所产生的磁场对磁性物质和电流的作用力的强弱，也就是说磁场也有强弱之分．那么我们怎样认识和描述磁场的强弱呢？

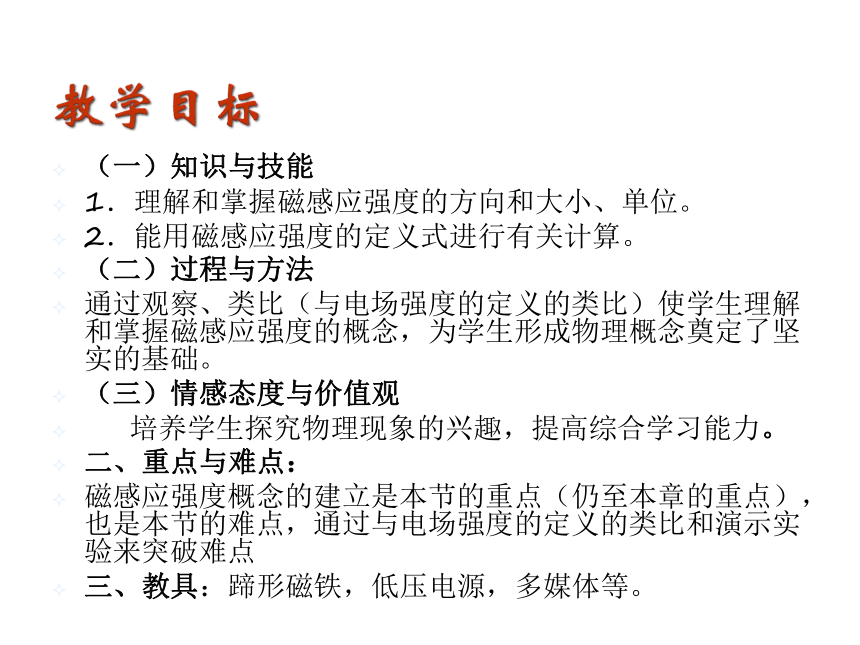

（一）知识与技能
1．理解和掌握磁感应强度的方向和大小、单位。
2．能用磁感应强度的定义式进行有关计算。
（二）过程与方法
通过观察、类比（与电场强度的定义的类比）使学生理解和掌握磁感应强度的概念，为学生形成物理概念奠定了坚实的基础。
（三）情感态度与价值观
培养学生探究物理现象的兴趣，提高综合学习能力。
二、重点与难点：
磁感应强度概念的建立是本节的重点（仍至本章的重点），也是本节的难点，通过与电场强度的定义的类比和演示实验来突破难点
三、教具：蹄形磁铁，低压电源，多媒体等。

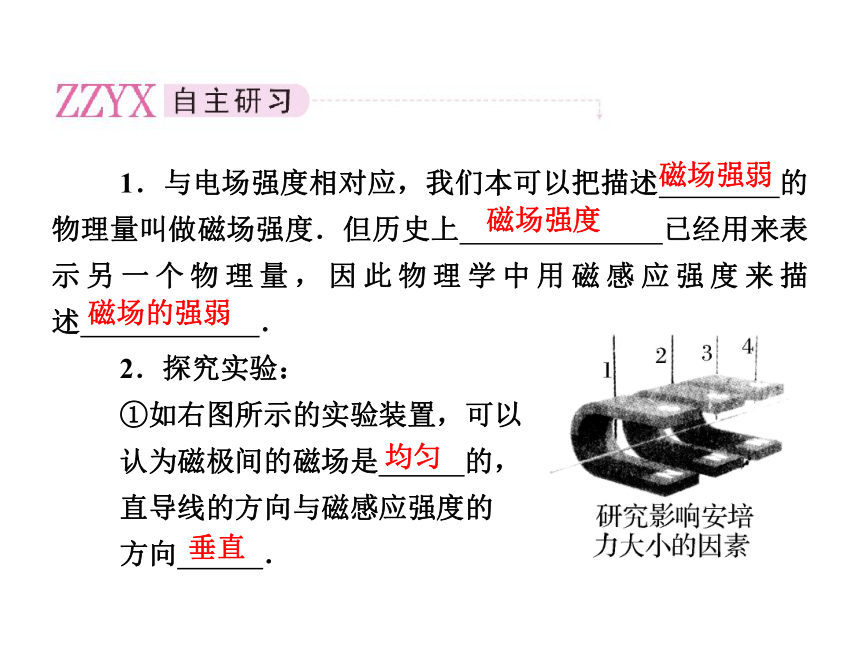

1．与电场强度相对应，我们本可以把描述 的物理量叫做磁场强度．但历史上 已经用来表示另一个物理量，因此物理学中用磁感应强度来描述 ．
2．探究实验：
①如右图所示的实验装置，可以
认为磁极间的磁场是 的，
直导线的方向与磁感应强度的
方向 ．
磁场强弱
磁场强度
磁场的强弱
均匀
垂直

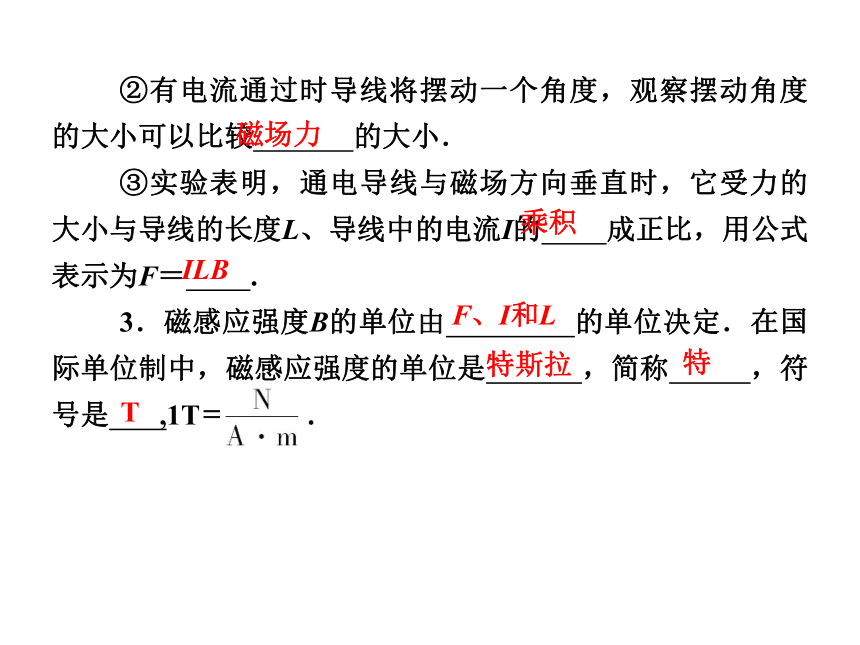

②有电流通过时导线将摆动一个角度，观察摆动角度的大小可以比较 的大小．
③实验表明，通电导线与磁场方向垂直时，它受力的大小与导线的长度L、导线中的电流I的 成正比，用公式表示为F＝ .
3．磁感应强度B的单位由 的单位决定．在国际单位制中，磁感应强度的单位是 ，简称 ，符号是 ,1T＝1 .
磁场力
乘积
ILB
F、I和L
特斯拉
特
T

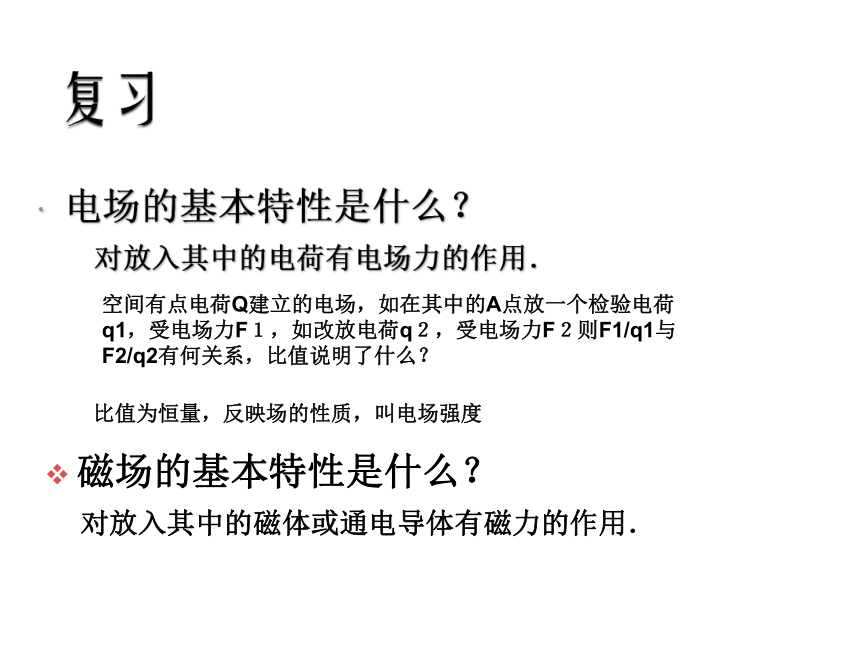

电场的基本特性是什么？
对放入其中的电荷有电场力的作用．
磁场的基本特性是什么？
对放入其中的磁体或通电导体有磁力的作用．
比值为恒量，反映场的性质，叫电场强度．
空间有点电荷Q建立的电场，如在其中的A点放一个检验电荷q1，受电场力F１，如改放电荷q２，受电场力F２则F1/q1与F2/q2有何关系，比值说明了什么？

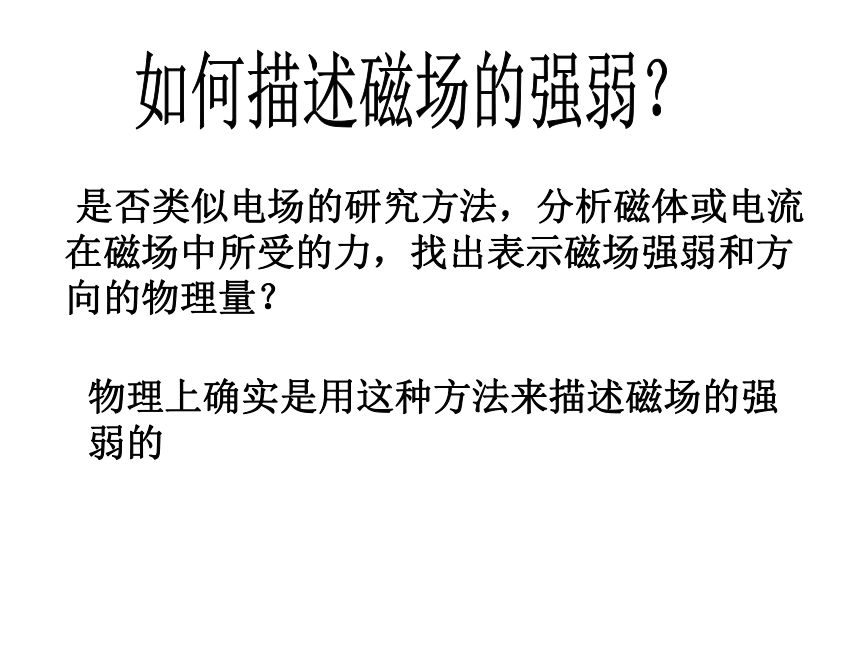

是否类似电场的研究方法，分析磁体或电流在磁场中所受的力，找出表示磁场强弱和方向的物理量？
物理上确实是用这种方法来描述磁场的强弱的

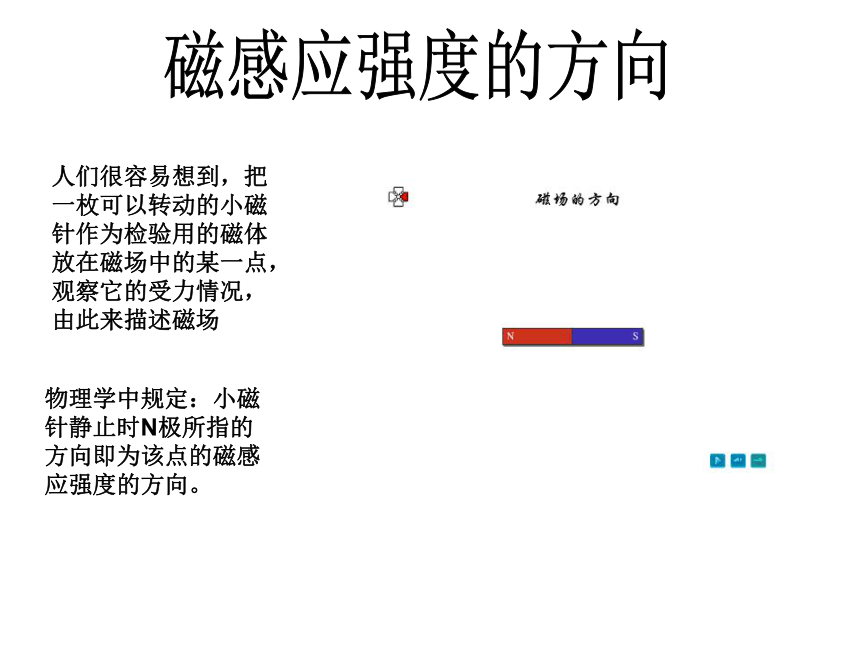

人们很容易想到，把一枚可以转动的小磁针作为检验用的磁体放在磁场中的某一点，观察它的受力情况，由此来描述磁场
物理学中规定：小磁针静止时N极所指的方向即为该点的磁感应强度的方向。

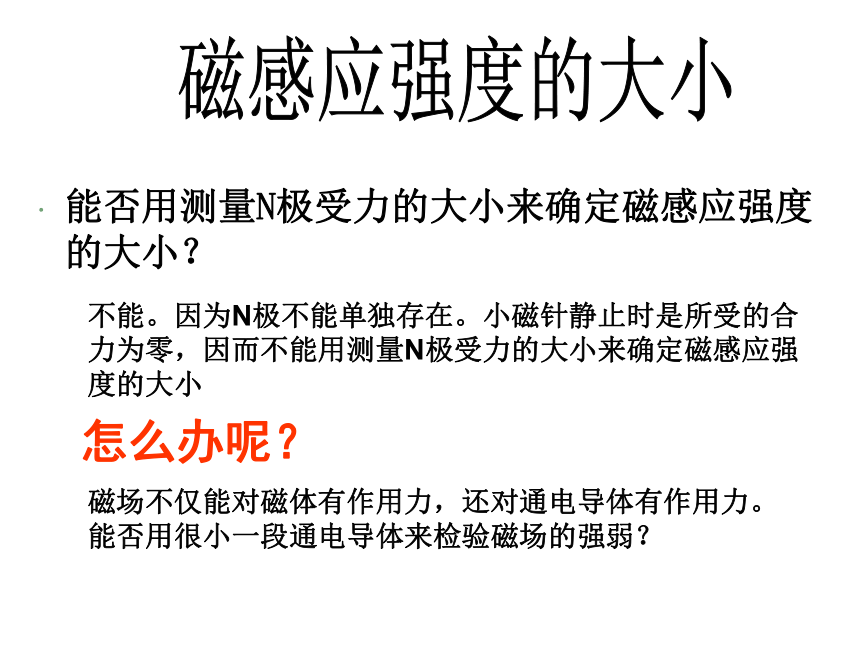

能否用测量N极受力的大小来确定磁感应强度的大小？
不能。因为N极不能单独存在。小磁针静止时是所受的合力为零，因而不能用测量N极受力的大小来确定磁感应强度的大小
怎么办呢？
磁场不仅能对磁体有作用力，还对通电导体有作用力。能否用很小一段通电导体来检验磁场的强弱？
控制变量法
通电导体所受到的磁力跟磁场方向、通电电流、导体长度有何关系？我们如何来研究？
①、保持导线通电部分的长度不变，改变电流的大小.
②、保持电流不变，改变导线通电部分的长度.
精确的实验表明，通电导线与磁场方向垂直时，它在磁场中受到的安培力的大小，既与导线的长度L成正比，又与导线中的电流I成正比，即与I和L的乘积成正比，用公式表示为F=BIL或B=F/IL.
1、定义：
在磁场中垂直于磁场方向的通电导线，所受的安培力F跟电流I和导线长度L的乘积IL的比值叫磁感应强度.
说明：如果导线很短很短，B就是导线所在处的磁感应强度.
2、意义：
磁感应强度B是表示磁场强弱的物理量.
3、公式：
B=F/IL
4、单位：
在SI制中，其单位是特斯拉，简称特，国际符号是T.1 T=1
5、方向 ：
磁感应强度是矢量，把某点的磁场方向定义为该点的磁感应强度的方向.
比值定义法
磁感应强度的方向和小磁针N极受力方向（不一定是指向，想想为什么？）相同，但绝非电流的受力方向。
磁场中某点磁感应强度的大小和方向是确定的，和小磁针，电流的存在与否无关。
在同一磁场中，不管I、L如何改变，比值B总是不变的.
在不同的磁场中，比值B是不同的.
B是由磁场本身决定的，在电流I、导线长度L相同的情况下，电流所受的安培力越大，比值B越大，表示磁场越强.
磁感线可以表示磁感应强度的大小和方向.
在磁场中也可以用磁感线的疏密程度大致表示磁感应强度的大小，这样，从磁感线的分布就可以形象地表示磁场的强弱和方向.
磁感应线是闭合曲线
磁感应线是人们为了形象的化的描述磁场而假想出来的。
任意两条磁感应线在空间不相交或相切
磁感应线的疏密表示磁场的强弱。
磁感应线上任意一点的切线方向为该点的磁感应强度的方向
下列有关磁感应强度的方向正确的是（ ）
B的方向就是小磁针N极所指的方向
B的方向与小磁针在任何情况下N极受力方向一致
B的方向就是通电导线的受力方向
B的方向就是该处磁场的方向
BD
一根长２０cm的通电导线放在磁感应强度为0.4T的匀强磁场中,导线与磁场方向垂直,若它受到的安培力大小为4×10-3N,则导线中的电流是_____A;若将导线中的电流减小为0,则该处的磁感应强度为_____T
0.05
0.4
有一小段通电导线,长为1cm,电流为5A,把它置于磁场中某点,受到的磁场力为0.1N,则该点的磁感应强度B一定是 ( )
B =2T
B≤ 2T
B≥ 2T
以上情况都有可能
C
由磁感应强度的定义式B=F/IL可知,磁场某处的磁感应强度的大小 ( )
随通电导线中的电流I的减小而增大
随通电导线长度L的减小而增大
随通电导线受力F的增大而增大
跟F,I,L的变化无关
D
下列关于磁感应强度的方向的说法中,正确的是 （ ）
某处磁感应强度的方向就是一小段通电导体放在该处时所受的磁场力的方向
小磁针N极受磁力的方向就是该处的磁感应强度的方向
垂直与磁场放置的通电导线的受力方向就是磁感应强度的方向
磁场中某点的磁感应强度的方向就是该点的磁场方向
BD
