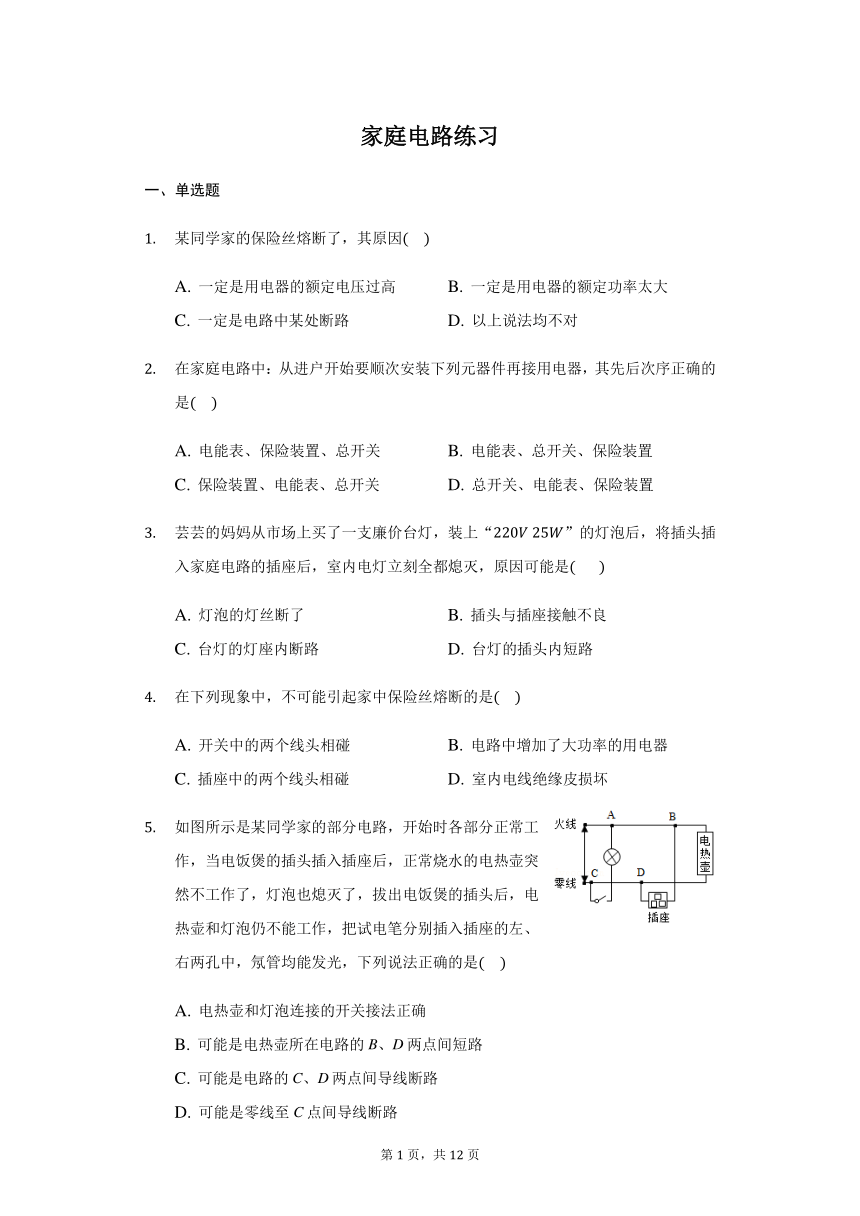

家庭电路练习
一、单选题
某同学家的保险丝熔断了,其原因
A.
一定是用电器的额定电压过高
B.
一定是用电器的额定功率太大
C.
一定是电路中某处断路
D.
以上说法均不对
在家庭电路中:从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是
A.
电能表、保险装置、总开关
B.
电能表、总开关、保险装置
C.
保险装置、电能表、总开关
D.
总开关、电能表、保险装置
芸芸的妈妈从市场上买了一支廉价台灯,装上“”的灯泡后,将插头插入家庭电路的插座后,室内电灯立刻全都熄灭,原因可能是?
?
?
A.
灯泡的灯丝断了
B.
插头与插座接触不良
C.
台灯的灯座内断路
D.
台灯的插头内短路
在下列现象中,不可能引起家中保险丝熔断的是
A.
开关中的两个线头相碰
B.
电路中增加了大功率的用电器
C.
插座中的两个线头相碰
D.
室内电线绝缘皮损坏
如图所示是某同学家的部分电路,开始时各部分正常工作,当电饭煲的插头插入插座后,正常烧水的电热壶突然不工作了,灯泡也熄灭了,拔出电饭煲的插头后,电热壶和灯泡仍不能工作,把试电笔分别插入插座的左、右两孔中,氖管均能发光,下列说法正确的是
A.
电热壶和灯泡连接的开关接法正确
B.
可能是电热壶所在电路的B、D两点间短路
C.
可能是电路的C、D两点间导线断路
D.
可能是零线至C点间导线断路

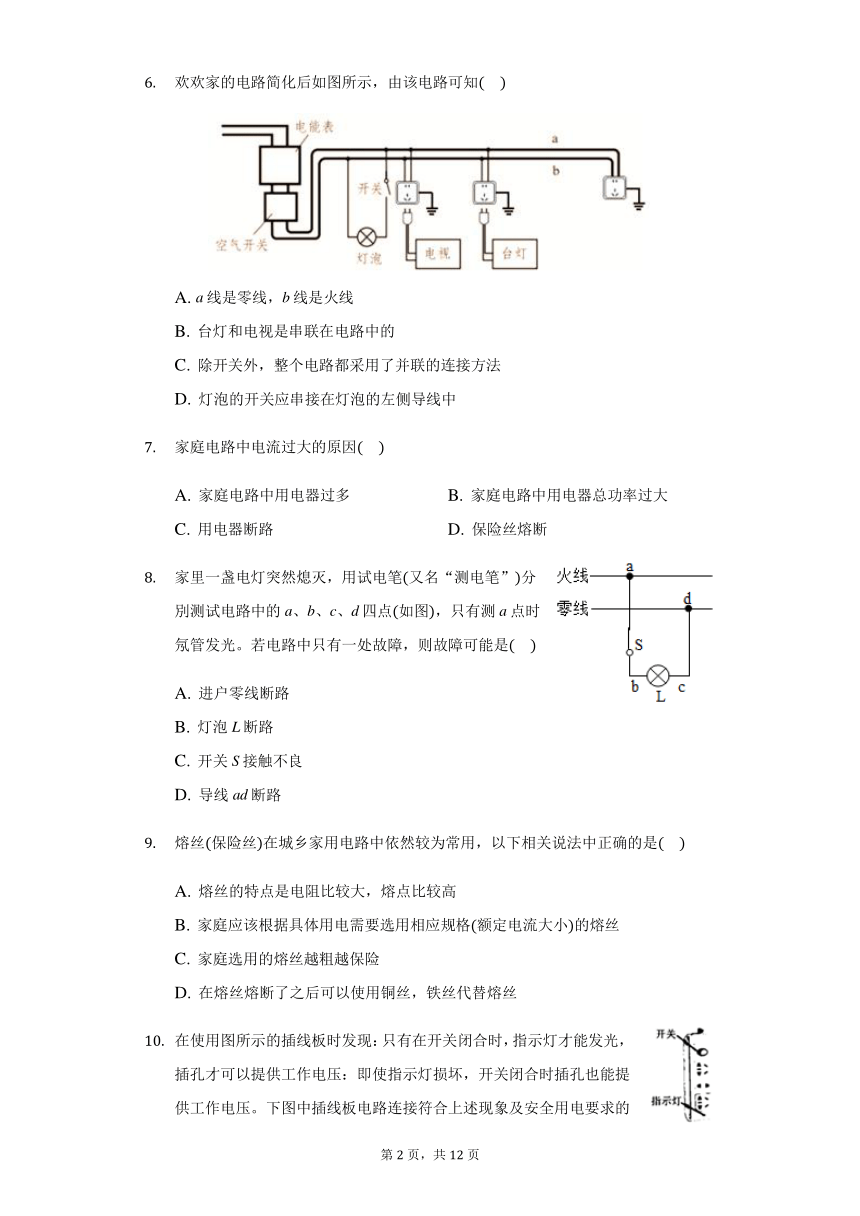

欢欢家的电路简化后如图所示,由该电路可知
A.
a线是零线,b线是火线
B.
台灯和电视是串联在电路中的
C.
除开关外,整个电路都采用了并联的连接方法
D.
灯泡的开关应串接在灯泡的左侧导线中
家庭电路中电流过大的原因
A.
家庭电路中用电器过多
B.
家庭电路中用电器总功率过大
C.
用电器断路
D.
保险丝熔断
家里一盏电灯突然熄灭,用试电笔又名“测电笔”分別测试电路中的a、b、c、d四点如图,只有测a点时氖管发光。若电路中只有一处故障,则故障可能是
A.
进户零线断路
B.
灯泡L断路
C.
开关S接触不良
D.
导线ad断路
熔丝保险丝在城乡家用电路中依然较为常用,以下相关说法中正确的是
A.
熔丝的特点是电阻比较大,熔点比较高
B.
家庭应该根据具体用电需要选用相应规格额定电流大小的熔丝
C.
家庭选用的熔丝越粗越保险
D.
在熔丝熔断了之后可以使用铜丝,铁丝代替熔丝
在使用图所示的插线板时发现:只有在开关闭合时,指示灯才能发光,插孔才可以提供工作电压:即使指示灯损坏,开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是
A.
B.
C.
D.

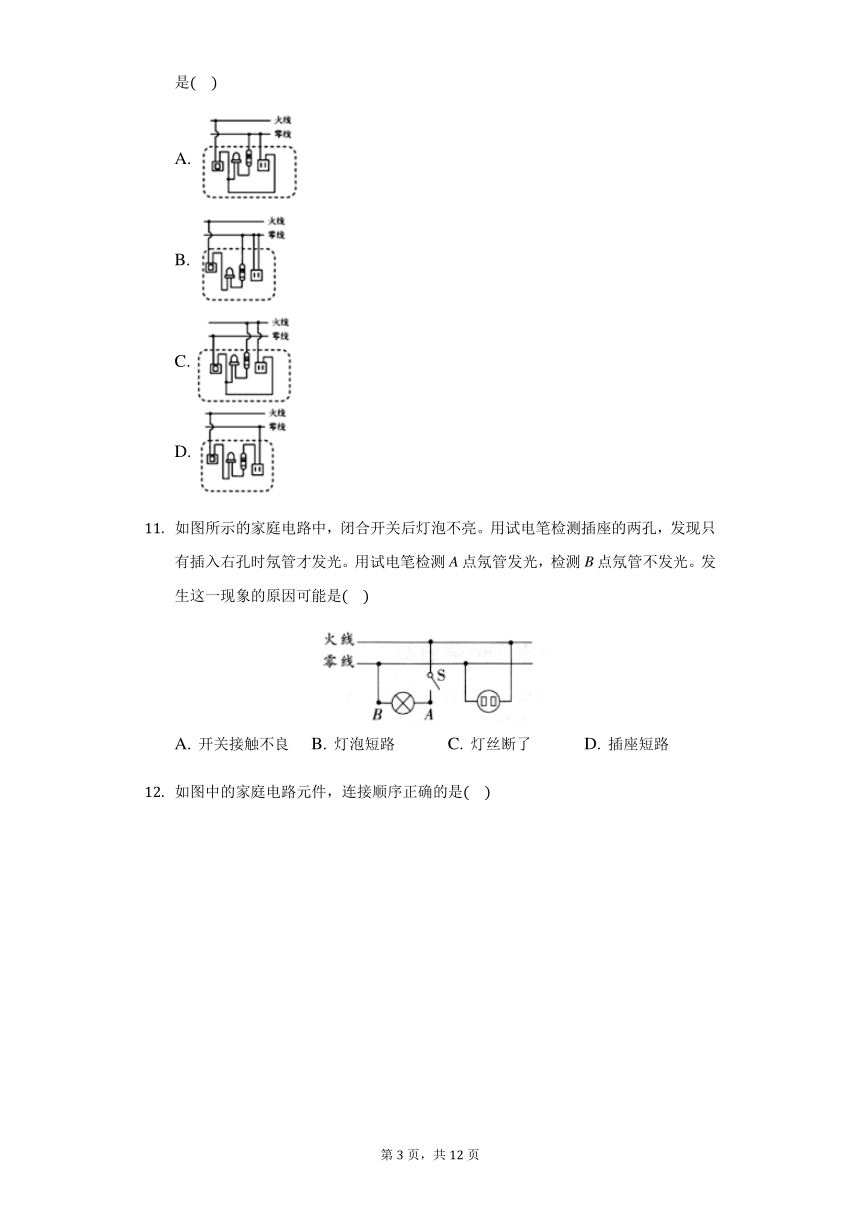

如图所示的家庭电路中,闭合开关后灯泡不亮。用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光,检测B点氖管不发光。发生这一现象的原因可能是
A.
开关接触不良
B.
灯泡短路
C.
灯丝断了
D.
插座短路

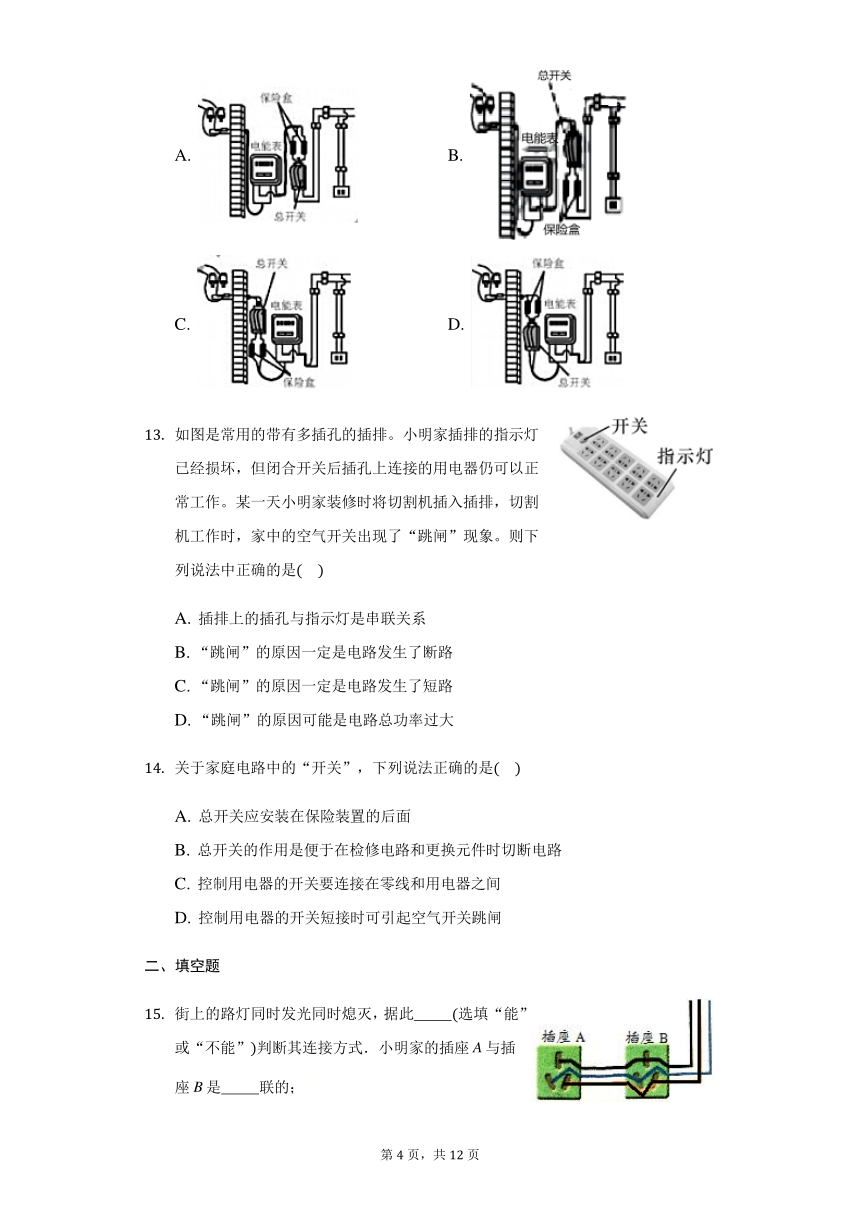

如图中的家庭电路元件,连接顺序正确的是
A.
B.
C.
D.
如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏,但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象。则下列说法中正确的是
A.
插排上的插孔与指示灯是串联关系
B.
“跳闸”的原因一定是电路发生了断路
C.
“跳闸”的原因一定是电路发生了短路
D.
“跳闸”的原因可能是电路总功率过大
关于家庭电路中的“开关”,下列说法正确的是
A.
总开关应安装在保险装置的后面
B.
总开关的作用是便于在检修电路和更换元件时切断电路
C.
控制用电器的开关要连接在零线和用电器之间
D.
控制用电器的开关短接时可引起空气开关跳闸
二、填空题
街上的路灯同时发光同时熄灭,据此??????????选填“能”或“不能”判断其连接方式.小明家的插座A与插座B是??????????联的;

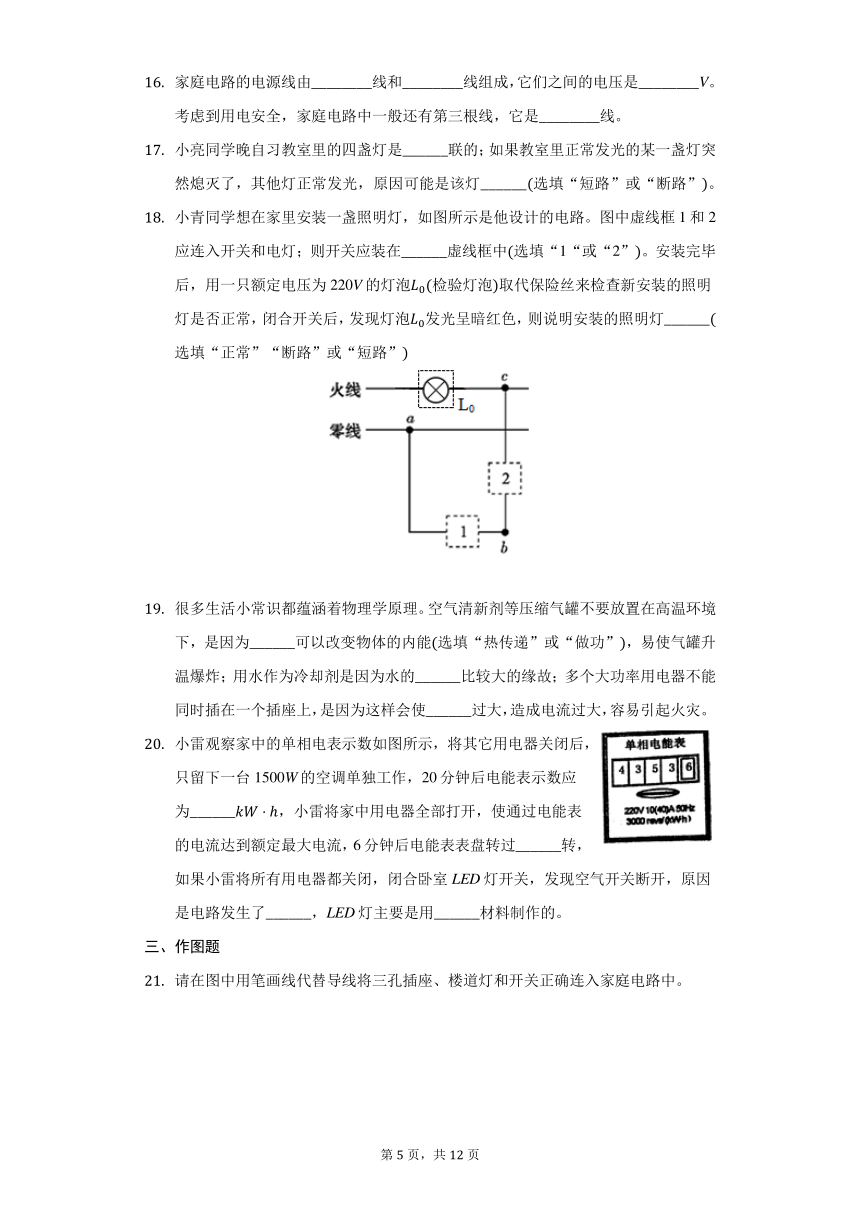

家庭电路的电源线由________线和________线组成,它们之间的电压是________V。考虑到用电安全,家庭电路中一般还有第三根线,它是________线。
小亮同学晚自习教室里的四盏灯是______联的;如果教室里正常发光的某一盏灯突然熄灭了,其他灯正常发光,原因可能是该灯______选填“短路”或“断路”。
小青同学想在家里安装一盏照明灯,如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯;则开关应装在______虚线框中选填“1“或“2”。安装完毕后,用一只额定电压为220V的灯泡检验灯泡取代保险丝来检查新安装的照明灯是否正常,闭合开关后,发现灯泡发光呈暗红色,则说明安装的照明灯______选填“正常”“断路”或“短路”
很多生活小常识都蕴涵着物理学原理。空气清新剂等压缩气罐不要放置在高温环境下,是因为______可以改变物体的内能选填“热传递”或“做功”,易使气罐升温爆炸;用水作为冷却剂是因为水的______比较大的缘故;多个大功率用电器不能同时插在一个插座上,是因为这样会使______过大,造成电流过大,容易引起火灾。
小雷观察家中的单相电表示数如图所示,将其它用电器关闭后,只留下一台1500W的空调单独工作,20分钟后电能表示数应为______,小雷将家中用电器全部打开,使通过电能表的电流达到额定最大电流,6分钟后电能表表盘转过______转,如果小雷将所有用电器都关闭,闭合卧室LED灯开关,发现空气开关断开,原因是电路发生了______,LED灯主要是用______材料制作的。
三、作图题
请在图中用笔画线代替导线将三孔插座、楼道灯和开关正确连入家庭电路中。
将如图中的电灯和开关及插座正确接入家庭电路。请用笔画线表示导线。
答案和解析
1.【答案】D
【解析】解:A、用电器的额定电压过高只会损坏用电器,不会熔断保险丝。不合题意。
B、保险丝熔断的原因是电路中电流过大,电流过大的原因是短路或电路中总功率过大。不合题意。
C、电路断路,电路中没有电流。不会熔断保险丝。不合题意。
D、以上都不对。符合题意。
2.【答案】B
【解答】
电能表的测量整个家庭消耗电能的多少,一定安装在最前面;
总开关控制整个电路,为了检修电路比较方便,要安装在电能表的后面;
为了保护电路,防止电路中电流过大,需安装保险丝,为了更换保险丝比较方便,保险盒安装在总开关的后面。故B正确,ACD错误。
故选B。
3.【答案】D
【解答】
因为台灯和其它用电器并联,插头与插座接触不良或灯泡的灯丝断了,只能使本支路的灯台灯不亮,不能使其它的灯熄灭,故A、B错误;
C.台灯的插座内断路,只能使本支路的灯台灯不亮,不能使其它的灯熄灭,故C错误;
D.台灯的插头内短路,当插头插入插座时,若闭合开关,会造成电源短路,使保险丝烧断或跳闸,使室内电灯立即全都熄灭,故D正确。
故选D。
4.【答案】A
【解析】解:A、开关中的两个线头相碰,不会引起电路中短路或总功率过大时,不会导致家中保险丝熔断。此选项符合题意。
B、电路中增加了大功率的用电器,会使电路总功率过大,导致家中保险丝熔断。此选项不符合题意。
C、插座中的两个线头相碰,会引起电路短路,导致家中保险丝熔断。此选项不符合题意。
D、室内电线绝缘皮损坏,会引起电路短路,导致家中保险丝熔断。此选项不符合题意。
5.【答案】D
【解答】
A.开关应接在火线上,而图中是接在零线上的,故A错误;
B.试电笔分别插入插座的左、右两孔中,氖管均能发光,说明火线上有电,而零线上本该不亮,但也亮了,说明是零线开路了,故B错误;
C.如果是电路CD间断路,则灯泡要发光,故C错误;
D.故障可能是入户零线至C点间导线断路,则电热水壶和灯泡不亮,且把试电笔分别插入插座的左、右两孔中,氖管均能发光,故D正确。
故选D。
6.【答案】C
【解析】解:A、据题意和图中的标注可知,用电器的开关应该接在火线上,所以和开关相连的那根线是火线,即a?线是火线,b?线是零线,故A错误;
B、家庭电路中各个用电器是互不影响的,所以是并联的关系,故B正确;
C、开关与用电器串联,用电器之间是并联的,故C正确;
D、灯泡的开关应串接在灯泡与火线之间,即右侧导线中,故D错误。
7.【答案】B
【解析】解:家庭电路中电流过大的原因有两个,一是电路中用电器的总功率过大;二是电路发生短路;家庭电路中用电器过多,若用电器不工作,则电路中无电流;用电器断路、保险丝熔断时,电路中无电流,故B正确。
8.【答案】C
【解答】
用试电笔接触电路中的a、b、c、d四点时,只有测a点时氖管发光,说明a与火线是接通的,bcd与火线间断开,故故障是开关处断路,即开关接触不良,故C正确,ABD错误。
故选:C。
9.【答案】B
【解析】解:A、熔丝是由电阻率大、熔点低的铅锑合金制成的,故A错;
B、C、选用熔丝时,要先了解所有家用电器正常工作时的电流,选用相应规格的熔丝,不是越粗越好,故B正确、C错;
D、在熔丝熔断后,要用和原来同规格的熔丝,千万不能用铜丝、铁丝代替,因为铜、铁的熔点高,起不到保护作用,故D错.
10.【答案】A
【解析】解:
插线板上的指示灯在开关闭合时会发光,插孔正常通电,说明开关同时控制灯泡和插座,灯泡和插座之间可能是串联,也可能是并联,如果两者并联,开关应该在干路上;如果指示灯损坏,开关闭合时插孔也能正常通电,说明灯泡和插座之间是并联的,开关接在灯泡、插座和火线之间控制火线使用更安全,故A正确;
11.【答案】C
【解答】
用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光,说明右孔连接的是火线,插座连接正常;
用试电笔检测A点氖管发光,说明A点可以与火线连接,检测B点氖管不发光,说明电流无法到达B点,故可能灯丝断了。故C正确,ABD错误。
故选C。
12.【答案】B
【解析】解:电能表的测量整个家庭消耗电能的多少,一定安装在最前面。
开关控制整个电路,为了检修电路比较方便,要安装的电能表的后面。
电路中电流过大会熔断保险丝,为了更换保险丝比较方便,保险装置安装在总开关的后面。故只有B正确。
13.【答案】D
【解析】解:A、插排上的插孔与指示灯是并联的,故A错误;
BCD、小明家将切割机插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象,这说明切割机的功率过大,造成干路中电流过大,故D正确,BC错误。
14.【答案】B
【解析】【试题解析】
解:
AB、总开关的作用是便于在检修电路和更换电路元件时切断电路,总开关应安装在保险装置的前面,故A错、B正确;
C、控制用电器的开关要连接在火线和用电器之间,断开开关时,用电器上没有电,更安全,故C错;
D、控制用电器的开关短接时,用电器并没有短路,不会引起空气开关跳闸,故D错.
15.【答案】不能;并
【解答】
街上的路灯同时发光同时熄灭,不能判断是串联还是并联,因为如果并联电路中的总开关也可以控制整个电路;
由图可知,两插座的接地线空接在一起、接零线的空接在一起、接火线的空接在一起,两插座是并联的。
故答案:不能;并。
16.【答案】火;零;220;地
【解答】
家庭电路中有火线和零线,火线和零线之间的电压是220V;;
家庭电路中接有地线,通过三孔插座把用电器和大地相连接,即使内部线路老化导致外壳带了电也会导入大地,不会使人触电发生危险.
故答案为:火;零;220;地。
17.【答案】并?
断路
【解析】解:教室里的四盏灯是并联的,因为并联电路中各用电器可以独立工作,互不影响;
教室中正常发光的某一盏灯突然熄灭了,其他灯正常发光,由于是并联电路,故该灯泡的故障是断路。
18.【答案】2?
正常
【解析】解:
为了用电的安全,开关应接在火线与电灯之间,因此开关应装在2处;
若保险丝处用一只额定电压为220V的灯泡替换,此时两灯泡串联;闭合开关后,发现灯泡发光呈暗红色,说明检验灯分得的电压小于220V,也说明新安装的照明灯分得一部分电压,则安装的照明灯是正常的。
故答案为:2;正常。
19.【答案】热传递?
比热容?
总功率
【解析】解:
空气清新剂等压缩气罐在高温环境下,会从周围吸收热量,导致其温度升高,是通过热传递改变物体的内能;
水的比热容比较大,质量相同的水与其他物质相比,在升高相同的温度水需要吸收更多的热量,所以热机通常用水来作为冷却剂;
多个大功率用电器不能同时插在一个插座上,因为这样会使总功率过大,干路中电流过大,容易引起火灾。
20.【答案】?
2640?
短路?
半导体
【解析】解:由可得,
空调单独正常工作20min消耗的电能:。
则20分钟后电能表示数应为;
将家中用电器全部打开,使通过电能表的电流达到额定最大电流,40A表示电能表平时工作允许通过的最大电流,
则最大功率,
6分钟用电器消耗的电能
表示每消耗的电能,电能表的转盘转3000圈,
所以6min这段时间内电能表转盘的转数:

将所有用电器都关闭,闭合卧室LED灯开关,发现空气开关断开,原因是电路发生了短路;
灯是由硅和锗等材料制作成的,而硅和锗是半导体材料,
21.【答案】
【解答】
三孔插座左侧接线柱连接零线,右侧接线柱连接火线,上面的接线柱接地线;
照明灯与声控开关、光控开关串联,开关接火线,为防止换灯泡时碰触到金属螺旋造成触电,应将金属螺旋部分接到零线上,电路连接如图所示:

22.【答案】解:火线首先进入开关,再进入灯泡顶端的金属点,零线直接接在灯泡的螺旋套上;这样开关既能控制灯泡,又能在灯泡损坏时,断开开关,切断火线,更换灯泡时更安全。
三孔插座的上孔接地线,左孔接零线,右孔接火线。如图所示:
