人教版九年级全册物理 19.1家庭电路 同步练习（含解析）

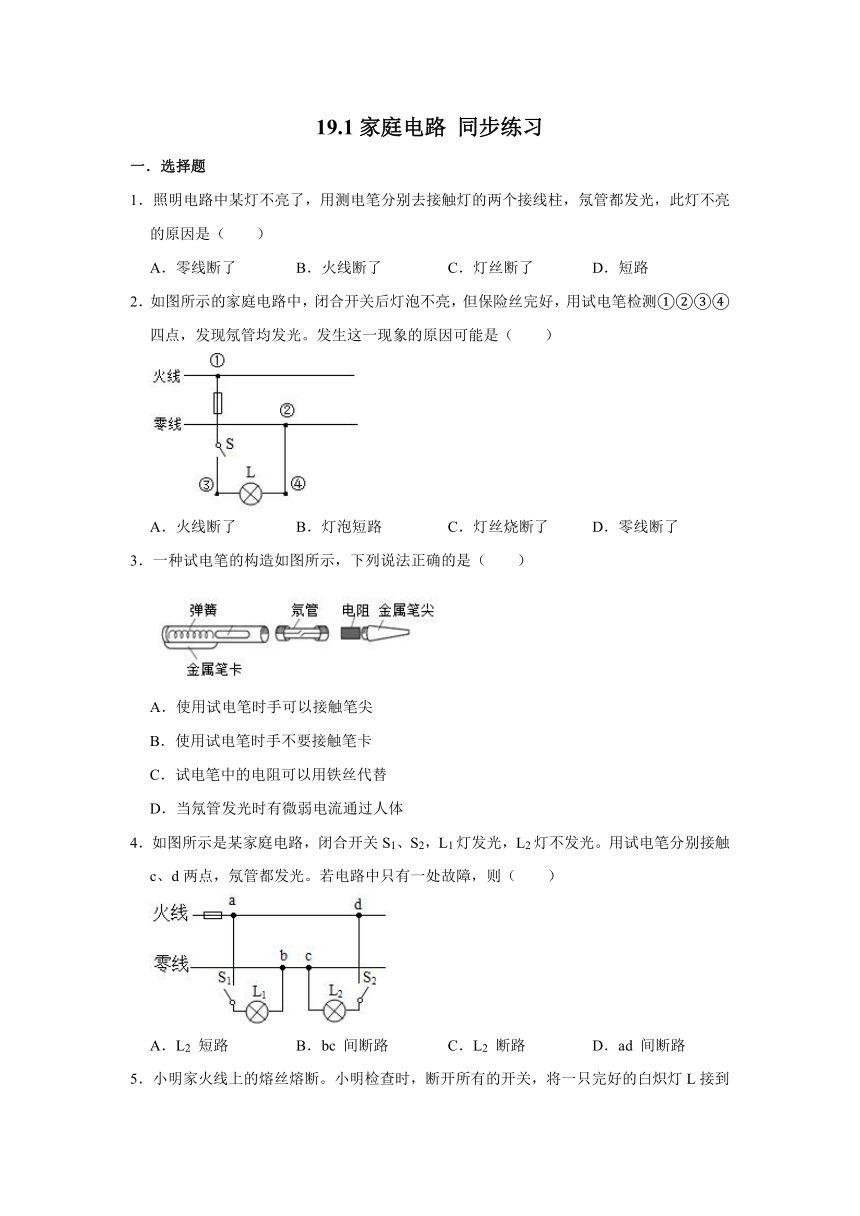

19.1家庭电路
同步练习
一．选择题
1．照明电路中某灯不亮了，用测电笔分别去接触灯的两个接线柱，氖管都发光，此灯不亮的原因是（　　）
A．零线断了
B．火线断了
C．灯丝断了
D．短路
2．如图所示的家庭电路中，闭合开关后灯泡不亮，但保险丝完好，用试电笔检测①②③④四点，发现氖管均发光。发生这一现象的原因可能是（　　）
A．火线断了
B．灯泡短路
C．灯丝烧断了
D．零线断了
3．一种试电笔的构造如图所示，下列说法正确的是（　　）
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
4．如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光。用试电笔分别接触c、d两点，氖管都发光。若电路中只有一处故障，则（　　）
A．L2
短路
B．bc
间断路
C．L2
断路
D．ad
间断路

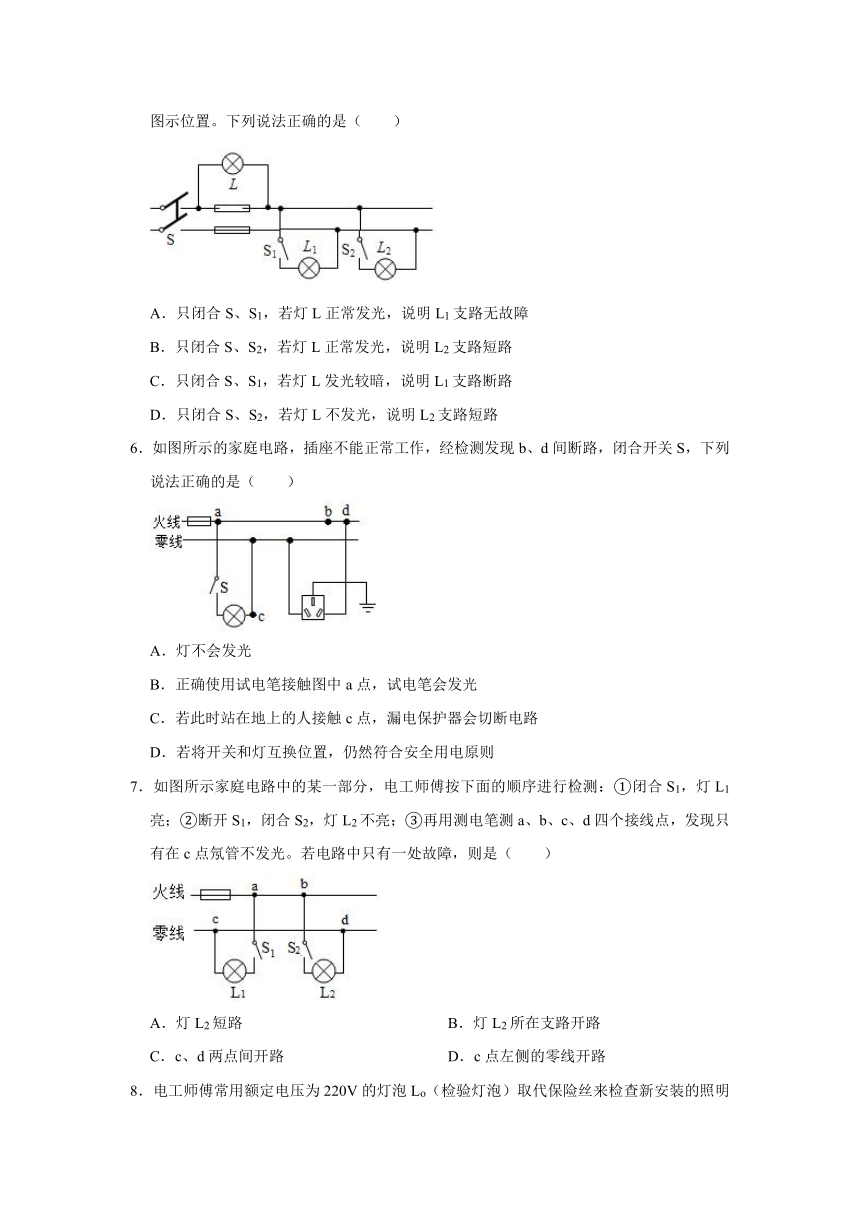

5．小明家火线上的熔丝熔断。小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置。下列说法正确的是（　　）
A．只闭合S、S1，若灯L正常发光，说明L1支路无故障
B．只闭合S、S2，若灯L正常发光，说明L2支路短路
C．只闭合S、S1，若灯L发光较暗，说明L1支路断路
D．只闭合S、S2，若灯L不发光，说明L2支路短路
6．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（　　）
A．灯不会发光
B．正确使用试电笔接触图中a点，试电笔会发光
C．若此时站在地上的人接触c点，漏电保护器会切断电路
D．若将开关和灯互换位置，仍然符合安全用电原则
7．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）
A．灯L2短路
B．灯L2所在支路开路
C．c、d两点间开路
D．c点左侧的零线开路

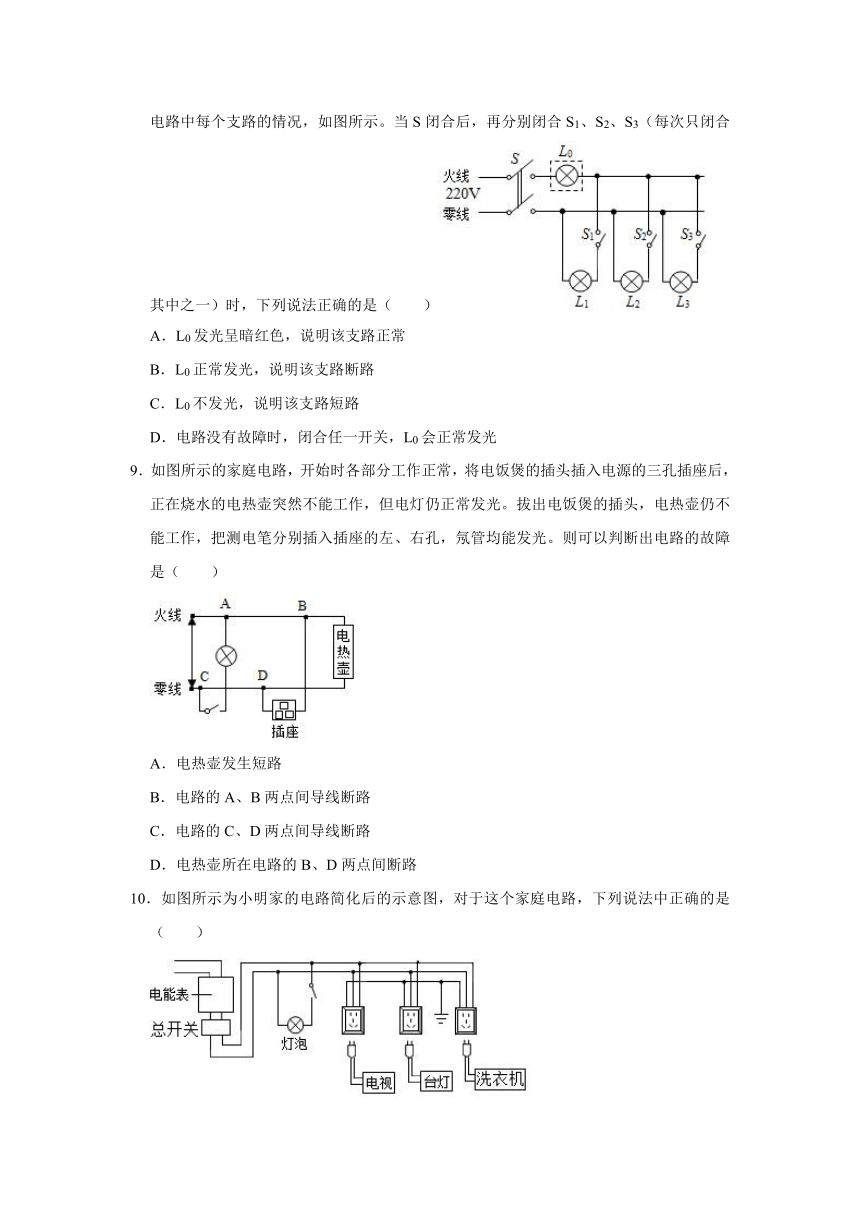

8．电工师傅常用额定电压为220V的灯泡Lo（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，下列说法正确的是（　　）
A．L0发光呈暗红色，说明该支路正常
B．L0正常发光，说明该支路断路
C．L0不发光，说明该支路短路
D．电路没有故障时，闭合任一开关，L0会正常发光
9．如图所示的家庭电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光。拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光。则可以判断出电路的故障是（　　）
A．电热壶发生短路
B．电路的A、B两点间导线断路
C．电路的C、D两点间导线断路
D．电热壶所在电路的B、D两点间断路

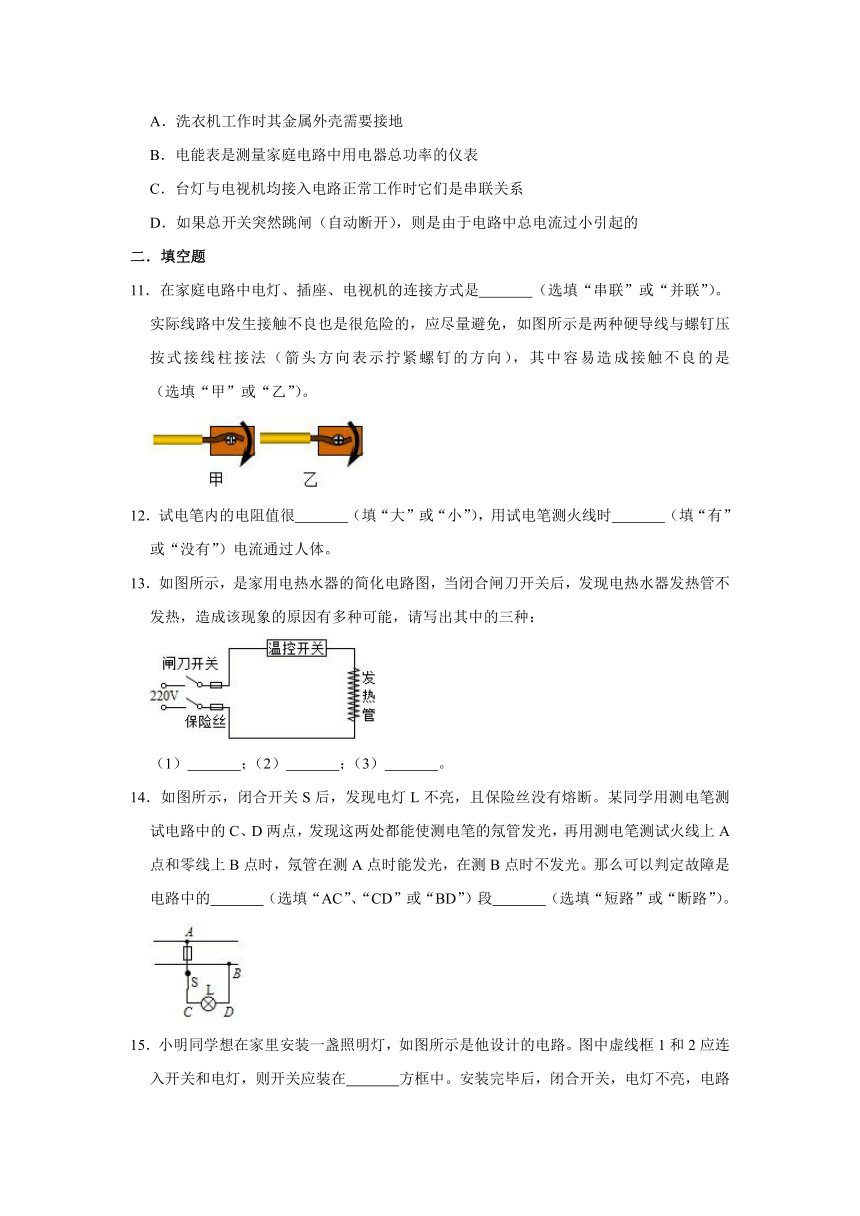

10．如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是（　　）
A．洗衣机工作时其金属外壳需要接地
B．电能表是测量家庭电路中用电器总功率的仪表
C．台灯与电视机均接入电路正常工作时它们是串联关系
D．如果总开关突然跳闸（自动断开），则是由于电路中总电流过小引起的
二．填空题
11．在家庭电路中电灯、插座、电视机的连接方式是　
　（选填“串联”或“并联”）。实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向），其中容易造成接触不良的是　
　（选填“甲”或“乙”）。
12．试电笔内的电阻值很　
　（填“大”或“小”），用试电笔测火线时　
　（填“有”或“没有”）电流通过人体。
13．如图所示，是家用电热水器的简化电路图，当闭合闸刀开关后，发现电热水器发热管不发热，造成该现象的原因有多种可能，请写出其中的三种：
（1）　
　；（2）　
　；（3）　
　。
14．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光。那么可以判定故障是电路中的　
　（选填“AC”、“CD”或“BD”）段　
　（选填“短路”或“断路”）。

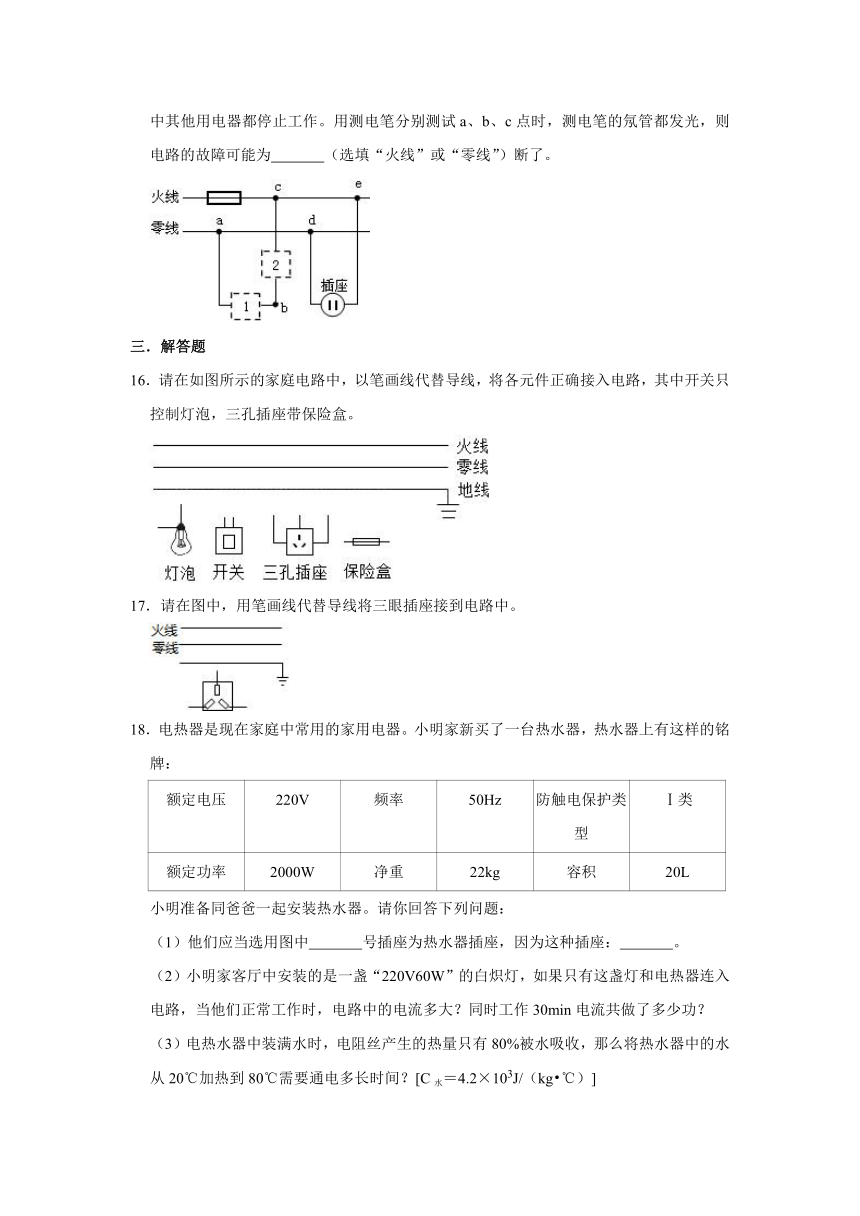

15．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在　
　方框中。安装完毕后，闭合开关，电灯不亮，电路中其他用电器都停止工作。用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障可能为　
　（选填“火线”或“零线”）断了。
三．解答题
16．请在如图所示的家庭电路中，以笔画线代替导线，将各元件正确接入电路，其中开关只控制灯泡，三孔插座带保险盒。
17．请在图中，用笔画线代替导线将三眼插座接到电路中。
18．电热器是现在家庭中常用的家用电器。小明家新买了一台热水器，热水器上有这样的铭牌：
额定电压
220V
频率
50Hz
防触电保护类型
Ⅰ类
额定功率
2000W
净重
22kg
容积
20L
小明准备同爸爸一起安装热水器。请你回答下列问题：
（1）他们应当选用图中　
　号插座为热水器插座，因为这种插座：　
　。
（2）小明家客厅中安装的是一盏“220V60W”的白炽灯，如果只有这盏灯和电热器连入电路，当他们正常工作时，电路中的电流多大？同时工作30min电流共做了多少功？
（3）电热水器中装满水时，电阻丝产生的热量只有80%被水吸收，那么将热水器中的水从20℃加热到80℃需要通电多长时间？[C水＝4.2×103J/（kg?℃）]
参考答案
一．选择题
1．解：A、零线断了之后，灯泡不能发光，灯头一个接触柱与火线相连，使氖管发光；另一个接线柱通过灯丝也和火线相连，也能使氖管发光，故A正确；
B、火线断了之后，两个接线柱均和火线断开，都不能使氖管发光，故B错误；
C、灯丝断后，灯头的两个接线柱分别与火线和零线相连，因此测电笔检测时，与零线相连的接线柱不应该发光，故C错误；
D、短路会烧毁保险丝，电路断路，氖管不会发光，故D错误。
故选：A。
2．解：
A、如果火线断了，测电笔无论接触哪个点，氖管都不会发光。此选项不符合题意；
B、如果灯泡短路，保险丝会烧断，测电笔接触②③④时，氖管不会发光。此选项不符合题意；
C、如果灯丝断了，电路处于断路状态，测电笔接触②④时，氖管不会发光。此选项不符合题意；
D、如果零线断了，其它部分仍是通路，所以测电笔接触各点，氖管都会发光；但灯泡是断路状态，不会发光。此选项符合题意。
故选：D。
3．解：
AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故AB错误；
CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确。
故选：D。
4．解：闭合开关S1、S2，L1
灯发光，L2
灯不发光，并且用试电笔分别接触c、d
两点，氖管都发光，说明L1
灯的线路正常，而c点与火线相连，因此故障为bc间发生断路时，c点通过L2
灯与火线相连。
故选：B。
5．解：A、只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A错误；
B、只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B正确；
C、只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，说明L1支路短路，故C错误；
D、只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。
故选：B。
6．解：
AB、由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确；
C、若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；
D、若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误。
故选：B。
7．解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故D错误；
断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，
若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；
若灯L2所在支路开路，d点氖管不发光，故B错误；
若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故C正确。
故选：C。
8．解：
A、检验灯泡L0与支路的灯泡串联，若L0发光呈暗红色，是因为达不到额定电压而发光较暗，则说明这条支路正常，故A正确；
B、L0正常发光，说明支路灯泡两端没有电压，则该支路短路，故B错误；
C、L0不发光，说明电路中没有电流通过，则该支路断路，故C错误；
D、如果电路没有故障时，检验灯泡L0与支路的灯泡各分得一部分电压（都小于额定电压220V），则闭合任一开关，L0会发光但是较暗，故D错误。
故选：A。
9．解：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间开路，故ABD错误，C正确。
故选：C。
10．解：A、洗衣机的金属外壳与地线相连，防止金属外壳漏电，发生触电事故，故A正确；
B、电能表是测量用电器消耗电能多少的仪表，故B错误；
C、家庭电路中，台灯与电视机工作时互不影响，是并联连接，故C错误；
D、家庭电路总开关突然跳闸，说明家庭电路干路中电流过大，原因是工作的用电器总功率过大，也可能是发生的短路，故D错误．
故选：A．
二．填空题
11．解：（1）在家庭电路中电灯、插座、电视机能够独立工作，互不影响，它们是并联的。
（2）在图甲中导线绕半圈，其环绕方向和接线柱拧紧方向相同，导线和接线柱接触良好了；在图乙中导线绕半圈，其环绕方向和接线柱拧紧方向相反，接线柱拧紧时，导线容易脱落，容易造成接触不良。
故答案为：并联；乙。
12．解：根据测电笔的工作原理，它里面有一个阻值很大的电阻，当接触火线时，会有微弱的电流流过人体；
故答案为：大，有。
13．解：当闭合闸刀开关后，发现电热水器发热管不发热，说明电路发生了断路，可能是：保险丝断了；
温控开关坏了；
发热管坏了。
故本题答案为：保险丝断了；
温控开关坏了；
发热管坏了。
14．解：如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；
如果A、C处有断路，则用氖管测D点时不会发光；
由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的。
那么只有BD段某处断路，会造成题干的现象。
故答案为：BD；断路。
15．解：
（1）为了用电的安全，开关应接在火线与灯之间。因此开关应接在2处；
（2）灯不亮，可能是电路开路或短路；当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，保险丝没有烧断，不会是短路；只能是断路，由于火线上有电，说明火线没有断路，只能是零线断路。
故答案为：2；零线。
三．解答题
16．解：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；
三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和插座之间。如图所示：
17．解：上孔接地线；左孔接零线；右孔接火线。如图所示：
18．解：（1）为了防止发生触电现象，电热水器必须接地线，而2插座有接地线的插孔，因此应选择2号插座；
故答案为：2，有接地线。
（2）I＝＝＝＝9.36A
W＝P总?t＝（P1+P2）t＝（2000W+60W）×60×30S＝4.68×106J
（3）Q水吸＝C水M水（t﹣t0）＝C水?ρ水?V水（t﹣t0）＝4.2×103J/（kg?℃）×1.0×103kg/m3×20×10﹣3m3×（80℃﹣20℃）＝5.04×106J
W电＝＝＝6.3×106J
∴t'＝＝＝3.15×103S＝52.5min
答：（2）当他们正常工作时，电路中的电流为9.36A；同时工作30min电流共做功4.68×106J；
（3）将热水器中的水从20℃加热到80℃需要通电52.5min。
