第16章《电磁转换》章末复习—苏科版九年级物理下册同步课时作业（含答案）

苏科版九年级物理第16章《电磁转换》章末复习
选择题
1.如图所示，甲、乙两根同样的条形磁铁的一端分别吸有一根较重的铁钉。若磁铁甲不动，将磁铁乙N极去接触磁铁甲的S极，则出现的现象是（　　）
A.两根铁钉都会掉落
B.两根铁钉都不会掉落
C.只有磁铁甲的铁钉会掉落
D.只有磁铁乙的铁钉会掉落
2. 如图所示，在条形磁铁周围放有甲、乙、丙、丁可以自转动的小磁针，当它们静止时，磁针N极指向错误的是（　　）
A.甲 B.乙 C.丙 D.丁
3.在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管A端放有一小磁针，闭合开关，移动滑动变阻器的滑片。下面说法正确的是（　　）
A.通电螺线管B端为N极
B.通电螺线管外C点的磁场方向向右
C.小磁针N极向右转动
D.滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强

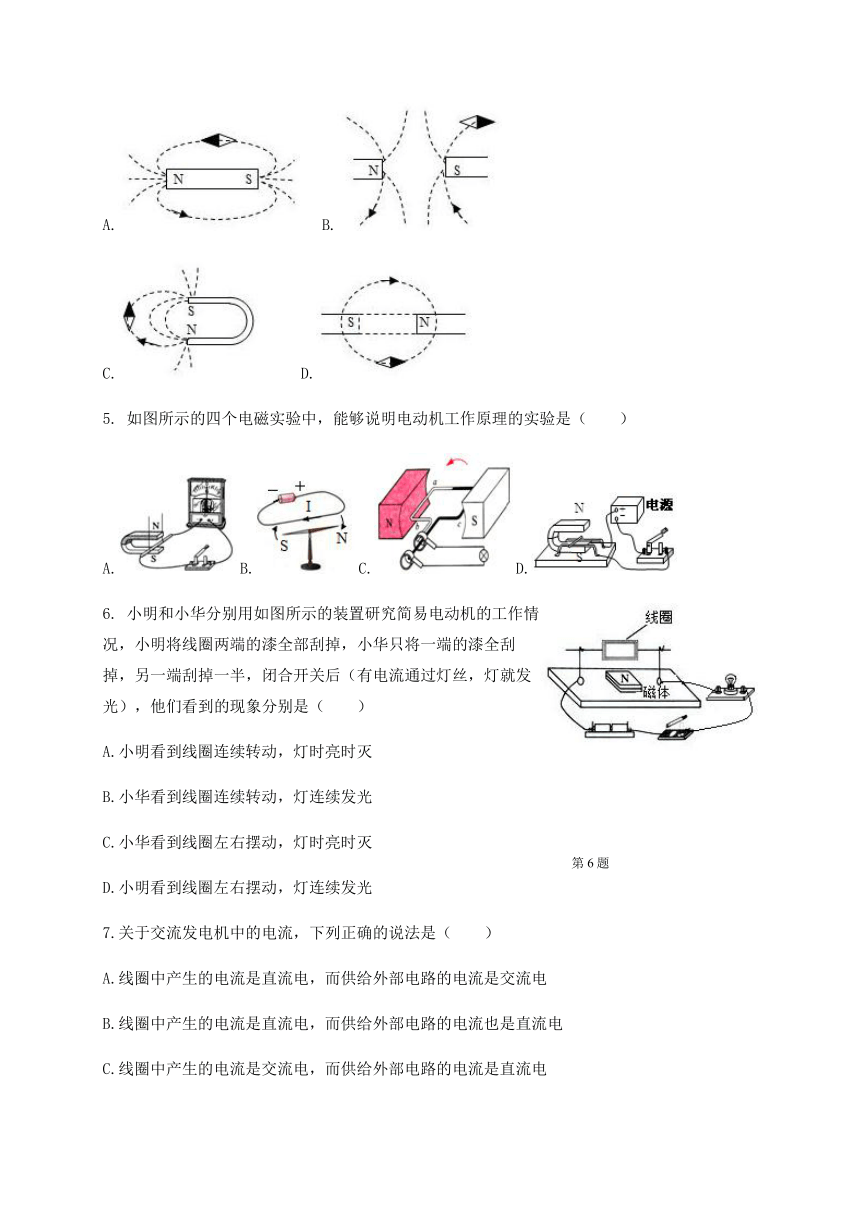

4. 根据图中放在磁场里的小磁针的指向（小磁针黑端为N极），各图中标出的磁感应线的方向和磁体名称完全正确的是（　　）
A. B.
C. D.
5. 如图所示的四个电磁实验中，能够说明电动机工作原理的实验是（　　）
A. B. C. D.
6. 小明和小华分别用如图所示的装置研究简易电动机的工作情况，小明将线圈两端的漆全部刮掉，小华只将一端的漆全刮掉，另一端刮掉一半，闭合开关后（有电流通过灯丝，灯就发光），他们看到的现象分别是（　　）
A.小明看到线圈连续转动，灯时亮时灭
B.小华看到线圈连续转动，灯连续发光
C.小华看到线圈左右摆动，灯时亮时灭
D.小明看到线圈左右摆动，灯连续发光
7.关于交流发电机中的电流，下列正确的说法是（　　）
A.线圈中产生的电流是直流电，而供给外部电路的电流是交流电
B.线圈中产生的电流是直流电，而供给外部电路的电流也是直流电
C.线圈中产生的电流是交流电，而供给外部电路的电流是直流电
D.线圈中产生的电流是交流电，而供给外部电路的电流仍是交流电

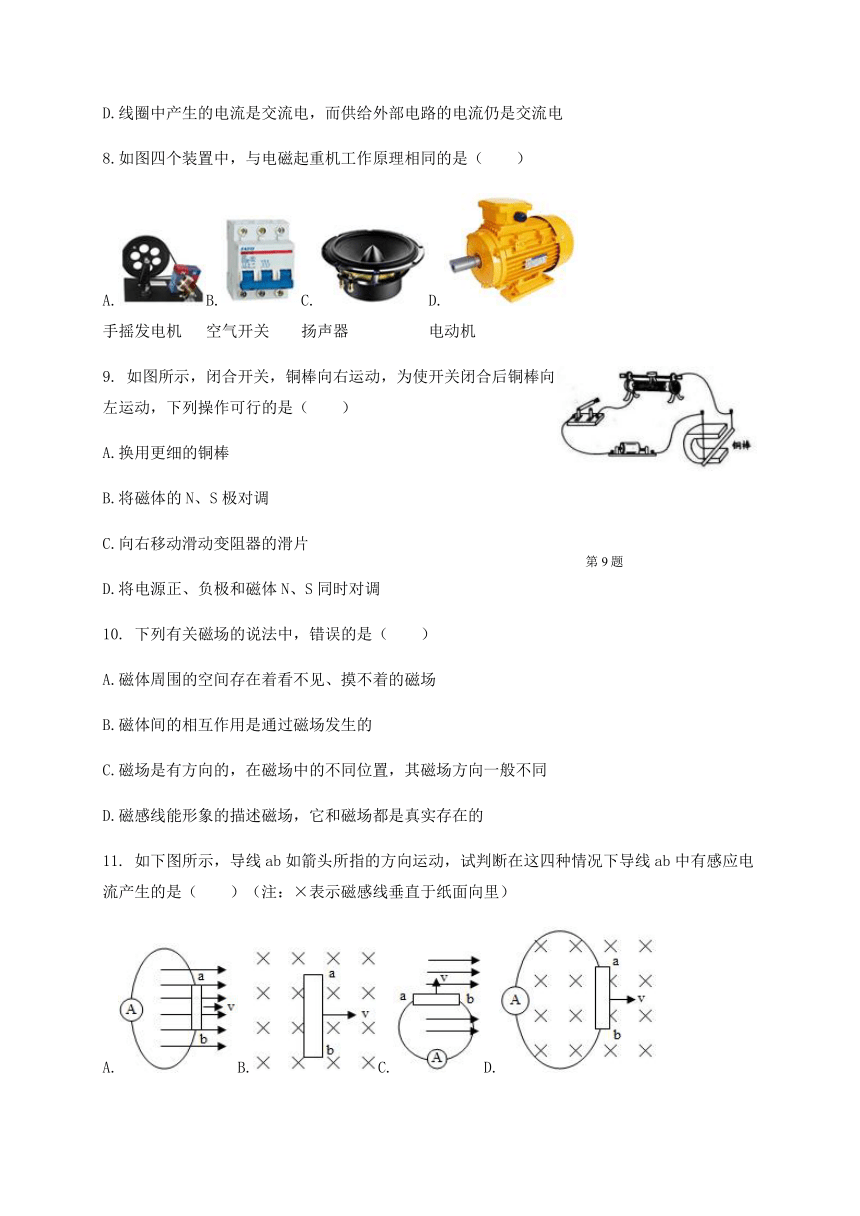

8.如图四个装置中，与电磁起重机工作原理相同的是（　　）
A.B.C.D.
手摇发电机 空气开关 扬声器 电动机
9. 如图所示，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是（　　）
A.换用更细的铜棒
B.将磁体的N、S极对调
C.向右移动滑动变阻器的滑片
D.将电源正、负极和磁体N、S同时对调
10. 下列有关磁场的说法中，错误的是（　　）
A.磁体周围的空间存在着看不见、摸不着的磁场
B.磁体间的相互作用是通过磁场发生的
C.磁场是有方向的，在磁场中的不同位置，其磁场方向一般不同
D.磁感线能形象的描述磁场，它和磁场都是真实存在的
11. 如下图所示，导线ab如箭头所指的方向运动，试判断在这四种情况下导线ab中有感应电流产生的是（　　）（注：×表示磁感线垂直于纸面向里）
A.B.C.D.

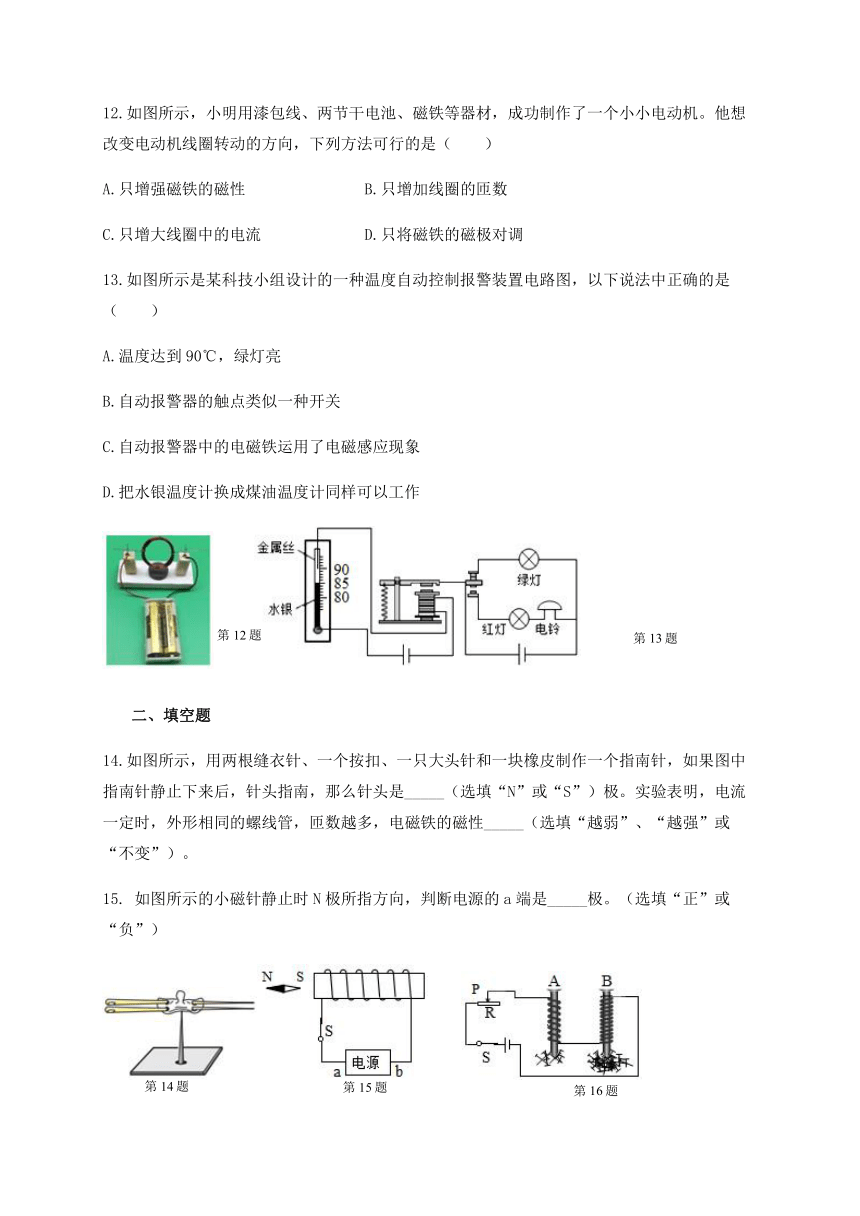

12.如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机。他想改变电动机线圈转动的方向，下列方法可行的是（　　）
A.只增强磁铁的磁性 B.只增加线圈的匝数
C.只增大线圈中的电流 D.只将磁铁的磁极对调
13.如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（　　）
A.温度达到90℃，绿灯亮
B.自动报警器的触点类似一种开关
C.自动报警器中的电磁铁运用了电磁感应现象
D.把水银温度计换成煤油温度计同样可以工作

二、填空题
14.如图所示，用两根缝衣针、一个按扣、一只大头针和一块橡皮制作一个指南针，如果图中指南针静止下来后，针头指南，那么针头是_____（选填“N”或“S”）极。实验表明，电流一定时，外形相同的螺线管，匝数越多，电磁铁的磁性_____（选填“越弱”、“越强”或“不变”）。
15. 如图所示的小磁针静止时N极所指方向，判断电源的a端是_____极。（选填“正”或“负”）

16. 如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。
（1）闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性，由安培定则可知：A的上端为它的_____（填“N”或“S”）极；
（2）B铁钉能吸引更多的大头针，这是因为绕在它上面的线圈匝数较多，而线圈中的电流_____（填“大于”、“等于”或“小于”）绕在A铁钉上的线圈中的电流；
（3）不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向_____（填“左”或“右”）移。
17. 如图是一款能发电的魔方充电器，转动魔方即可产生电能。产生的电能储存于魔方内并通过USB端口给移动设备充电。
（1）此魔方根据_____的原理发电，这个过程_____能转化为电能。
（2）给移动设备充电时，魔方相当于电路中的_____（选填“电源”或“用电器”）。
（3）将此魔方放置在水平桌面上，魔方对桌面的压力是由_____发生形变而产生的。
18.如图是我国早期的指南针--司南。东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其抵指南”其“抵”是因为受到_____的作用而指向地理的_____极。
19. 1879年10月，经过对1600多种材料进行几千次试验后，爱迪生制成了第一个可供实用的碳丝灯泡（灯丝由竹丝炭化后制成）。
（1）如图甲所示，当磁体的磁极靠近正常工作的碳丝灯泡时，灯丝上端被磁体吸引，这是因为通电后的灯丝在磁场里受到了_____的作用。
（2）要从图甲现象变为图乙中灯丝上端被排斥的现象，采用的办法有_____。
20. 如图所示，甲图是_____示意图，乙图是_____机的示意图。
21. 小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮；车库有积水时，左侧控制电路接通，电磁铁通电，具有_____性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的_____位置。

三、作图题
22.在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁感线方向。

23. 在图中，根据通电螺线管的磁感线方向，标出小磁针的N、S极、螺线管上导线中的电流方向及电源的正、负极。

24. 请根据图中磁感线的方向标出永磁体的N极，并在括号内标出电源右侧的极性（用“+”或“-”表示）。
25. 根据图中已标明的磁极，在A点标出磁感线方向，在括号内标出另一磁铁的磁极。
四、实验探究题
26. 丽丽利用电池、小磁针和导线等器材做了如图所示的实验。
（1）由图甲与乙可知通电导体周围存在_____；生活中利用这个原理来工作的是_____（选填“电磁铁”或“发电机”）。
（2）改变电流方向，如图丙所示，小磁针偏转方向与图甲_____（选填“相同”或“相反”）。

27. 在探究“什么情况下磁可以生电”的实验中，实验装置如图所示。
（1）实验现象：
①保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；
②导线AB向左或向右运动，电流表的指针发生偏转；
③保持导线AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。
实验结论：闭合电路的一部分导体在磁场中做_____运动时，导体中就会产生感应电流。
（2）实验现象：
①保持磁场方向不变，导线AB向右运动时，电流表指针向左偏转；导线AB向左运动时，电流表指针向右偏转。
②对调磁体两极的位置。使磁场方向发生改变，导线AB向右运动时，电流表指针向右偏转；导线AB向左运动时，电流表指针向左偏转。
实验结论：感应电流的方向与_____有关。
28. 如图1是小科探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。小科通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。
（1）闭合开关，调节滑片P向左移动，指针偏转的角度变大，说明电磁铁磁性强弱与_____有关。
（2）断开开关，将导线a与接线柱1相连改为与接线柱2相连，保持滑动变阻器的滑片P的位置不变再闭合开关，此时指针偏转角度_____（选填“变大”、“变小”或“不变”），据此可以得出_____。
（3）如图2所示的装置中应用电磁铁工作的是_____。（选填序号）
1、A
D
B
C
D
D
D
B
B
D
D
D
B
14、S；越强
15、负
16、（1）N；（2）等于；（3）左
17、（1）电磁感应；机械；（2）电源；（3）魔方
18、地磁场；南
19、（1）磁力；（2）改变电流方向或者换个磁极靠近灯丝
20、发电；电动
21、磁；B
22、 23、
25、
26、（1）磁场；电磁铁；（2）相反
27、（1）切割磁感线；（2）导体切割磁感线方向和磁场方向
28、（1）电流大小；（2）变小；电磁铁磁性强弱与线圈匝数有关；（3）④
