第1节 热机初中物理人教版九年级全册第14章内能的利用课件（ppt28张）

第一节 热 机
第十四章 内能的利用
观察与思考
汽车奔驰
列车飞驶
飞机凌空飞去
舰船劈波斩浪
你知道它们为什么能大展神威吗？
引入新课
引入新课

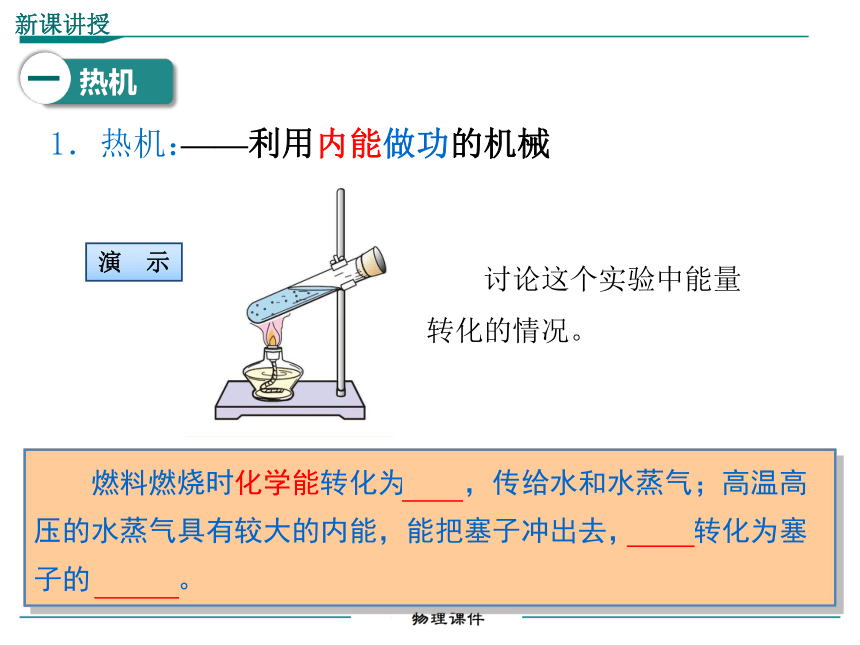

1．热机：
——利用内能做功的机械

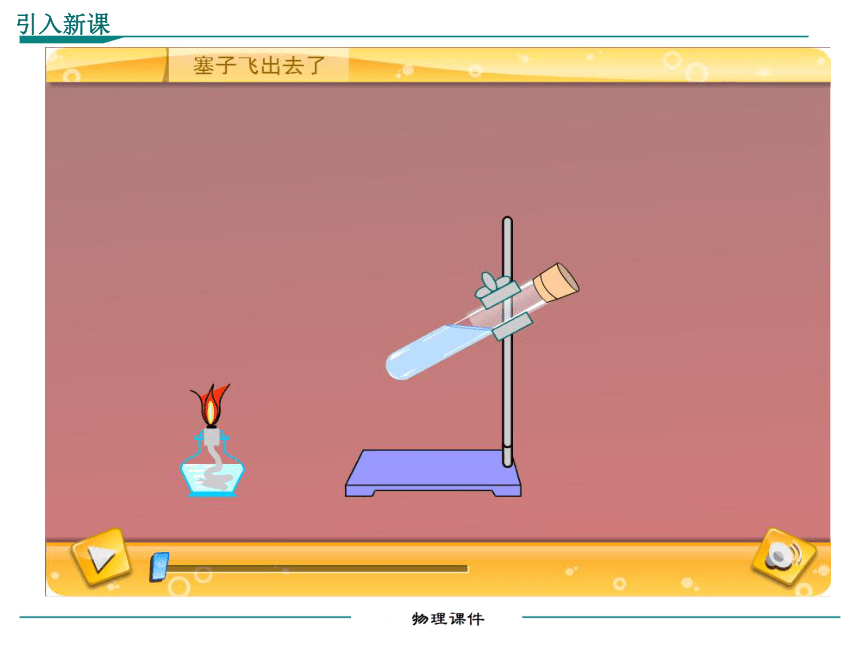

　　讨论这个实验中能量转化的情况。
演　示
　　燃料燃烧时化学能转化为内能，传给水和水蒸气；高温高压的水蒸气具有较大的内能，能把塞子冲出去，内能转化为塞子的机械能。
新课讲授
热机
一
　　利用内能做功的机器叫热机。例如蒸汽机、内燃机、汽轮机、喷气发动机等。
蒸汽机车
蒸汽机车
喷气发动机
火箭发动机
火电站的汽轮机
2．热机的种类：
新课讲授

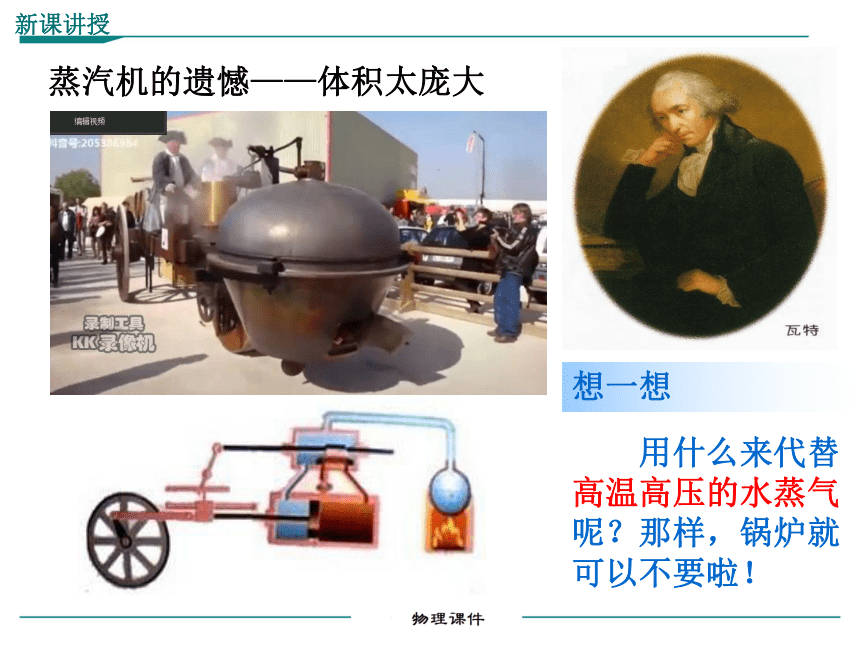

蒸汽机的遗憾——体积太庞大
　　用什么来代替高温高压的水蒸气呢？那样，锅炉就可以不要啦！
想一想
新课讲授

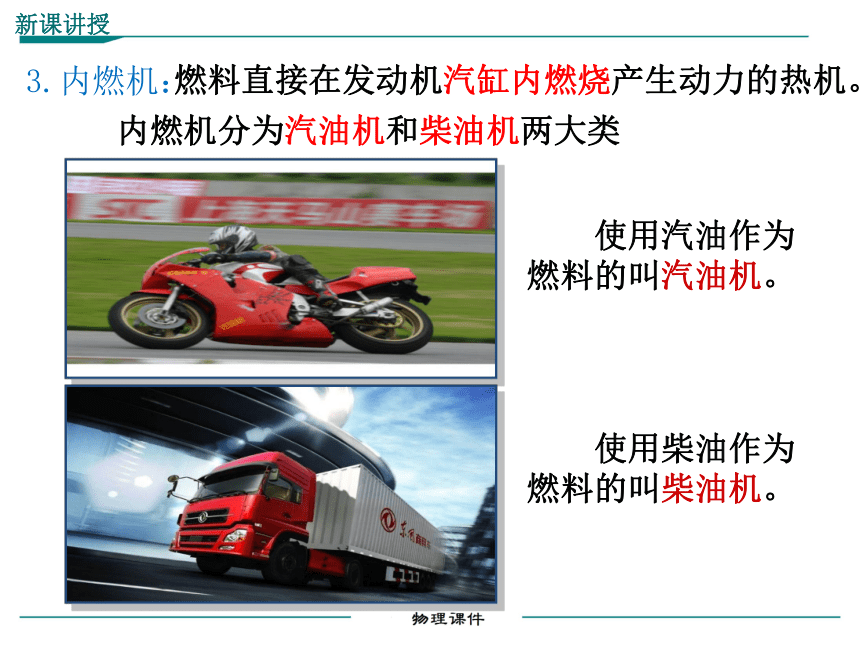

　　内燃机分为汽油机和柴油机两大类
　　使用汽油作为燃料的叫汽油机。
　　使用柴油作为燃料的叫柴油机。
燃料直接在发动机汽缸内燃烧产生动力的热机。
3.内燃机：
新课讲授

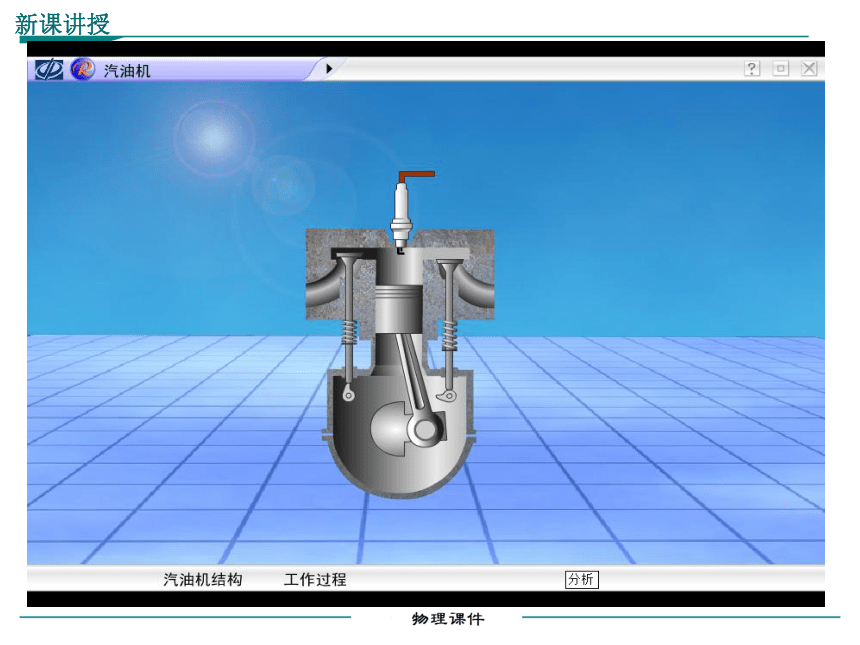

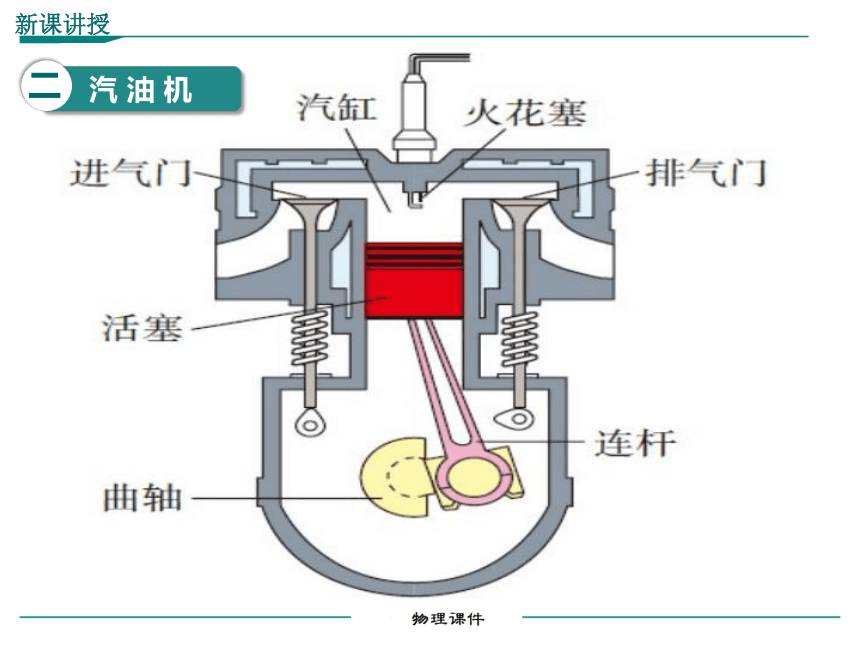

1．构造
点击放大
新课讲授
汽 油 机
二
新课讲授
吸入气体: 。
吸气冲程
活塞运动方向： 。
汽油和空气的燃料混合物
阀门：进气门 ；
排气门 。
打开
关闭
向下180
观察与思考
新课讲授
2．工作过程：
压缩冲程
燃料混合物：压强 ，
温度 。
阀门：进气门 ；
排气门 。
活塞运动方向： 。
关闭
关闭
增大
向上180
升高
能量转化：
能
能
机械
内
活塞对燃料混合物做功，燃料内能增大，温度升高。
观察与思考
新课讲授
在压缩冲程末尾，火花塞产生电火花(点燃式)，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
活塞运动方向： 。
向下180
机械
内
做功冲程
观察与思考
能量转化：
能
能
新课讲授
阀门：进气门 ；
排气门 。
活塞运动方向： 。
关闭
打开
向上180
排气冲程
观察与思考
新课讲授
活塞往复运动 次。
曲轴转动 周。
对外做功 次。
汽缸内的燃油燃烧爆发 次。
四冲程内燃机一个工作循环：
2
1
1
观察与思考
新课讲授
2
新课讲授
观察与理解
3．工作原理：
1.在四个冲程中，哪些冲程
发生了能量的转化？
2.哪个冲程使汽车获得动力？
3.哪个冲程排出了汽车的尾气?
4.曲轴转动一周，完成几个冲
程，如曲轴转动1200周(分)，
有几次对外做功？
新课讲授
5．老式摩托在启动时，需踏动启动杆，这是为什么？
6．现代汽车里的“马达”起什么作用？
飞轮
3．工作原理：
新课讲授
　　柴油机结构和汽油机相似，它们的区别是：柴油机通过压缩空气直接点燃柴油。柴油机的汽缸顶部没有火花塞，而有一个喷油嘴。吸入物质也只有空气，在压缩冲程结束时，压缩空气的温度已经超过柴油的燃点(压燃式，压缩比大)，此时从喷油嘴喷出的雾状柴油遇到热空气就立刻燃烧起来。
喷油嘴
新课讲授
柴 油 机
三
新课讲授
生
活
应
用
新课讲授
飞机星型发动机
新课讲授
　　柴油机比较笨重，主要用于载重汽车、拖拉机、火车轮船上。
　　汽油机转速高，结构简单，质量轻，造价低廉，运转平稳，使用维修方便。汽油机在汽车上，特别是小型汽车上大量使用，至今不衰。
　　柴油发动机与汽油发动机相比热效率高30%，因而从节约能源、降低燃料成本角度上讲，柴油发动机轿车的推广使用具有重大意义。
汽油机和柴油机的优缺点
新课讲授
汽油机和柴油机的异同点比较

种类
汽油机
柴油机
相同点
不
同
点
构 造
燃 料
吸入气体
点火方式
都是内燃机，一个工作循环都经历四个冲程
火花塞
喷油嘴
汽油
柴油
汽油和空气
空气
点燃式
压燃式
归纳与小结
新课讲授
3.根据汽油机和柴油机的区别，下列说法错误的是（ ）
A.汽油机汽缸顶部有一个火花塞，柴油机汽缸顶部是一个喷油嘴
B.汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合
C.吸气冲程是内能转化为机械能
D.压缩冲程是内能转化为机械能
2.某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒
做功_______次,有________个冲程,飞轮转________周。
20
BCD
10
40
1．内燃机压缩冲程中 能转化为 ；
在做功冲程中 能转化为 能。
机械
内能
机械
内
随堂练习
　　3．依靠飞轮惯性完成的冲程是（ ）
B C D
A
D
B
C
随堂练习
　　4．汽油机在压缩冲程中工作物质被压缩，汽缸中的（ ）
　 　A．压强增大，温度降低
　　 B．压强减小，温度升高
　　 C．压强增大，温度升高
　　 D．压强减小，温度降低
C
随堂训练
　　5．汽油机和柴油机相比较，下列叙述中正确的是（ ）
　　A．柴油机吸入汽缸的是柴油和空气的混合物，
汽油机吸入的是空气
　　B．在压缩冲程中它们的压缩程度是一样的
　　C．柴油机里推动活塞做功的燃气的压强比汽油
机里的高
　　D．在压缩冲程末，汽油机汽缸内的温度比柴油
机的高
C
随堂练习
谢谢
