15.4 家庭电路与安全用电

(共45张PPT)
四、 家庭电路与安全用电
第十五章　电功和电热

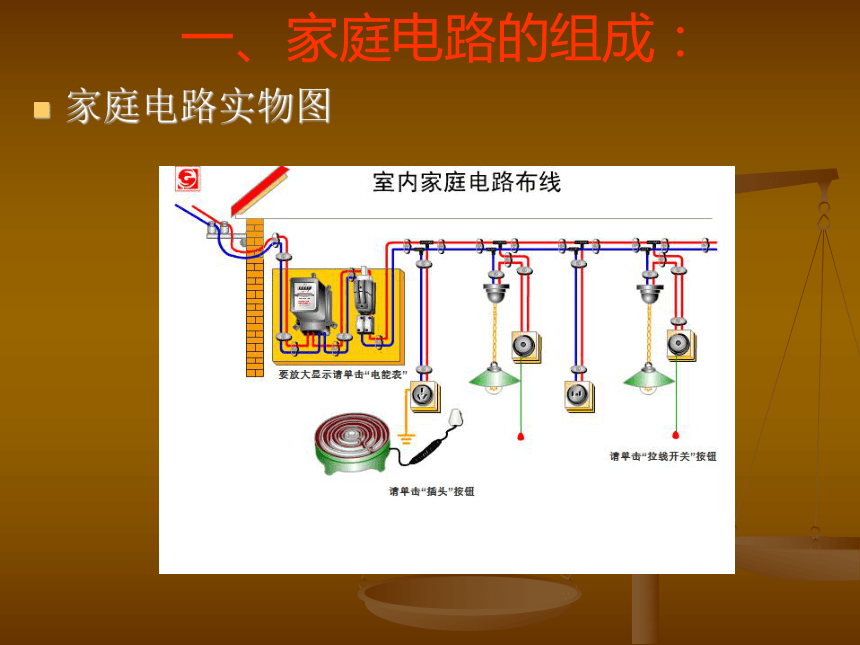

家庭电路实物图
一、家庭电路的组成：

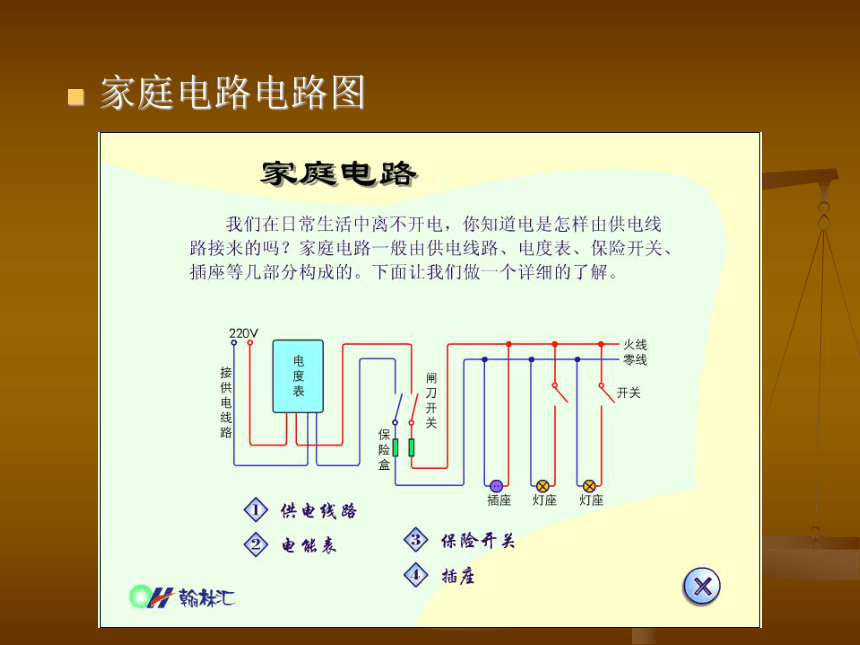

家庭电路电路图

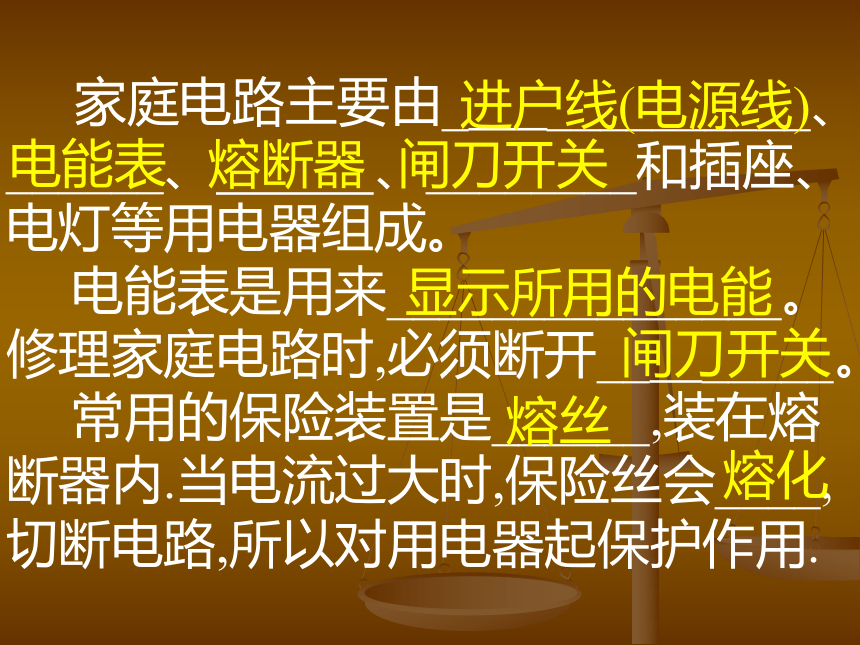

家庭电路主要由_ __________、______、　　 、________和插座、电灯等用电器组成。
电能表是用来_______________。
修理家庭电路时,必须断开__ _____。
常用的保险装置是______,装在熔断器内.当电流过大时,保险丝会____,切断电路,所以对用电器起保护作用.
进户线(电源线)
电能表
闸刀开关
熔断器
显示所用的电能
闸刀开关
熔丝
熔化

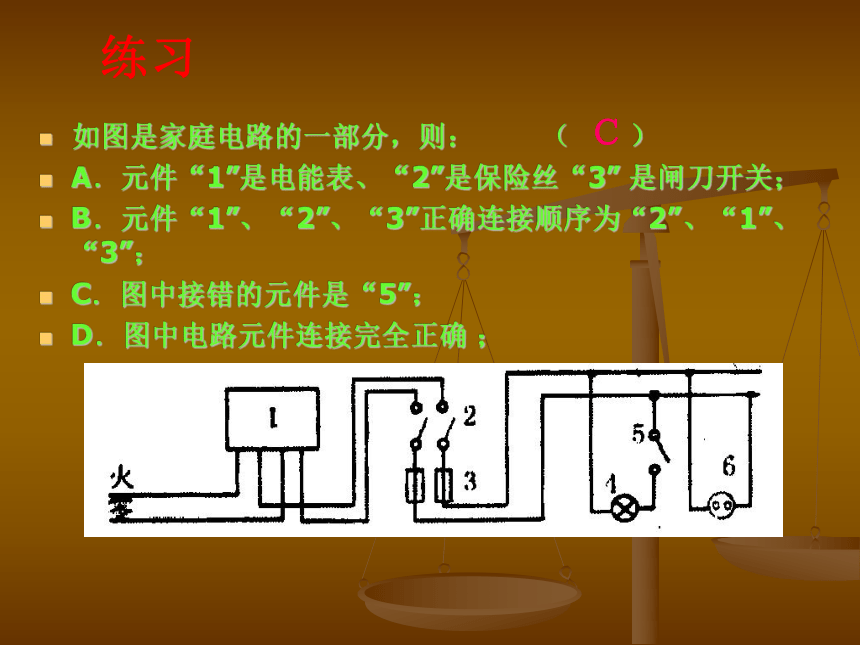

如图是家庭电路的一部分，则： （　　）
A．元件“1”是电能表、“2”是保险丝“3” 是闸刀开关；
B．元件“1”、“2”、“3”正确连接顺序为“2”、“1”、“3”；
C．图中接错的元件是“5”；
D．图中电路元件连接完全正确 ；
练习
Ｃ
220V
低压供电电源
接地
火线
零线
用户

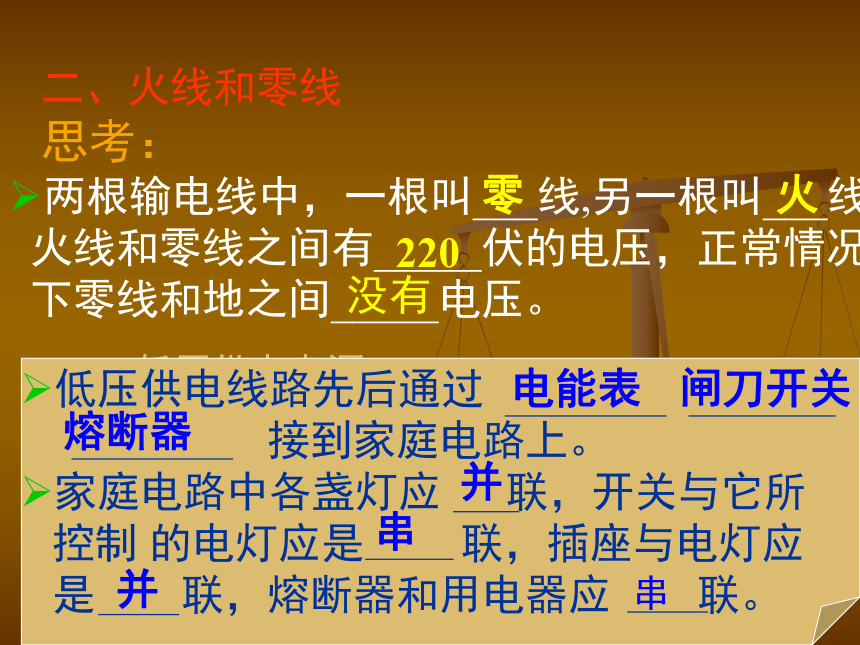

二、火线和零线
思考：
两根输电线中，一根叫___线,另一根叫___线。
火线和零线之间有_____伏的电压，正常情况
下零线和地之间_____电压。
零
火
220
没有
低压供电线路先后通过
接到家庭电路上。
家庭电路中各盏灯应 联，开关与它所
控制 的电灯应是 联，插座与电灯应
是 联，熔断器和用电器应 联。
电能表
闸刀开关
熔断器
并
串
并
串

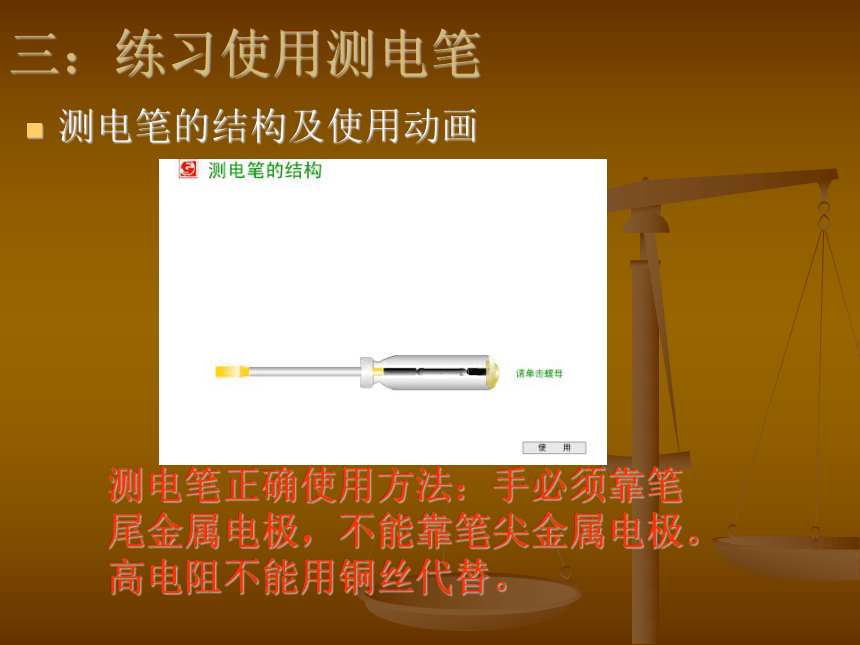

三：练习使用测电笔
测电笔的结构及使用动画
测电笔正确使用方法：手必须靠笔尾金属电极，不能靠笔尖金属电极。
高电阻不能用铜丝代替。

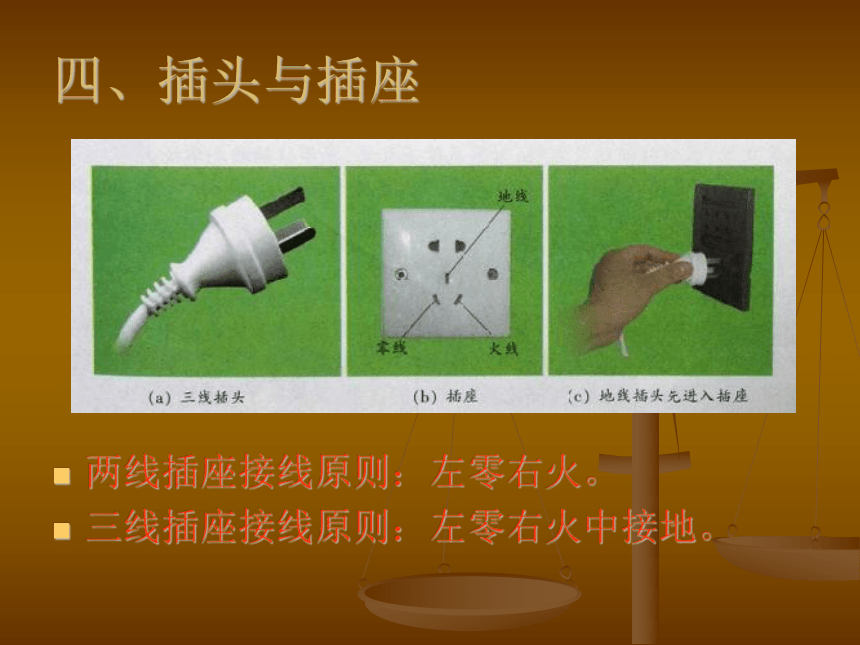

四、插头与插座
两线插座接线原则：左零右火。
三线插座接线原则：左零右火中接地。

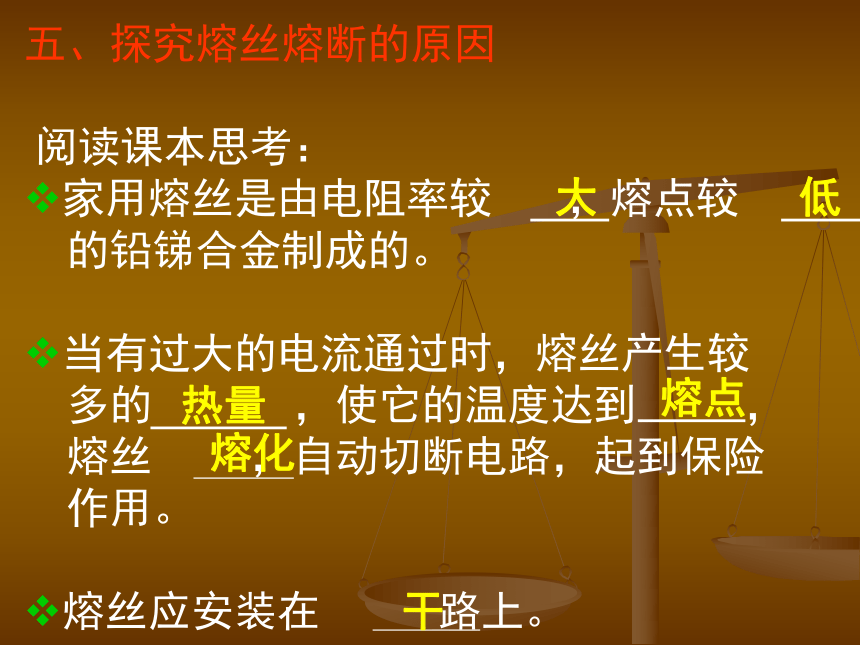

五、探究熔丝熔断的原因
阅读课本思考：
家用熔丝是由电阻率较 ，熔点较
的铅锑合金制成的。
当有过大的电流通过时，熔丝产生较
多的 ，使它的温度达到 ，
熔丝 ，自动切断电路，起到保险
作用。
熔丝应安装在 路上。
大
低
热量
熔点
熔化
干

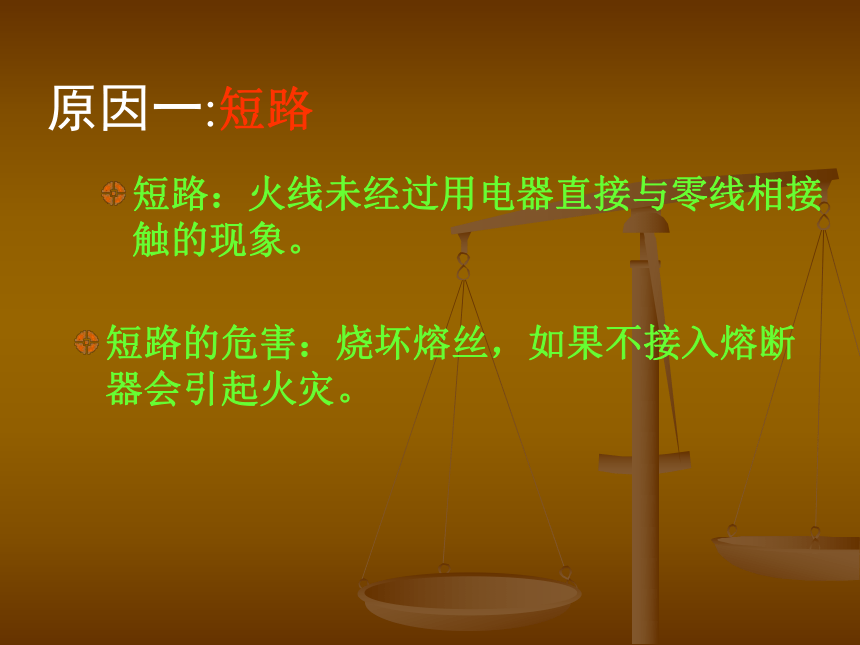

原因一:短路
短路：火线未经过用电器直接与零线相接触的现象。
短路的危害：烧坏熔丝，如果不接入熔断器会引起火灾。
概念：指电路中同时工作的用电器过多，
　　　导致线路总电流超过额定值的现象。
危害：加速绝缘材料老化或烧坏熔丝，
　　　引发事故。

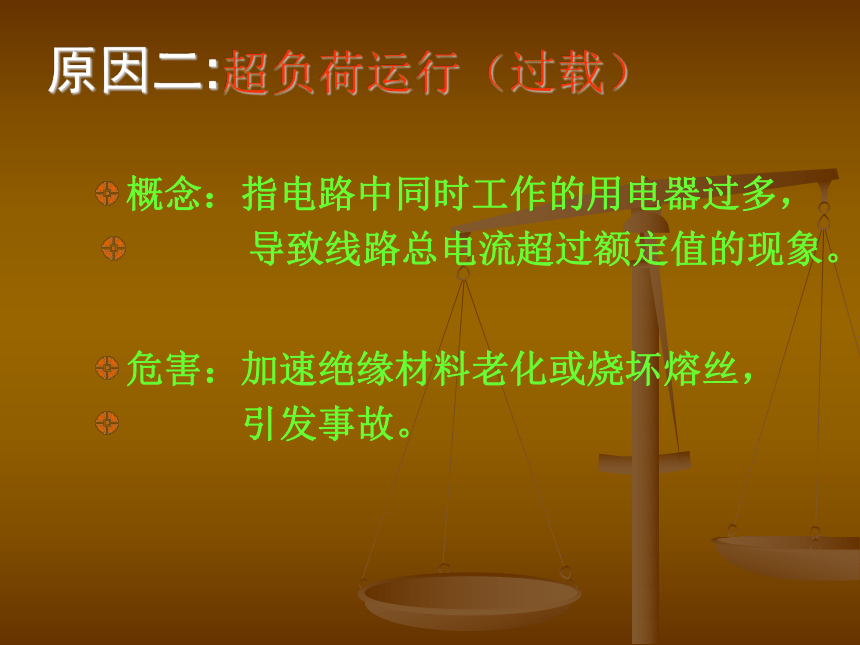

原因二:超负荷运行（过载）

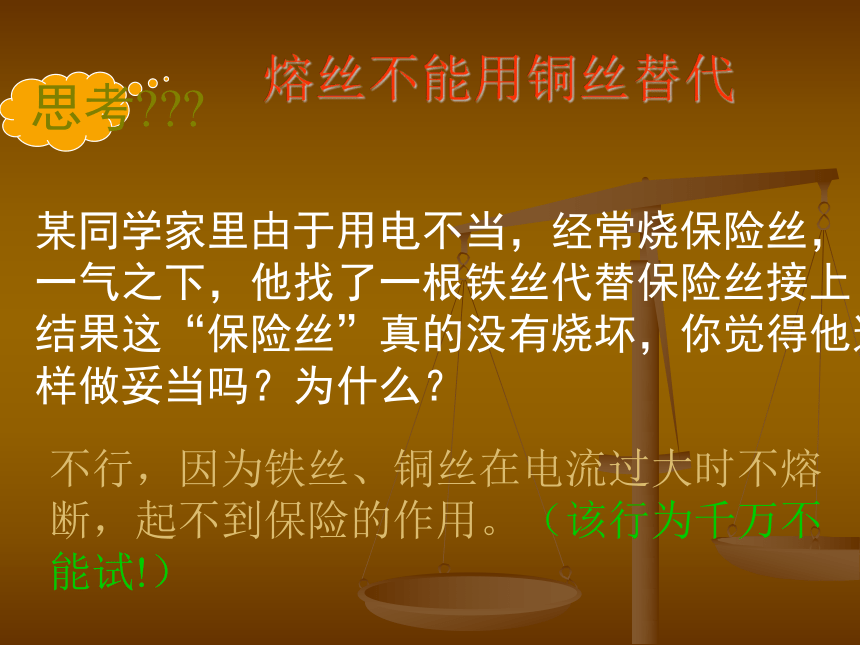

思考
某同学家里由于用电不当，经常烧保险丝，
一气之下，他找了一根铁丝代替保险丝接上
结果这“保险丝”真的没有烧坏，你觉得他这
样做妥当吗？为什么？
不行，因为铁丝、铜丝在电流过大时不熔
断，起不到保险的作用。（该行为千万不
能试!）
熔丝不能用铜丝替代
选用熔丝的原则
熔丝的额定电流等于或略大于电路中的最大正常工作电流（即电路中所有用电器都正常工作时干路中的电流。)
六、防止触电
是否人体一接触到电就称为触电呢？
不是。人体是导体，当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。（家庭电路中发生触电事故都是直接或间接接触到火线造成的。）
有一位很细心的小朋友，每
做一件事，她从不马虎。
有一次,她向我讲述了自己
差点儿触电的经历，她说：一
天，她的父亲叫她去商店买二
节电池，她说她不敢。后来在
她父亲的再三催促下，她终于
踏上了去商店的路。
我问她你为何不敢？她说：“电池有电，我怕电流通过人体，造成触电。”在商店里的时候，她总是放心不下，特地叫服务员把干电池放在尼龙袋里，确保安全后，才回家。
小故事
电流通过人体达到一定程度时引起的伤害
由I=U/R得
通过人体的电流取决于外加电压和人体电阻
触电
避免触电：
1、人体的安全电压为不高于36Ｖ；我国家庭电路的电压为220Ｖ。
2、触电：一定强度的电流通人体造成一定伤害的事故
3、触电原因：由于跟地面不绝缘的人体直接或间接地触摸到火线连通所造成的
触电的形式：
火线
零线
（1）单线
触电
想救我，
给我穿上绝缘鞋
或给我一张干燥的木凳吧
火线
零线
我来
帮你！
啊！
电死我啦！
单线触电
火线
零线
（2）双线
触电
想救我，
快去断开电源！
双线触电
安全用电注意事项
安全用电注意事项
电线断了
湿布摸
电线上晾衣服
未接地线
烤湿衣服
安全用电原则：
请勿接触低压带电体
请勿靠近高压带电体
不弄湿的用电器
不破坏绝缘体
（低压勿摸，高压勿近）
触电的急救
强大电流通过人体可能使心跳、呼吸停止。若发生触电事故，要立即切断电源，必要时进行人工呼吸，同时打120通知医务人员抢救。
电器名称 安装技术要求 目的
开关和电灯 开关接火线，电灯接零线 开关断开后，电灯不带电
螺丝口灯泡 螺口灯头的外壳（螺旋部分）接在零线 防止人们不小心接触到螺旋部分触电
明处的插座 高于地面1.8ｍ 防止小孩子触摸触电
三孔插座 要有接地线（左零右火中接地） 防止电器漏电发生触电
有金属外壳的家用电器 要有接地线 防止漏电或火线与外壳接触时因外壳带电而触电
家庭电路 要接漏（触）电保护开关 触电时会自动跳闸，切断电源；
国家规定的电器安装技术要求：
1、用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上。
2、某家庭用的壁灯上有两盏白炽灯，用一只开关控制其通断。在图13中画出电路图。
3、图中 A．B两点均为螺口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触A点时，他______触电，用手直接接触B点时，他_______触电（选填“会”或“不会”）。
会
不会
4、对于图中的各种数据，说法不正确的是：（　）
A．每消耗 1kw·h的电能，电能表的转盘转3000转；
B．额定电压为220V，额定电流为10A；
C．同时使用的用电器总功率不能超过2200W；
D．电能表读数的单位是kW·h；
Ｂ
5、家庭电路中，自动空气开关的主要作用是( )
A．保证电路的电压不变 ；
B．保证电路的电流不变；
C．保证用电器的功率不变；
D．在电路发生短路时自动切断电路；
6、小刚放晚学回家后,闭合电灯开关，发现电灯不亮，用测电笔分别测试灯泡两端的接线柱,氖管均发光,这是因为:（　　）
A．两根进户线都断路；B．进户火线断路；
C．进户零线断路； D．灯丝断路；
Ｄ
Ｃ
7、电工小组的同学们练习安装模拟家庭电路。接通电源之前，为检查电路中是否有短路现象，老师将火线上的熔丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来熔丝的位置，同时要求同学们将电路中所有开关都断开。在接通电源后，下列说法中正确的是（　　）
A．若检验灯泡正常发光，表明电路中有短路现象；
B．若检验灯泡不亮，但将某一个用电器的开关闭合后
　 检验灯泡正常发光，表明电路连接无误；
C．检验灯泡不亮，但将某一个电灯的开关闭合后，这
个电灯和检验灯泡都能发光，只是亮度不够，这表
明电路中出现了短路现象；
D．不论电路中用电器的开关断开还是闭合，检验灯泡
均不发光，这表明电路中短路现象；
Ａ
8、商场中，一位顾客和一位售货员对一个微波炉出现了不同的意见。售货员说，微波炉很省电，用他加热食物花不了多少电费，这是由 　 角度去理解的。而顾客说微波炉很费电，他家的微波炉一开，保险丝熔断，这是由 　 角度去理解的。
电功
电功率
9、小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h，那么这一个用电器是 （ ）
A．电冰箱 B．普通白炽灯
C．彩色电视机 D．挂壁式空调机
Ｄ
10、家庭电路中可利用电能表测量用电器的实际工作电压和实际功率。小刚家的电能表如图所示，当电路中只接入一个额定电压为220V，额定功率为1500W的电热水壶时，测得电能表的转盘在360s内转过了81转，则此时加在电热水壶上的实际电压
________额定电压（填“大于”、
“小于”或“等于”），电热水壶
的实际功率是_______W。
小 于
1350
11、下列做法中，符合安全用电原则的是：
A．用粗钢丝代替保险丝
B．用湿抹布擦正在发光的电灯泡
C．在已通电的电线上晾晒衣服
D．家用电器金属外壳要接地
12、家用电器的三脚插头中有两个脚接用电部分，另一个脚跟用电器的 　连接。与三脚插头对应的三孔插座中，除两个孔分别接火线和零线外，另一个孔是跟 　相连接的。
Ｄ
地 线
外 壳
13、某同学想借助如下图所示的电能表测出家中一盏电灯的电功率．
　(1)测量时除用电能表外，还需要使用的测量工具是 ．
　(2)关掉家中其它的所有用电器，只让这盏电灯工作，测得电能表转盘转10转所用的时间是2min，则这盏灯的电功率是 W．
秒 表
100
14、安全用电的常识之一就是不要靠近高压电。但是，两爪站在高压线上的鸟却不会发生触电事故，这是因为：（　　）
　A．电线上有绝缘层
　B．鸟爪上的角质层不导电
　C．鸟能承受高压电
　D．鸟的两爪间的电压很低
Ｄ
复习练习
15、“庆六一文艺会演”时，物理老师给大家表演了一个“不怕电”的节目。首先王老师将一标有“PZ220－100”的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头（如图）。李老师用测电笔分别测试 M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如。对以上现象的解释，你认为正确的是
A．王老师有特异功能，确实不怕电；
B．王老师的双手戴着绝缘手套；
C．在人、灯替换之时，有人
　 将零线断开了；
D．在人、灯替换之时，有人
将火线断开了；
c
16、在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原回可能是:（　　）
A．电路中用电器的总功率过大；
B．第二个电烤炉的电阻丝烧断了；
C．灯泡的灯丝烧断了；
D．开关接触不良；
A
17、在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插人插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。引起这两种故障的最大可能是：（　　）
A．前者是插座短路，后者是灯泡短路
B．前者是插头短路，后者是灯泡短路
C．两者都是插座短路
D．两者都是插头短路
B
