欧姆定律复习题

(共22张PPT)
八下第三章第五节复习
1、在电压不变的情况下，______和 _______成反比；在电阻一定的情况下，______和 ________成正比.
电流
电阻
电流
电压
2、导体中的电流，跟这段导体的电阻成
_______，跟这段导体两端的电压成 ________，这个结论叫_______．
反比
正比
欧姆定律

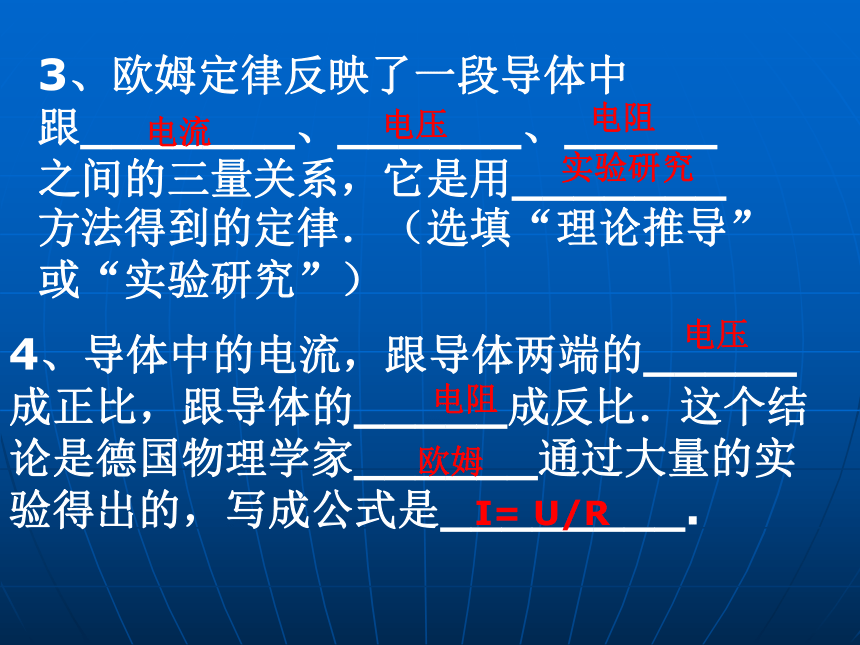

3、欧姆定律反映了一段导体中
跟_______、______、_____
之间的三量关系，它是用_______
方法得到的定律．（选填“理论推导”或“实验研究”）
电流
电压
电阻
实验研究
4、导体中的电流，跟导体两端的_____成正比，跟导体的_____成反比．这个结论是德国物理学家______通过大量的实验得出的，写成公式是________.
I= U/R
欧姆
电压
电阻

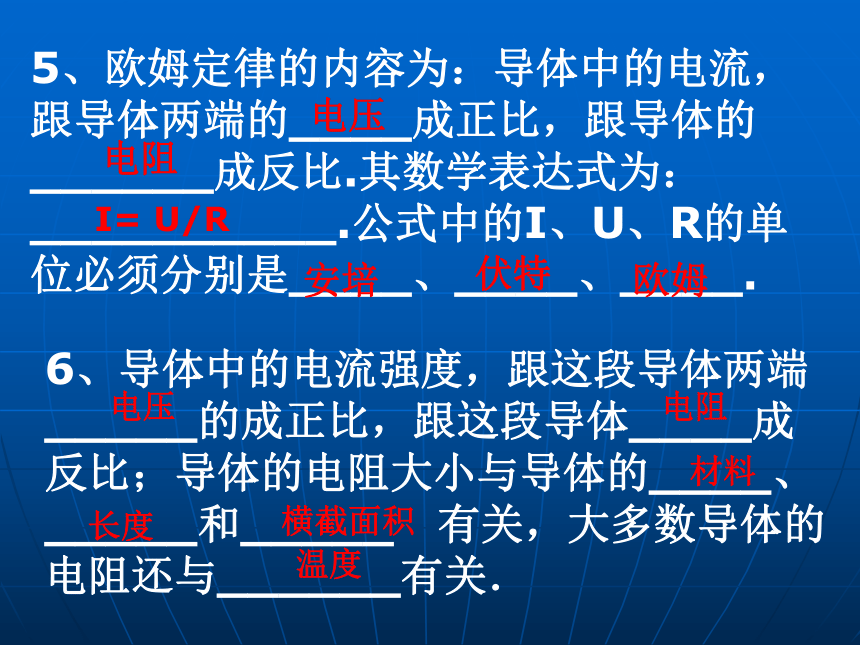

5、欧姆定律的内容为：导体中的电流，跟导体两端的____成正比，跟导体的______成反比.其数学表达式为：
__________.公式中的I、U、R的单位必须分别是____、____、____.
电压
电阻
安培
伏特
欧姆
I= U/R
6、导体中的电流强度，跟这段导体两端_____的成正比，跟这段导体____成反比；导体的电阻大小与导体的____、_____和_____ 有关，大多数导体的电阻还与______有关．
电压
电阻
材料
长度
横截面积
温度

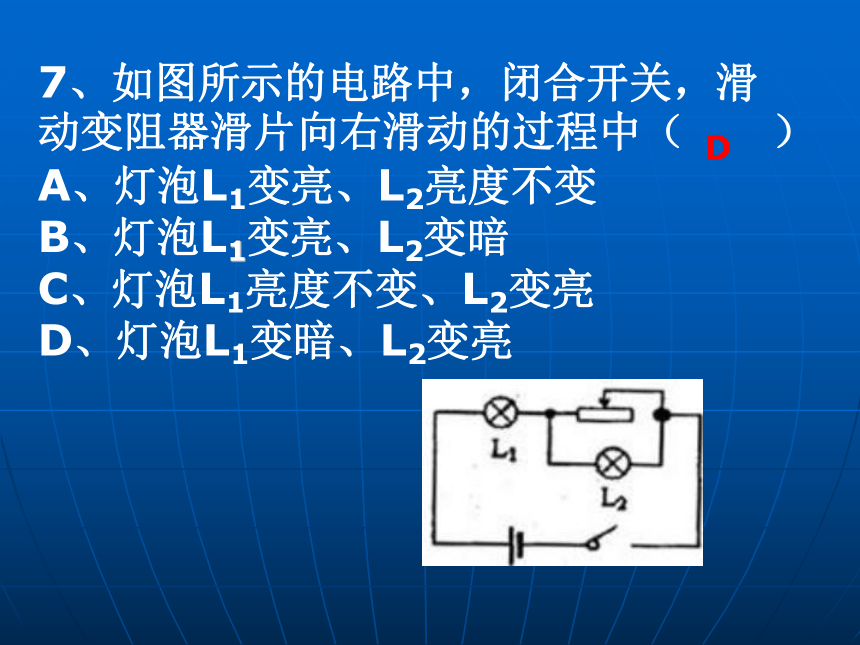

7、如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（　　）
A、灯泡L1变亮、L2亮度不变
B、灯泡L1变亮、L2变暗
C、灯泡L1亮度不变、L2变亮
D、灯泡L1变暗、L2变亮
D

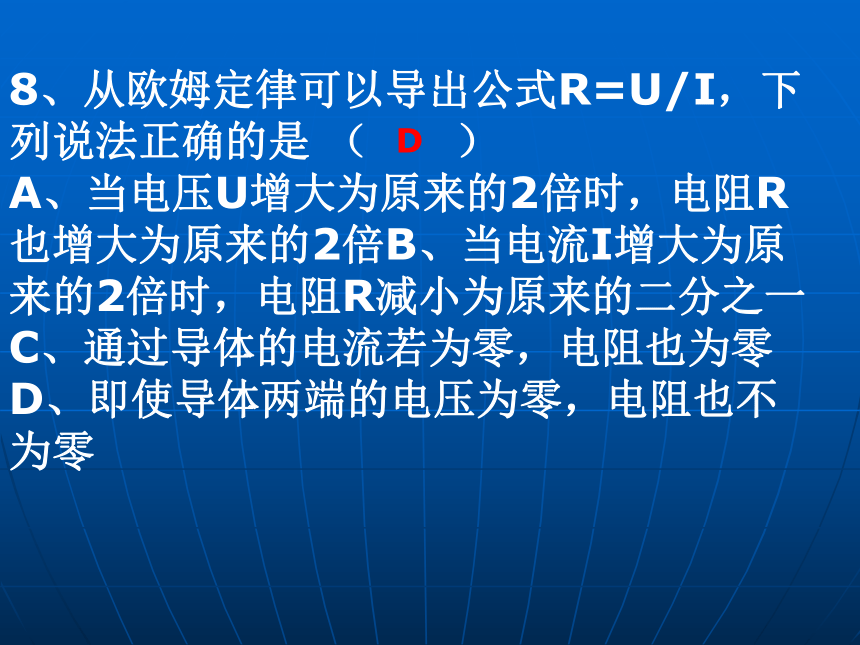

8、从欧姆定律可以导出公式R=U/I，下列说法正确的是 （　　）
A、当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B、当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C、通过导体的电流若为零，电阻也为零
D、即使导体两端的电压为零，电阻也不为零
D

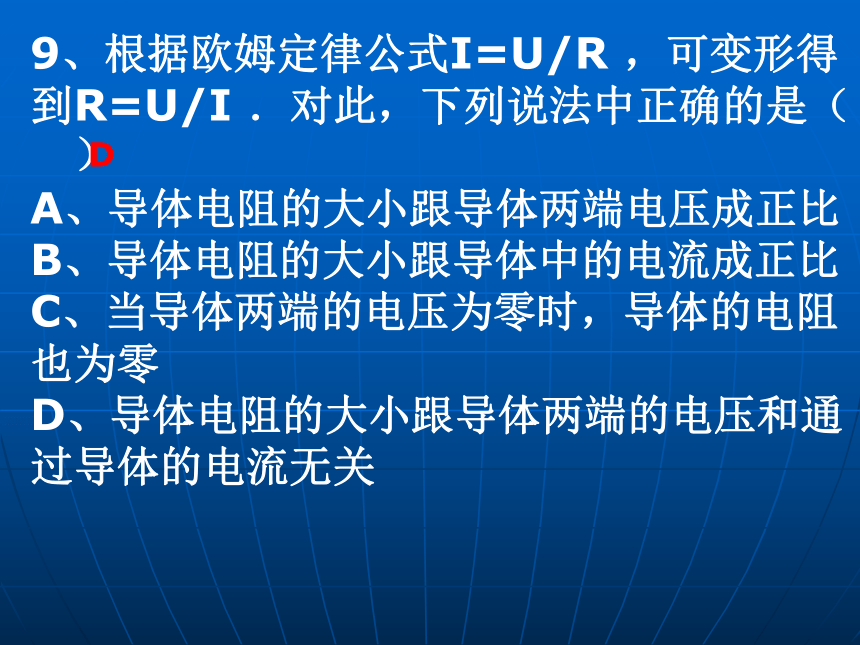

9、根据欧姆定律公式I=U/R ，可变形得到R=U/I ．对此，下列说法中正确的是（　　）
A、导体电阻的大小跟导体两端电压成正比
B、导体电阻的大小跟导体中的电流成正比
C、当导体两端的电压为零时，导体的电阻也为零
D、导体电阻的大小跟导体两端的电压和通过导体的电流无关
D

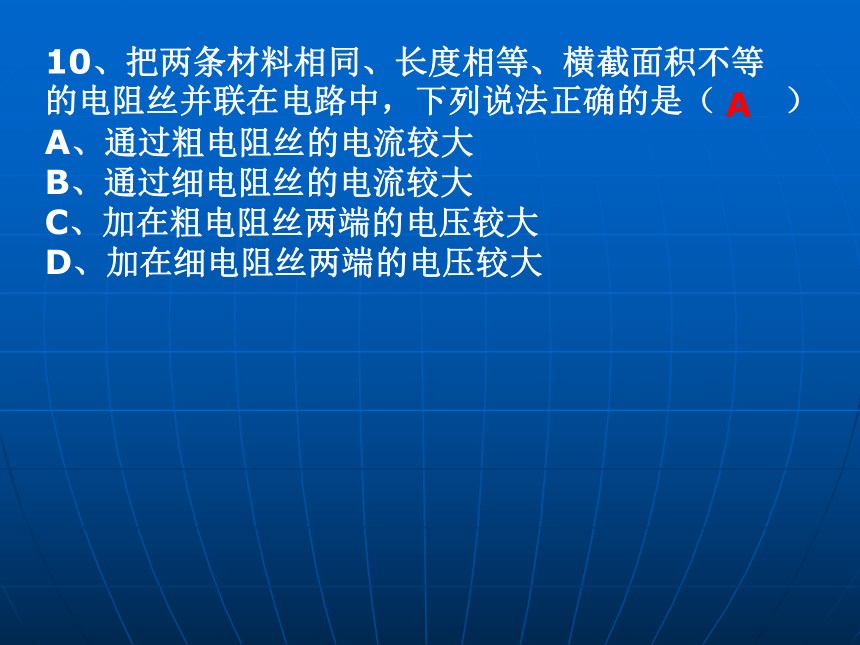

10、把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（　　）
A、通过粗电阻丝的电流较大
B、通过细电阻丝的电流较大
C、加在粗电阻丝两端的电压较大
D、加在细电阻丝两端的电压较大
A

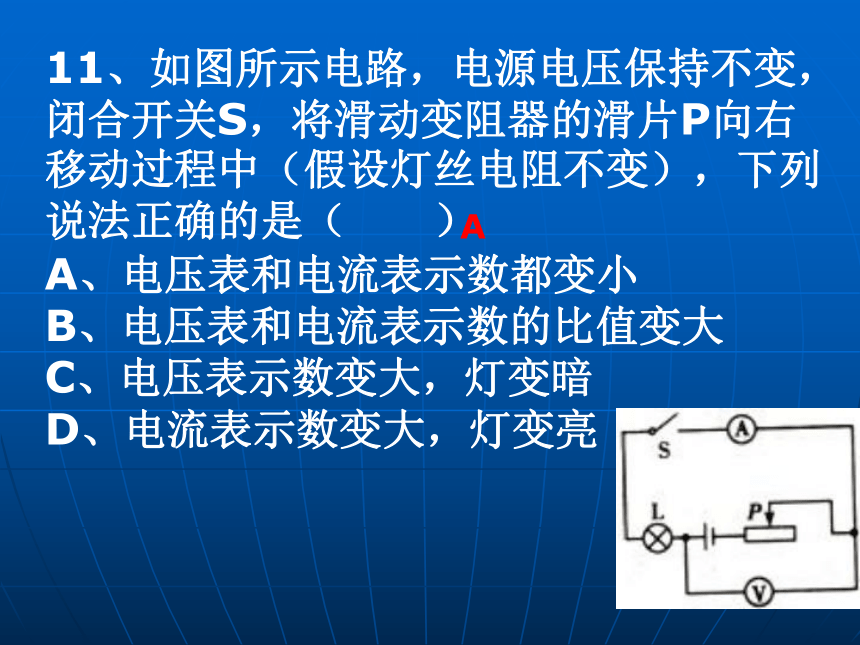

11、如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是（　　）
A、电压表和电流表示数都变小
B、电压表和电流表示数的比值变大
C、电压表示数变大，灯变暗
D、电流表示数变大，灯变亮
A
12、如图所示的电路，闭合S后，滑片P向右移动过程中，下列说法正确的是（ 　　）
A、电流表示数变小，电压表示数变大
B、电流表、电压表示数均变小
C、电流表、电压表示数均变大
D、电流表示数变大，电压表示数变小
A
13、如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（　　）
A、电压表V1示数变大，V2示数变大，电流表A的示数变大B、电压表V1示数不变，V2示数变大，电流表A的示数变小
C、电压表V1示数不变，V2示数变小，电流表A的示数变大
D、电压表V1示数变小，V2示数变大，电流表A的示数变小
D
14、将标有“6V 3W”、“12V 15W”和“6V 6W”三个灯泡串联起来，接在可调的电源两端，其中一个灯泡正常发光，其它灯泡不超过额定电压，则下列说法正确的是（　　）
A、电源电压是24V
B、电路的总电流是1.2AC、电路的总功率是6.9W
D、电路的总功率是26W
C
15、将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A，若把该电阻改接在另个电源上时，测得通过它的电流为0.2A，则此时的电源电压和该电阻的阻值分别为（　　）
A、2V 15Ω B、3V 10Ω
C、2V 10Ω D、3V 15Ω
C
16、在如图所示的电路中．电阻R1、R2、R3阻值均为4Ω．电源电压为6V并保持恒定．下列说法正确的是（　　）
A、开关S1、S2均闭合时，通过电阻R1的电流是0.75A
B、开关S1、S2均闭合时，电路总电阻为12Ω
C、开关S1闭合、S2断开时，电路总电阻为8Ω
D、开关S1闭合、S2断开时．电路消耗的电功率为4.5W
A
17、关于公式I=U/R，下列说法正确的是（　　）
A、导体两端的电压跟导体中的电流成正比
B、导体的电阻跟通过导体的电流成反比
C、当通过导体中的电流为0A，导体的电阻也为OΩ
D、当导体两端电压一定时，导体中的电流跟导体的电阻成反比
D
18、某同学在探究“灯的亮度是否与电压有关”时，将实物按如图所示的电路连接，进行实验操作前，作出如下判断，其中合理的是（　　）
A、闭合开关，若滑片P向a端滑动时，电压表示数会变小，灯会变暗
B、闭合开关，若滑片P向b端滑动时，电压表示数会变小，灯会变亮
C、应将灯和滑动变阻器的位置互换后，闭合开关，移动滑片进行观察
D、应将电压表接c点的导线改接在d点后，闭合开关，移动滑片进行观察
C
19、如图所示，A，B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A，B上的电压UA，UB和通过A、B的电流IA，IB间的关系正确的（　　）
A
20、用图2所示的电路探究半导体的导电性能，电路中电源电压不变，R是一只光敏电阻，当光照射强度增大时，其电阻会减小，闭合开关，减小光敏电阻的照射强度，电压表和电流表示数的变化情况是（　　）
A、电流表、电压表示数均减小
B、电流表、电压表示数均增大
C、电流表示数增大、电压表示数减小
D、电流表示数减小、电压表示数增大
D
21、如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表和电压表示数变化，判断正确的是（　　 ）
A、电流表和电压表的示数都变小
B、电流表示数变小，电压表示数变大
C、电流表示数变小，电压表示数不变
D、电流表示数变大，电压表示数不变
B
22如图所示，当开关S闭合后，若将滑动变阻器的滑片从a端附近逐渐向b端附近移动的过程中，电流表的示数的变化情况是（　　）
A、电流表的示数增大
B、电流表的示数减小
C、电流表的示数先变大，后变小
D、电流表的示数先变小，后变大
D
23、如图所示，电源电压保持不变，R2=2R1，当开关接a点时，电压表的示数为U0，当开关接b点时，电压表的示数（　　）
A、小于0.5U0
B、等于0.5U0
C、大于0.5U0而小于U0
D、等于U0
C
