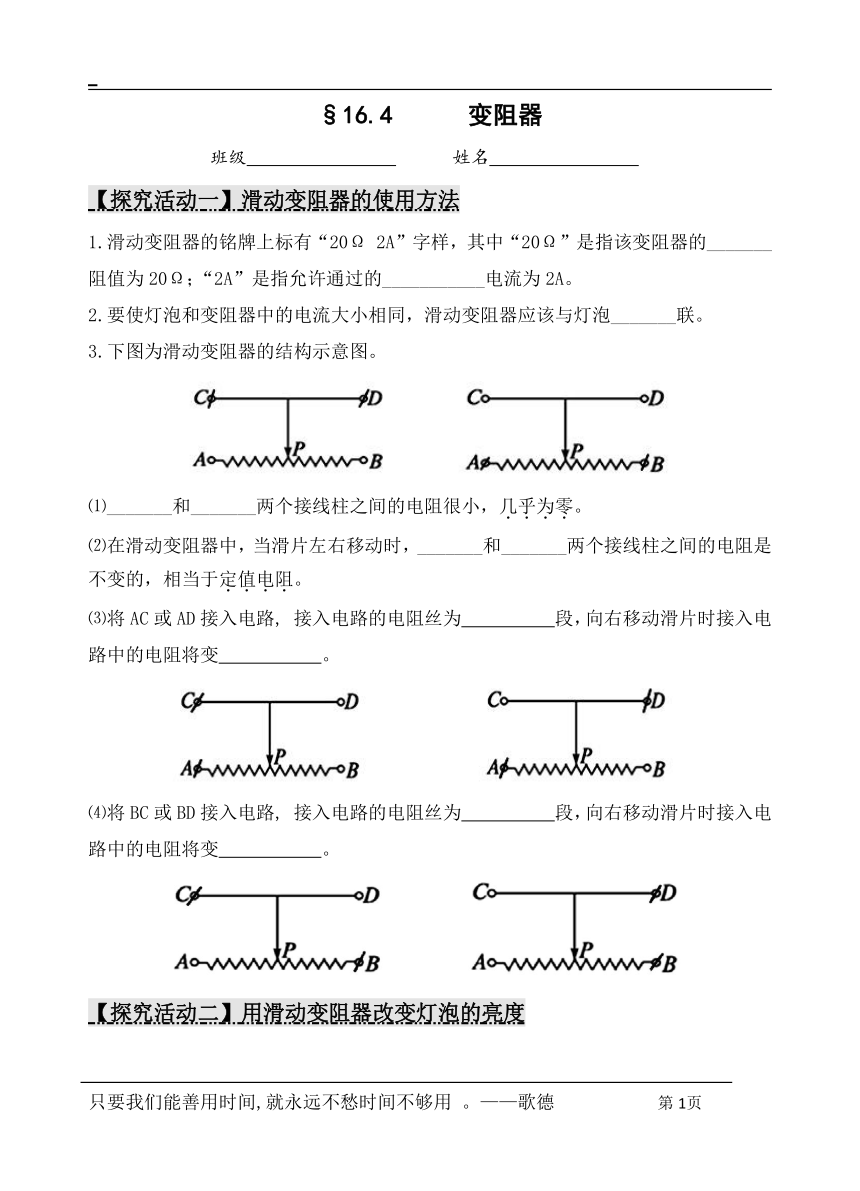

§16.4 变阻器
班级 姓名
【探究活动一】滑动变阻器的使用方法
1.滑动变阻器的铭牌上标有“20Ω 2A”字样，其中“20Ω”是指该变阻器的_______阻值为20Ω；“2A”是指允许通过的___________电流为2A。
2.要使灯泡和变阻器中的电流大小相同，滑动变阻器应该与灯泡_______联。
3.下图为滑动变阻器的结构示意图。
⑴_______和_______两个接线柱之间的电阻很小，几乎为零。
⑵在滑动变阻器中，当滑片左右移动时，_______和_______两个接线柱之间的电阻是不变的，相当于定值电阻。
⑶将AC或AD接入电路, 接入电路的电阻丝为 段，向右移动滑片时接入电路中的电阻将变 。
⑷将BC或BD接入电路, 接入电路的电阻丝为 段，向右移动滑片时接入电路中的电阻将变 。
【探究活动二】用滑动变阻器改变灯泡的亮度
1.选择合适的实验器材，根据上图连接电路。
2.闭合开关，移动滑片，使灯泡的亮度由暗变亮，同时观察电流表的示数如何变化。
3.实验完毕，及时断开开关。
归纳总结：当滑动变阻器接入电路中的电阻减小时，灯泡变______，电路中的的电流________。即滑动变阻器能改变电路中的________。
【探究活动三】用滑动变阻器控制电阻两端的电压
1.选择合适的实验器材，根据上图连接电路。（定值电阻选择“5Ω”）
2.闭合开关，移动滑片，电压表的示数每次增加0.5V，同时观察电流表的示数变化。
3.断开开关，将5Ω的电阻分别换成换为10Ω和15Ω，滑片调至最大阻值处，闭合开关后调节滑片，使定值电阻两端的电压为2.0V。
4.实验完毕，断开开关，整理实验器材。
归纳总结：在串联电路中，滑动变阻器除了能改变电路中的电流外，还能调节定值电阻两端的__________。
【达标检测】
1.实验室中有一铭牌上标有“50Ω 1.5A”字样的滑动变阻器，如图所示，“50Ω”指的是 和 两接线柱间的电阻值，“1.5A”指的是允许通过的 电流为1.5A。
2.如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是（ ）
3.如图所示的电路，闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是（ ）
A.电流表示数变大，灯L变暗 B.电流表示数变小，灯L变暗
C.电流表示数变大，灯L变亮 D.电流表示数变小，灯L变亮
4.如图所示为某同学在练习使用滑动变阻器改变灯泡亮度时连接的电路，该电路能不能满足要求？你能否只改动一根导线的一端，使其符合要求。
