中小学教育资源及组卷应用平台
山东省沪科版九年级物理第十八章《电能从哪里来》期末复习卷
考试时间:60分钟
满分:100分
姓名:__________
班级:__________考号:__________
注意事项:
1、填写答题卡的内容用2B铅笔填写
2、提前
xx
分钟收取答题卡
第Ⅰ卷
客观题
第Ⅰ卷的注释
阅卷人
???
一、单选题(共20题;共60分)
得分
???
1.下列关于能量转化现象的说法中,正确的是(??

A.?给蓄电池充电时化学能转化为电能
B.?太阳能电池可以将太阳能转化为电能
C.?发电机工作将电能转化为机械能
D.?电风扇工作主要是将机械能转化为电能
2.如图所示,四幅图能说明发电机工作原理的是(??

A.?????B.?C.??????D.?
3.关于如图所示的实验装置,表述错误的是(?

A.?该装置可用来研究电磁感应现象?????????????????????????B.?该装置能将电能转化为机械能
C.?该装置可用来研究磁场对通电导体的作用???????????D.?该装置揭示的原理可应用于电动机
4.用如图所示的装置探究电磁感应现象,下列操作使电流表指针发生偏转的是(??

A.?保持磁体和导体AB静止?????????????????????????????????????
?B.?保持磁体静止,导体AB竖直向上运动
C.?保持导体AB静止,磁体水平向右运动?????????????????D.?保持导体AB静止,磁体竖直向上运动

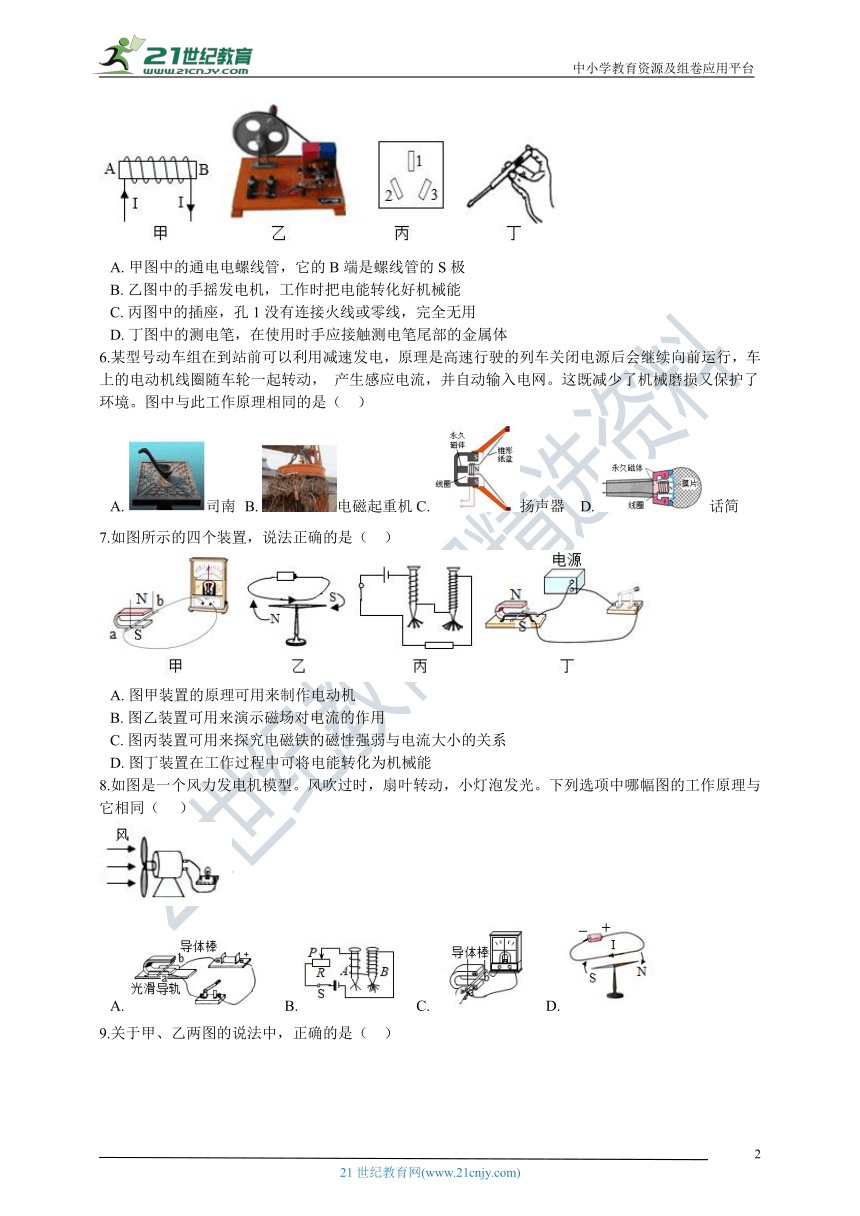

5.电让我们的生生活丰富多彩,关于图所示情景说法正确的是(??

A.?甲图中的通电电螺线管,它的B端是螺线管的S极
B.?乙图中的手摇发电机,工作时把电能转化好机械能
C.?丙图中的插座,孔1没有连接火线或零线,完全无用
D.?丁图中的测电笔,在使用时手应接触测电笔尾部的金属体
6.某型号动车组在到站前可以利用减速发电,原理是高速行驶的列车关闭电源后会继续向前运行,车上的电动机线圈随车轮一起转动,
产生感应电流,并自动输入电网。这既减少了机械磨损又保护了环境。图中与此工作原理相同的是(??

A.?司南??B.?电磁起重机C.?扬声器????D.?话简
7.如图所示的四个装置,说法正确的是(??

A.?图甲装置的原理可用来制作电动机
B.?图乙装置可用来演示磁场对电流的作用
C.?图丙装置可用来探究电磁铁的磁性强弱与电流大小的关系
D.?图丁装置在工作过程中可将电能转化为机械能
8.如图是一个风力发电机模型。风吹过时,扇叶转动,小灯泡发光。下列选项中哪幅图的工作原理与它相同(???

A.????B.????C.?????D.?
9.关于甲、乙两图的说法中,正确的是(??

A.?甲图中改变电流大小,电流周围磁场强弱不发生改变
B.?甲图中改变电流方向,小磁针的偏转方向不发生改变
C.?利用乙图可研究电磁感应现象
D.?乙图中闭合开关后,静止的导体就会运动
10.下列四幅图中的设备,与动圈式话筒工作原理相同的是(??

A.?电铃
B.?电动平衡车
C.?电磁起重机
D.?手摇发电机
11.图中a表示垂直于纸面的一根导线,它是闭合电路的一部分。当导线a在磁场中按箭头方向运动时,不能产生感应电流的是(  )
A.???????????????B.?????????????????C.???????????????D.?
12.如图所示,在蹄形磁体的磁场中悬挂一根铜棒,铜棒的两端a、b通过导线跟开关、电流表连接。开关闭合后(??

A.?只要铜棒ab在磁场中运动,电流表指针就会偏转
B.?只改变铜棒运动方向时,电流表指针的偏转方向改变
C.?只改变磁场方向时,电流表指针的偏转方向不变
D.?同时改变磁场方向和铜棒运动方向时,电流表指针的偏转方向改变

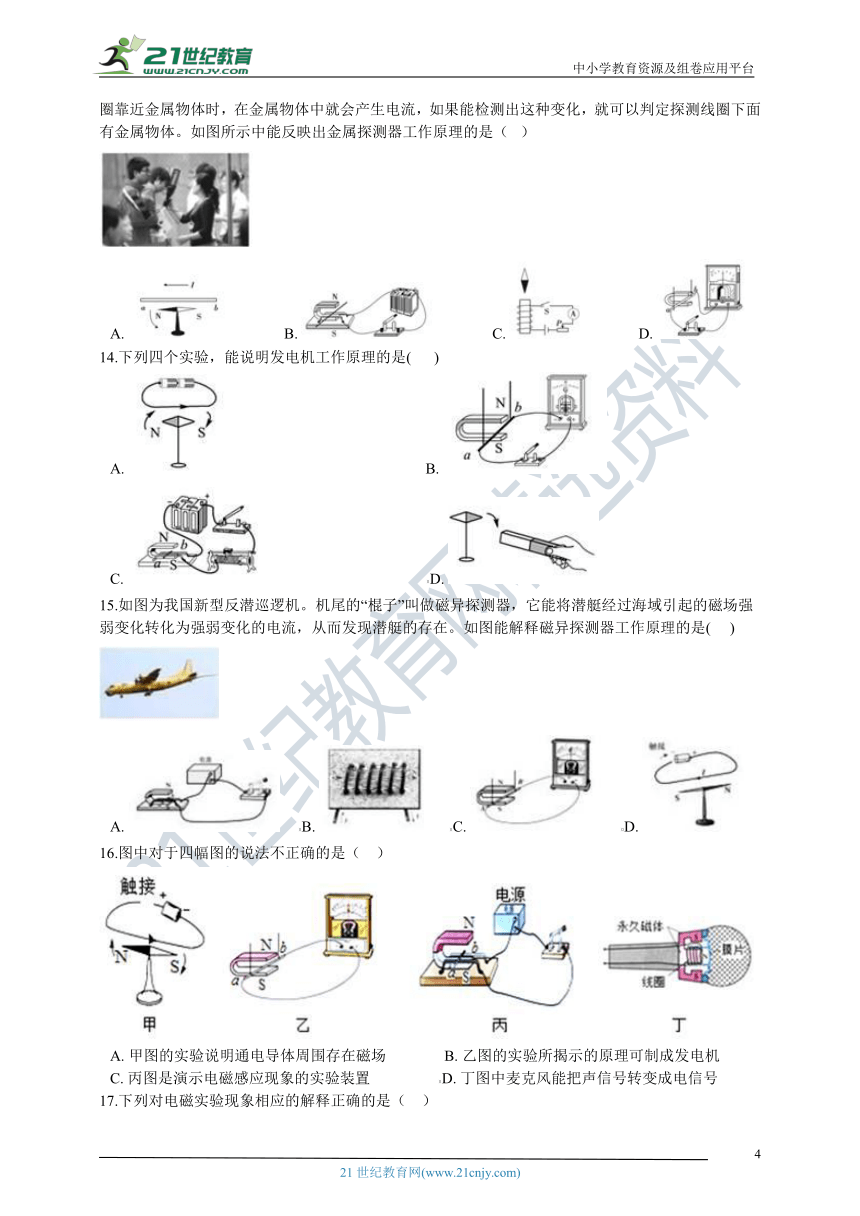

13.2020年7月17日,西安市将进行初中学业水平考试,为了让学生提前适应考试,某学校进行了学业水平考试模拟训练。如图所示的是监考老师手持金属探测器检查学生的情景,当金属探测器探测线圈靠近金属物体时,在金属物体中就会产生电流,如果能检测出这种变化,就可以判定探测线圈下面有金属物体。如图所示中能反映出金属探测器工作原理的是(?

A.????????????????B.????????????????C.????????????????D.?
14.下列四个实验,能说明发电机工作原理的是(????
)
A.???????????????????????????????????????????????????B.?
C.??????????????????????????????????????????D.?
15.如图为我国新型反潜巡逻机。机尾的“棍子”叫做磁异探测器,它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流,从而发现潜艇的存在。如图能解释磁异探测器工作原理的是(???
)
A.??????B.???????C.??????D.?
16.图中对于四幅图的说法不正确的是(??

A.?甲图的实验说明通电导体周围存在磁场???????????????B.?乙图的实验所揭示的原理可制成发电机
C.?丙图是演示电磁感应现象的实验装置??????????????????D.?丁图中麦克风能把声信号转变成电信号
17.下列对电磁实验现象相应的解释正确的是(??

A.?甲图中,闭合开关,小磁针的
N
极向左偏转
B.?乙图中,线圈匝数多的电磁铁,磁性强
C.?丙图中,该装置用来研究电磁感应现象
D.?丁图中,磁铁放在水平面上,导体ab
竖直向上运动,电流表指针一定会偏转
18.在一次物理实验中,小于同学连接了如图所示的电路,电磁铁的B端有一个可自由转动的小磁针,闭合开关后,下列说法错误的是(??

A.?电磁铁的A端为N极
B.?小磁针静止时,N极水平指向左
C.?利用这一现象所揭示的原理可制成的设备是发电机
D.?当滑动变阻器滑动片P向右端移动,电磁铁磁性增强
19.对于下列四个实验的描述完全正确的有(??

①甲图实验现象说明了动圈式话筒的工作原理
②乙图实验探究的结论是:材料长度均相同的导体,粗导体的电阻大,细导体的电阻小
③丙图实验证明通电导体周围存在磁场
④丁图中开关闭合导体ab向左运动,若同时改变电流方向和磁场方向,导体ab运动方向不改变
A.?①②?????????????????????????????????B.?①②③?????????????????????????????????C.?②③④?????????????????????????????????D.?①③④
20.关于如图所示的电和磁知识,下列描述错误的是(??

A.?甲图中的现象说明电动机是利用了通电导体在磁场中受到力的作用来工作的
B.?乙图中有金属外壳的家用电器,外壳不接地会有安全隐患
C.?丙图中快速拨动扇叶时小灯泡会发光,这是电磁感应现象
D.?丁图中梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性
阅卷人
???
二、填空题(共6题;共15分)
得分
???
21.?
2017年12月,由我国自主研发与铺设的全球首段光伏高速公路在山东亮相,如图所示。高速路面下铺设了一层太阳能电池板且预留有金属线圈,未来可实现对其上运动的电动汽车进行无线充电。太阳能电池板可以把光能转化成________;若将预留的金属线圈与太阳能电池相连,线圈周围就会产生________;当电动汽车内的线圈随汽车运动时,线圈在做________运动会在汽车的线圈中产生________电流,从而实现运动中的无线充电,解决电动汽车充电难的问题。
22.?
1831年,物理学家法拉第发现:闭合电路的一部分导体在磁场中做________运动时,电路中会产生________,这个现象叫作电磁感应。根据此原理发明的________,为人类进入电气化时代做出了重大贡献。
23.英国物理学家法拉第发现了________现象,利用这个原理制成了________(选填“发电机”或“电动机”)。
24.手机充电时,将________能转化为化学能;接打电话时,手机靠________传递信息.
25.如图是一款能发电的魔方充电器,转动魔方时,它根据________(选填“电流的磁效应“‘电磁感应”或“通电导体在磁场中受力”)的原理发电。魔方还能通过USB端口给移动设备充电,给移动设备充电时,魔方相当于电路中的________(填“电源“或“用电器”)·
26.如图所示的实验装置中,当导体棒
ab________运动时(选填
“上下”
或“左、右”),灵敏电流计的指针会发生偏转。人们利用该实验原理发明了________(选填“电动机”或“发电机”)。
第Ⅱ卷
主观题
第Ⅱ卷的注释
阅卷人
???
三、作图题(共1题;共5分)
得分
???
27.图中甲图的a是闭合电路的导体在磁场中的横截面,⊙表示导体按箭头运动时产生的感应电流方向.根据甲图的情况标出乙、丙中○内的感应电流方向。
阅卷人
???
四、实验探究题(共2题;共15分)
得分
???
28.小赵利用如图所示装置探究“感应电流产生的条件”
(1)如图a、b两接线柱间应接入的器材是_________(选填字母);
A.电源
B.灵敏电流计
C.滑动变阻器
D.开关
(2)要使感应电流方向发生改变,可采取的具体措施是_________(选填字母);
A.使用磁性更强的磁体
B.保持磁体静止,只改变导体竖直运动的方向
C.保持磁体静止,只改变导体水平运动的方向
D.改变磁极方向,同时改变导体水平运动的方向
(3)实验发现导体左右运动速度越快,感应电流越大,这说明感应电流大小与________有关;
(4)完成上述实验后,小球还想探究“磁场对通电导体的作用”,只需将a、b两接线柱间的器材换为_________即可(选填字母);
A.电源
B.灵敏电流计
C.滑动变阻器
D.开关
29.亲爱的同学们,请你完成以下问题。
(1)如图1所示,是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指地理位置的北方,则针尖是简易指南针的________极。此时,将指南针底座逆时针旋转90°,针尖静止时将指向地理位置的________方。
(2)如图2所示,当导体ab向右运动时,观察到电流表指针向左偏转,这是________现象,生活中的________(选填“电动机”或“发电机”)就应用了此原理。如果对调N、S极,ab向左运动时,电流表指针的偏转方向________(选填“改变”或“不改变”)。
(3)如图3所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时,光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时,由于尘埃的反射,部分光越过挡板射到光电阻上,光敏电阻的阻值________,电路中的电流增大,电磁铁的磁性________,在衔铁的作用下,开启自动除尘模式。若图中a、b一个是除尘器,一个是指示灯,则________是除尘器。
阅卷人
???
五、计算题(共1题;共5分)
得分
???
30.如图所示是家庭中常用的电吹风,其主要是由电动机和电热丝组成的,当电动机单独工作时吹出冷风,当电动机和电热丝同时工作时吹出热风。物理小组的同学们收集到某型号电吹风的相关信息如下表:
××电吹风
额定电压
220V
电热丝额定功率
400W
电动机额定功率
20W
(1)电热丝的电阻是多少?
(2)经测试,该电吹风正常工作的情况下吹热风时,在180s时间吹出了1.28kg热空气,这些热空气具有3240J机械能,温度升高了45℃。此电吹风的能量转化效率是多少?
(结果保留整数)【空气的比热容c空气=1.0×103
J/(kg·℃)】
(3)根据电吹风工作特点和安全用电原则,同学们设计了如图所示的三种电吹风电路图。你认为哪个符合实际情况?请说明理由。
答案解析部分
一、单选题
1.
B
【解答】A.给蓄电池充电时把电能转化为化学能,A不符合题意;
B.太阳能电池,消耗太阳能,产生电能,将太阳能转化为电能,B符合题意;
C.发电机工作时是用来发电,是将机械能能转化为电能,C不符合题意;
D.电风扇正常工作时,电能主要转化为扇叶的机械能,只有少部分转化为内能,D不符合题意。
故答案为:B。
【分析】蓄电池充电时把电能转化为化学能;太阳能电池将太阳能转化为电能;发电机将机械能能转化为电能;电风扇将电能转化为机械能。
2.
A
【解答】A.开关闭合后,在外力作用下使导体做切割磁感应线运动,则电流表指针发生偏转,说明此时有感应电流产生,这是电磁感应现象,是发电机的工作原理,符合题意;
B.图中装置是奥斯特实验,说明了电流周围存在磁场,不能说明发电机工作原理,不符合题意;
C.这是研究电磁铁的磁性强弱与线圈的匝数关系的实验,不能说明发电机工作原理,不符合题意;
D.这是研究通电导体在磁场中受力的实验,是电动机的原理,不能说明发电机工作原理,不符合题意。
故答案为:A。
【分析】处在磁场中的通电导体棒,电流对导体棒有力的作用,导体棒就会运动起来,这就是电动机的原理。
3.
A
【解答】A.图中不是电磁感应的研究装置,因此不能研究电磁感应现象,A错误,符合题意;
B.该装置实验过程中使电能转化为机械能,B正确,不符合题意;
C.图中的装置可以研究磁场对通电导体的作用力,C正确,不符合题意;
D.通电导体在磁场中受力是电动机的原理,D正确,不符合题意。
故答案为:A。
【分析】通电导体在磁场中会受到力的作用,这一现象是电动机的原理;在这一过程中,电能转化为机械能。
4.
C
【解答】A.保持磁体和导体AB静止,导体在磁场中没有做切割磁感线运动,不会产生感应电流,电流表的指针不会发生偏转,A不符合题意;
B.保持磁体静止,导体AB竖直向上运动,导体在磁场中没有做切割磁感线运动,不会产生感应电流,电流表的指针不会发生偏转,B不符合题意;
C.保持导体AB静止,磁体水平向右运动,导体在磁场中做切割磁感线运动,会产生感应电流,电流表的指针会发生偏转,C符合题意;
D.保持导体AB静止,磁体竖直向上运动,导体在磁场中没有做切割磁感线运动,不会产生感应电流,电流表的指针不会发生偏转,D不符合题意。
故答案为:C。
【分析】导体在磁场中做切割磁感线运动,会产生感应电流。
5.
D
【解答】A.由图甲可知,电流从螺线管的左侧流入、右侧流出,根据安培定则,用右手握住螺线管,四指指向电流方向,则大拇指指向B端,所以通电螺线管的B端是N极,A不符合题意;
B.手摇发电机工作时,消耗机械能,得到了电能,即工作时把机械能转化为电能,B不符合题意;
C.图丙中,插座的1孔应接地线,使用电器的金属外壳与大地相连,若用电器的外壳万一漏电,电流会通过地线导入大地,可防止触电事故的发生,C不符合题意;
D.测电笔在使用时,手应接触测电笔尾部的金属体,使导线、人体、大地之间形成通路,这样才能正确辨别火线和零线,D符合题意。
故答案为:D。
【分析】利用安培定则可以判断螺线管磁极位置,发电机根据电磁感应工作,测电笔在使用时,手应接触测电笔尾部的金属体。
6.
D
【解答】动车在到站前可以利用减速发电,原理为电磁感应。
A.司南原理为地磁的应用,A不符合题意;
B.电磁起重机原理为通电螺线管周围产生磁场,B不符合题意;
C.扬声器原理为通电导体在磁场中受到力的作用,C不符题意;
D.话筒原理为电磁感应,将声音信号转化为感应电流记录下来,D符合题意。
故答案为:D。
【分析】发电机的工作原理是电磁感应,话筒的工作利用了电磁感应。
7.
D
【解答】A.图甲没有电池,验证闭合电路的一部分导体切割磁感线时产生感应电流,是电磁感应现象实验,是发电机的原理图,A不符合题意;
B.图乙验证了通电导体周围存在磁场,这是奥斯特的实验,说明了电流的磁效应,B不符合题意;
C.图丙电流大小一定,匝数多的线圈吸引较多的铁钉,可用来演示电磁铁中磁性强弱与线圈匝数的关系,不能探究电磁铁的磁性强弱与电流大小的关系,C不符合题意;
D.图丁有电池,验证通电导体在磁场中受力的实验,利用此装置的原理制造了电动机,电动机在工作过程中将电能转化为机械能,D符合题意。
故答案为:D。
【分析】电磁感应是发电机的工作原理;通电导体周围有磁场;电磁铁中磁性强弱与线圈匝数的关系;通电导体在磁场中受力,制造了电动机,电动机将电能转化为机械能。
8.
C
【解答】风力发电机利用电磁感应原理工作:
A.如图电路中有电源,是通电导体在磁场中受力而运动,A不符合题意;
B.如图是电流磁效应,探究电磁铁磁性强弱跟线圈匝数关系,B不符合题意;
C.如图是闭合电路的一部分导体在磁场中做切割磁感线运动,电路中产生感应电流,是电磁感应,C符合题意;
D.如图是奥斯特实验,实验说明电流周围存在磁场,D不符合题意。
故答案为:C。
【分析】导体棒做切割磁感线运动时,电路中就会产生电流,产生的电流很小,需要用灵敏电流计来测量。
9.
C
【解答】A.甲图是奥斯特实验,改变电流大小,电流周围磁场强弱会发生改变,A不符合题意;
B.甲图中,改变电流方向,磁场的方向发生了改变,则小磁针的偏转方向发生改变,B不符合题意;
C.图乙中,闭合电路的一部分导体在磁场中做切割磁感线运动,会产生感应电流,这就是电磁感应现象,C符合题意;
D.乙图中,闭合开关后,静止的导体中无电流通过,不会运动,D不符合题意。
故答案为:C。
【分析】导体棒做切割磁感线运动时,电路中就会产生电流,这种现象叫做法拉第电磁感应定律。奥斯特实验证明电流周围存在这磁场。
10.
D
【解答】动圈式话筒工作原理是电磁感应。
A
C.电铃和电磁起重机是根据电流的磁效应制成的,AC不符合题意;
B.电动平衡车是利用通电导体在磁场中受到力的作用原理工作,B不符合题意;
D.手摇发电机是利用电磁感应原理制成的,D符合题意。
故答案为:D。
【分析】动圈式话筒、发动机等利用了电磁感应工作。
11.
B
【解答】解:由图可知,ACD中的闭合电路的一部分导体在磁场中做切割磁感线运动,所以都会产生感应电流,B中的导体上下运动,没有切割磁感线,所以不会产生感应电流。
故答案为:B。
【分析】能否产生感应电流,就要看图示的情景能否满足:①闭合电路的一部分导体;②导体切割磁感线运动这两个条件。
12.
B
【解答】解:A、产生感应电流的条件:闭合电路的一部分导体在磁场中做切割磁感线运动,电路中产生感应电流。只有铜棒在磁场中做切割磁感线运动时,才能产生感应电流,电流表指针才会偏转,A不符合题意;
BCD、感应电流的方向与导体运动方向有关,也与磁场方向有关,只改变铜棒运动方向或磁场方向,电流表指针的偏转方向发生改变,同时改变导体运动方向和磁场方向,电流表指针的偏转方向不变,B符合题意,CD不符合题意。
故答案为:B
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动,电路中产生感应电流,电流的方向和磁场方向、导体的切割方向有关。
13.
D
【解答】金属探测器是将线圈靠近金属物体时,相当于闭合电路的部分导体在切割磁感线,从而产生了电流,即金属探测器工作原理为电磁感应现象。
A.该图是奥斯特实验,说明通电导体周围存在磁场,不符合题意;
B.该图有电源,探究通电导体在磁场中受力的实验,说明通电导体在磁场中受力的作用,不符合题意;
C.该图是电磁铁,是利用电流的磁效应制成的,不符合题意;
D.该图没有电源,探究电磁感应现象的实验,符合题意。
故答案为:D。
【分析】闭合电路的部分导体在切割磁感线,产生了电流,是电磁感应现象。
14.
B
【解答】发动机将机械能转化为电能,所以电路中一般无电源,AC不符合题意,B符合题意,小磁针转动是受到磁力的作用,D不符合题意。
故答案为:B.
【分析】发动机的工作原理是电磁感应现象。
15.
C
【解答】A.闭合开关后,通过电流的导体在磁场中受力运动,这是电动机的工作原理,故A不合题意;
B.当线圈中有电流经过时,附近的铁屑规律排列,说明电流周围存在磁场,故B不合题意;
C.当金属棒在磁场中做切割磁感线运动时,电流表的指针摆动,说明有电流产生,这就是电磁感应现象,故C符合题意;
D.当导线中有电流经过时,小磁针的指向发生偏转,说明电流周围存在磁场,故D不合题意。
故选C。
【分析】根据“
将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流”可知,磁异探测器
??????的工作原理就是电磁感应现象。
16.
C
【解答】通电的导线使小磁针偏转,说明电流周围有磁场,A不符合题意;
B.闭合电路的一部分切割磁感线能产生感应电流,B不符合题意;
C.通电导体在磁场中受力运动,是磁场对电流的作用,C符合题意;
D.麦克风可以把声音转化为电流,D不符合题意。
故答案为:C.
【分析】电流周围有磁场,导体切割磁感线产生电流,通电导体在磁场中受力的作用。
17.
B
【解答】A.甲图中,线圈上电流从上到下,根据安培定则可知,螺线管的右端是N极,左端是S极;根据“同名磁极相互排斥”可知,小磁针的N极向右偏转,故A错误;
B.乙图中,两个电磁铁串联,那么它们的电流相等,线圈匝数多的吸引的铁钉多,说明磁性强,故B正确;
C.丙图中,闭合开关,通过电流的金属棒在磁场中受力运动,故C错误;
D.丁图中,导体ab竖直方向向上运动时,没有切割磁感线,因此不会有感应电流产生,故D错误。
故选B。
【分析】(1)首先根据安培定则判断螺线管的极性,然后根据磁极之间的相互作用判断小磁针的转向;
(2)电磁铁的电流越大,线圈匝数越多,电磁铁的磁性越强;
(3)闭合电路的部分导体在磁场中做切割磁感线运动时,会产生感应电流,这种现象叫电磁感应。
18.
C
【解答】解:A、由图知,电流从螺线管的右端流入、左端流出,根据安培定则可知,电磁铁的A端是N极,B端是S极,A不符合题意;
B、电磁铁的B端是S极,由磁极间的作用规律可知,小磁针静止时,左端是N极,即N极水平指向左,B不符合题意;
C、该实验表明了电能生磁,利用这一现象所揭示的原理可制成电磁铁,C错误,符合题意;
D、当滑动变阻器滑动片P向右端移动时,变阻器接入电路的电阻变小,电路中电流变大,则电磁铁的磁性变强,D不符合题意;
故答案为:C。
【分析】首先利用安培定则判断螺线管的磁极,再由磁极间的作用规律判断小磁针的指向;电磁感应是发电机的原理;由滑动变阻器的滑片移动可得出电路中电流的变化,则可得出螺线管中磁场的变化.
19.
D
【解答】①图中闭合电路的一部分导体ab在磁场中做切割磁感线运动,会产生感应电流,这就是电磁感应现象,动圈式话筒的工作原理就是电磁感应现象,故①正确;
②乙图中,材料相同,长度相同,横截面积越大的导体的电阻越小,故②错误;
③图中是奥斯特实验,该图中的实验现象说明通电导体周围存在着磁场,故③正确;
④图中有电源,是演示磁场对电流作用的实验装置,导体受力的方向与电流方向和磁场方向有关,若同时改变电流方向和磁场方向,导体ab运动方向不改变,故④正确。
综上所述,只有D符合题意。
故答案为:D。
【分析】动圈式话筒的工作原理就是电磁感应现象;材料相同,长度相同,横截面积越大的导体的电阻越小;说明通电导体周围存在着磁场;磁场对电流有力的作用,导体受力的方向与电流方向和磁场方向有关。
20.
D
【解答】A.电动机是利用通电导体在磁场中受到力的作用来工作的,A正确,不不符合题意;
B.有金属外壳的家用电器使用的三孔插座,使外壳接地,避免金属外壳带电,人接触后发生触电事故,B正确,不不符合题意;
C.用手快速拨动扇叶使小灯泡发光,是利用运动的线圈切割磁感线产生了电流,即电磁感应现象,C正确,不符合题意;
D.梳头时,塑料梳子和头发摩擦,塑料梳子因摩擦而带电,吸引碎纸屑,属于摩擦起电现象,D错误,符合题意。
故答案为:D。
【分析】电动机是利用通电导体在磁场中受到力的作用来工作的;有金属外壳的家用电器使用的三孔插座,使外壳接地;运动的线圈切割磁感线产生了电流,是电磁感应现象;因摩擦而带电,属于摩擦起电现象。
二、填空题
21.
电能;磁场;切割磁感线;感应
【解答】(1)太阳能电池板可以把光能转化成电能;
(2)若将预留的金属线圈与太阳能电池相连,线圈周围就会产生磁场;
(3)当电动汽车内的线圈随汽车运动时,线圈在做切割磁感线运动会在汽车的线圈中产生感应电流,从而实现运动中的无线充电,解决电动汽车充电难的问题。
【分析】(1)根据太阳能电池板的工作原理解答;
(2)根据电流的磁效应解答;
(3)根据电磁感应的知识分析解答。
22.
切割磁感线;感应电流;发电机
【解答】电磁感应现象:当闭合电路的一部分导体在磁场中做切割磁感线的运动时,电路中就会产生电流,这个现象叫做电磁感应,产生的电流叫做感应电流,利用此原理,人们发明了发电机。
故答案为:
切割磁感线

感应电流

发电机
.
【分析】结合发电机的工作原理分析解答即可.
23.
电磁感应;发电机
【解答】英国物理学家法拉第经过十年不懈地努力于1831年发现了电磁感应现象;利用电磁感应现象,人们制成了发电机。
故答案为:电磁感应;发电机.
【分析】发电机的原理是根据电磁感应现象(电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流)制成的.
24.
电;电磁波
【解答】手机使用的电池是锂电池,充电时将电能转化为化学能;手机是靠电磁波来传递信息的.
故答案为:电;电磁波
【分析】电池充电时将电能转化为化学能;现代社会为信息社会,信息的传播离不开电磁波,故应掌握电磁波的性质及应用,如:无线电广播、电视、手机都是靠电磁波来传递信息的,微波炉利用微波加热食物等.
25.
电磁感应;电源
【解答】发动机利用电磁感应原理发电的,发动机给移动设备充电时,相当于电源。
故答案为:电磁感应;电源。
【分析】导体切割磁感线时产生电流是电磁感应现象,可以发电,提供电能的设备相当于电源。
26.左右;发电机
【解答】如图为研究电磁感应现象的实验。
实验装置中,当导体棒
ab切割磁感线运动时才会产生感应电流,所以应左右运动;
灵敏电流计的指针会发生偏转,说明产生了电流,揭示了电磁感应原理,人们利用该原理发明了发电机。使人们大规模的使用电能成为可能。
故答案为:左右;发电机.
【分析】产生感生电流的条件:①电路必须闭合;②只是电路的一部分导体在磁场中;③这部分导体做切割磁感线运动.
发电机的原理是根据电磁感应现象(电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流)制成的.
三、作图题
27.
如图所示:
【解答】感应电流的方向和磁极的方向以及导体运动的方向有关,如果磁极方向和导体运动方向都变,感应电流的方向就不变;若其中一个变,则感应电流的方向就改变.比较乙图和甲图可知,磁极的方向不变,导体运动方向发生了改变,故感应电流方向改变.比较丙图和甲可知,导体运动方向不变,磁极的方向改变,故感应电流的方向也改变。
故答案为:
【分析】由甲图可知电流与磁场方向及运动方向的关系即右手定则,则由右手定则可判出乙、丙中感应电流的方向。
四、实验探究题
28.
(1)B
(2)C
(3)导体切割磁感线运动的速度
(4)A
【解答】(1)探究导体切割磁感线时电路中是否有感应电流,判断是否有电流用电流表测量,因为电流微弱,所以a、b间安装灵敏电流表。(2)A.使用磁性更强的磁体,只能改变电流大小,不能改变感应电流方向,不可采取。
B.保持磁体静止,只改变导体竖直运动的方向,导体没有切割磁感线运动,导体中不会产生感应电流,不可采取。
C.保持磁体静止,只改变导体水平运动的方向,导体中感应电流会发生改变,可采取。
D.改变磁极方向,同时改变导体水平运动的方向,同时改变了两个因素,导体中感应电流方向不变,不可采取。(3)实验发现导体左右运动速度越快,感应电流越大,这说明感应电流大小与导体切割磁感线的速度有关。(4)通电导体在磁场中受力运动,电路中有电源有磁场,电路中缺少电源,所以在a、b间接电源。
【分析】(1)探究导体切割磁感线时电路中是否有感应电流,线圈上接入电流计;(2)改变磁极方向,或改变导体水平运动的方向,可以改变电路方向;(3)感应电流大小与导体切割磁感线的速度有关;(4)通电导体在磁场中受力运动,电路中有电源有磁场。
29.
(1)N;北
(2)电磁感应;发电机;不改变
(3)减小;增强;b
【解答】解:(1)若静止时针尖指向地理位置的北方,说明指向地磁南极附近,则针尖是简易指南针的N极。无论如何转动底座,磁针静止时N极指向是不变的,所以针尖N极还是指向地理北方。(2)如图2所示,当导体ab向右运动时,ab做切割磁感线运动,导体中就会产生感应电流,会观察到的现象是电流表指针偏转,这是磁生电现象,即电磁感应现象,工农业生产中的发电机就应用了此原理;
感应电流的方向与导体运动的方向、磁场方向有关,对调N、S极,ab向左运动时,感应电流的方向不变,则电流表指针的偏转方向不改变。(3)当空气中尘埃量达到一定值时,由于尘埃的反射,部分光越过挡板射到光敏电阻上时,电路中的电流增大,根据欧姆定律可知光敏电阻的阻值减小;
当电路中的电流增大,电磁铁的磁性增强,吸引衔铁,使动触点和下面的静触点接触,开启自动除尘模式,所以下面的b是除尘器,上面的a是指示灯。
故答案为:(1)N;北。(2)电磁感应;发电机;不改变。(3)减小;增强;b。
【分析】(1)磁体受地磁场的影响,北极指北;(2)导体做切割磁感线运动,导体中就会产生感应电流,这是磁生电现象,制作了发电机;(3)当电磁铁的电流增大时,磁性增强,使工作电路接通报警。
五、计算题
30.
解:(1)电热丝的电阻:R丝=
=121Ω
(2)空气吸收的热量:Q=cmΔt=1.0×103×1.28×45=57600J
空气获得的有用能量:W有用=
W机械+Q=3240+57600=60840J
电吹风消耗的电能:W=P总t=420×180=75600J
电吹风的能量转化效率:η=80%
(3)丙;既能吹出冷风,又能吹出热风,还可保证开关闭合时,电动机先工作,防止电热丝单独工作(或干烧)被烧毁。
【分析】本题是一道综合性的试题,涉及到电阻、电功率、热量、能量的效率的计算,知识点较多,难度较大。
21世纪教育网
www.21cnjy.com
精品试卷·第
2

(共
2
页)
HYPERLINK
"http://21世纪教育网(www.21cnjy.com)
"
21世纪教育网(www.21cnjy.com)
