一．选择题

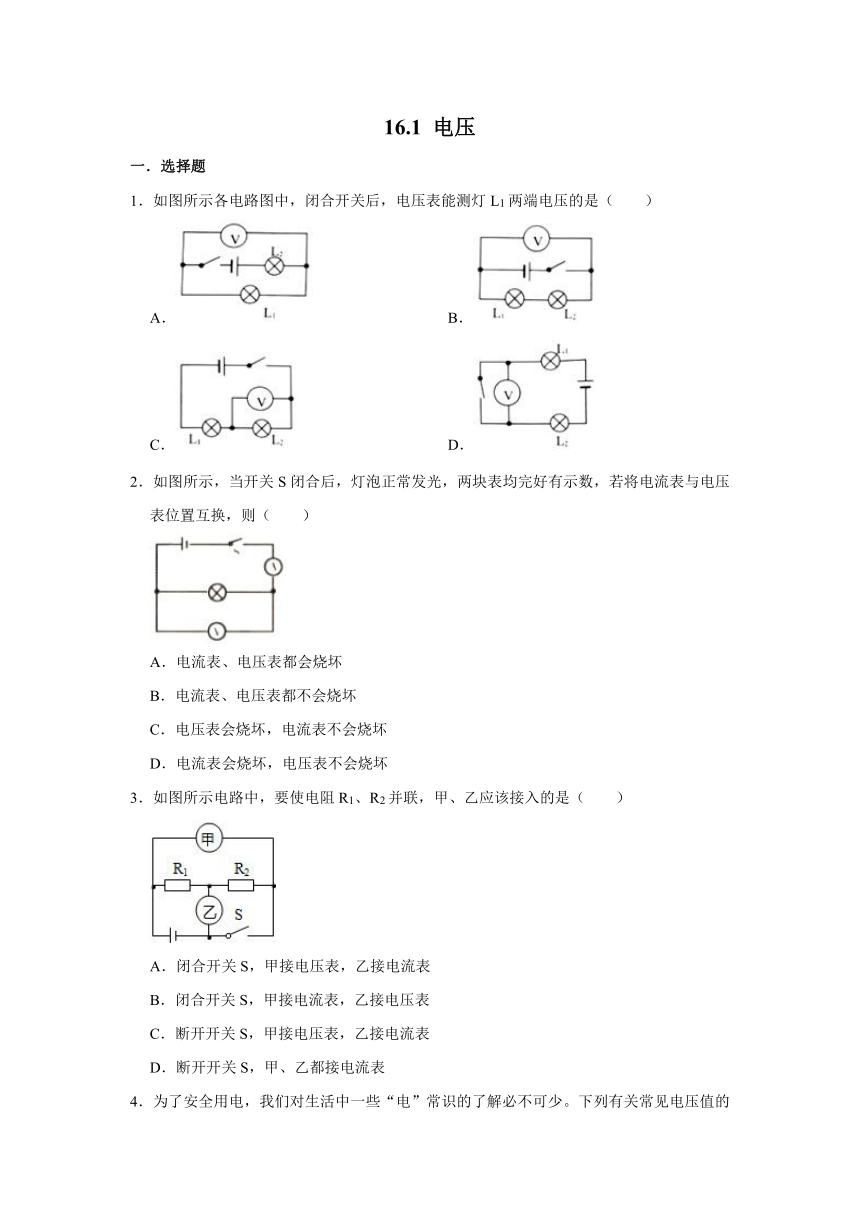

1．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（　　）
A．
B．
C．
D．
2．如图所示，当开关S闭合后，灯泡正常发光，两块表均完好有示数，若将电流表与电压表位置互换，则（　　）
A．电流表、电压表都会烧坏
B．电流表、电压表都不会烧坏
C．电压表会烧坏，电流表不会烧坏
D．电流表会烧坏，电压表不会烧坏
3．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（　　）
A．闭合开关S，甲接电压表，乙接电流表
B．闭合开关S，甲接电流表，乙接电压表
C．断开开关S，甲接电压表，乙接电流表
D．断开开关S，甲、乙都接电流表
4．为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，正确的是（　　）
A．一节新干电池的电压约为2V
B．一节新蓄电池的电压约为1.5V
C．我国照明电路的电压是220V
D．对人体安全的电压是36V

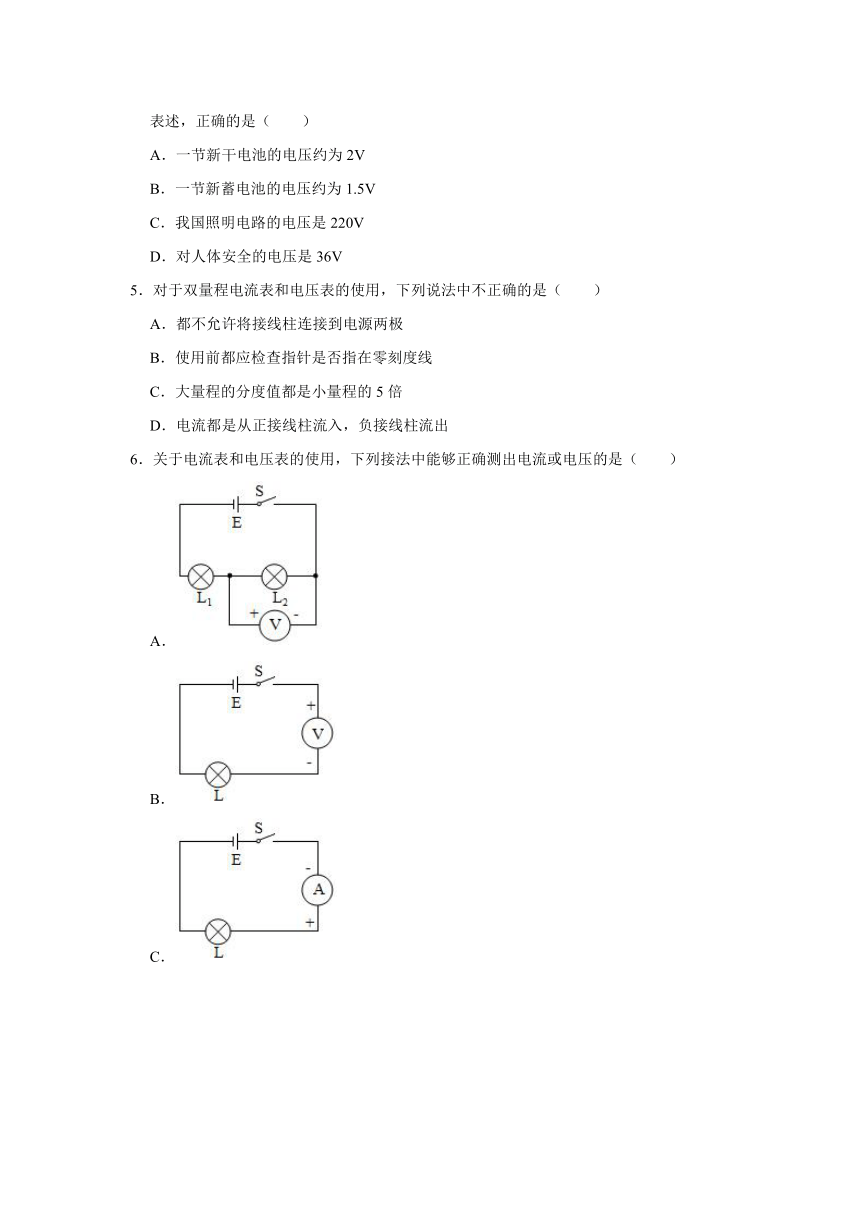

5．对于双量程电流表和电压表的使用，下列说法中不正确的是（　　）
A．都不允许将接线柱连接到电源两极
B．使用前都应检查指针是否指在零刻度线
C．大量程的分度值都是小量程的5倍
D．电流都是从正接线柱流入，负接线柱流出
6．关于电流表和电压表的使用，下列接法中能够正确测出电流或电压的是（　　）
A．
B．
C．
D．

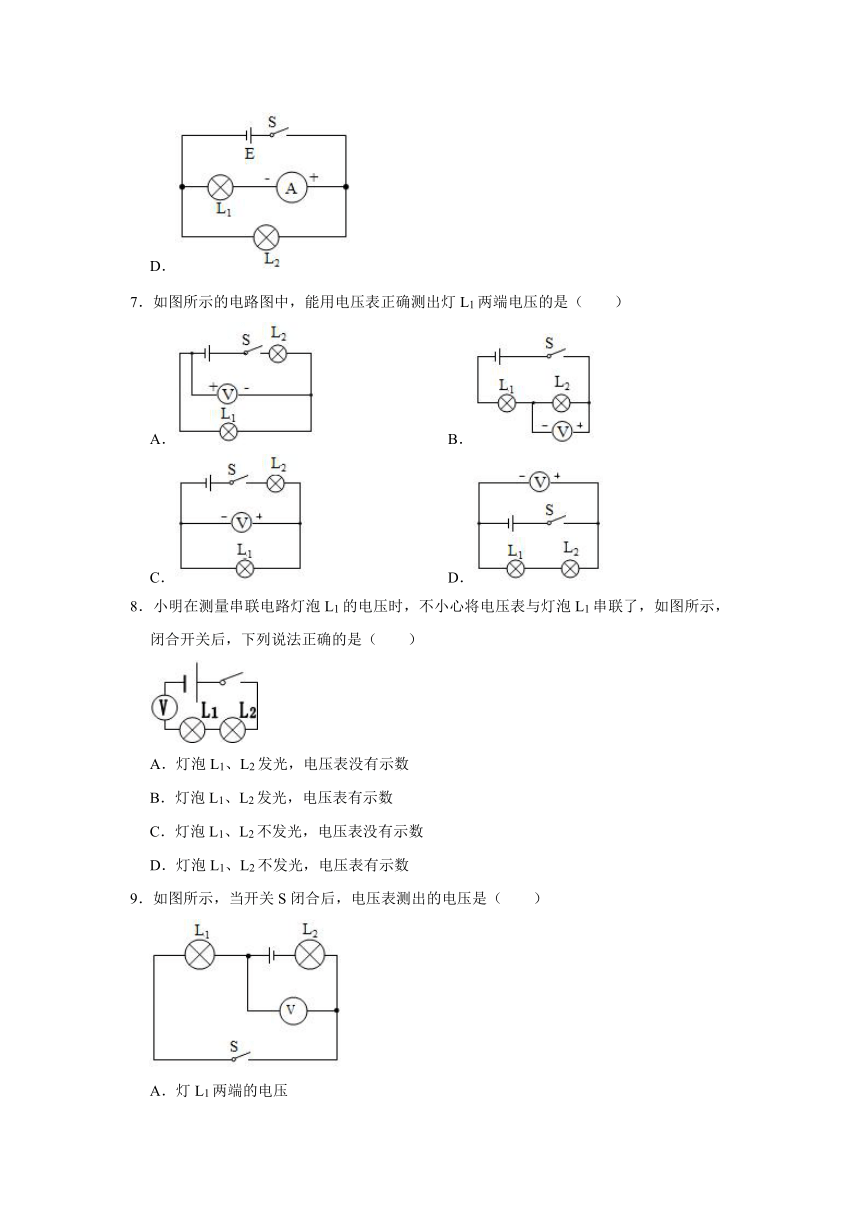

7．如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（　　）
A．
B．
C．
D．
8．小明在测量串联电路灯泡L1的电压时，不小心将电压表与灯泡L1串联了，如图所示，闭合开关后，下列说法正确的是（　　）
A．灯泡L1、L2发光，电压表没有示数
B．灯泡L1、L2发光，电压表有示数
C．灯泡L1、L2不发光，电压表没有示数
D．灯泡L1、L2不发光，电压表有示数
9．如图所示，当开关S闭合后，电压表测出的电压是（　　）
A．灯L1两端的电压
B．灯L
2两端的电压
C．灯L1和L
2两端的总电压
D．电源两端的电压

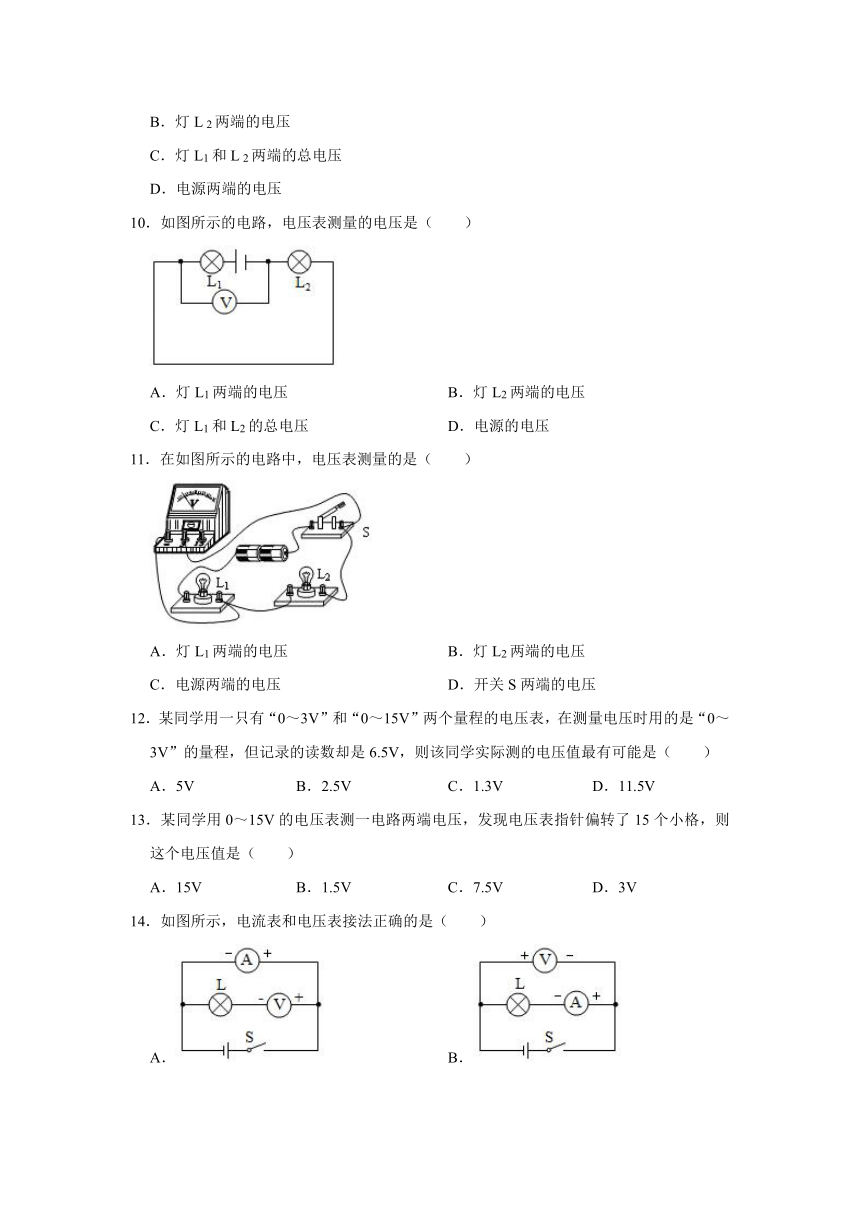

10．如图所示的电路，电压表测量的电压是（　　）
A．灯L1两端的电压
B．灯L2两端的电压
C．灯L1和L2的总电压
D．电源的电压
11．在如图所示的电路中，电压表测量的是（　　）
A．灯L1两端的电压
B．灯L2两端的电压
C．电源两端的电压
D．开关S两端的电压
12．某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是（　　）
A．5V
B．2.5V
C．1.3V
D．11.5V
13．某同学用0～15V的电压表测一电路两端电压，发现电压表指针偏转了15个小格，则这个电压值是（　　）
A．15V
B．1.5V
C．7.5V
D．3V
14．如图所示，电流表和电压表接法正确的是（　　）
A．
B．
C．
D．

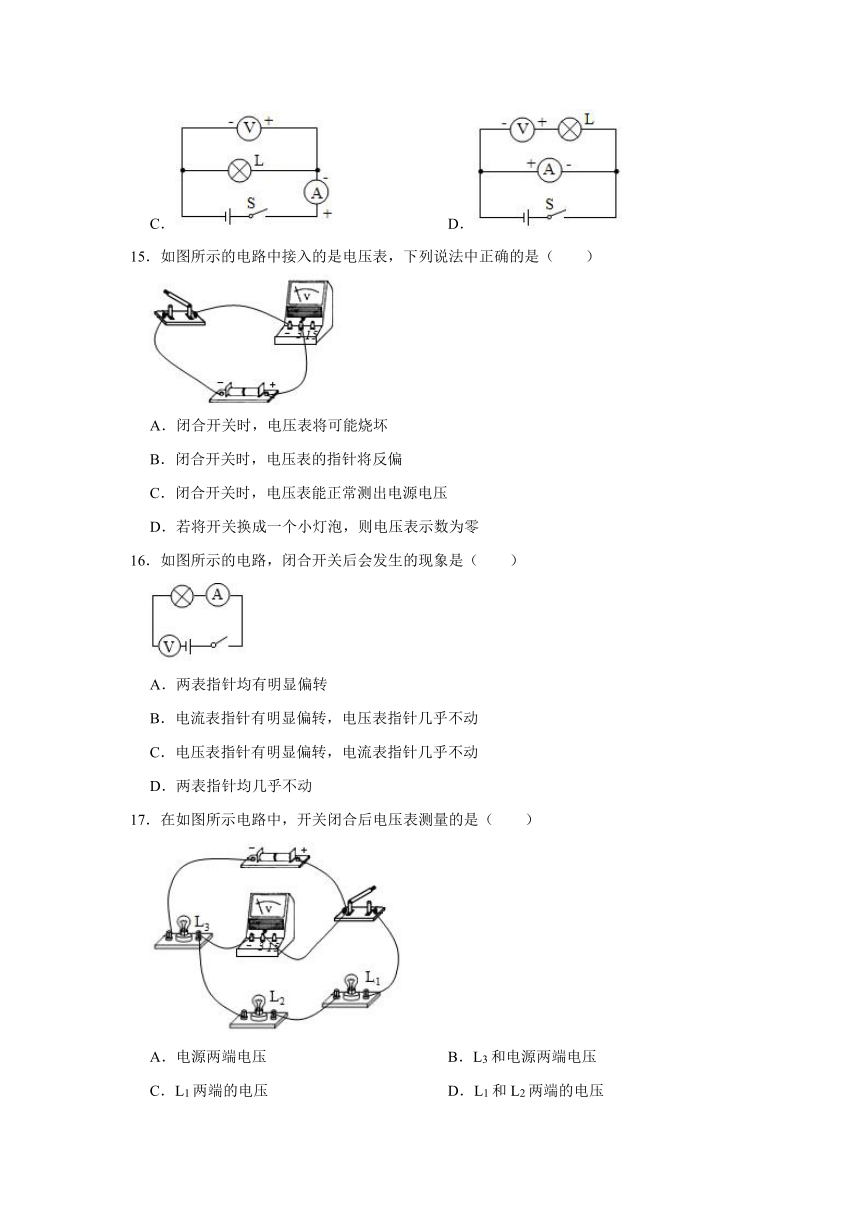

15．如图所示的电路中接入的是电压表，下列说法中正确的是（　　）
A．闭合开关时，电压表将可能烧坏
B．闭合开关时，电压表的指针将反偏
C．闭合开关时，电压表能正常测出电源电压
D．若将开关换成一个小灯泡，则电压表示数为零
16．如图所示的电路，闭合开关后会发生的现象是（　　）
A．两表指针均有明显偏转
B．电流表指针有明显偏转，电压表指针几乎不动
C．电压表指针有明显偏转，电流表指针几乎不动
D．两表指针均几乎不动
17．在如图所示电路中，开关闭合后电压表测量的是（　　）
A．电源两端电压
B．L3和电源两端电压
C．L1两端的电压
D．L1和L2两端的电压
二．填空题
18．我们日常生活照明电压是　
　V，电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有　
　，而具有了　
　的特性。
19．生活中的电压：
（1）电视机的遥控器中有两节7号串联的电压　
　V。
（2）家庭电路的电压　
　V。
（3）手机电池的电压　
　V。
（4）人体安全电压　
　V。
20．　
　是形成电流的原因，电源是提供　
　的装置。电压的单位是　
　，用符号　
　表示。测量电压的仪器也叫　
　表，在电路图中用符号　
　表示。
三．作图题
21．如图，请在圈内填入合适的电表，使L1、L2组成并联电路。
22．在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路。
23．若要使两灯泡并联，请在圆圈中填上合适的电表。
四．解答题
24．如图所示，a、b、c是三个电表，且电路连接没有错误，两个灯泡均正常发光，已知a、b、c三个电表读得的数值依次为1.5、1.2、2.5（单位是A或V）。则电源电压为　
　V；通过L1的电流是　
　A。
参考答案
一．选择题
1．解：
A．由电路图可知，灯L1与L2串联，电压表虽在最上面，但是与L1并联，测的是L1两端的电压，故A符合题意；
B．由电路图可知，电压表与电源并联，测的是电源两端的电压，故B不符合题意；
C．由电路图可知，灯L1与L2串联，电压表与L2并联，测的是L2两端电压，故C不符合题意；
D．由电路图可知，电压表与开关并联，电压表被短路无示数，故D不符合题意。
故选：A。
2．解：电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联；因为电压表的电阻很大，电路中电流很小，所以不会烧坏电流表和电压表。
故选：B。
3．解：电流表应串联在电路中，电压表应并联在电路中；
由图可知，要使R1、R2并联，则电流从电源正极流出，依次经过两条路径，最终回到负极，故一条路径为R1、乙电表、负极，另一条路径为甲电表、R2、乙电表回负极，由此可知，开关S应处于断开状态，甲、乙都为电流表，故D正确。
故选：D。
4．解：
A、一节新干电池电压为1.5V，故A错误；
B、一节新蓄电池的电压为2V，故B错误；
C、我国照明电路的电压是220V，故C正确；
D、对人体安全的电压是不高于36V，故D错误。
故选：C。
5．解：
A、绝对不允许不通过任何用电器而直接把电流表接在电源两极，这样会使通过电流表的电流过大，烧毁电流表；
电压表可以直接接在电源的两极上，此时测量电源电压，故A错误；
B、使用电流表或电压表之前，要检查指针是否指在零刻度线，必要时进行调零，故B正确；
C、电流表和电压表的大量程的分度值都是小量程的5倍，故C正确；
D、使用电流表或电压表时，必须让电流从电流表、电压表的正接线柱流入，负接线柱流出，故D正确。
故选：A。
6．解：A、根据图示可知，两灯泡串联，电压表与其中一个灯泡并联，但电流从电压表的负接线柱流入，正接线柱流出，故A错误；
B、因为电压表与灯泡串联在电源两端，故B错误；
C、根据电路图可知，电流表与灯泡串联，但电流是从电流表的负接线柱流入，正接线柱流出的，故C错误。
D、根据电路图可知，两灯泡并联，电流表与一个灯泡串联，并且电流从电流表的正接线柱流入，负接线柱流出，故D正确。
故选：D。
7．解：A、由图可知，电压表接到了L1的两端，但正负接线柱接反了，故A错误。
B、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故B错误。
C、由图可知，电压表与L1并联，正负接线柱正确，故C正确。
D、由图可知，电压表测的是两灯串联的总电压，或电源电压，故D错误。
故选：C。
8．解：电压表串联在电路中，由于其电阻太大，所以灯泡L1、L2不发光，电压表通过灯泡与电源的两极相连，所以示数几乎等于电源电压。
故选：D。
9．解：由电路图可以看出，当开关闭合后，电压表和L2、电源构成一个方框，所以电压表测量的是方框以外的L1两端的电压。
故选：A。
10．解：在图中，电压表把电路分为两部分：①L1和电源；②L2；因为L1和电源在一起了，所以它测量的是不包括电源的L2的电压。
故选：B。
11．解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压。
故选：B。
12．解：
该同学在测量电压时用的是0～3V的量程（分度值应为0.1V），但记录的读数却是6.5V，所以他是根据0～15V量程进行读数的；
电压表大量程的分度值是小量程分度值的5倍，所以，0～15V量程读数是6.5V，则0～3V量程的正确读数是＝1.3V。
故选：C。
13．解：电压表使用的0～15V量程，每一个小格代表0.5V，电压为7.5V。
故选：C。
14．解：A、电流表并联，会造成短路，电压表也不应该与灯泡串联，故A错误；
B、电压表正负接线柱接反了，电压表连接错误，故B错误；
C、电压表与用电器并联，电流表串联在电路中，电表正负接线柱连接正确，故C正确；
D、电流表并联，会造成短路，且正负接线柱接反了；同时电压表也不应该与灯泡串联，故D错误；
故选：C。
15．解：
（1）由图可知：电源为两节干电池组成，则电源电压为3V，电压表的量程为0～3V，
根据干电池的正负极可知：闭合开关后，电流从电压表的“+“接线柱流入，从“﹣“接线柱流出，
所以符合电压表的使用规则；故闭合开关时，电压表能正常测出电源电压，故AB错误，C正确；
（2）若将开关换成一个小灯泡，则电压表与灯泡串联在电源的两端，由于电压表相当于开路，则灯泡不亮，但电压表的正负接线柱通过灯泡与电源的正负两级相连，所以电压表测量电源电压，示数为3V，故D错误。
故选：C。
16．解：由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压，所以闭合开关S后电压表指针有明显偏转；而电路中几乎没有电流，即电流表指针几乎不动。
故选：C。
17．解：由图知，三个灯泡串联，电压表与灯泡L1、L2并联，所以测量灯泡L1和L2两端的电压，故D正确。
故选：D。
二．填空题
18．解：（1）照明电路的电压为220V；
（2）电视机工作时，屏幕上会带有电荷；带电体具有吸引轻小物体的特性。
故答案为：220；电荷；吸引轻小物体。
19．解：（1）一节干电池的电压是1.5V；故两节干电池串联电压为3V；
（2）家庭电路的电压为220V；
（3）手机电池电压3.7V；
（4）对人体安全的电压为不高于36V；
故答案为：（1）3；（2）220；（3）3.7；（4）不高于36V。
20．解：电压使电路中形成电流，电源是提供电压的装置；电压的单位是伏特，用符号V表示。
测量电压的仪器也叫电压表，在电路图中用符号表示。
故答案为：电压；电压；伏特；V；电压；。
三．作图题
21．解：由图知，要使灯L1与L2并联，电流从电源正极流出，经过开关和左边电表后开始分支，所以左边圈内为电流表；
一支路经过L1，另一支路经过上面的电表和L2，所以上面的电表为电流表；然后两支路汇合回到电源负极，其中下面的电表并联在灯泡L2的两端，为电压表，如图所示：
。
22．解：根据电流表与被测电路串联，电压表与被测电路并联可知，上面的圈与上面灯泡串联，所以是电流表，中间的圈与L1串联，因此是电流表，下边的圈与灯泡并联，所以是电压表。如图所示：
23．解：
由电路图可知，若要使两灯泡并联，该电路应有两条路径，故左上圆圈中是电流表，左下圆圈中也是电流表，右边圆圈中是相当于断路的电压表，如下图所示：
四．解答题
24．解：因两灯正常工作，则两灯和电源之间必定是通路，即a、b应为电流表；而c若为电流表，则电源被短路，故c只能为电压表；a测量通过干路的电流，则I＝1.5A；b测量通过L2的电流，则I2＝1.2A．c测量电源电压，故电源电压是2.5V；由于并联电路中，干路电流等于各支路电流之和，故通过灯L1的电流：I1＝I﹣I2＝1.5A﹣1.2A＝0.3A。
故答案为：2.5；0.3。
