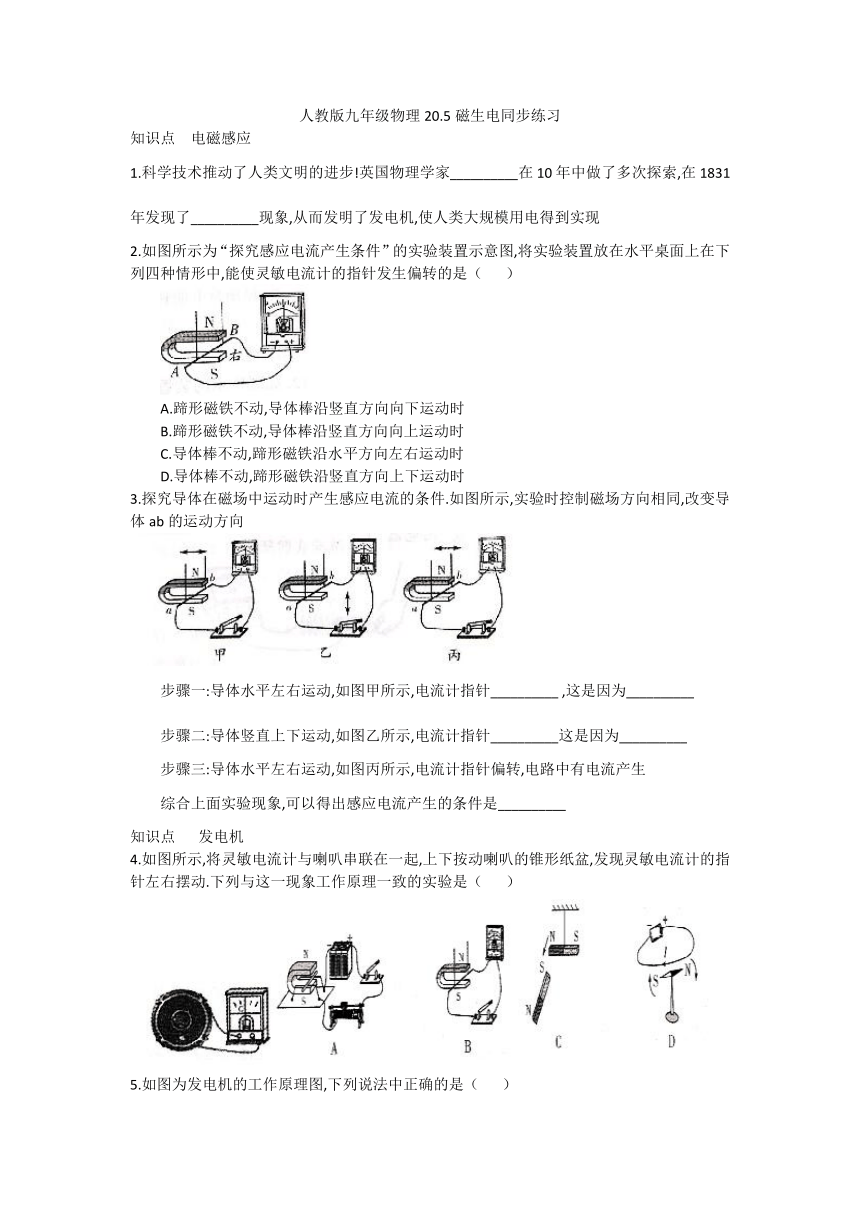

人教版九年级物理20.5磁生电同步练习
知识点
电磁感应
1.科学技术推动了人类文明的进步!英国物理学家__________在10年中做了多次探索,在1831年发现了__________现象,从而发明了发电机,使人类大规模用电得到实现
2.如图所示为“探究感应电流产生条件”的实验装置示意图,将实验装置放在水平桌面上在下列四种情形中,能使灵敏电流计的指针发生偏转的是（
）
A.蹄形磁铁不动,导体棒沿竖直方向向下运动时
B.蹄形磁铁不动,导体棒沿竖直方向向上运动时
C.导体棒不动,蹄形磁铁沿水平方向左右运动时
D.导体棒不动,蹄形磁铁沿竖直方向上下运动时
3.探究导体在磁场中运动时产生感应电流的条件.如图所示,实验时控制磁场方向相同,改变导体ab的运动方向
步骤一:导体水平左右运动,如图甲所示,电流计指针__________
,这是因为__________
步骤二:导体竖直上下运动,如图乙所示,电流计指针__________这是因为__________
步骤三:导体水平左右运动,如图丙所示,电流计指针偏转,电路中有电流产生
综合上面实验现象,可以得出感应电流产生的条件是__________
知识点
发电机
4.如图所示,将灵敏电流计与喇叭串联在一起,上下按动喇叭的锥形纸盆,发现灵敏电流计的指针左右摆动.下列与这一现象工作原理一致的实验是（
）
5.如图为发电机的工作原理图,下列说法中正确的是（
）
A.发电机的基本原理是通电导体在磁场中受力的作用
B.发电机是将机械能转化为电能的装置
C.线圈在转动过程中,感应电流的大小不变
D.线圈在转动过程中,感应电流的方向不变
6.我国供生产和生活用的交流电,周期是0.02s,频率是__________Hz,交流发电机的原理是__________它工作时,把__________能转化为__________
能
知识点
动圈式话筒
7.如图是动圈式话筒构造示意图,它是利用__________原理工作的.当你对着它说话或唱歌时,人声带由于__________而产生的声音,通过传播到膜片,使膜片以及与膜片相连的线圈在磁场中运动线圈的这种运动能产生随着声音变化而变化的__________线圈在运动中能量的转化情况是__________
提分训练
8.如图所示,同学们在进行“什么情况下磁可以生电”的探究.实验中尝试采用①增强磁场;②增大导体切割磁感线的速度;③用多匝线圈的一边代替导体ab;④让导线倾斜切割磁感线;⑤导体ab换成粗导体的方法来增大感应电流.能明显增大感应电流的方法是（
）
A.①②
B.①②③
C.①②③④
D.①②③⑤
9.波士顿大学的科学家设计了一种“波浪能量采集船”.如图所示,在船的两侧装有可触及水面的“工作臂”,“工作臂”的底端装有手掌状的、紧贴水面的浮标.当波浪使浮标上下浮动时,工作臂就前后移动,完成能量的采集,并把它们储存到船上的大容量电池中.下列选项中与“波浪能量采集船”能量采集原理相同的是（
）
10.小罗把两个玩具电机用导线连接在一起(如图),用力快速拨动甲电机的转叶,发现乙电机的转叶也缓慢转动起来.对这个现象分析正确的是（
）
A.“甲电机”将电能转化为机械能
B.“乙电机”将机械能转化为电能
C.“甲电机”依据电磁感应来工作
D.两电机的工作原理是相同的
11.如图是一种手摇发电的手电筒.这个手电筒外壳透明,可以清晰地看到里面有一个线圈和一个磁体.当沿图中箭头方向来回摇动时,小灯泡发光以下说法正确的是（
）
A.灯丝中电流方向保持不变
B.摇动时电能转化为机械能
C.该现象属于电磁感应现象
D.此装置与电动机原理相同
12.如图所示的装置,当将条形磁铁向右插入螺线管时,灵敏电流表的指针向右偏转,这是__________现象;而后将磁铁从螺线管中向左拔出时,灵敏电流表的指针会向__________(选填“左”或“右”)偏转上述过程中,螺线管相当于__________(选填“电源”或“用电器”)
13.新能源电动汽车在节能减排技术上不断改进.采用了能量回收系统,汽车下坡时,电动机会自动切换成发电机进行发电,并将电能储存在电池中,从而达到“刹车”保持匀速行驶的目的,储电过程把__________能转化为__________能,电动机能自动切换成发电机是由于它们有共同的构造是__________
14.如图所示,将甲、乙两个微型电动机的转轴对接并固定在一起,闭合开关后两电动机起转动,小灯泡发光.此处产生电磁感应现象的是__________(选填“甲”或“乙”)电动机.该过程中能量转化是将电能→__________能→电能,最终转化为内能和光能.
15.如图,将小电风扇与小灯泡连接,用手快速拔动风扇叶片,观察到小灯泡发光,此时小电风扇相当于__________机,电路可简化为__________
(选填“A”或“B”）
16.在探究产生感应电流的条件时小东采用了如图所示的实验装置.闭合开关后,小东左右移动金属棒ab,均未发现电流表的指针发生偏转.经检查,全部实验器材均无故障且连接无误.请你猜想电流表指针不偏转的原因是__________写出检验猜想的方法:__________
答案
1.法拉第
电磁感应
2.C
3.不偏转
开关没有闭合
不偏转
导体ab没有切割磁感线
闭合电路的一部分导体在磁场中做切割磁感线运动
4.B
5.B
6.50
电磁感应
机械
电
7.电磁感应
振动
空气
电流
机械能转化为电能
8.B
9.B
10.C
11.C
12.电磁感应
左
电源
13.机械
电
电磁铁和线圈
14.甲
机械
15.发电
A
16.感应电流太小
将电流表更换为灵敏电流计,再进行实验
