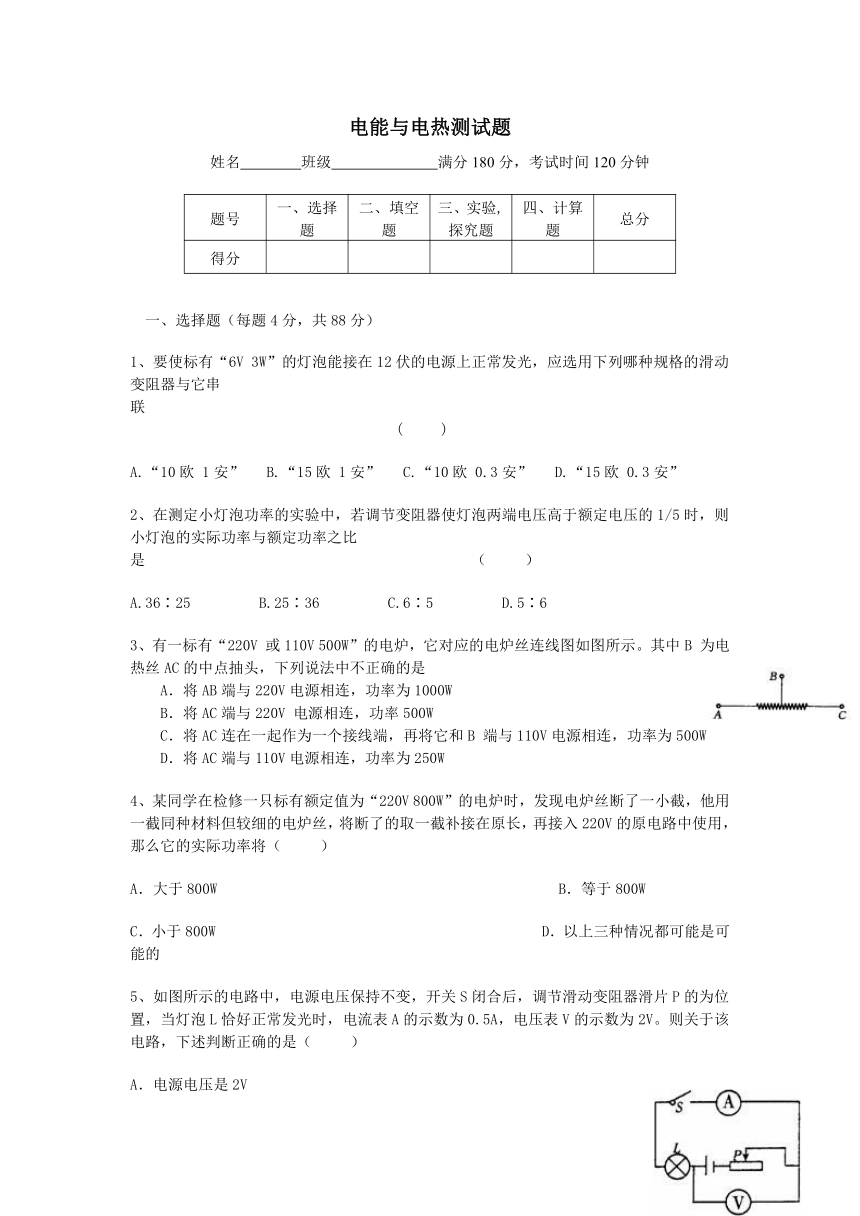

电能与电热测试题
姓名 班级 满分180分，考试时间120分钟
题号 一、选择题 二、填空题 三、实验,探究题 四、计算题 总分
得分
一、选择题（每题4分，共88分）
1、要使标有“6V 3W”的灯泡能接在12伏的电源上正常发光，应选用下列哪种规格的滑动变阻器与它串联 ( )
A.“10欧 1安” B.“15欧 1安” C.“10欧 0.3安” D.“15欧 0.3安”
2、在测定小灯泡功率的实验中，若调节变阻器使灯泡两端电压高于额定电压的1/5时，则小灯泡的实际功率与额定功率之比是 （ ）
A.36∶25 B.25∶36 C.6∶5 D.5∶6
3、有一标有“220V 或110V 500W”的电炉，它对应的电炉丝连线图如图所示。其中B 为电热丝AC的中点抽头，下列说法中不正确的是
A．将AB端与220V电源相连，功率为1000W
B．将AC端与220V 电源相连，功率500W
C．将AC连在一起作为一个接线端，再将它和B 端与110V电源相连，功率为500W
D．将AC端与110V电源相连，功率为250W
4、某同学在检修一只标有额定值为“220V 800W”的电炉时，发现电炉丝断了一小截，他用一截同种材料但较细的电炉丝，将断了的取一截补接在原长，再接入220V的原电路中使用，那么它的实际功率将（ ）
A．大于800W B．等于800W
C．小于800W D．以上三种情况都可能是可能的
5、如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的为位置，当灯泡L恰好正常发光时，电流表A的示数为0.5A，电压表V的示数为2V。则关于该电路，下述判断正确的是（ ）
A．电源电压是2V

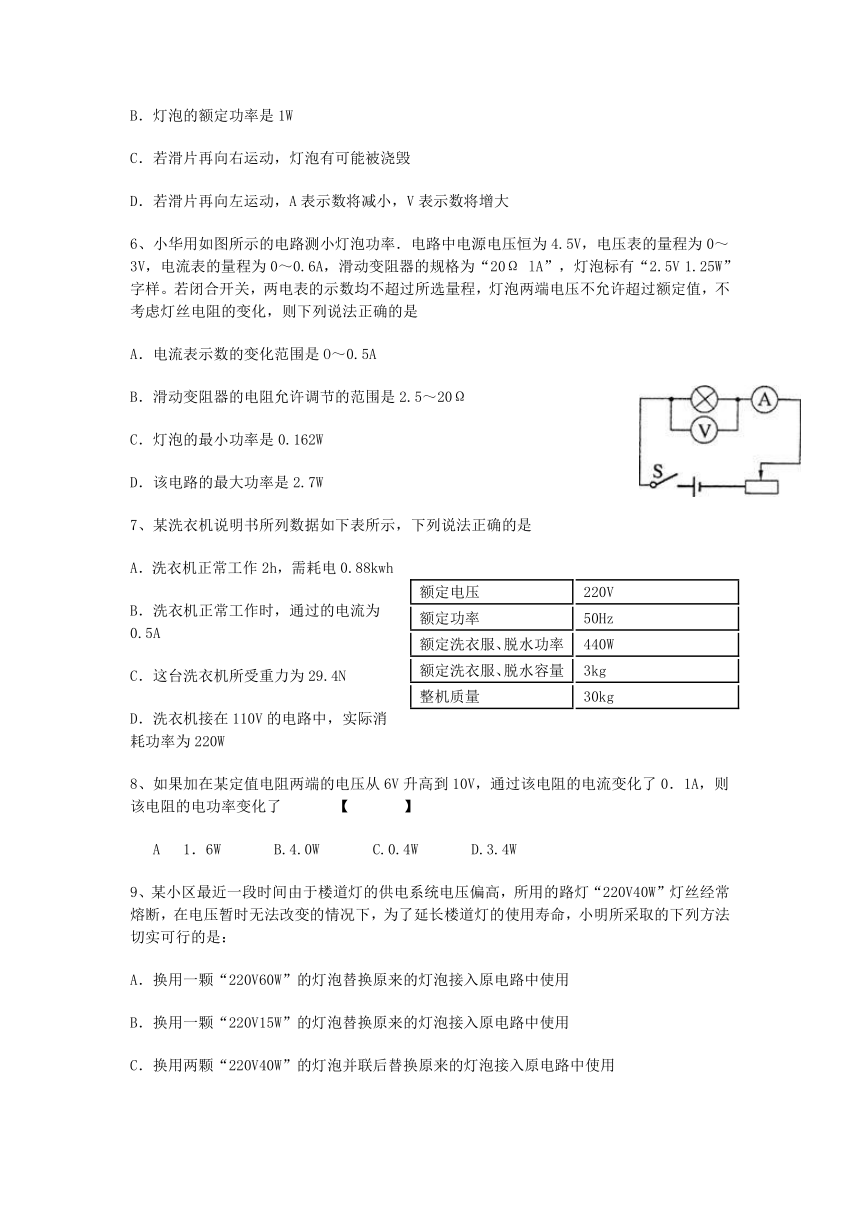

B．灯泡的额定功率是1W
C．若滑片再向右运动，灯泡有可能被浇毁
D．若滑片再向左运动，A表示数将减小，V表示数将增大
6、小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是
A．电流表示数的变化范围是O～0.5A
B．滑动变阻器的电阻允许调节的范围是2.5～20Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.7W
7、某洗衣机说明书所列数据如下表所示，下列说法正确的是
额定电压 220V
额定功率 50Hz
额定洗衣服、脱水功率 440W
额定洗衣服、脱水容量 3kg
整机质量 30kg
A．洗衣机正常工作2h，需耗电0.88kwh
B．洗衣机正常工作时，通过的电流为0.5A
C．这台洗衣机所受重力为29.4N
D．洗衣机接在110V的电路中，实际消耗功率为220W
8、如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0．1A，则该电阻的电功率变化了 【 】
A 1．6W B.4.0W C.0.4W D.3.4W
9、某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是：
A．换用一颗“220V60W”的灯泡替换原来的灯泡接入原电路中使用
B．换用一颗“220V15W”的灯泡替换原来的灯泡接入原电路中使用
C．换用两颗“220V40W”的灯泡并联后替换原来的灯泡接入原电路中使用

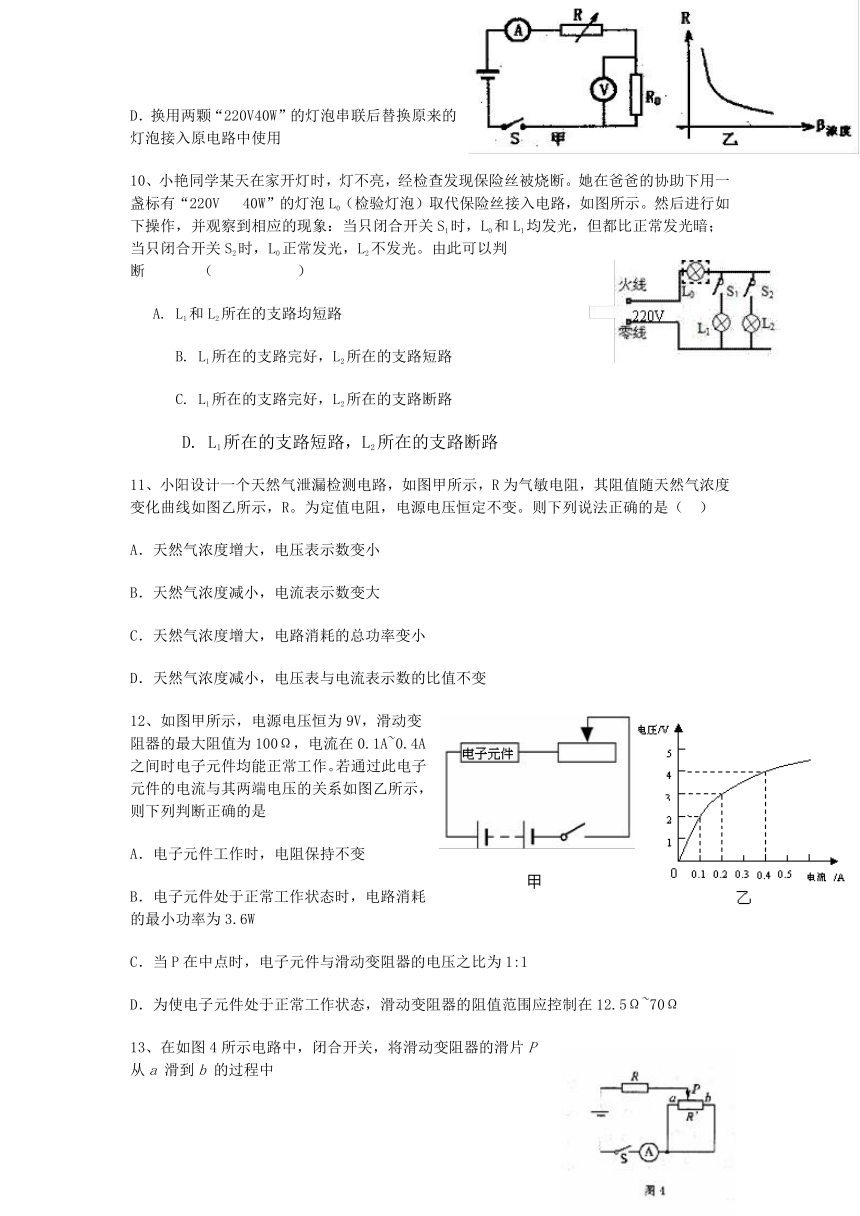

D．换用两颗“220V40W”的灯泡串联后替换原来的灯泡接入原电路中使用
10、小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断。她在爸爸的协助下用一盏标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合开关S2时，L0正常发光，L2不发光。由此可以判断 （ ）
A. L1和L2所在的支路均短路
B. L1所在的支路完好，L2所在的支路短路
C. L1所在的支路完好，L2所在的支路断路
D. L1所在的支路短路，L2所在的支路断路
11、小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R。为定值电阻，电源电压恒定不变。则下列说法正确的是（ ）
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗的总功率变小
D．天然气浓度减小，电压表与电流表示数的比值不变
12、如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是
A．电子元件工作时，电阻保持不变
B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6W
C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1
D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω~70Ω
13、在如图4所示电路中，闭合开关，将滑动变阻器的滑片P从a 滑到b 的过程中
A．电路中总电阻逐渐变大
B．电流表的示数先变大后变小
C．R 两端电压先变大后变小
D．R、R’的总功率先变小后变大
14、图7所示，电源电压为6 V，一只标有“3 V 3 w”的小灯泡与一个最大阻值为9 Ω的滑动变阻器串联，在保证电路安全工作的前提下，电路消耗的最大功率和滑动变阻器两端的最大电压分别为
A.6 W 4．5 V
B.4.5 W 6 V
C.6 W 6 V
D.9 W 4.5 V
15、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是
A．2.0V 0.8 W B．4.5V 0.5 W C．2.5V 1.0W D．4.5V 1.0W
16、如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20 ，定值电阻R0为5 。闭合开关后，移动滑片，发现能使电流表（“0~0.6A”或“0~3A”）和电压表（“0~3V”或“0~15V”）的指针同时达到满刻度线。则R0的电功率与电流的关系图像可能是（ ）
17、如图所示的电路中，电源电压为30V,定值电阻为30Ω，滑动变阻器标有"60Ω，1．5A"字样，在该电路正常使用的情况下，则（ ）

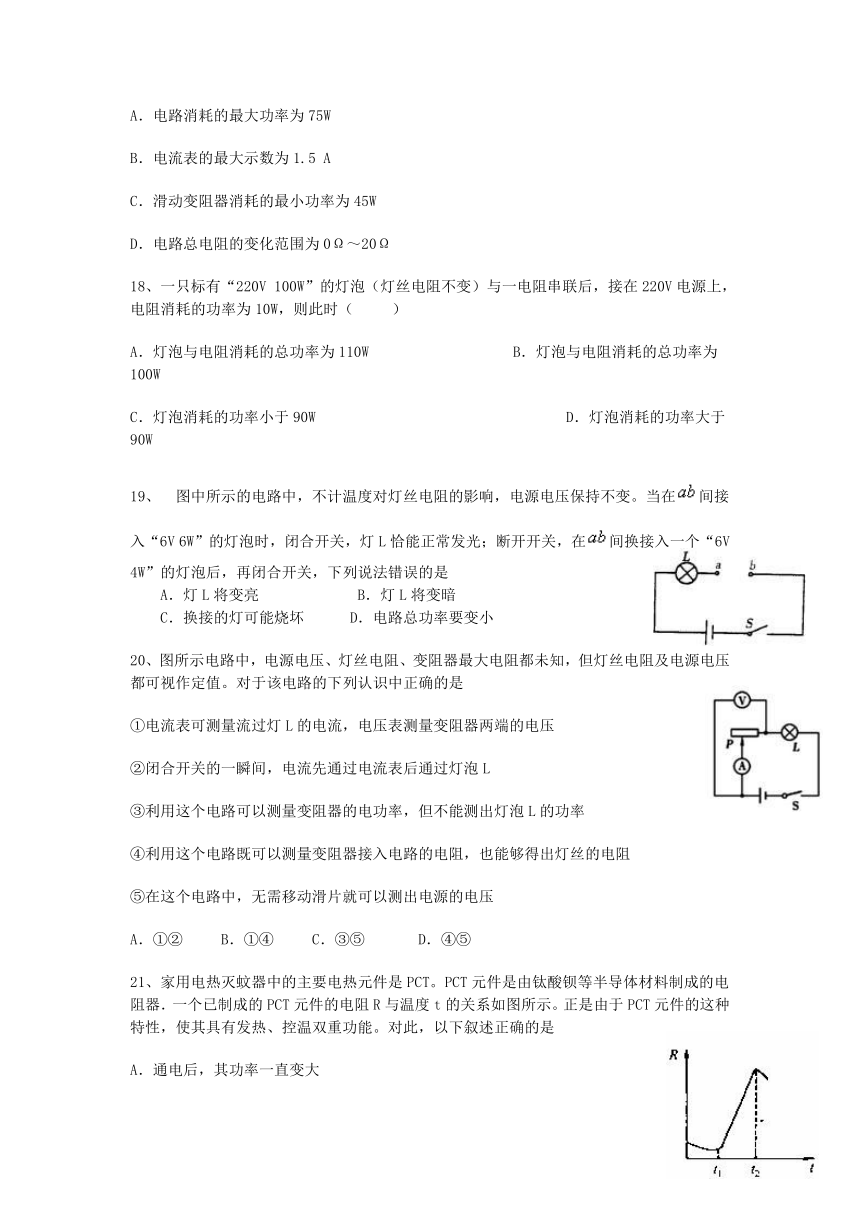

A．电路消耗的最大功率为75W
B．电流表的最大示数为1.5 A
C．滑动变阻器消耗的最小功率为45W
D．电路总电阻的变化范围为0Ω～20Ω
18、一只标有“220V 100W”的灯泡（灯丝电阻不变）与一电阻串联后，接在220V电源上，电阻消耗的功率为10W，则此时（ ）
A．灯泡与电阻消耗的总功率为110W B．灯泡与电阻消耗的总功率为100W
C．灯泡消耗的功率小于90W D．灯泡消耗的功率大于90W
19、 图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。当在间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在间换接入一个“6V 4W”的灯泡后，再闭合开关，下列说法错误的是
A．灯L将变亮 B．灯L将变暗
C．换接的灯可能烧坏 D．电路总功率要变小
20、图所示电路中，电源电压、灯丝电阻、变阻器最大电阻都未知，但灯丝电阻及电源电压都可视作定值。对于该电路的下列认识中正确的是
①电流表可测量流过灯L的电流，电压表测量变阻器两端的电压
②闭合开关的一瞬间，电流先通过电流表后通过灯泡L
③利用这个电路可以测量变阻器的电功率，但不能测出灯泡L的功率
④利用这个电路既可以测量变阻器接入电路的电阻，也能够得出灯丝的电阻
⑤在这个电路中，无需移动滑片就可以测出电源的电压
A．①② B．①④ C．③⑤ D．④⑤
21、家用电热灭蚊器中的主要电热元件是PCT。PCT元件是由钛酸钡等半导体材料制成的电阻器．一个已制成的PCT元件的电阻R与温度t的关系如图所示。正是由于PCT元件的这种特性，使其具有发热、控温双重功能。对此，以下叙述正确的是
A．通电后，其功率一直变大
B．通电后，其功率先减小后增大
C．当其产生的热量与散发的热量相等时，温度保持在ti－6日用各成环变
D．当其产生的热量与散发的热量相等时，温度保持在t；不变
22、将灯L接到电压为U的电路上时，灯的电功率为25瓦，若将灯L与一个电阻R串联后仍接在原电路上时，灯L消耗的电功率为16瓦，设灯丝电阻不变，则此电阻消耗的电功率是（ ）
A. 2瓦 B. 4瓦 C. 8瓦 D. 9瓦
二、填空题（共26分）
23、甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”，将它们串联后接在某电源上时，其中的一只灯泡恰能正常发光，这正常发光的灯泡是 灯，电源的电压是 伏。
24、一个白炽灯泡铭牌上标有“220V 100W”字样，则这盏灯的灯丝电阻为 Ω.如果灯丝断了之后,重新将灯丝搭上,设灯丝电阻变为440Ω,通电后,则灯丝中实际电流为 A。
25、如图所示．是某研究性学习小组利用"220V 60W”的灯泡L1和"220V 15w”的灯泡L2所设计的四个电路图。当把它们分别接人同一家庭电路中时，其中有一个电路消耗的功率最大，它消耗的最大功率为_______ W，消耗功率最小的电路图是_______。
26、某加热装置的工作原理如图7所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。当开关S1接b，S2断开时，它是处于 状态，此时电路功率为P1；当开关S1接a，S2闭合时，电路功率为P2，则P1∶P2＝ 。
27、图12是饮水机的工作原理电路图，其中S是一个温控开关，R1为电加热管。A、B是同型号不同颜色的指示灯。当开关S与1接触时，指示灯A与R1 联，当S与2接触时，电路中的电流与接1相比变 ，R1的电功率变 ，饮水机处于 （选填“加热”或“保温”）状态 。
28、一个实验用的电动机与电流表串联后接在６伏直流稳压电源上．闭合开关后电动机并没转动，这时电流表的读数为５安，检查发现电动机轴上的齿轮被卡住了．排除故障后，让电动机带动轻负载转动，这时电流表的读数为１安，由此可以算出，此时电能做机械功的功率为_______瓦。
29、电吹风是现代家庭的常用电器。如图所示是某电吹风的电路原理图。R是电热丝，M是带动风扇转动的电动机，该电吹风的主要技术参数如表格所示。当吹风时，该电吹风正常工作1min消耗的电能是 J，通过R的电流是 A。
30、现代家庭部分高清超平彩电采用LED技术，LED是发光二极管简称。在照明应用上，实验室通过实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同有关数据如下表
二种灯 LED灯 白炽灯
发光原理 二极管发光 钨丝高温发光
额定电压 24伏 220伏
响应时间 10-9秒 10-3秒
额定功率 12瓦 100瓦
（1）请根据以上材料说明使用LED灯的其中一个优点
__________________________ _
（2）LED灯正常工作时的电流是______________A．每天都正常工作10小时，使用LED灯比使用白炽灯可节约电能为________kW·h.
（3）若以一个LED灯一天省电0.84 kW·h计算，这些电能可将______________kg的水从20℃加热到100℃．(1kW·h =3 .6×J； c水=4.2×103J／(kg·℃))
三、实验,探究题（共38分）
31、（9分）小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究。
(1)请你用笔画线代替导线，根据图16所示的电路图，将图17所示实物图连接完整。
(2)若小雷连接Eg路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的 _．(选填“A、B”或“C、D”)接线柱接入了电路。
(3)小雷排除故障后，按图17所示的电路继续进行实验：
①闭合开关，滑片P向_ (选填“A"或“B")端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
次数 电压／V 实际功率／W 电阻Ω
1 1．6 O．20 O．32 8．00
2 2．5 O．24 O．60 1O.42
3 2．8 O．26 O．73 1O．77
②请将记录数据时遗漏的物理量和单位填入表格的空格处。
(4)小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 据得出的结论是小灯泡越亮，它的实际功率越_ __。
(5)用L2替换L1重复上面的实验时，需要改变_ _表的量程，发现灯L2的亮度变化规律与灯L1相似。
(6)小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。"这种说法错误的原因是小雷忽略了 对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。"你认为这种说法_ __(选填“正确”或“错误”)。
32、（9分）如下图所示某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2．2V。
（1）连接电路时，开关应处于 状态，闭合开关前，变阻器的滑片P应处于 端（选填C或D）。
（2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将 ，电，流表的示数将 。（填变化情况）
（3）实际实验的有关记录与计算如下表：
实验次数 1 2 3
电压（V） 2．2 1．5 2．5
电流（A） 0．22 0．16 0．24
功率（W） 0．48 0．24 0．60
从表中可知，该小灯泡的额定功率是 。该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。你认为，根据他观察的现象和实验数据分析，可得出的结论是 。
（4）他还注意到，实验记录也可以用来计算灯丝的电阻，完成的有关计算如下表：
实验次数 1 2 3
电压（V） 2．2 1．5 2．5
电流（A） 0．22 0．16 0．24
灯丝电阻（Ω） 10．0 9．38 10．4
这位同学有些纳闷：导体的电阻不是与电压、电流无关吗，怎么三次计算的灯丝电阻却不一样呢？请你对此作一种可能性的解释： 。
33、（5分）在图所示电路中，电源电压恒定不变。当滑动变阻器R接入电路的电阻增大时，通过它的电流减小而它两端的电压却增大，它消耗的电功率是增大还是减小呢？小华为了探究这一问题，找到了图中所示的各种器材。经过认真仔细的实验，他记录下在滑动变阻器R的电阻不断增大时的各组实验数据，并计算出了相应的电功率，如下表。
实验序号 1 2 3 4 5
电流I/A 0.5 0.44 0.4 0.36 0.3
电压U/V 0.5 0.8 1.0 1.2 1.5
电功率P/W 0.25 0.35 0.40 0.43 0.45
(1)请你用笔画线代替导线将图10中的各种器材连成小华进行实验的电路。
(2)分析上表数据，写出小华能得出的结论：_________________________________________
_______________________________________________________________________________。
(3)就这一问题的研究，你认为小华收集的数据是否充分？请说明理由：
34、（7分）图11所示的电路是“探究电流做功与哪些因素有关”的实验装置．
(1)请根据连好的实物电路图，在虚线框内将相应的电路原理图补充完整．
(2)根据此装置现在的连接方式，可以判断它是探究电流做功与____的关系，因此所逡彝的两段电阻丝的电阻大小应该 ．
(3)在这个实验中，电流做功的多少，是通过煤油温度变化的大小体现出来，在此过程中 能转化为 能。实验前如果使两瓶煤油的 、 都相同，更便于观察．
35、（8分）甲同学在用电炉烧水时发现电炉丝热得发红，而与它相连的导线却几乎不发热。甲同学猜想“电阻越大，发热功率越大”。而乙同学在用电炉烧水时发现，将两个电阻不同的电炉分别接到家庭电路中时，电阻小的电炉烧水快些，相同时间内产生的热量多些。乙同学猜想“电阻越小，发热功率越大”。
现有镍铬合金丝做的电阻Rl和R2，阻值分别为5Ω和10Ω，两个相同的容器中装入质量和温度都相同的煤油，另有温度计、电池组、开关、导线、变阻器等实验器材。
(1)为了验证甲同学的猜想，请利用以上器材设计实验，用笔画线代替导线连接好图甲的电路。
(2)下表是验证甲同学的猜想时实验得到的数据：
从上述实验数据分析发现，发热功率与电阻的关系是 ______ 。
(3)电流产生热量的多少不易直接测量。因此，在这个实验中是通过比较 ______ 来比较电阻Rl、R2产生热量的多少。
(4)为验证乙同学的猜想，请在图乙的方框中画出实验电路图。
(5)甲同学与乙同学观察到的现象似乎有矛盾，请加以分析。 ______
四、计算题（共28分）
36、（9分）如图，电源电压l8 V且保持不变，电流表接“0～0.6 A”量程，电压表接“0～15 V”量程，灯泡上标有“6 V 3 W”字样，灯丝电阻保持恒定不变。求：
(1)灯泡正常发光时的电流；
(2)当电流表的示数为0.4 A时，电压表的示数；
(3)为了保证电路的安全，滑动变阻器的最大阻值和允许接入的最小电阻.
37、（9分）如图14所示的电路，电源电压不变，滑动变阻器的最大阻值为20Ω。闭合开关，当滑动变阻器的滑片P滑到a端时，小灯泡完全熄灭，电流表的示数为0.3 A；当滑动变阻器的滑片P滑到b端时，小灯泡恰好正常发光，电流表示数为0.8 A。求：
（1）电源电压。
（2）灯泡正常发光1min消耗的电能。
（3）灯泡正常发光时，电路的总电阻。
38、（10分）在计算电动机工作时所消耗的电功率时，小杰和小施产生了不同意见。小杰利用公式P=IU计算电动机所消耗的电功率，小施利用P=I2R来计算电动机所消耗的电功率。
（已知：电动机线圈电阻为R，电动机工作时两端的电压为U,通过电动机的电流强度为I)
（1）请你判断这两位同学计算电动机所消耗的电功率的方法是否正确，并说明理由。
（2）求这台电动机在时间t内，电动机线圈产生的热量。
（3）求电动机在时间t内所做的机械功。
参考答案
一、选择题
1 2 3 4 5 6 7 8 9 10 11
B A D C A C A A D B D
12 13 14 15 16 17 18 19 20 21 22
D D A B C A C A B C B
二、填空题
23、__乙_ __30_ 24、484，0.5 25、75；丙 26、保温 1∶4 27、串 小 小 保温
28、4.8 29、7.26×104 5
30、（1）节能（或“额定电压较低”、“响应时间较短”、“光照强度相同时，额定功率较少”）
（2）0.5 0.88 （3）9
三、实验,探究题
31、
A_、_B _ A_ 大 电压 温度 正确
32、(1) 断开 C（2）变大 变大 （3）0.48W ；灯泡两端电压越大，功率越大或功率越大灯越亮等（4）可能电阻与温度有关或可能实验有误差。
33、 (1)如右图
(2)当滑动变阻器连入电路的电阻增大时，它消耗的电功率也随之增大
(3)不充分。应当增大电阻的变化范围(或应当继续增大电阻)以采集更多的数据
34、(2)电流 不相等 （3）电 内 初温 质量
35、（1）
（2）在电流相等的条件下，电阻越大，发热功率越大 （3）煤油温度升高的多少
（4）上图（5）在电流相等的条件下，电阻越大，发热功率越大；在电压相等的条件下，电阻越小，发热功率越大，所以没有矛盾
四、计算题
36、解1）灯泡正常发光时的电流为：I额=P额/U额=3W/6V=0.5A ………2分
2）灯泡灯丝电阻为RL=U额2/P额=（6V）2/3W=12Ω
当电流表的示数为0.4 A时，灯泡两端的电压为：
UL1=I1×RL=0.4A×12Ω=4.8V
则电压表的示数为：UR0=U-UL1=18V-4.8V=13.2V………………………2分
3）滑动变阻器接入电路的阻值最大时电压表示数应等于15V，此时灯泡两端电压为：
UL2=18V-15V=3V
此时电路中的电流为I2=UL2/RL=3V/12Ω=0.25A
滑动变阻器接入电路的最大阻值为：
Rm=Um/I2=15V/0.25A=60Ω……………………2分
电路中的最大电流为Im=0.6A,此时电路中的总电阻为：
R总=U/Im=18V/0.6A=30Ω
则滑动变阻器接入电路的最小阻值为
Ra=R总-RL=30Ω-12Ω=18Ω 答：略。…………………………2分
37、解：（1）电源电压：
U =I1R1 =0.3 A×20Ω=6V . . . . . . . . . . . . . . 2分
（2）灯泡消耗的电能：
IL=0.8 A – 0.3A=0.5 A . . . . . . . . . . . . . . 1分
W=UILt =6V×0.5 A×60s=180J . . . . . . . . . . . . . . 2分
（2）电路的总电阻：
R = U/I =6V/0.8 A=7.5Ω . . . . . . . . . . . . . . 2分
38、（1） 小杰正确，小施不正确，因为P=I2R是线圈的发热功率，而电动机正常工作时电能没有全部转化为内能，所以利用P=I2R来计算电动机所消耗的电功率是不正确的。
（2）Q=I2R （3）W机=W电-Q=UIt-I2Rt
