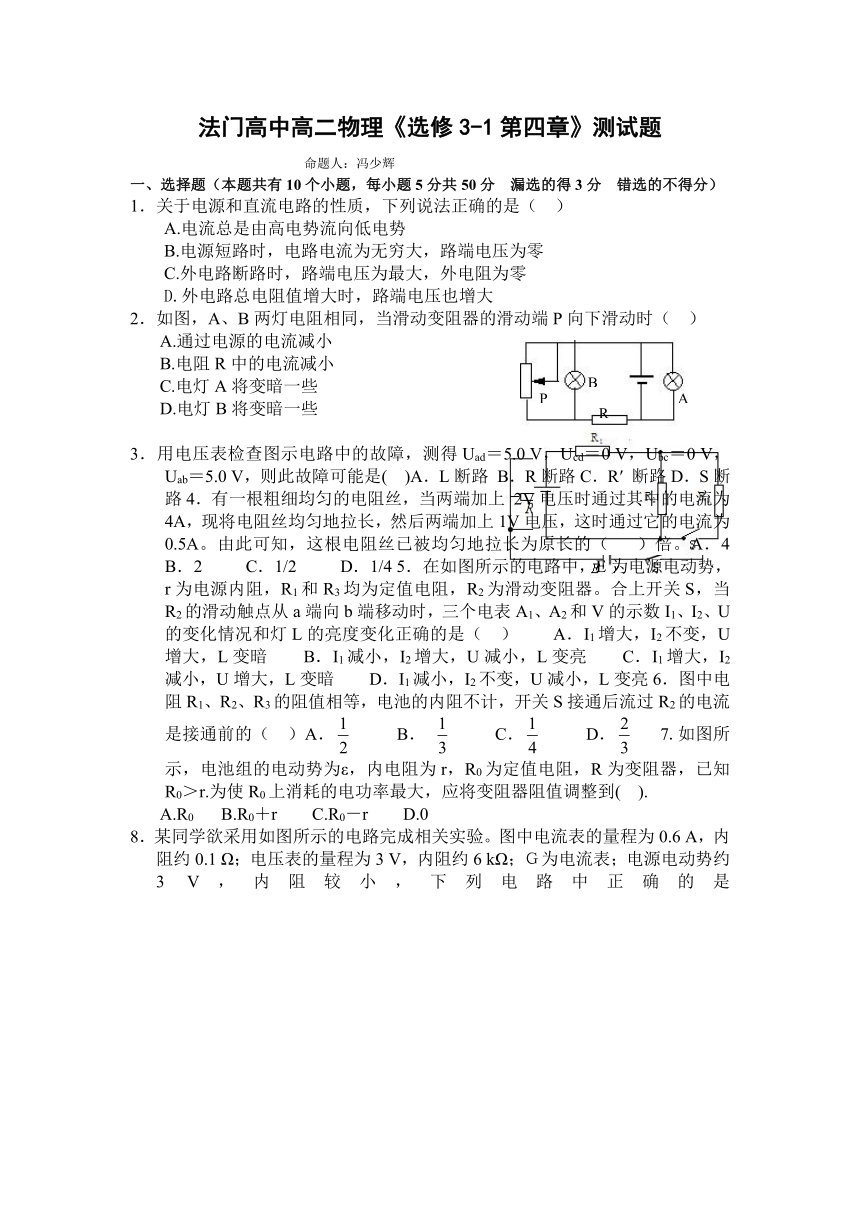

法门高中高二物理选修3-1《第四章》测试题

法门高中高二物理《选修3-1第四章》测试题
命题人：冯少辉
一、选择题（本题共有10个小题，每小题5分共50分 漏选的得3分 错选的不得分）
1．关于电源和直流电路的性质，下列说法正确的是（ ）
A.电流总是由高电势流向低电势
B.电源短路时，电路电流为无穷大，路端电压为零
C.外电路断路时，路端电压为最大，外电阻为零
D.外电路总电阻值增大时，路端电压也增大
2．如图，A、B两灯电阻相同，当滑动变阻器的滑动端P向下滑动时（ ）
A.通过电源的电流减小
B.电阻R中的电流减小
C.电灯A将变暗一些
D.电灯B将变暗一些
3．用电压表检查图示电路中的故障，测得Uad＝5.0 V，Ucd＝0 V，Ubc＝0 V，Uab＝5.0 V，则此故障可能是( )A．L断路 B．R断路C．R′ 断路D．S断路4．有一根粗细均匀的电阻丝，当两端加上 2V电压时通过其中的电流为 4A，现将电阻丝均匀地拉长，然后两端加上1V电压，这时通过它的电流为0.5A。由此可知，这根电阻丝已被均匀地拉长为原长的（ ）倍。A．4 B．2 C．1/2 D．1/4 5．在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。合上开关S，当R2的滑动触点从a端向b端移动时，三个电表A1、A2和V的示数I1、I2、U的变化情况和灯L的亮度变化正确的是（ ） A．I1增大，I2不变，U增大，L变暗 B．I1减小，I2增大，U减小，L变亮 C．I1增大，I2减小，U增大，L变暗 D．I1减小，I2不变，U减小，L变亮6．图中电阻R1、R2、R3的阻值相等，电池的内阻不计，开关S接通后流过R2的电流是接通前的（ ）A． B． C． D． 7.如图所示，电池组的电动势为ε，内电阻为r，R0为定值电阻，R为变阻器，已知R0＞r.为使R0上消耗的电功率最大，应将变阻器阻值调整到( ).
A.R0 B.R0＋r C.R0－r D.0

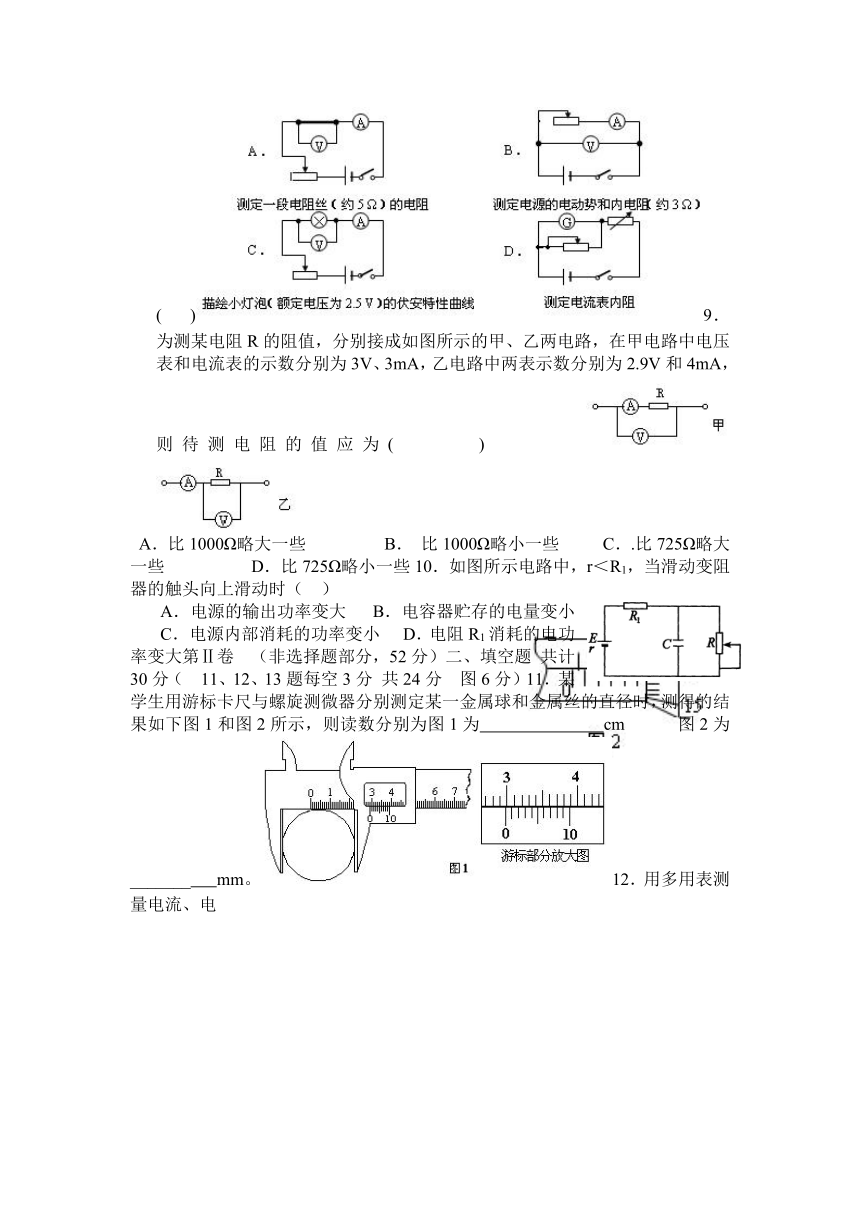

8．某同学欲采用如图所示的电路完成相关实验。图中电流表的量程为0.6 A，内阻约0.1 Ω；电压表的量程为3 V，内阻约6 kΩ；Ｇ为电流表；电源电动势约3 V，内阻较小，下列电路中正确的是( )9．为测某电阻R的阻值，分别接成如图所示的甲、乙两电路，在甲电路中电压表和电流表的示数分别为3V、3mA，乙电路中两表示数分别为2.9V和4mA，则待测电阻的值应为( )
A．比1000Ω略大一些 B． 比1000Ω略小一些 C．.比725Ω略大一些 D．比725Ω略小一些10．如图所示电路中，r＜R1，当滑动变阻器的触头向上滑动时（ ）
A．电源的输出功率变大 B．电容器贮存的电量变小 C．电源内部消耗的功率变小 D．电阻R1消耗的电功率变大第Ⅱ卷 （非选择题部分，52分）二、填空题 共计30分（ 11、12、13题每空3分 共24分 图6分）11．某学生用游标卡尺与螺旋测微器分别测定某一金属球和金属丝的直径时，测得的结果如下图1和图2所示，则读数分别为图1为 cm 图2为_______ mm。12．用多用表测量电流、电压或电阻时，表盘指针的位置如图所示。测量结果填在表格中13．有一待测的电阻R，（1）先用欧姆表粗略的测量其电阻，选择“×10”挡测量时发现表针偏转角度很大，正确的判断和做法是下列选项中的＿＿＿＿ （A）这个电阻阻值较小。
（B）这个电阻阻值较大。 （C）为了把电阻测得更准确一些，应换用“×1”挡，重新欧姆调零后测量。 （D）为了把电阻测得更准确一些，应换用“×100”挡，重新欧姆调零后测量（2）若其阻值约为45Ω左右，现在用伏安法测量其电阻，实验室准备的实验器材有：电压表V(量程O～10 V，内电阻约20 kΩ)；电流表A1(量程0～50 mA，内电阻约20Ω)；电流表A2(量程O～300 mA，内电阻约40Ω)；滑动变阻器R1(最大阻值为20Ω，额定电流为1 A)滑动变阻器R2(最大阻值为300Ω ，额定电流为O.1 A)。直流电源E(电动势为9 V，内电阻约为0.5Ω)；开关；此外还有若干根供连线用的导线．实验要求电表读数从零开始变化，并多次测出几组电流、电压值，以便画出电流一电压的关系图线。为了实验能正常进行，减少测量误差，还要求滑动变阻器便于调节．(1)电流表应选用__________________；(2)滑动变阻器应选用__________；(以上均填实验器材的代号)(3)请在方框内画出实验电路。并将实物图连上
三、计算题（共计20分） 要求写出必要的演算步骤和重要的理论依据14．（10分）如图所示的电路中，电阻，，电源的电动势E=12V，内电阻r=1Ω，安培表的读数I=0.4A。求电阻的阻值和它消耗的电功率。
15.（10分）如图所示，M为一线圈电阻r0=0.4Ω的电动机，R=24Ω，电源电动势E=40V.当S断开时，电流表的示数为I1=1.6A，当开关S闭合时，电流表的示数为I2=4.0A。求：（1）电源内阻 （2）开关S闭合时电动机的输出功率和电动机的机械效率
答案提示
D 2、CD 3、B 4、B 5、B 6、AC 7、D 8、D 9、C 10、AB 11、B 12、ABD
13 、 2.98 5.700
14 、 34 0.86 2800
15 AC A2 R1 图略
16 R3=30 P=1.2W
17 r=1
P=90W P=87.5W P=2.5W n=97.2℅
