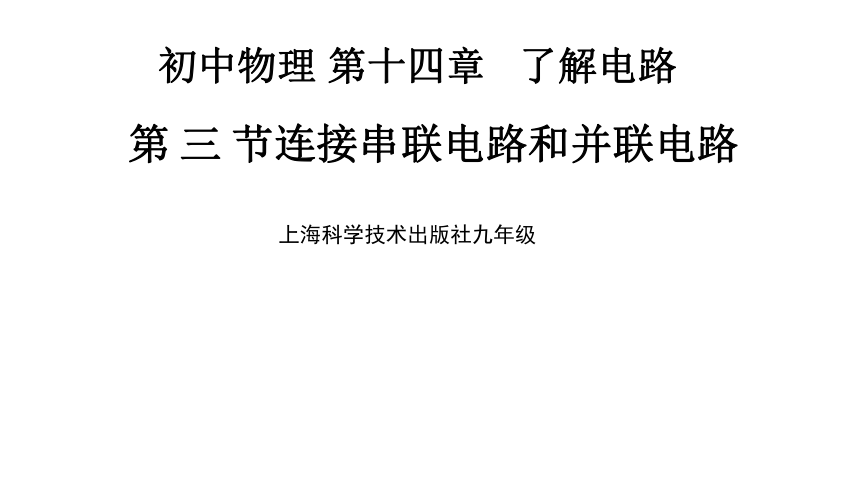

第 三 节连接串联电路和并联电路
初中物理 第十四章 了解电路
上海科学技术出版社九年级

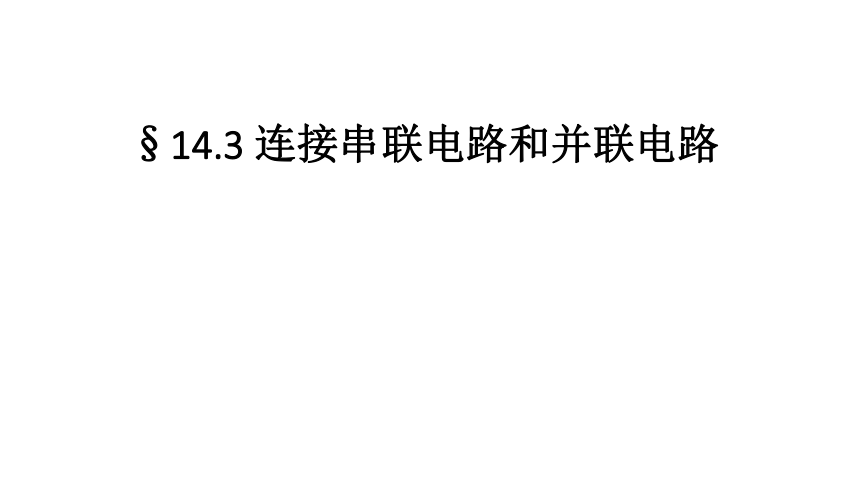

§14.3 连接串联电路和并联电路

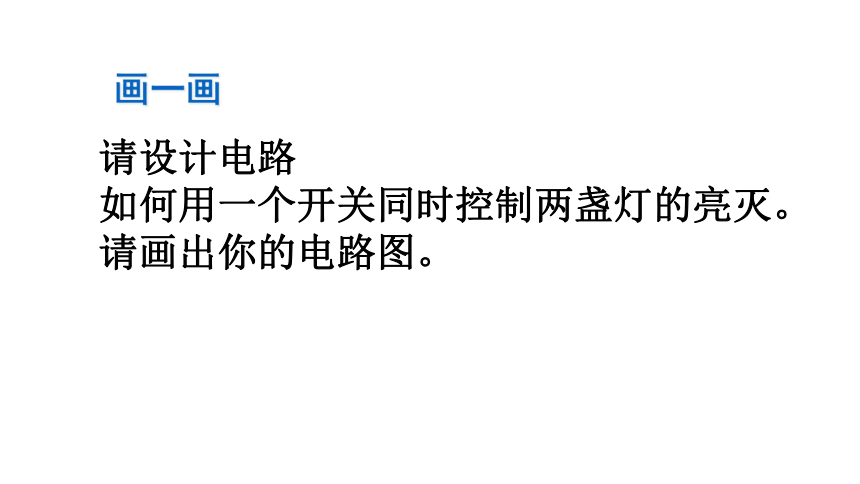

画一画
请设计电路
如何用一个开关同时控制两盏灯的亮灭。
请画出你的电路图。

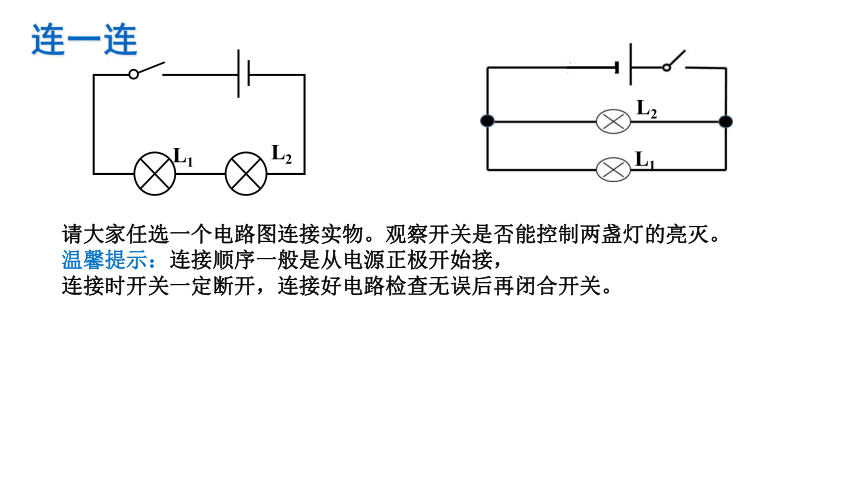

连一连
请大家任选一个电路图连接实物。观察开关是否能控制两盏灯的亮灭。
温馨提示：连接顺序一般是从电源正极开始接，
连接时开关一定断开，连接好电路检查无误后再闭合开关。
L2
L1
L1
L2

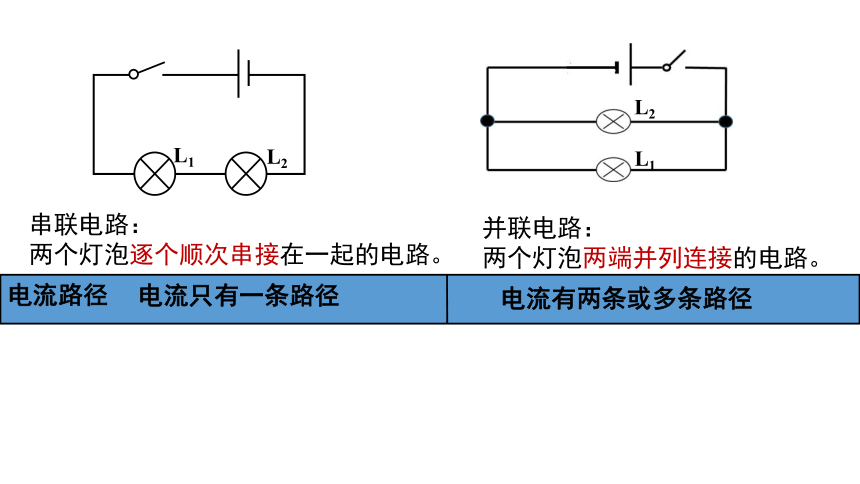

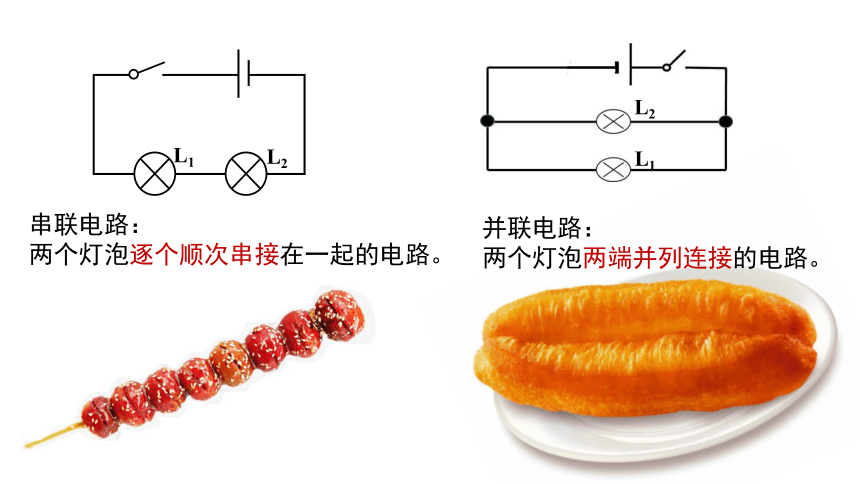

串联电路：
两个灯泡逐个顺次串接在一起的电路。
并联电路：
两个灯泡两端并列连接的电路。
L2
L1
L1
L2
串联电路：
两个灯泡逐个顺次串接在一起的电路。
并联电路：
两个灯泡两端并列连接的电路。
电流只有一条路径
电流路径
电流有两条或多条路径
L2
L1
L1
L2
串联电路：
两个灯泡逐个顺次串接在一起的电路。
并联电路：
两个灯泡两端并列连接的电路。
电流只有一条路径
电流路径
电流有两条或多条路径
开关位置
开关位置对电路控制没有影响
L2
L1
L1
L2
L2
L1
S
干路
L1支路
干路
干路
干路
L1支路
L2支路
L2支路
L1
S
L2
干路
L1
S
L2
干路
L1支路
L2支路
请观察干路开关和支路开关的控制作用
S2
串联电路：
两个灯泡逐个顺次串接在一起的电路。
并联电路：
两个灯泡两端并列连接的电路。
电流只有一条路径
电流路径
电流有两条或多条路径
开关位置
开关位置对电路控制没有影响
L2
L1
L1
L2
干路开关控制整个电路，
支路开关只控制它所在的那条支路
L1
S
L2
S2
串联电路：
两个灯泡逐个顺次串接在一起的电路。
并联电路：
两个灯泡两端并列连接的电路。
电流只有一条路径
电流路径
电流有两条或多条路径
开关位置
开关位置对电路控制没有影响
L2
L1
L1
L2
干路开关控制整个电路，
支路开关只控制它所在的那条支路
用电器同时工作，相互影响
各支路用电器可独立工作，互不影响
应用
想一想家中的用电器是怎样连接的？
并联
应用
应用
串联电路：
两个灯泡逐个顺次串接在一起的电路。
并联电路：
两个灯泡两端并列连接的电路。
电流只有一条路径
电流路径
电流有两条或多条路径
开关位置
开关位置对电路控制没有影响
L2
L1
L1
L2
干路开关控制整个电路，
支路开关只控制它所在的那条支路
用电器同时工作，相互影响
用电器可独立工作，互不影响
小结：
定义
特 点
应用：串联电路如节日小彩灯；并联电路如家庭电路，路灯等。
1.如果要使几个用电器在工作时互不影响，这几个用电器必须_____联。
并
随堂测试：
2.如图所示的四个电路中，开关S闭合后，两个灯泡属于串联的是（　　）
D．
A．
C．
B．
A
3．小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（　　）
A．一定是串联 B．一定是并联
C．有时是串联，有时是并联 D．不能判断是串联还是并联
B
随堂测试：
