第三节 欧姆定律
在串、并联电路中的应用
第十七章 欧姆定律

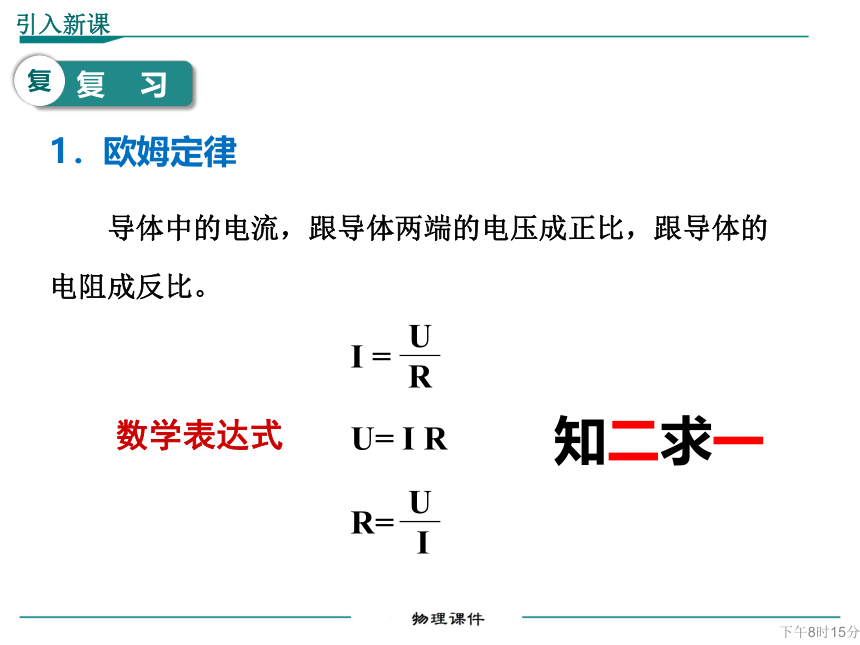

　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
1．欧姆定律
　　数学表达式
I =
U
R
R=
U
I
U= I R
复 习
引入新课
知二求一
复
（1）串联电路中各处的电流是相等的；

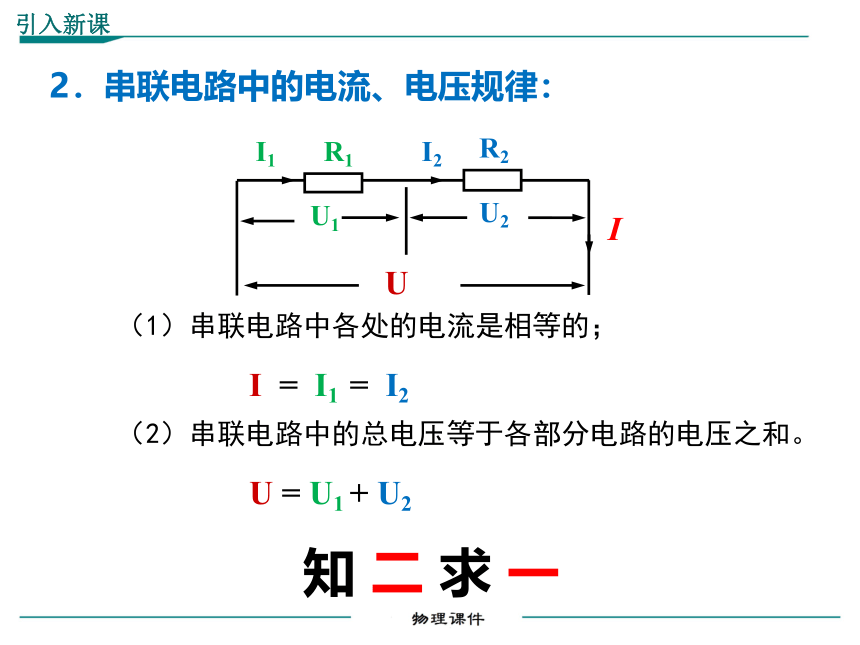

2．串联电路中的电流、电压规律：
R2
U
I
R1
U1
U2
I2
I1
引入新课
知 二 求 一
U = U1 + U2
I = I1 = I2
（2）串联电路中的总电压等于各部分电路的电压之和。
I1
I
I2
R2
R1
U
　　（1）并联电路中干路电流等于各支路电流之和；

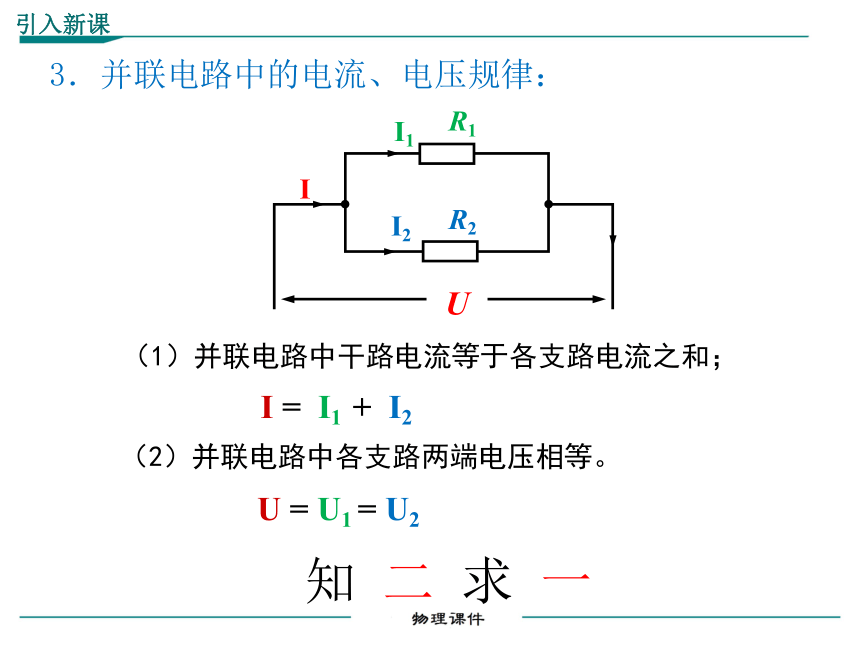

3．并联电路中的电流、电压规律：
引入新课
知 二 求 一
　　　（2）并联电路中各支路两端电压相等。
　　 I = I1 + I2
　　 U = U1 = U2
R1
I
R2
U1
U2
I1
I2
U = U1 + U2
=I1R1 + I2R2
U =IR
IR=I1R1+ I2R2
R=R1 + R2

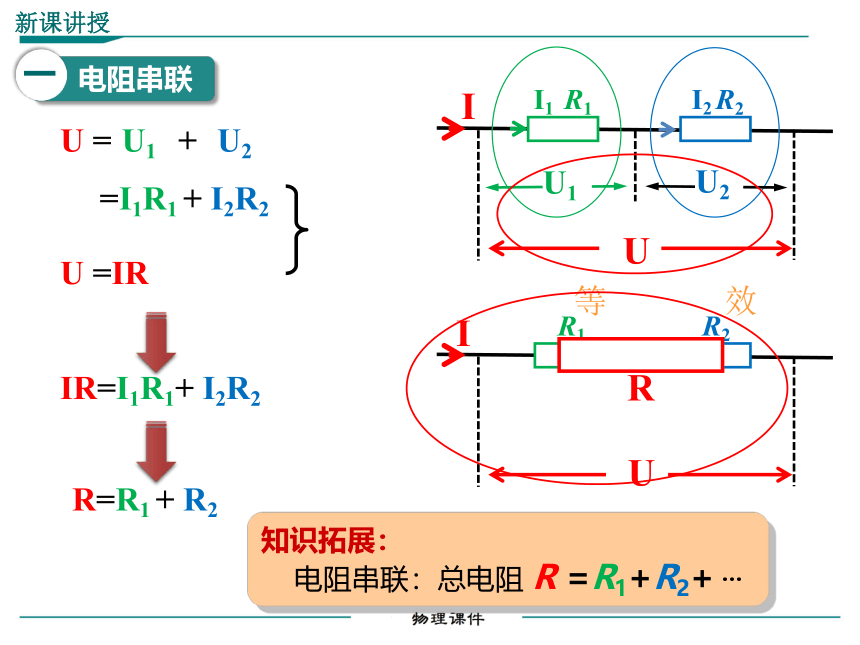

电阻串联
一
新课讲授
等 效
U
R1
R2
U
I
R
知识拓展：
　电阻串联：总电阻 R =R1+R2+ …
拓展知识：

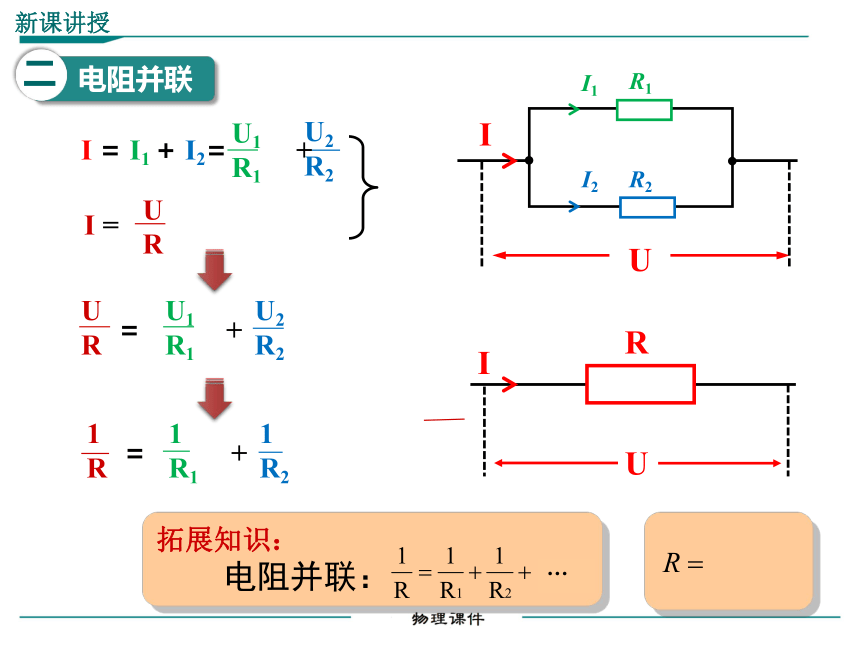

　　电阻并联：
I1
I
R1
U
I2
R2
U2
R2
U1
R1
U
R
1
R1
U
R
U1
R1
U2
R2
1
R2
1
R
I = I1 + I2= +
I =
= +
= +
电阻并联
二
新课讲授
…
U
I
R
　　两个电阻串联：总电阻 R = R1+R2
1、R1=10Ω，R2=20Ω，R=? 当R'2=30Ω时，R'=?
两个电阻串联时，
总电阻比任何一个分电阻都 ，
分电阻增大，总电阻也 。
增大
1、通过公式:
2、图 形：
大
新课讲授
很容易得出结论

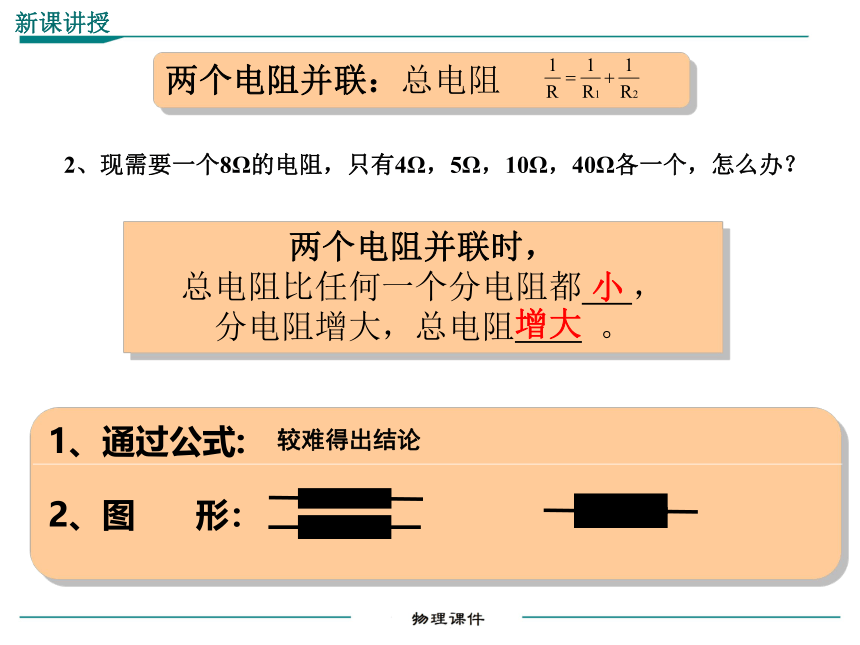

两个电阻并联：总电阻
2、现需要一个8Ω的电阻，只有4Ω，5Ω，10Ω，40Ω各一个，怎么办？
两个电阻并联时，
总电阻比任何一个分电阻都 ，
分电阻增大，总电阻 。
增大
1、通过公式:
2、图 形：
小
新课讲授
较难得出结论
　 　 两个电阻并联：
两个电阻并联时，
总电阻比任何一个分电阻都小，
分电阻增大，总电阻也增大 。

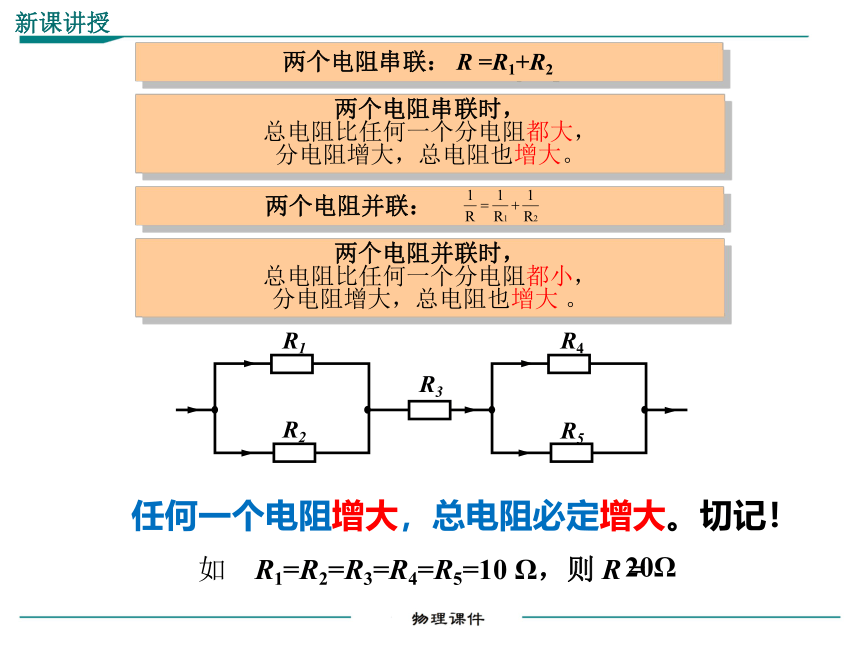

　　 两个电阻串联： R =R1+R2
两个电阻串联时，
总电阻比任何一个分电阻都大，
分电阻增大，总电阻也增大。
新课讲授
R2
R1
R5
R4
R3
任何一个电阻增大，总电阻必定增大。切记！
如 R1=R2=R3=R4=R5=10 Ω，则 R =
？
20Ω

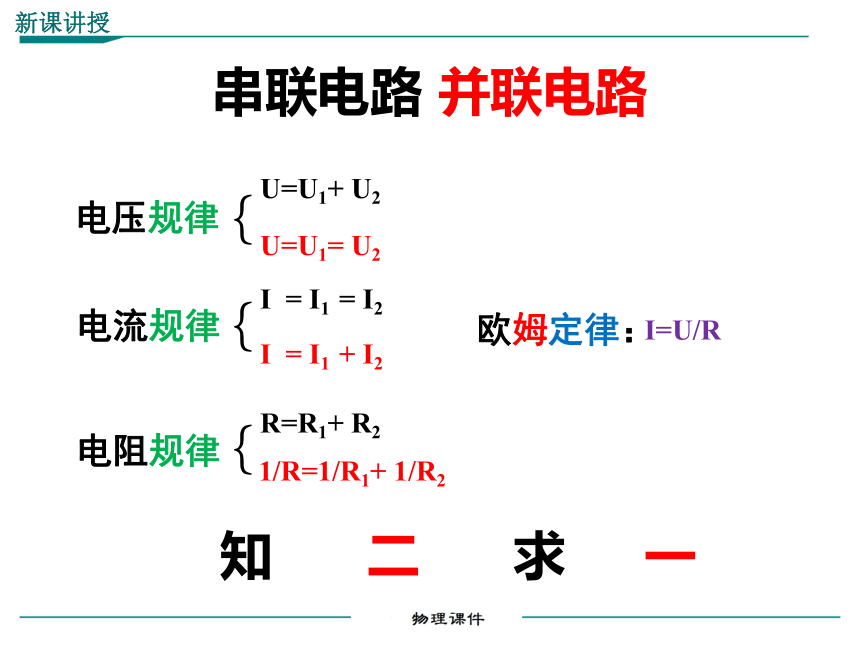

串联电路 并联电路


欧姆定律：
I = I1 = I2
电流规律
U=U1+ U2
电压规律
电阻规律
R=R1+ R2
I=U/R
U=U1= U2
I = I1 + I2
1/R=1/R1+ 1/R2
｛
｛
｛
新课讲授
知 二 求 一
串联电路 连连看
I
U
I2
R
U1
I1
R1
R2
U2
知 三 求 六
新课讲授
I
U
I 2
R
U1
I1
R1
R2
U2

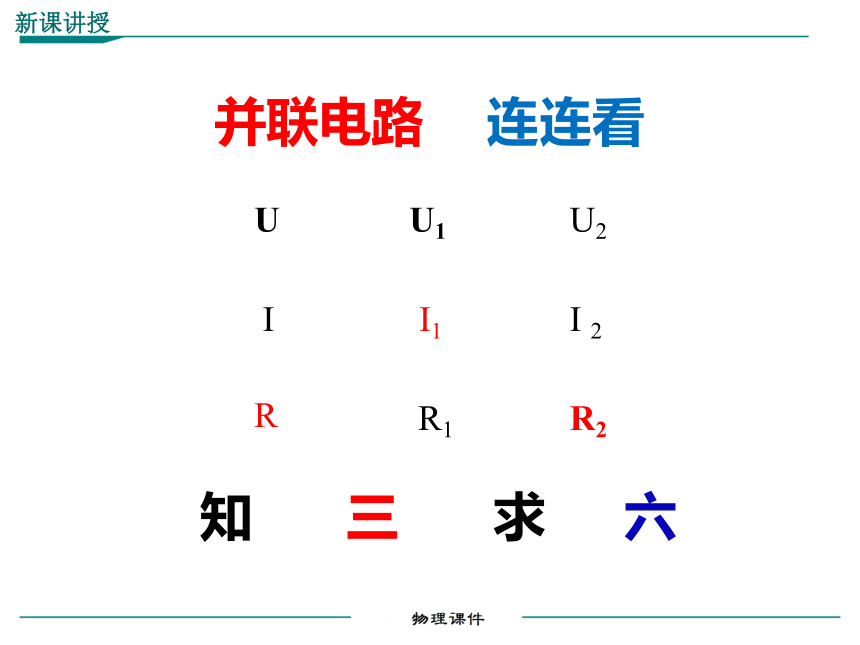

并联电路 连连看
知 三 求 六
新课讲授
　 例1 如图所示，已知U1=3 V，R2=6 Ω，电源电压
U=9 V，求其它六个物理量？标
例题分析
L1
L2
利用知三求六解决问题
三
例题讲解
分步：知 二 求 一
整体：知 三 求 六
解：（1）U2=U - U1= 9 V- 3 V = 6V
（2）I2 =　　=　　　= 1 A
U2
R2
6 V
6 Ω
（3）I1= I = I2 = 1A
（4）R1 =　　=　　　= 3 Ω
U1
I1
3V
1A
（5）R =R1+R2 = 3 Ω+6 Ω = 9 Ω
　例2．如图所示，R2=30 Ω，电流表的示数为0.6 A，电压表的示数为12 V。求：1、R1的阻值；2、并联电路总电流I ；3并联电路总电阻R。标
　　 　　　
R2
R1
A
V
解：（1）R1 =　　=　　　= 20 Ω
U
I1
12 V
0.6 A
（2） I2 = 　 =　　　= 0.4 A
U
R2
12 V
30 Ω
（3）R=　　=　　　 = 12 Ω
U
I
12 V
1 A
例题讲解
分步：知 二 求 一
整体：知 三 求 六
I = I1 +I2 = 0.6 A + 0.4 A = 1 A
推 理: 　
灯L1和灯L2串联

=
串联分压原理
欧姆定律在串联电路中的推论
四
新课讲授
知 三 求 六
I =
U
R
R1
R2
V1
V2
R1
R2
V1
V2
应 用: 　
串联分压原理
1、已知：R1：R2=1:2，可得：U1: U2=?:? I1: I2: I=?: ?: ?
3、已知：R1=4Ω，R2=2Ω，U=6V，可得：U1=？U2=？
2、已知：R1：R2=1:2，U1=2V,可得：U2= ?
欧姆定律在串联电路中的推论应用
四
随堂练习
推 理: 　
灯L1和灯L2并联
U = IR
并联分流原理
L1
R2
R1
A1
A2
欧姆定律在并联电路中的推论
四
新课讲授
知 三 求 六
应 用: 　
并联分流原理
1、已知：R1：R2=1:2，可得：I1: I2= ? : ? U1: U2: U=?: ?: ?
3、已知：R1=4Ω，R2=2Ω，I=6A，可得：I1= ？I2= ？
2、已知：R1：R2=1:2，I1=2A, 可得：I2= ?
随堂练习
欧姆定律在并联电路中的推论应用
四
L1
R2
R1
A1
A2
串联电路 并联电路
欧姆定律
I = I1 = I2
电流规律
U =U1+ U2
电压规律
电阻规律
R =R1+ R2
I=U/R
=
分压原理
电流规律
电压规律
电阻规律
U =U1= U2
I = I1 + I2
1/R=1/R1+ 1/R2
分流原理
=
课堂小结
　 知二求一
　 知三求六
串联电路 并联电路
欧姆定律
I = I1 = I2
电流规律
U =U1+ U2
电压规律
电阻规律
R =R1+ R2
I=U/R
=
分压原理
电流规律
电压规律
电阻规律
U =U1= U2
I = I1 + I2
1/R=1/R1+ 1/R2
分流原理
=
课堂小结
　 知二求一
　 知三求六
新课讲授
欧姆定律
R
R2
R1
R2
R1
在U 一定时，I 与R 成反比。
在R 一定时，I 与U 成正比。
U
I
整 体
　　1、公 式：
U = I R
　　2、理 解：
　　a、知二求一静态
　　b、电压变大，电流变大正，电压与电流的比值不变 动态。
　　c、电阻变大，电流变小反。
　　d、电压和电阻决定电流，电流的变化反映电压和电阻的变化。
新课讲授
简单电路
A
R2
R1
S
P
V1
V2
一 因 六 果 二 不 变
新课讲授
R1 U1 I1
R2 U2 I2
R U I
↗
↘
↘
↘
↗
↘
×
×
↗
极
串联电路
　　1、公 式：
　　电压 电流 电阻各自之间的关系及欧姆定律
　　2、理 解：
　 a、知二求一 知三求六 电压之比等于电阻之比 静态
　　 b、R2变大时动态，
R1的电压变小，电流变小正，比值不变。
R2的电压变大，电流变小，比值变大。
整个电路的电阻变大，电压不变，电流变小，比值变大反。
新课讲授
串联电路
I2 R2
I1 R1
U1
U2
U I R
A
L1
S
L2
V2
V1
　1、当L1短路、断路时，各表示数特征？
2、当L2短路、断路时，各表示数特征？
3、R1 、R2之比为1：2时，U1 :U2 及 U1 :U ？
理解提升
串联电路
（1） 闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是_________。
灯泡断路
（2） 闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数，则电路中可能出现的故障是_________。
灯泡短路
随堂练习
A
V
R'
S
随堂练习
A
V1
R'
S
a
V2
当滑片向左移动时极，各表示数及灯泡亮度变化？
L
P
V2
L
串联电路理解
归纳提升
新课讲授
R1 U1 I1
R2 U2 I2
R U I
↗
↘
×
↘
×
×
×
×
↗
一 因 三 果 五 不 变
极
L2
I2
I
I1
R1
A1
A
L2
L1
S
并联电路
　　1、公 式：
　　电压 电流 电阻各自之间的关系及欧姆定律
　　2、理 解：
　 a、知二求一 知三求六 电流之比与电阻成反比 静态
　　b、R'变大时 动态，
R'的电压不变，电流变小反，比值变大极。
L1的电压不变，电流不变，比值不变。
整个电路的电阻变大，电压不变，电流变小，比值变大反。
新课讲授
并联电路
L1
I1
I
I2
R'
L2
6 V
L1
A2
A1
S1
S2
　1、当只闭合S1时，哪个灯炮亮，此时两表示数？
2、当S2也闭合后，两表示数及灯泡亮度变化情况？
3、I1：I2=3：1，则R1 ：R2 =？：？ I1：I=？：？
新课讲授
并联电路
并联电路理解
归纳提升
L1
L3
L2
L1
L2
L3
理解提升
前串后并
前并后串
　用R1、R2、R3表示出 R
混联电路
L1
L3
L2
L1
L2
L3
理解提升
　 理 解：
　 知二求一 知三求六 知四求八变
　学会出题：
R1=6Ω , U1=3V,
U=6V
I=1A,
前串后并
前并后串
混联电路
L1
L2
P
L1
P
L2
理解提升
前串后并
前并后串
混联动态
　P向左移动，各灯泡高度变化
R
V
r
例3．如图电源电压为3V，R为9Ω，实际电池内部有电阻，我们用r表示，r=1Ω，问题：电压表示数实际为多少伏？
新课讲授
电源内阻问题
六
S
a
L3
R'
L2
L1
A1
A2
V1
V2
V3
V4
A3
V5
随堂练习
动 态 变 化
观察与思考
混 联
　 理 解：
　 知二求一 知三求六 知四求八变
　学会出题：
R1=6Ω , U1=3V,
U=6V
I=1A,
理解提升
A
V
R'
S
随堂练习
A
V1
R'
S
a
V2
当滑片向左移动时极，各表示数及灯泡亮度变化？
L
P
V2
L
A
R2
R1
S
P
V1
V2
一 因 六 果 二 不 变
新课讲授
R1 U1 I1
R2 U2 I2
R U I
↗
↘
↘
↘
↗
↘
×
×
↗
极
串联电路
新课讲授
R1 U1 I1
R2 U2 I2
R U I
↗
↘
×
↘
×
×
×
×
↗
一 因 三 果 五 不 变
极
L1
I1
I
I2
R'
A1
A
L2
L1
S
并联电路
