2020-2021学年度人教版初中物理随堂达标真题训练——19.1家庭电路（word含答案）

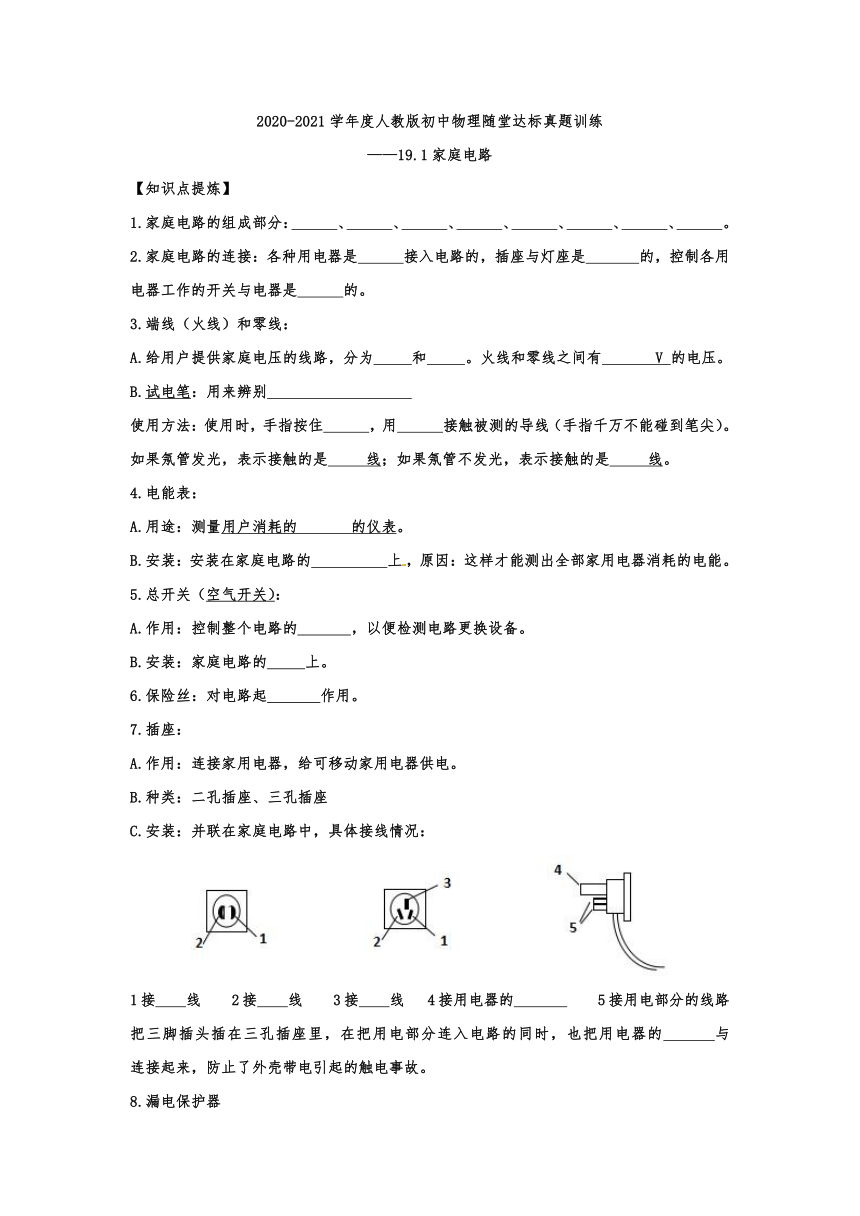

2020-2021学年度人教版初中物理随堂达标真题训练
——19.1家庭电路
【知识点提炼】
1.家庭电路的组成部分： 、 、 、 、 、 、 、 。
2.家庭电路的连接：各种用电器是 接入电路的，插座与灯座是 的，控制各用电器工作的开关与电器是 的。
3.端线（火线）和零线：
A.给用户提供家庭电压的线路，分为 和 。火线和零线之间有 V 的电压。
B.试电笔：用来辨别
使用方法：使用时，手指按住 ，用 接触被测的导线（手指千万不能碰到笔尖）。如果氖管发光，表示接触的是 线；如果氖管不发光，表示接触的是 线。
4.电能表：
A.用途：测量用户消耗的 的仪表。
B.安装：安装在家庭电路的 上，原因：这样才能测出全部家用电器消耗的电能。
5.总开关（空气开关）：
A.作用：控制整个电路的 ，以便检测电路更换设备。
B.安装：家庭电路的 上。
6.保险丝：对电路起 作用。
7.插座：
A.作用：连接家用电器，给可移动家用电器供电。
B.种类：二孔插座、三孔插座
C.安装：并联在家庭电路中，具体接线情况：
1接 线 2接 线 3接 线 4接用电器的 5接用电部分的线路
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的 与 连接起来，防止了外壳带电引起的触电事故。
8.漏电保护器
如果站在地面上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”就会迅速 ，对人身起 作用。
9.用电器（电灯）、开关：
A.白炽灯是利用电流的 进行工作的。
B.灯泡的种类：螺丝口、卡口 。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接 线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接 线。原因：防止维修触电
C.开关和用电器 ，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。
【真题演练】

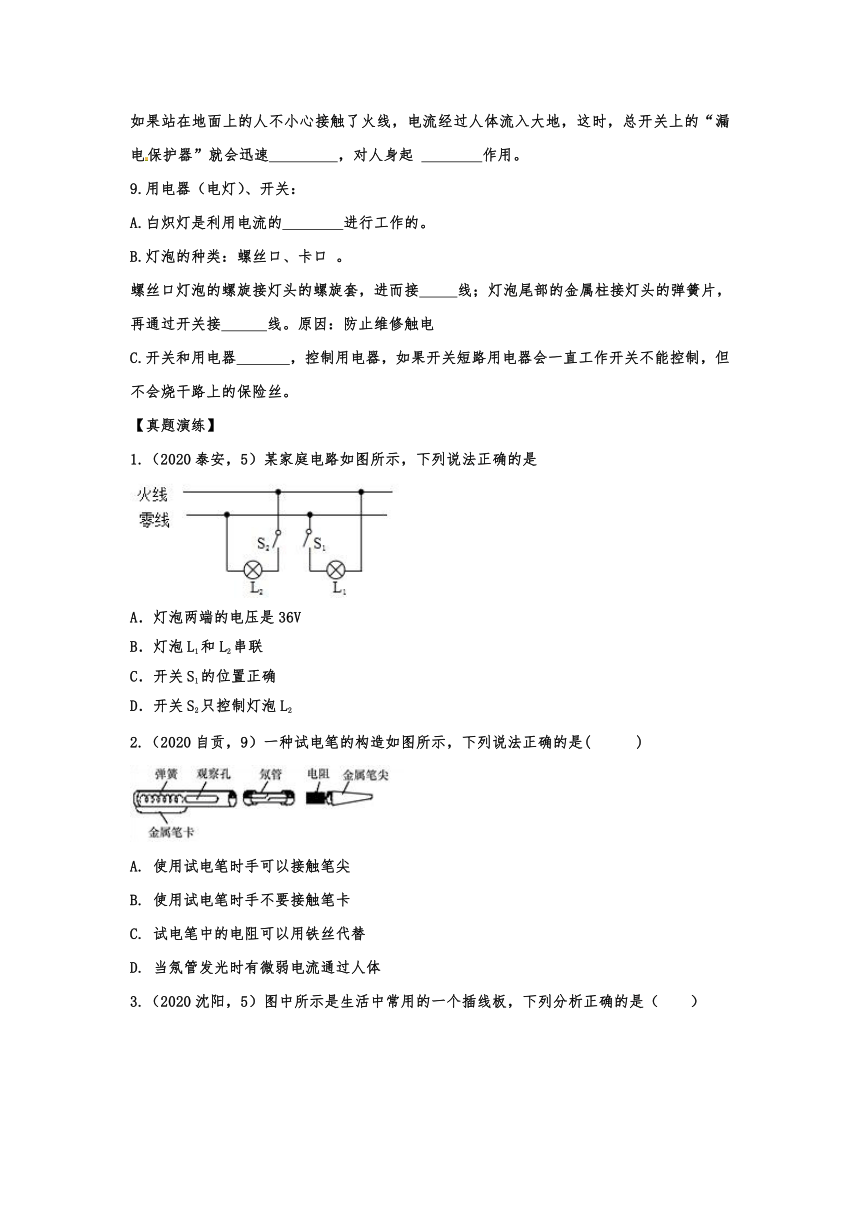

1.（2020泰安，5）某家庭电路如图所示，下列说法正确的是
A．灯泡两端的电压是36V
B．灯泡L1和L2串联
C．开关S1的位置正确
D．开关S2只控制灯泡L2
2.（2020自贡，9）一种试电笔的构造如图所示，下列说法正确的是( )
A. 使用试电笔时手可以接触笔尖
B. 使用试电笔时手不要接触笔卡
C. 试电笔中的电阻可以用铁丝代替
D. 当氖管发光时有微弱电流通过人体

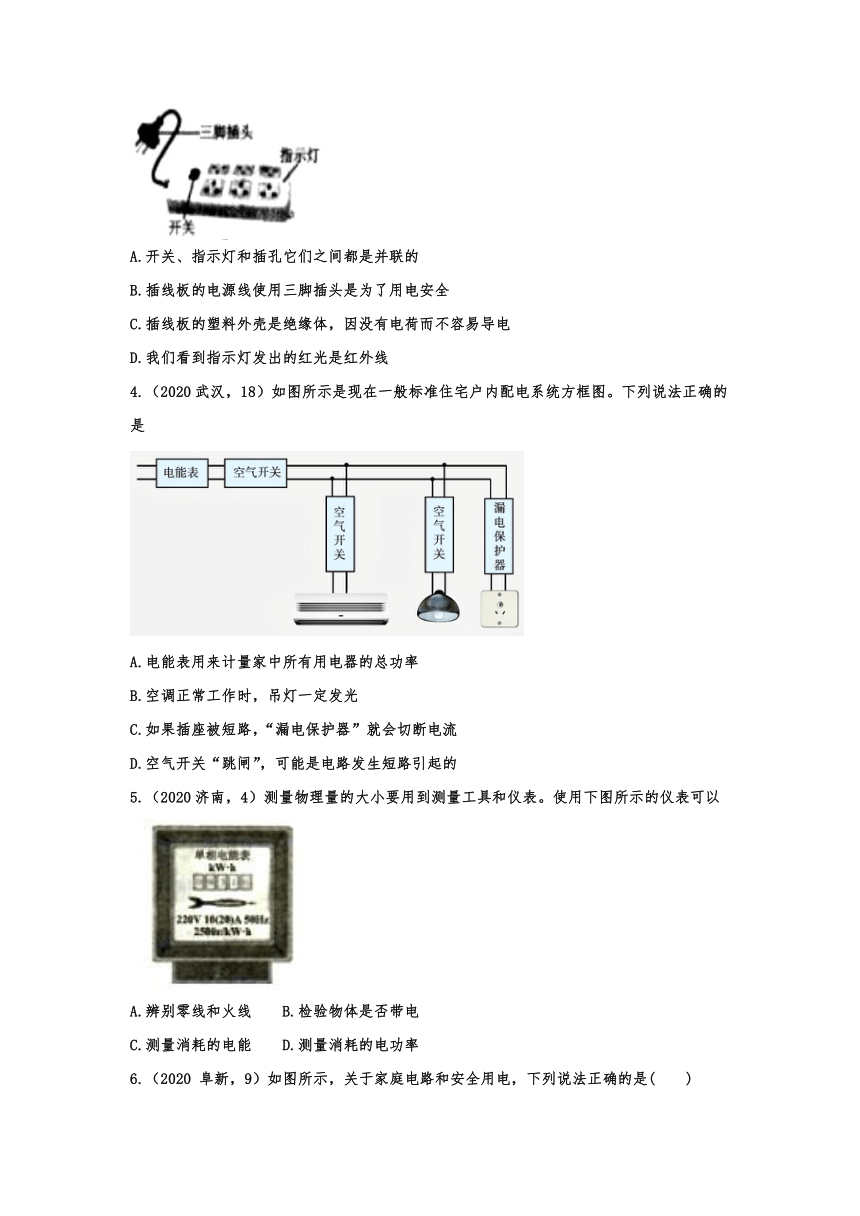

3.（2020沈阳，5）图中所示是生活中常用的一个插线板，下列分析正确的是（ ）
A.开关、指示灯和插孔它们之间都是并联的
B.插线板的电源线使用三脚插头是为了用电安全
C.插线板的塑料外壳是绝缘体，因没有电荷而不容易导电
D.我们看到指示灯发出的红光是红外线
4.（2020武汉，18）如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是
A.电能表用来计量家中所有用电器的总功率
B.空调正常工作时，吊灯一定发光
C.如果插座被短路，“漏电保护器”就会切断电流
D.空气开关“跳闸”，可能是电路发生短路引起的
5.（2020济南，4）测量物理量的大小要用到测量工具和仪表。使用下图所示的仪表可以
A.辨别零线和火线 B.检验物体是否带电
C.测量消耗的电能 D.测量消耗的电功率

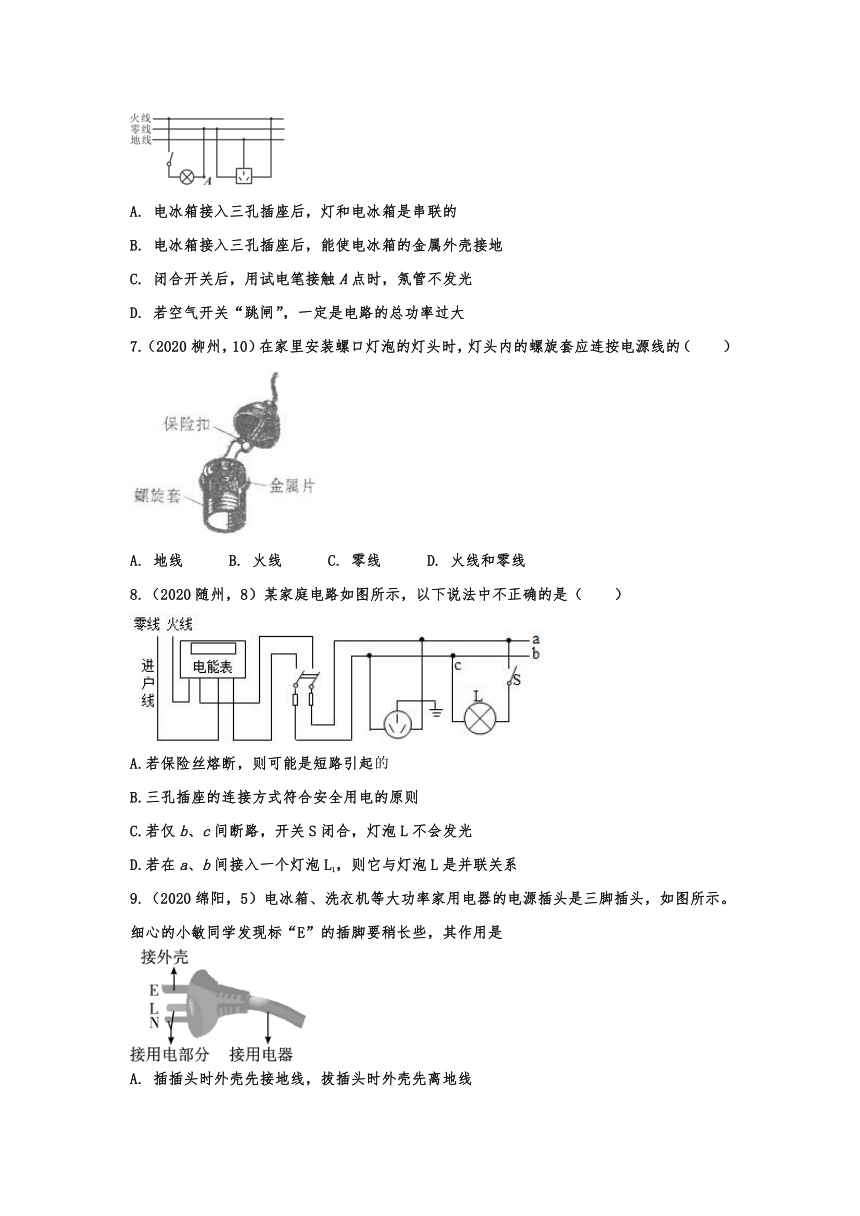

6.（2020 阜新，9）如图所示，关于家庭电路和安全用电，下列说法正确的是(　　)
A. 电冰箱接入三孔插座后，灯和电冰箱是串联的
B. 电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C. 闭合开关后，用试电笔接触A点时，氖管不发光
D. 若空气开关“跳闸”，一定是电路的总功率过大
7.（2020柳州，10）在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连按电源线的（　　）
A. 地线 B. 火线 C. 零线 D. 火线和零线
8.（2020随州，8）某家庭电路如图所示，以下说法中不正确的是（　　）
A.若保险丝熔断，则可能是短路引起
B.三孔插座的连接方式符合安全用电的原则
C.若仅b、c间断路，开关S闭合，灯泡L不会发光
D.若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系
9.（2020绵阳，5）电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A. 插插头时外壳先接地线，拔插头时外壳先离地线
B. 插插头时外壳先接地线，拔插头时外壳后离地线
C. 插插头时外壳后接地线，拔插头时外壳先离地线
D. 插插头时外壳后接地线，拔插头时外壳后离地线
10.(2020黄石，8)小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是
A.B.C.D.
11.（2020镇江，9）如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是
A.熔丝处 B.P?M间某处 C.M?N间某处 D.N?Q间某处
12.（2020宜昌，18）使用试电笔时，手应该触碰_____（选填“笔尖”或“笔尾”）金属体，当试电笔的氖管发出红光时，说明试电笔接触的是_____线?
13.（2020河北，23）在家庭电路中，为了防止触电，必须把用电器的开关装在　 　线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的　 　相连。
14.(2020安徽，10)如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________(选填“会“或“不会”)发光。
15.（2020岳阳，18）请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）。
16.（2020贵港，21）请将图中各元件正确接入电路，其中开关只控制电灯。
2020-2021学年度人教版初中物理随堂达标真题训练
——19.1家庭电路参考答案
【知识点提炼】
1.家庭电路的组成部分： 、 、 、 、 、 、 、 。
【答案】进户线；电能表；总开关；保险装置；用电器；插座；灯座；开关
2.家庭电路的连接：各种用电器是 接入电路的，插座与灯座是 的，控制各用电器工作的开关与电器是 的。
【答案】并联；并联；串联
3.端线（火线）和零线：
A.给用户提供家庭电压的线路，分为 和 。火线和零线之间有 V 的电压。
B.试电笔：用来辨别
使用方法：使用时，手指按住 ，用 接触被测的导线（手指千万不能碰到笔尖）。如果氖管发光，表示接触的是 线；如果氖管不发光，表示接触的是 线。
【答案】火线；零线；220；火线和零线；笔卡；笔尖；火；零
4.电能表：
A.用途：测量用户消耗的 的仪表。
B.安装：安装在家庭电路的 上，原因：这样才能测出全部家用电器消耗的电能。
【答案】电能（电功）；干路；
5.总开关（空气开关）：
A.作用：控制整个电路的 ，以便检测电路更换设备。
B.安装：家庭电路的 上。
【答案】通断；干路
6.保险丝：对电路起 作用。
【答案】保护
7.插座：
A.作用：连接家用电器，给可移动家用电器供电。
B.种类：二孔插座、三孔插座
C.安装：并联在家庭电路中，具体接线情况：
1接 线 2接 线 3接 线 4接用电器的 5接用电部分的线路
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的 与 连接起来，防止了外壳带电引起的触电事故。
【答案】火；零；地；金属外壳；金属外壳；大地
8.漏电保护器
如果站在地面上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”就会迅速 ，对人身起 作用。
【答案】切断电流；保护
9.用电器（电灯）、开关：
A.白炽灯是利用电流的 进行工作的。
B.灯泡的种类：螺丝口、卡口 。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接 线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接 线。原因：防止维修触电
C.开关和用电器 ，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。
【答案】热效应；零；火；串联
【真题演练】
1.（2020泰安，5）某家庭电路如图所示，下列说法正确的是
A．灯泡两端的电压是36V
B．灯泡L1和L2串联
C．开关S1的位置正确
D．开关S2只控制灯泡L2
【答案】D
2.（2020自贡，9）一种试电笔的构造如图所示，下列说法正确的是( )
A. 使用试电笔时手可以接触笔尖
B. 使用试电笔时手不要接触笔卡
C. 试电笔中的电阻可以用铁丝代替
D. 当氖管发光时有微弱电流通过人体
【答案】D
3.（2020沈阳，5）图中所示是生活中常用的一个插线板，下列分析正确的是（ ）
A.开关、指示灯和插孔它们之间都是并联的
B.插线板的电源线使用三脚插头是为了用电安全
C.插线板的塑料外壳是绝缘体，因没有电荷而不容易导电
D.我们看到指示灯发出的红光是红外线
【答案】B
4.（2020武汉，18）如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是
A.电能表用来计量家中所有用电器的总功率
B.空调正常工作时，吊灯一定发光
C.如果插座被短路，“漏电保护器”就会切断电流
D.空气开关“跳闸”，可能是电路发生短路引起的
【答案】C
5.（2020济南，4）测量物理量的大小要用到测量工具和仪表。使用下图所示的仪表可以
A.辨别零线和火线 B.检验物体是否带电
C.测量消耗的电能 D.测量消耗的电功率
【答案】C
6.（2020 阜新，9）如图所示，关于家庭电路和安全用电，下列说法正确的是(　　)
A. 电冰箱接入三孔插座后，灯和电冰箱是串联的
B. 电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C. 闭合开关后，用试电笔接触A点时，氖管不发光
D. 若空气开关“跳闸”，一定是电路的总功率过大
【答案】B
7.（2020柳州，10）在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连按电源线的（　　）
A. 地线 B. 火线 C. 零线 D. 火线和零线
【答案】C
8.（2020随州，8）某家庭电路如图所示，以下说法中不正确的是（　　）
A.若保险丝熔断，则可能是短路引起
B.三孔插座的连接方式符合安全用电的原则
C.若仅b、c间断路，开关S闭合，灯泡L不会发光
D.若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系
【答案】C
9.（2020绵阳，5）电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是
A. 插插头时外壳先接地线，拔插头时外壳先离地线
B. 插插头时外壳先接地线，拔插头时外壳后离地线
C. 插插头时外壳后接地线，拔插头时外壳先离地线
D. 插插头时外壳后接地线，拔插头时外壳后离地线
【答案】B
10.(2020黄石，8)小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是
A.B.C.D.
【答案】B
11.（2020镇江，9）如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是
A.熔丝处 B.P?M间某处 C.M?N间某处 D.N?Q间某处
【答案】C
12.（2020宜昌，18）使用试电笔时，手应该触碰_____（选填“笔尖”或“笔尾”）金属体，当试电笔的氖管发出红光时，说明试电笔接触的是_____线?
【答案】 (1)笔尾 (2)火
13.（2020河北，23）在家庭电路中，为了防止触电，必须把用电器的开关装在　 　线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的　 　相连。
【答案】火；金属外壳。
14.(2020安徽，10)如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________(选填“会“或“不会”)发光。
【答案】会
15.（2020岳阳，18）请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）。
【答案】
16.（2020贵港，21）请将图中各元件正确接入电路，其中开关只控制电灯。
【答案】
