人教版九年级物理18.4焦耳定律 复习试题（word版有答案）

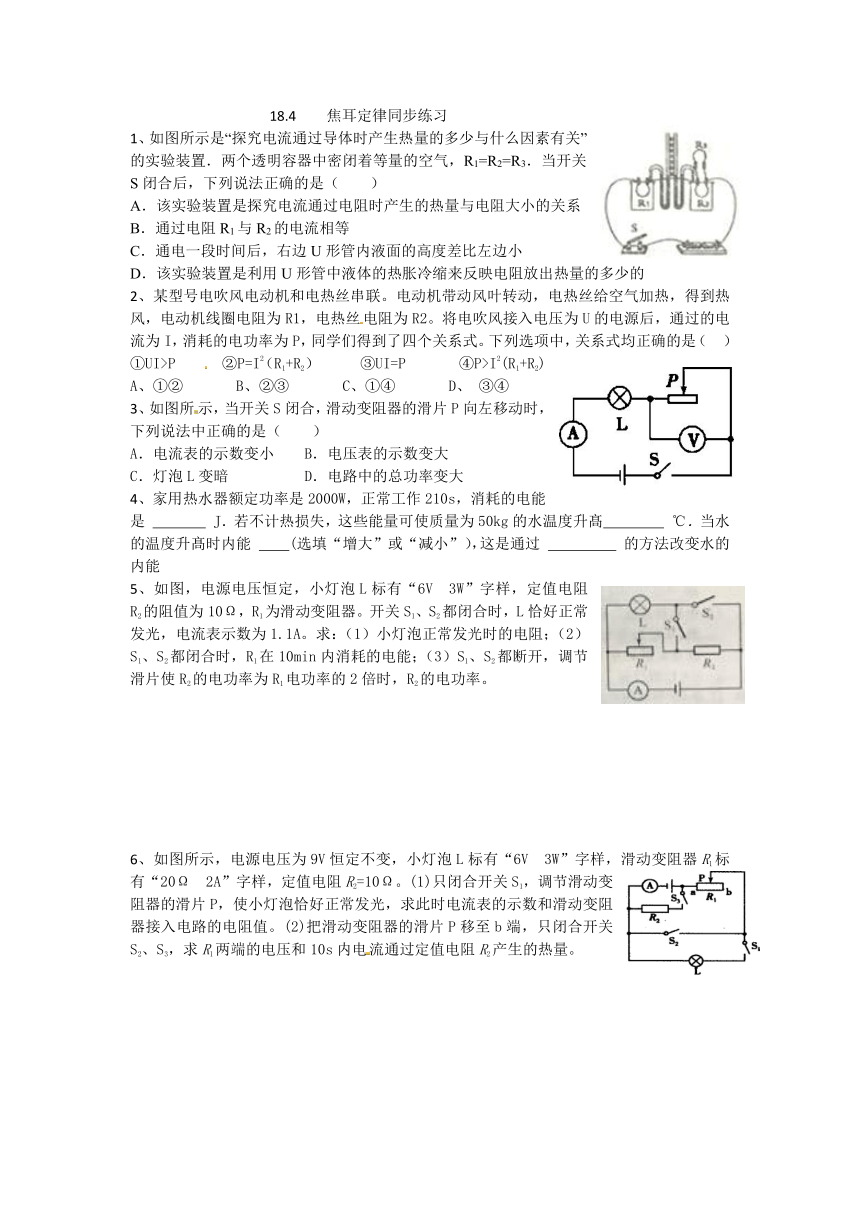

18.4
焦耳定律同步练习
1、如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置．两个透明容器中密闭着等量的空气，R1=R2=R3．当开关S闭合后，下列说法正确的是（
）
A．该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系
B．通过电阻R1与R2的电流相等
C．通电一段时间后，右边U形管内液面的高度差比左边小
D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的
2、某型号电吹风电动机和电热丝串联。电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2。将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式。下列选项中，关系式均正确的是（
）
①UI>P
②P=I2（R1+R2）
③UI=P
④P>I2(R1+R2)
①②
B、②③
C、①④
D、
③④
3、如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（
）
A．电流表的示数变小
B．电压表的示数变大
C．灯泡L变暗
D．电路中的总功率变大
4、家用热水器额定功率是2000W，正常工作210s，消耗的电能是
J．若不计热损失，这些能量可使质量为50kg的水温度升髙
℃．当水的温度升髙时内能
(选填“增大”或“减小”），这是通过
的方法改变水的内能
5、如图，电源电压恒定，小灯泡L标有“6V
3W”字样，定值电阻R2的阻值为10Ω，R1为滑动变阻器。开关S1、S2都闭合时，L恰好正常发光，电流表示数为1.1A。求：（1）小灯泡正常发光时的电阻；（2）S1、S2都闭合时，R1在10min内消耗的电能；（3）S1、S2都断开，调节滑片使R2的电功率为R1电功率的2倍时，R2的电功率。
6、如图所示，电源电压为9V恒定不变，小灯泡L标有“6V
3W”字样，滑动变阻器R1标有“20Ω
2A”字样，定值电阻R2=10Ω。(1)只闭合开关S1，调节滑动变阻器的滑片P，使小灯泡恰好正常发光，求此时电流表的示数和滑动变阻器接入电路的电阻值。(2)把滑动变阻器的滑片P移至b端，只闭合开关S2、S3，求R1两端的电压和10s内电流通过定值电阻R2产生的热量。
7、小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制。小明从说明书上收集到如下表中的部分数据和图22所示的电路原理图。
额定电压
220V
频率
50Hz
额定加热功率
920W
请解答如下问题：（计算结果若不能整除，保留一位小数）
（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？
（2）若电阻R2的阻值为1210Ω，则电阻R1的阻值为多少？
（3）在傍晚用电高峰期，供电电压可能会下降。当实际电压只有198V时，这个电热饮水机加热的实际功率是多大？
水箱容量
1L
额定电压
220V
加热时额定功率
880W
8、小明同学家里新买了一台电热饮水机，该电热饮水机有加热和保温两种功能，铭牌的部分参数如下表所示．经分析得知，当开关S闭合时，饮水机处于加热状态；S断开时，饮水机处于保温状态，其工作电路图如图所示．为了测定其加热时的实际功率，小明断开家中其它所有的用电器，只将饮水机接入电路中，闭合开关S，测得热水箱中初温为20℃的水烧开，共用了7.5min（在标准大气压下），同时观察到家中标有“1200r/kW?h”电能表转盘转过120转．根据以上信息．求：
（1）热水箱中的水从20℃烧开所吸收的热量．
水箱容量
1L
额定电压
220V
加热时额定功率
880W
（2）饮水机加热时的实际电功率．
（3）饮水机加热过程中的热效率．
水箱容量
1L
额定电压
220V
加热时额定功率
880W
水箱容量
1L
额定电压
220V
加热时额定功率
880W
9、小明用一个标有“220V
1100W”的电炉烧水。（1）该电炉的电阻是多大？（2）若此时他家的电压只有200V，这时电炉的实际功率是多少？烧水用0.5h，消耗多少电能？（3）若他家电能表上标有“3000R/kW·h”字样，且表盘在10s时间内刚好转10圈，请计算说明小明家是否有别的用电器正在工作？
答案
C
D
D
4.2×105
2
增大
热传递
（1）12Ω
（2）0
（3）0.4W
（1）0.5A
6Ω
（2）9V
81J
（1）4.2A
（2）55Ω
（3）745.2W
（1）3.36×105J
（2）600W
（3）93％
（1）44Ω
（2）909W
0.45KW
（3）有
图22
