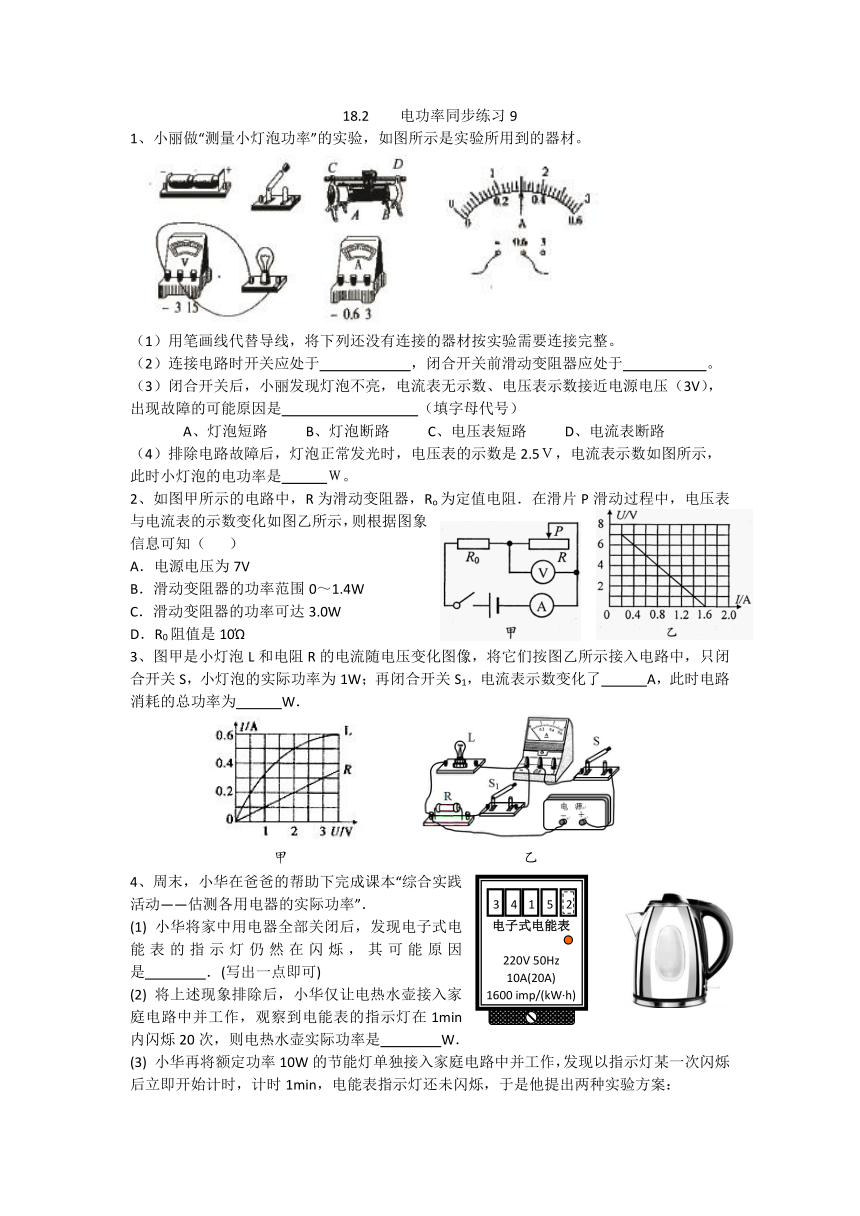

18.2
电功率同步练习9
1、小丽做“测量小灯泡功率”的实验,如图所示是实验所用到的器材。
(1)用笔画线代替导线,将下列还没有连接的器材按实验需要连接完整。
(2)连接电路时开关应处于
,闭合开关前滑动变阻器应处于

(3)闭合开关后,小丽发现灯泡不亮,电流表无示数、电压表示数接近电源电压(3V),
出现故障的可能原因是
(填字母代号)
A、灯泡短路
B、灯泡断路
C、电压表短路
D、电流表断路
(4)排除电路故障后,灯泡正常发光时,电压表的示数是2.5V,电流表示数如图所示,
此时小灯泡的电功率是
W。
2、如图甲所示的电路中,R为滑动变阻器,Ro为定值电阻.在滑片P滑动过程中,电压表与电流表的示数变化如图乙所示,则根据图象信息可知(

A.电源电压为7V
B.滑动变阻器的功率范围0~1.4W
C.滑动变阻器的功率可达3.0W
D.R0阻值是10?
3、图甲是小灯泡L和电阻R的电流随电压变化图像,将它们按图乙所示接入电路中,只闭合开关S,小灯泡的实际功率为1W;再闭合开关S1,电流表示数变化了
A,此时电路消耗的总功率为
W.
4、周末,小华在爸爸的帮助下完成课本“综合实践活动——估测各用电器的实际功率”.
(1)
小华将家中用电器全部关闭后,发现电子式电能表的指示灯仍然在闪烁,其可能原因是
.(写出一点即可)
(2)
将上述现象排除后,小华仅让电热水壶接入家庭电路中并工作,观察到电能表的指示灯在1min
内闪烁20次,则电热水壶实际功率是
W.
(3)
小华再将额定功率10W的节能灯单独接入家庭电路中并工作,发现以指示灯某一次闪烁后立即开始计时,计时1min,电能表指示灯还未闪烁,于是他提出两种实验方案:
方案①:测量3min内电能表指示灯闪烁的次数,计算出节能灯的电功率;
方案②:测量电能表指示灯闪烁3次所用时间,计算出节能灯的电功率.
你认为方案
(选填“①”或“②”)更合理.
5、如图甲所示是小明“用伏安法测小灯泡电功率”的实验电路.其中电源电压恒为6V,小灯泡额定电压为3.8V,电阻约为10Ω,滑动变阻器的规格“10Ω、2A”。
(1)
请用笔画线代替导线将图甲的实验电路连接完整.
(2)
正确操作,闭合开关后,小明发现小灯泡不亮,电流表无示数,但电压表有示数,其原因可能是

(3)
排除故障后,当变阻器滑片P移到某一位置时,电压表示数如图乙所示,为
V.要测小灯泡的额定功率,应将滑片P向
(选填“左”或“右”)端移动,使电压表示数为3.8V,此时电流表示数如图丙所示,则灯泡的额定功率为
W.
(4)
实验时小明发现自己无法准确判断电压表指针是否指向3.8V,其原因是
;请你利用现有器材,通过一次测量就能较准确测出灯泡的额定电功率,其具体方法是:
6、如图所示电路,电源电压不变。闭合开关S,当滑片P置于变阻器的中点时,电压表的示数为4V;当滑片P置于变阻器的b端时,电压表的示数变化了2V,在15s内定值电阻R1产生的热量为60J。则下列结果正确的是(
)
A.滑动变阻器R的最大阻值为9Ω
B.R1的阻值为18Ω
C.电源电压为10V
D.R1先后两次消耗的电功率之比为4﹕3
7、如图甲所示电路中,R0为定值
电阻,R1为滑动变阻器。图乙是该
滑动变阻器消耗的电功率与电流关
系的图像。则该滑动变阻器的最大值

Ω,滑动变阻器消耗的最
大功率是
W。
8、如图所示的电路中,移动滑动变阻器的滑片,电压表的示数从6V变为5V,电流表的示数变化了0.2A,则该定值电阻所消耗功率的变化量为
W
9、现有“6V
3W”的L1和“6V
6W”的L2两只小灯泡串联后接在电路中使用,为了使电路安全,电路两端允许加最大电压为______V;若再把两只小灯泡并联后接到电源电压为6V的电路中,灯泡________(选填“L1”或“L2”)更亮。
10、有一种亮度可以调节的小台灯,其电路如图
甲。电源电压为24Ⅴ,灯泡L的额定电压为24Ⅴ,通过灯泡L的电流跟其两端电压的关系如上图乙。当灯泡正常发光时,灯丝的电阻为
Ω。调节滑动变阻器R,使灯泡的实际功率为3.6W时,灯泡两端的电压是
Ⅴ,滑动变阻器R连入电路的阻值是
Ω。
答案
(1)略
(2)断开
阻值最大处
(3)B
(4)0.75
C
0.2
1.4
(1)用电器处于待机状态
(2)750
(3)②
(1)略
(2)小灯泡断路
(3)2.5

1.14
电压表分度值为0.5V
电压表与滑动变阻器并联
A
50
3.6
1.8
9
L2
60
12
40


电子式电能表
220V
50Hz
10A(20A)
1600
imp/(kW·h)
3
4
1
5
2
