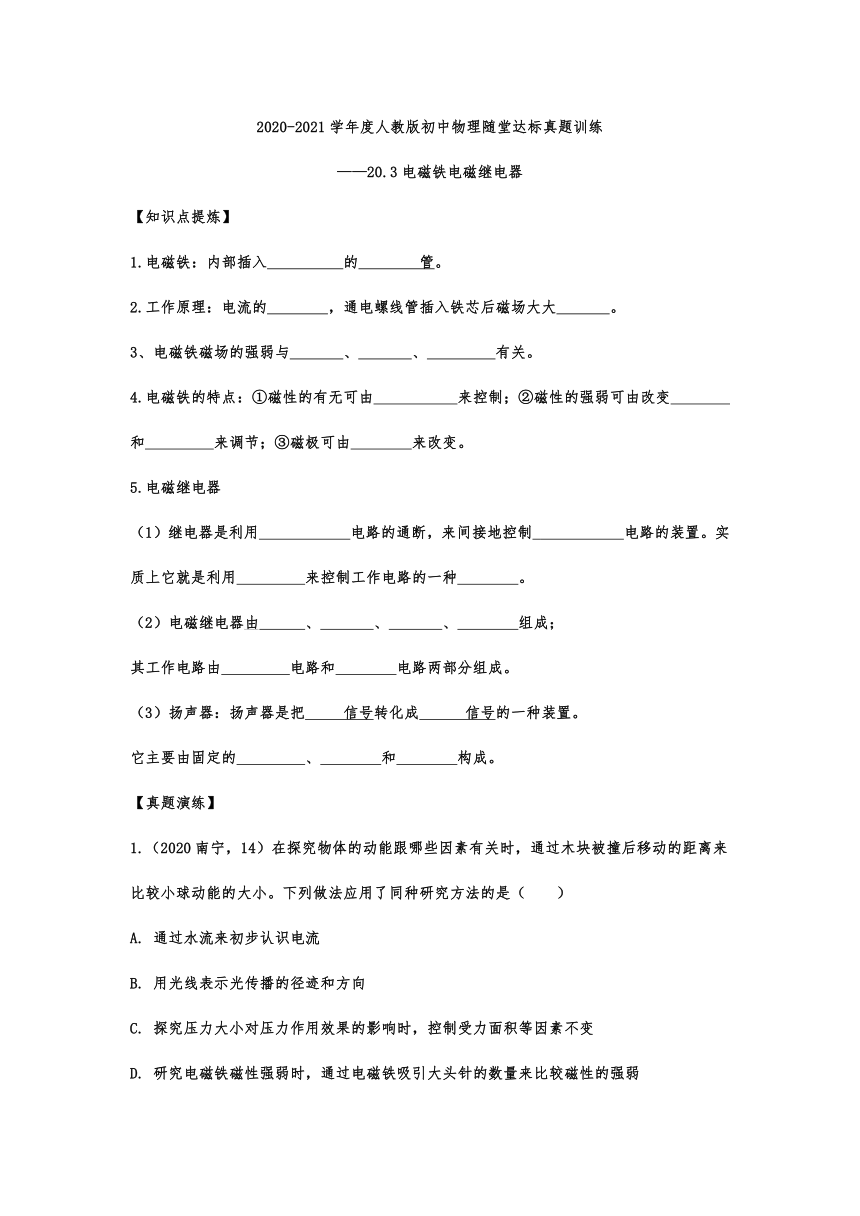

2020-2021学年度人教版初中物理随堂达标真题训练——20.3电磁铁电磁继电器（含答案）

2020-2021学年度人教版初中物理随堂达标真题训练
——20.3电磁铁电磁继电器
【知识点提炼】
1.电磁铁：内部插入 的 管。
2.工作原理：电流的 ，通电螺线管插入铁芯后磁场大大 。
3、电磁铁磁场的强弱与 、 、 有关。
4.电磁铁的特点：①磁性的有无可由 来控制；②磁性的强弱可由改变 和 来调节；③磁极可由 来改变。
5.电磁继电器
（1）继电器是利用 电路的通断，来间接地控制 电路的装置。实质上它就是利用 来控制工作电路的一种 。
（2）电磁继电器由 、 、 、 组成；
其工作电路由 电路和 电路两部分组成。
（3）扬声器：扬声器是把 信号转化成 信号的一种装置。
它主要由固定的 、 和 构成。
【真题演练】
1.（2020南宁，14）在探究物体的动能跟哪些因素有关时，通过木块被撞后移动的距离来比较小球动能的大小。下列做法应用了同种研究方法的是（　　）
A. 通过水流来初步认识电流
B. 用光线表示光传播的径迹和方向
C. 探究压力大小对压力作用效果的影响时，控制受力面积等因素不变
D. 研究电磁铁磁性强弱时，通过电磁铁吸引大头针的数量来比较磁性的强弱

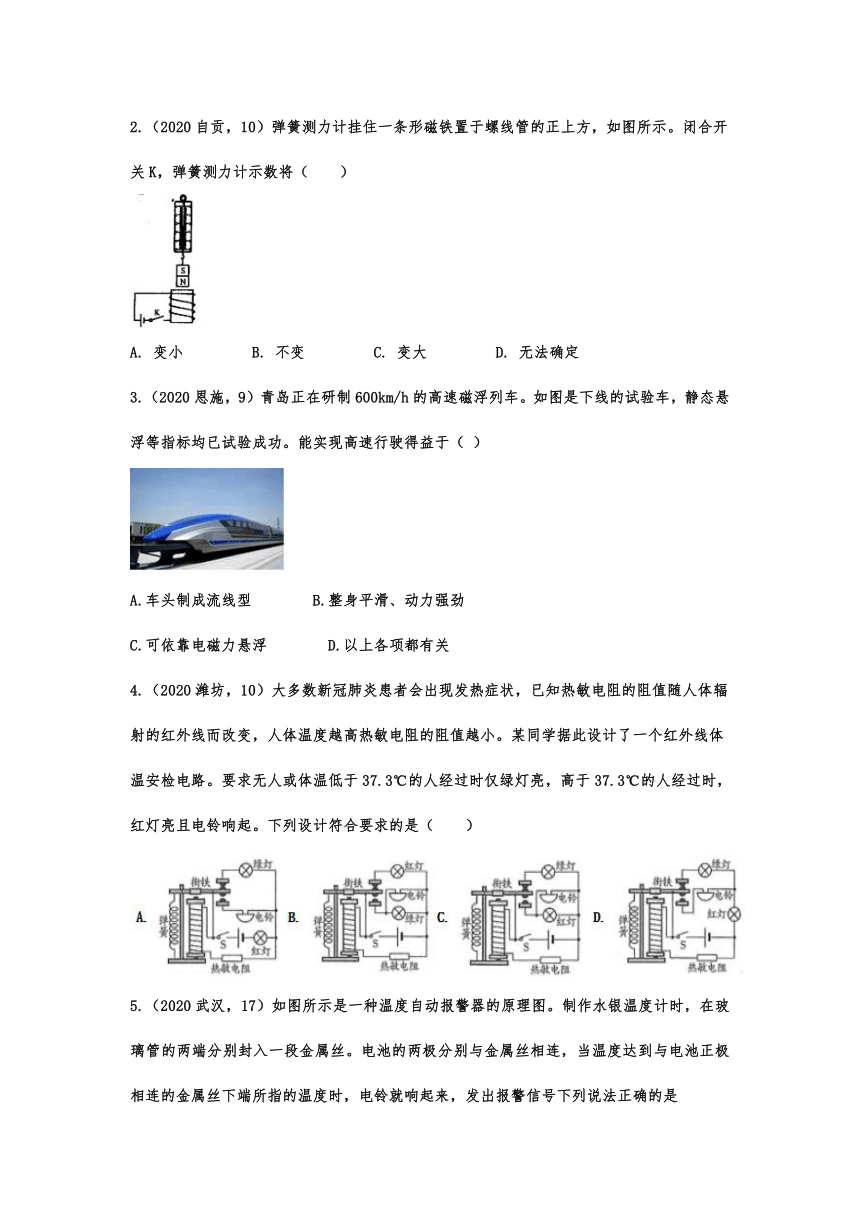

2.（2020自贡，10）弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。闭合开关K，弹簧测力计示数将（　　）
A. 变小 B. 不变 C. 变大 D. 无法确定
3.（2020恩施，9）青岛正在研制600km/h的高速磁浮列车。如图是下线的试验车，静态悬浮等指标均已试验成功。能实现高速行驶得益于（ ）
A.车头制成流线型 B.整身平滑、动力强劲
C.可依靠电磁力悬浮 D.以上各项都有关
4.（2020潍坊，10）大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是（　　）

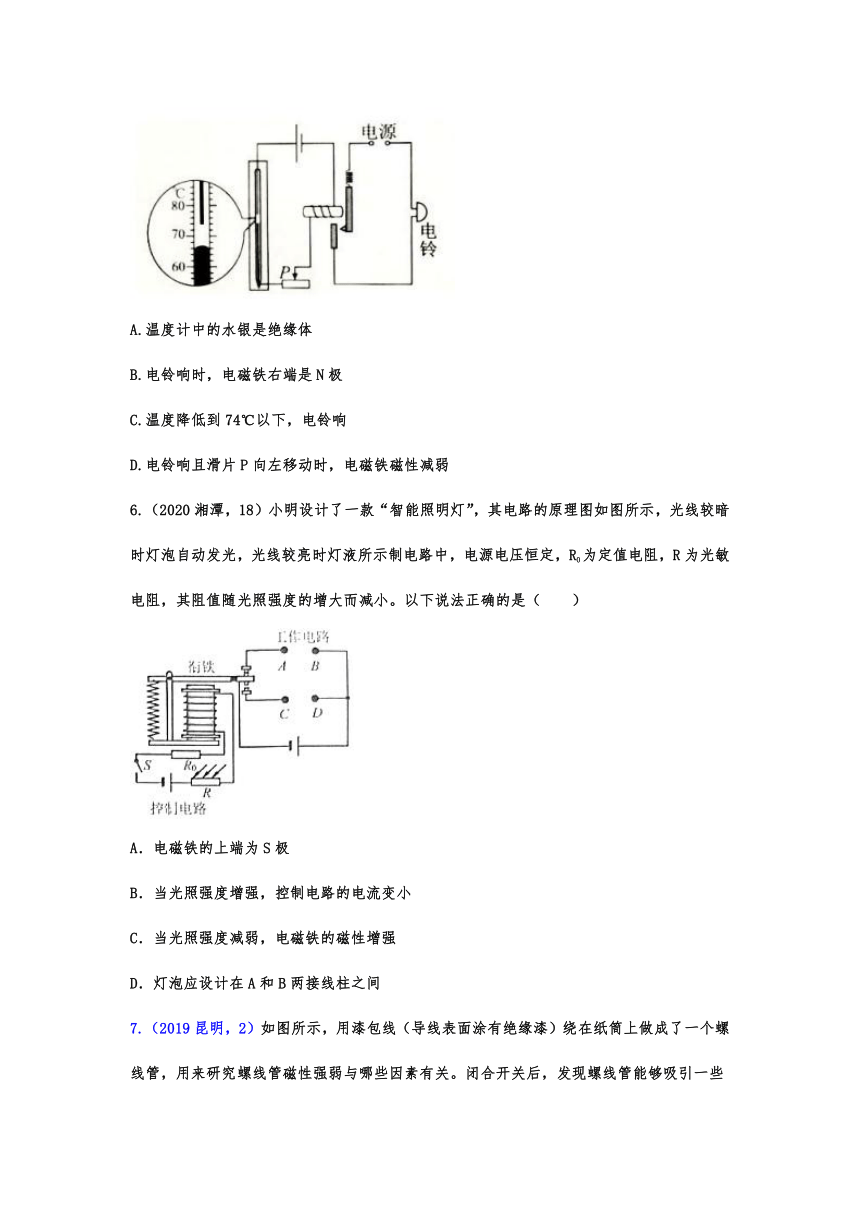

5.（2020武汉，17）如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是
A.温度计中的水银是绝缘体
B.电铃响时，电磁铁右端是N极
C.温度降低到74℃以下，电铃响
D.电铃响且滑片P向左移动时，电磁铁磁性减弱
6.（2020湘潭，18）小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（　　）
A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在A和B两接线柱之间

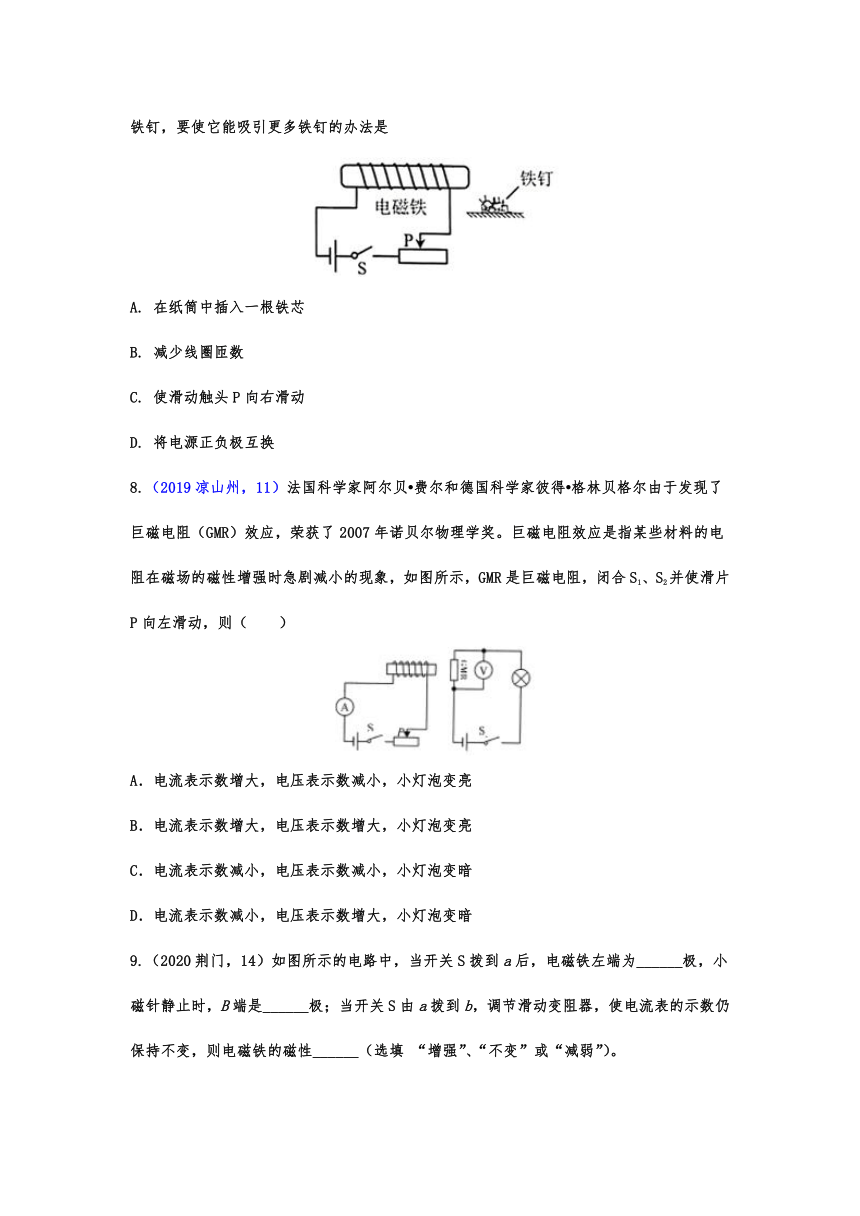

7.（2019昆明，2）如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是
A. 在纸筒中插入一根铁芯
B. 减少线圈匝数
C. 使滑动触头P向右滑动
D. 将电源正负极互换
8.（2019凉山州，11）法国科学家阿尔贝?费尔和德国科学家彼得?格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR是巨磁电阻，闭合S1、S2并使滑片P向左滑动，则（　　）
A．电流表示数增大，电压表示数减小，小灯泡变亮
B．电流表示数增大，电压表示数增大，小灯泡变亮
C．电流表示数减小，电压表示数减小，小灯泡变暗
D．电流表示数减小，电压表示数增大，小灯泡变暗

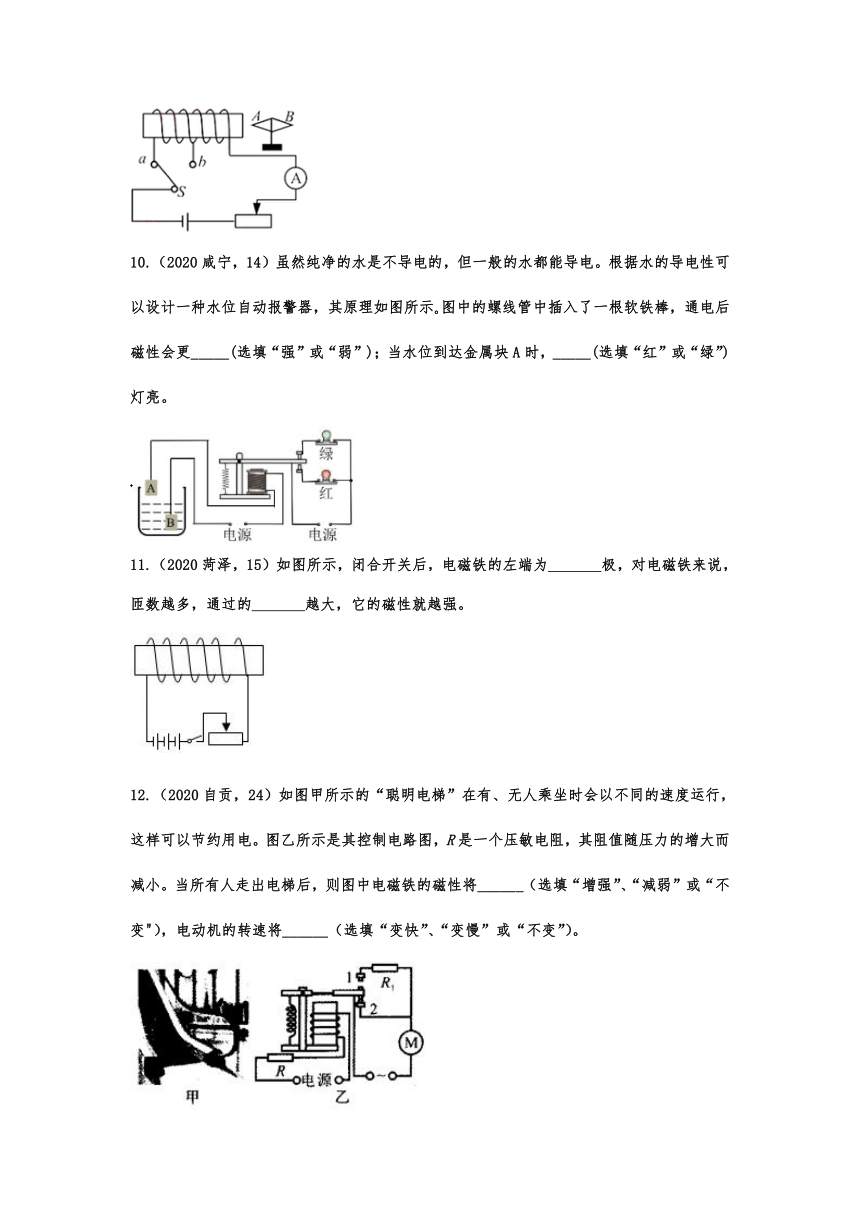

9.（2020荆门，14）如图所示的电路中，当开关S拨到a后，电磁铁左端为______极，小磁针静止时，B端是______极；当开关S由a拨到b，调节滑动变阻器，使电流表的示数仍保持不变，则电磁铁的磁性______（选填 “增强”、“不变”或“减弱”）。
10.（2020咸宁，14）虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示?图中的螺线管中插入了一根软铁棒，通电后磁性会更_____(选填“强”或“弱”)；当水位到达金属块A时，_____(选填“红”或“绿”)灯亮。
11.（2020菏泽，15）如图所示，闭合开关后，电磁铁的左端为　 　极，对电磁铁来说，匝数越多，通过的　 　越大，它的磁性就越强。

12.（2020自贡，24）如图甲所示的“聪明电梯”在有、无人乘坐时会以不同的速度运行，这样可以节约用电。图乙所示是其控制电路图，R是一个压敏电阻，其阻值随压力的增大而减小。当所有人走出电梯后，则图中电磁铁的磁性将______（选填“增强”、“减弱”或“不变"），电动机的转速将______（选填“变快”、“变慢”或“不变”）。
13.（2020株洲，23）如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。
(1)闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性。由安培定则可知：A的上端为它的______（填“N”或“S”）极；
(2)B铁钉能吸引更多的大头针，这是因为绕在它上面的线圈匝数较多，而线圈中的电流______（填“大于”或“等于”或“小于”）绕在A铁钉上的线圈中的电流；
(3)不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向______ （填“左”或“右”）移。
14．（2020苏州，22）阅读下列材料，回答问题
伽利略的温度计及热电阻
16世纪，伽利略利用热胀冷缩的原理制作过一种最早的温度计。据他学生描述：伽利略取一个鸡蛋大小的玻璃泡，将其接到一根约半米长的细玻璃管一端，用手掌将玻璃泡握住，使之受热，然后倒转插入水中，松开手待玻璃泡冷却后，水会升高二三十厘米，用水柱上升的高度来表示手掌的温度，如图甲所示。
温度能明显影响金属导体和半导体的导电性能。金属的导电性能会随温度增加而减弱，与金属不同，有些半导体的导电性能会随温度增加而增强。如图乙所示是一种金属导体和一种半导体的电阻﹣温度特性图线。根据这一特性，它们不仅可以用来测量温度，还能作为热传感器运用到自动控制电路中。
（1）伽利略的温度计测温物质是　 　（玻璃泡中的空气/玻璃管中的水），他在用温度计测量手掌温度时，玻璃管中的水柱越高，表明手掌的温度越　 　（高/低）；
（2）如图丙所示，是一款利用热传感器设计的高温报警器电路，启动报警器，当环境温度过高时，电铃会被接通发出报警声，通过断开开关S可关闭铃声。电铃应接在电路中的　 　（a/b/c）位置，热传感器接在电路中的　 　（a/b/c）位置，热传感器应使用图乙中的　 　（金属导体/半导体）。
15.（2019黔东南，18）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
2020-2021学年度人教版初中物理随堂达标真题训练
——20.3电磁铁电磁继电器参考答案
【知识点提炼】
1.电磁铁：内部插入 的 管。
【答案】铁芯；通电螺线
2.工作原理：电流的 ，通电螺线管插入铁芯后磁场大大 。
【答案】磁效应；增强
3、电磁铁磁场的强弱与 、 、 有关。
【答案】电流的强弱；线圈的匝数；铁芯的有无
4.电磁铁的特点：①磁性的有无可由 来控制；②磁性的强弱可由改变 和 来调节；③磁极可由 来改变。
【答案】电流的通断；电流大小；线圈的匝数；电流方向
5.电磁继电器
（1）继电器是利用 电路的通断，来间接地控制 电路的装置。实质上它就是利用 来控制工作电路的一种 。
（2）电磁继电器由 、 、 、 组成；
其工作电路由 电路和 电路两部分组成。
（3）扬声器：扬声器是把 信号转化成 信号的一种装置。
它主要由固定的 、 和 构成。
【答案】低电压、弱电流；高电压、强电流；电磁铁；开关；电磁铁；衔铁；簧片；触点；低压控制；高压工作；电；声；永久磁体；线圈；锥形纸盆
【真题演练】
1.（2020南宁，14）在探究物体的动能跟哪些因素有关时，通过木块被撞后移动的距离来比较小球动能的大小。下列做法应用了同种研究方法的是（　　）
A. 通过水流来初步认识电流
B. 用光线表示光传播的径迹和方向
C. 探究压力大小对压力作用效果的影响时，控制受力面积等因素不变
D. 研究电磁铁磁性强弱时，通过电磁铁吸引大头针的数量来比较磁性的强弱
【答案】D
2.（2020自贡，10）弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。闭合开关K，弹簧测力计示数将（　　）
A. 变小 B. 不变 C. 变大 D. 无法确定
【答案】A
3.（2020恩施，9）青岛正在研制600km/h的高速磁浮列车。如图是下线的试验车，静态悬浮等指标均已试验成功。能实现高速行驶得益于（ ）
A.车头制成流线型 B.整身平滑、动力强劲
C.可依靠电磁力悬浮 D.以上各项都有关
【答案】D
4.（2020潍坊，10）大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是（　　）
【答案】C
5.（2020武汉，17）如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是
A.温度计中的水银是绝缘体
B.电铃响时，电磁铁右端是N极
C.温度降低到74℃以下，电铃响
D.电铃响且滑片P向左移动时，电磁铁磁性减弱
【答案】D
6.（2020湘潭，18）小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（　　）
A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在A和B两接线柱之间
【答案】D。
7.（2019昆明，2）如图所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是
A. 在纸筒中插入一根铁芯
B. 减少线圈匝数
C. 使滑动触头P向右滑动
D. 将电源正负极互换
【答案】A
8.（2019凉山州，11）法国科学家阿尔贝?费尔和德国科学家彼得?格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR是巨磁电阻，闭合S1、S2并使滑片P向左滑动，则（　　）
A．电流表示数增大，电压表示数减小，小灯泡变亮
B．电流表示数增大，电压表示数增大，小灯泡变亮
C．电流表示数减小，电压表示数减小，小灯泡变暗
D．电流表示数减小，电压表示数增大，小灯泡变暗
【答案】A。
9.（2020荆门，14）如图所示的电路中，当开关S拨到a后，电磁铁左端为______极，小磁针静止时，B端是______极；当开关S由a拨到b，调节滑动变阻器，使电流表的示数仍保持不变，则电磁铁的磁性______（选填 “增强”、“不变”或“减弱”）。
【答案】 (1). N (2). S (3). 减弱
10.（2020咸宁，14）虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示?图中的螺线管中插入了一根软铁棒，通电后磁性会更_____(选填“强”或“弱”)；当水位到达金属块A时，_____(选填“红”或“绿”)灯亮。
【答案】 (1)强 (2)红
11.（2020菏泽，15）如图所示，闭合开关后，电磁铁的左端为　 　极，对电磁铁来说，匝数越多，通过的　 　越大，它的磁性就越强。

【答案】N；电流。
12.（2020自贡，24）如图甲所示的“聪明电梯”在有、无人乘坐时会以不同的速度运行，这样可以节约用电。图乙所示是其控制电路图，R是一个压敏电阻，其阻值随压力的增大而减小。当所有人走出电梯后，则图中电磁铁的磁性将______（选填“增强”、“减弱”或“不变"），电动机的转速将______（选填“变快”、“变慢”或“不变”）。
【答案】 (1). 减弱 (2). 变慢
13.（2020株洲，23）如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。
(1)闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性。由安培定则可知：A的上端为它的______（填“N”或“S”）极；
(2)B铁钉能吸引更多的大头针，这是因为绕在它上面的线圈匝数较多，而线圈中的电流______（填“大于”或“等于”或“小于”）绕在A铁钉上的线圈中的电流；
(3)不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向______ （填“左”或“右”）移。
【答案】 (1). N (2). 等于 (3). 左
14．（2020苏州，22）阅读下列材料，回答问题
伽利略的温度计及热电阻
16世纪，伽利略利用热胀冷缩的原理制作过一种最早的温度计。据他学生描述：伽利略取一个鸡蛋大小的玻璃泡，将其接到一根约半米长的细玻璃管一端，用手掌将玻璃泡握住，使之受热，然后倒转插入水中，松开手待玻璃泡冷却后，水会升高二三十厘米，用水柱上升的高度来表示手掌的温度，如图甲所示。
温度能明显影响金属导体和半导体的导电性能。金属的导电性能会随温度增加而减弱，与金属不同，有些半导体的导电性能会随温度增加而增强。如图乙所示是一种金属导体和一种半导体的电阻﹣温度特性图线。根据这一特性，它们不仅可以用来测量温度，还能作为热传感器运用到自动控制电路中。
（1）伽利略的温度计测温物质是　 　（玻璃泡中的空气/玻璃管中的水），他在用温度计测量手掌温度时，玻璃管中的水柱越高，表明手掌的温度越　 　（高/低）；
（2）如图丙所示，是一款利用热传感器设计的高温报警器电路，启动报警器，当环境温度过高时，电铃会被接通发出报警声，通过断开开关S可关闭铃声。电铃应接在电路中的　 　（a/b/c）位置，热传感器接在电路中的　 　（a/b/c）位置，热传感器应使用图乙中的　 　（金属导体/半导体）。
【答案】（1）玻璃泡中的空气；高；（2）b；c；半导体。
15.（2019黔东南，18）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
