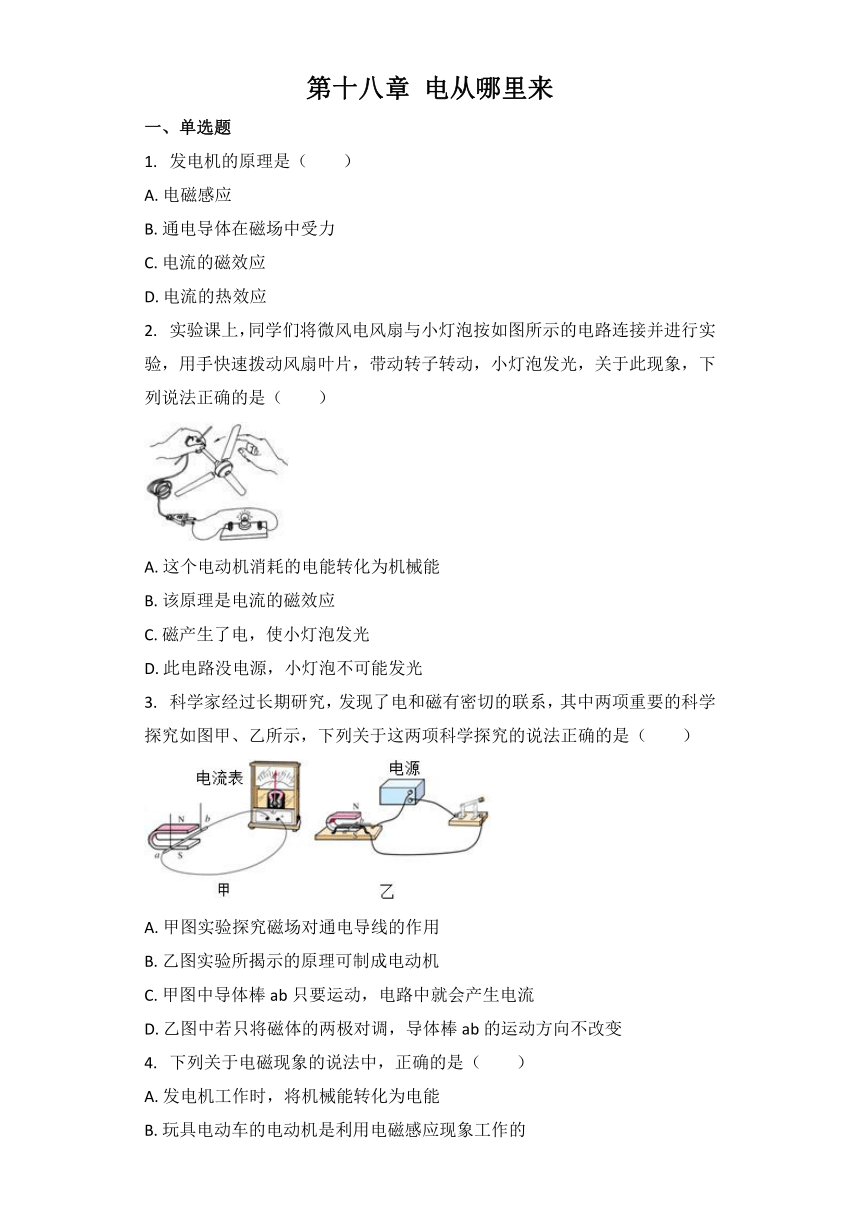

第十八章 电从哪里来
一、单选题
1.???发电机的原理是( )
A.?电磁感应?????????????????????????
B.?通电导体在磁场中受力?????????????????????????
C.?电流的磁效应?????????????????????????
D.?电流的热效应
2.???实验课上,同学们将微风电风扇与小灯泡按如图所示的电路连接并进行实验,用手快速拨动风扇叶片,带动转子转动,小灯泡发光,关于此现象,下列说法正确的是( )
A.?这个电动机消耗的电能转化为机械能????????????????????????????????????????
B.?该原理是电流的磁效应????????????????????????????????????????
C.?磁产生了电,使小灯泡发光????????????????????????????????????????
D.?此电路没电源,小灯泡不可能发光
3.???科学家经过长期研究,发现了电和磁有密切的联系,其中两项重要的科学探究如图甲、乙所示,下列关于这两项科学探究的说法正确的是( )
A.?甲图实验探究磁场对通电导线的作用????????????????????????????????????????
B.?乙图实验所揭示的原理可制成电动机????????????????????????????????????????
C.?甲图中导体棒ab只要运动,电路中就会产生电流????????????????????????????????????????
D.?乙图中若只将磁体的两极对调,导体棒ab的运动方向不改变

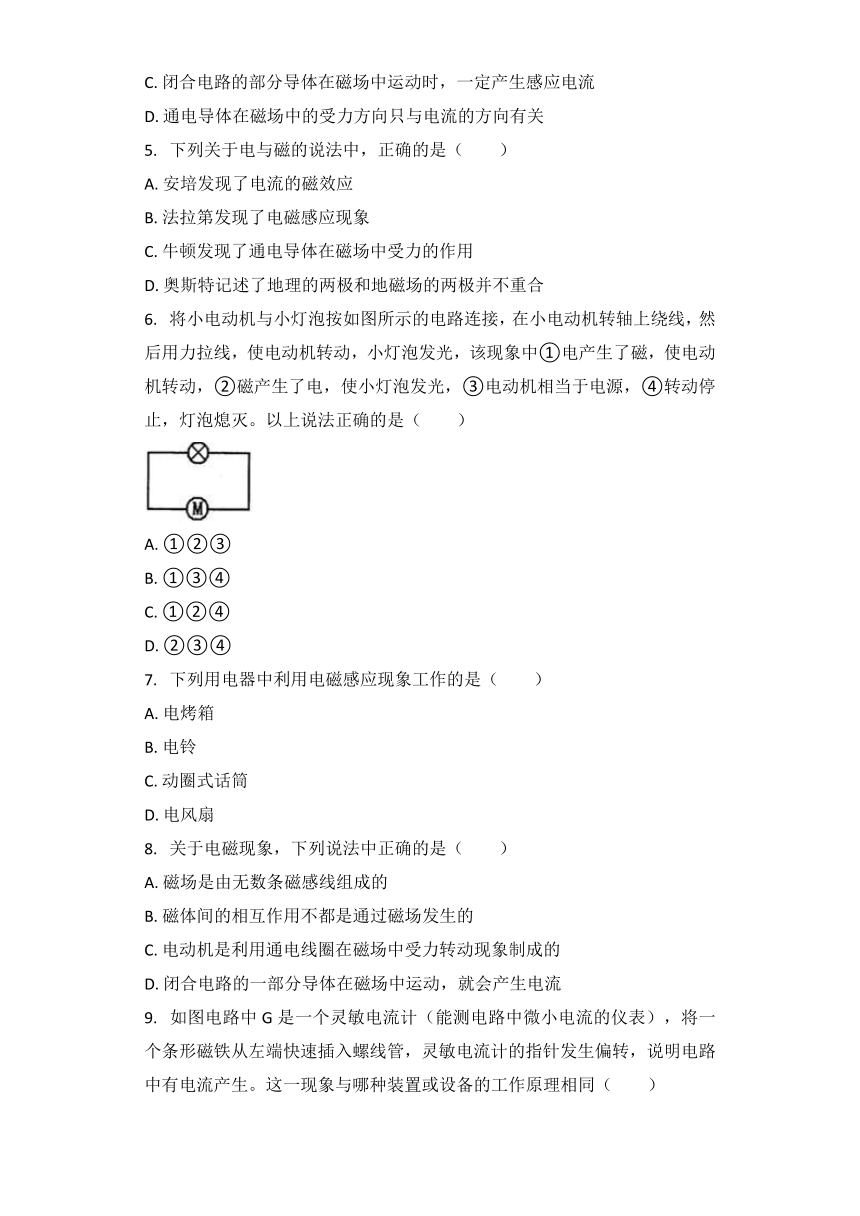

4.???下列关于电磁现象的说法中,正确的是( )
A.?发电机工作时,将机械能转化为电能????????????????????????????????????????
B.?玩具电动车的电动机是利用电磁感应现象工作的????????????????????????????????????????
C.?闭合电路的部分导体在磁场中运动时,一定产生感应电流????????
D.?通电导体在磁场中的受力方向只与电流的方向有关
5.???下列关于电与磁的说法中,正确的是( )
A.?安培发现了电流的磁效应????????????????????????????????????????
B.?法拉第发现了电磁感应现象????????????????????????????????????????
C.?牛顿发现了通电导体在磁场中受力的作用????????????????????????????????????????
D.?奥斯特记述了地理的两极和地磁场的两极并不重合
6.???将小电动机与小灯泡按如图所示的电路连接,在小电动机转轴上绕线,然后用力拉线,使电动机转动,小灯泡发光,该现象中①电产生了磁,使电动机转动,②磁产生了电,使小灯泡发光,③电动机相当于电源,④转动停止,灯泡熄灭。以上说法正确的是( )
A.?①②③?????????????????????????
B.?①③④?????????????????????????
C.?①②④?????????????????????????
D.?②③④
7.???下列用电器中利用电磁感应现象工作的是( )
A.?电烤箱?????????????????????????
B.?电铃?????????????????????????
C.?动圈式话筒?????????????????????????
D.?电风扇
8.???关于电磁现象,下列说法中正确的是( )
A.?磁场是由无数条磁感线组成的????????????????????????????????????????
B.?磁体间的相互作用不都是通过磁场发生的????????????????????????????????????????
C.?电动机是利用通电线圈在磁场中受力转动现象制成的?????????
D.?闭合电路的一部分导体在磁场中运动,就会产生电流

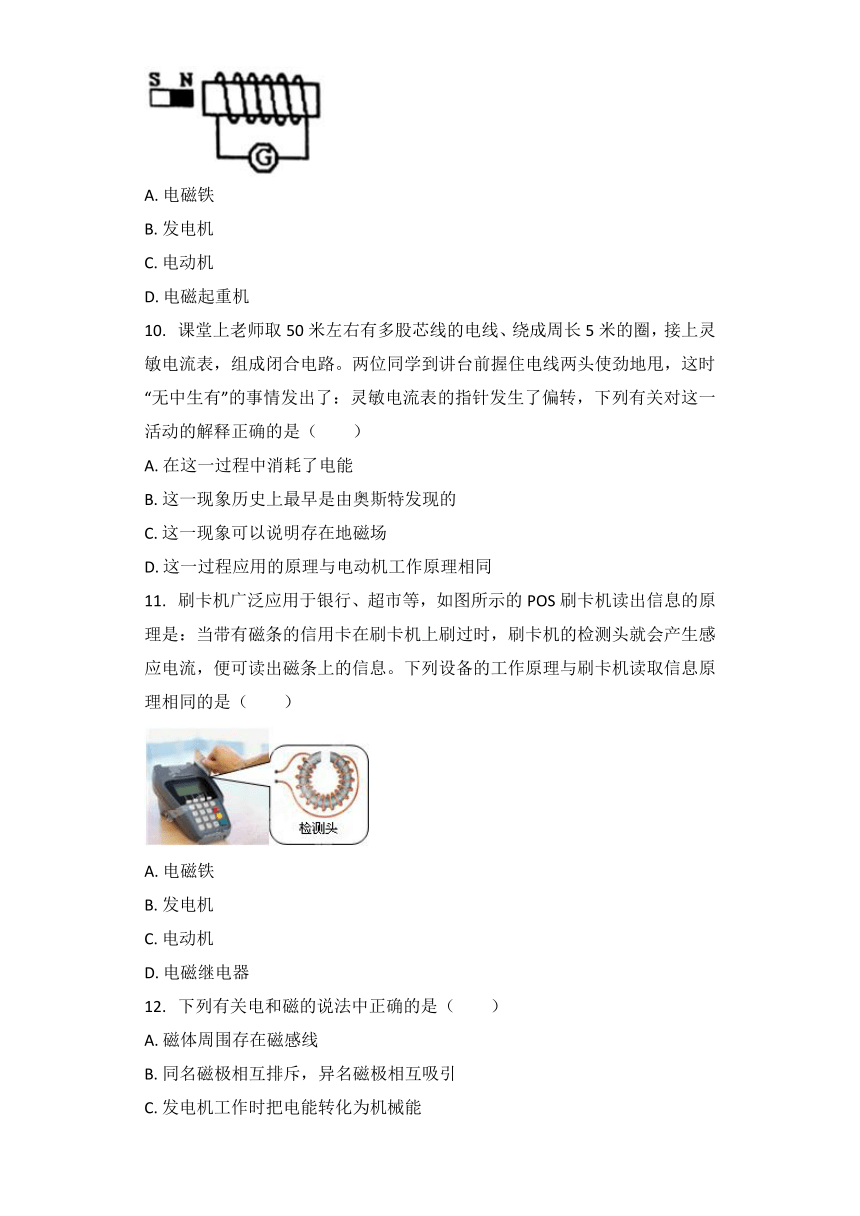

9.???如图电路中G是一个灵敏电流计(能测电路中微小电流的仪表),将一个条形磁铁从左端快速插入螺线管,灵敏电流计的指针发生偏转,说明电路中有电流产生。这一现象与哪种装置或设备的工作原理相同( )
A.?电磁铁?????????????????????????
B.?发电机?????????????????????????
C.?电动机?????????????????????????
D.?电磁起重机
10.???课堂上老师取50米左右有多股芯线的电线、绕成周长5米的圈,接上灵敏电流表,组成闭合电路。两位同学到讲台前握住电线两头使劲地甩,这时“无中生有”的事情发出了:灵敏电流表的指针发生了偏转,下列有关对这一活动的解释正确的是( )
A.?在这一过程中消耗了电能????????????????????????????????????????
B.?这一现象历史上最早是由奥斯特发现的????????????????????????????????????????
C.?这一现象可以说明存在地磁场????????????????????????????????????????
D.?这一过程应用的原理与电动机工作原理相同
11.???刷卡机广泛应用于银行、超市等,如图所示的POS刷卡机读出信息的原理是:当带有磁条的信用卡在刷卡机上刷过时,刷卡机的检测头就会产生感应电流,便可读出磁条上的信息。下列设备的工作原理与刷卡机读取信息原理相同的是( )
A.?电磁铁?????????????????????????
B.?发电机?????????????????????????
C.?电动机?????????????????????????
D.?电磁继电器
12.???下列有关电和磁的说法中正确的是( )
A.?磁体周围存在磁感线????????????????????????????????????????
B.?同名磁极相互排斥,异名磁极相互吸引????????????????????????????????????????
C.?发电机工作时把电能转化为机械能????????????????????????????????????????

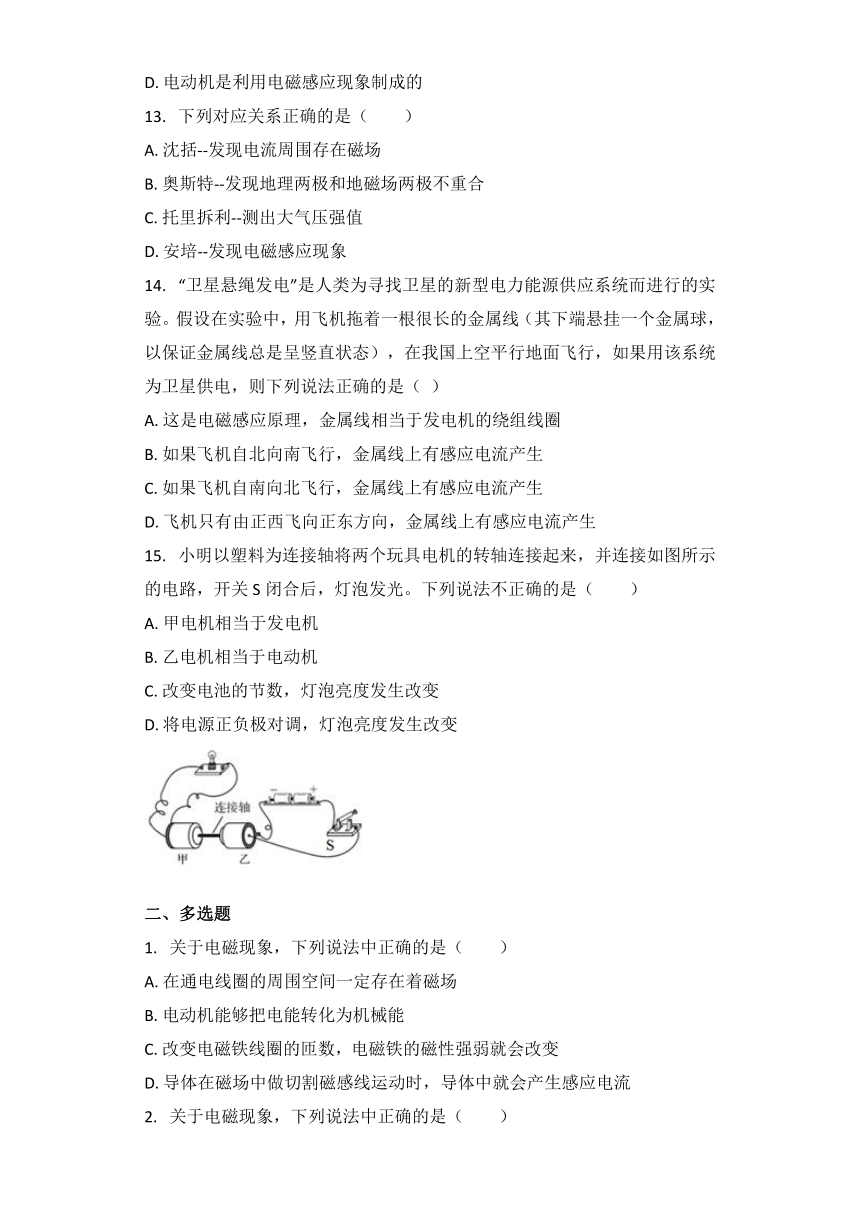

D.?电动机是利用电磁感应现象制成的
13.???下列对应关系正确的是( )
A.?沈括--发现电流周围存在磁场????????????????????????????????????????
B.?奥斯特--发现地理两极和地磁场两极不重合????????????????????????????????????????
C.?托里拆利--测出大气压强值????????????????????????????????????????
D.?安培--发现电磁感应现象
14.???“卫星悬绳发电”是人类为寻找卫星的新型电力能源供应系统而进行的实验。假设在实验中,用飞机拖着一根很长的金属线(其下端悬挂一个金属球,以保证金属线总是呈竖直状态),在我国上空平行地面飞行,如果用该系统为卫星供电,则下列说法正确的是( )
A.?这是电磁感应原理,金属线相当于发电机的绕组线圈
B.?如果飞机自北向南飞行,金属线上有感应电流产生
C.?如果飞机自南向北飞行,金属线上有感应电流产生
D.?飞机只有由正西飞向正东方向,金属线上有感应电流产生
15.???小明以塑料为连接轴将两个玩具电机的转轴连接起来,并连接如图所示的电路,开关S闭合后,灯泡发光。下列说法不正确的是( )
A.?甲电机相当于发电机????????????????????????????????????????
B.?乙电机相当于电动机????????????????????????????????????????
C.?改变电池的节数,灯泡亮度发生改变????????????????????????????????????????
D.?将电源正负极对调,灯泡亮度发生改变
二、多选题
1.???关于电磁现象,下列说法中正确的是( )
A.?在通电线圈的周围空间一定存在着磁场????????????????????????????????????????
B.?电动机能够把电能转化为机械能????????????????????????????????????????
C.?改变电磁铁线圈的匝数,电磁铁的磁性强弱就会改变????????????????????????????????????????
D.?导体在磁场中做切割磁感线运动时,导体中就会产生感应电流
2.???关于电磁现象,下列说法中正确的是( )

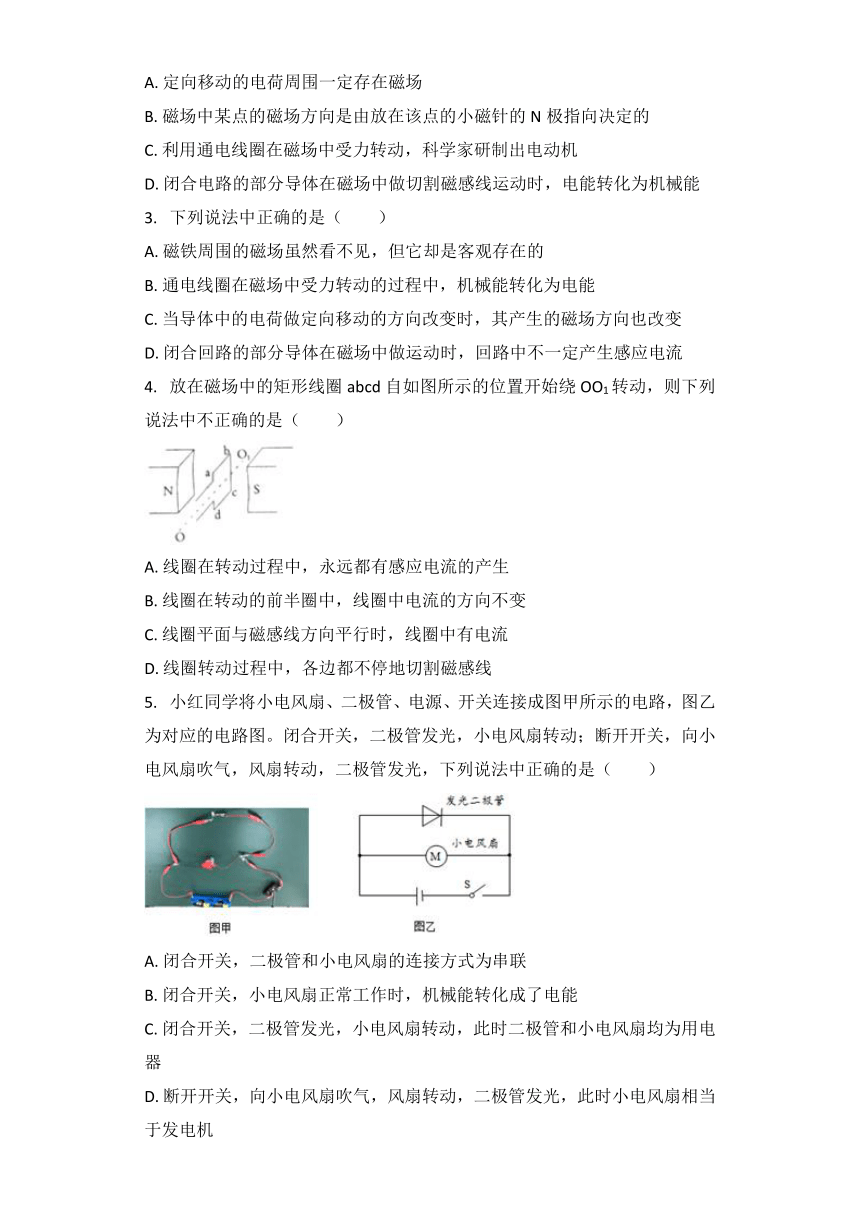

A.?定向移动的电荷周围一定存在磁场
B.?磁场中某点的磁场方向是由放在该点的小磁针的N极指向决定的
C.?利用通电线圈在磁场中受力转动,科学家研制出电动机
D.?闭合电路的部分导体在磁场中做切割磁感线运动时,电能转化为机械能
3.???下列说法中正确的是( )
A.?磁铁周围的磁场虽然看不见,但它却是客观存在的
B.?通电线圈在磁场中受力转动的过程中,机械能转化为电能
C.?当导体中的电荷做定向移动的方向改变时,其产生的磁场方向也改变
D.?闭合回路的部分导体在磁场中做运动时,回路中不一定产生感应电流
???放在磁场中的矩形线圈abcd自如图所示的位置开始绕OO1转动,则下列说法中不正确的是( )
A.?线圈在转动过程中,永远都有感应电流的产生????????????????????????????????????????
B.?线圈在转动的前半圈中,线圈中电流的方向不变????????????????????????????????????????
C.?线圈平面与磁感线方向平行时,线圈中有电流????????????????????????????????????????
D.?线圈转动过程中,各边都不停地切割磁感线
5.???小红同学将小电风扇、二极管、电源、开关连接成图甲所示的电路,图乙为对应的电路图。闭合开关,二极管发光,小电风扇转动;断开开关,向小电风扇吹气,风扇转动,二极管发光,下列说法中正确的是( )
A.?闭合开关,二极管和小电风扇的连接方式为串联
B.?闭合开关,小电风扇正常工作时,机械能转化成了电能
C.?闭合开关,二极管发光,小电风扇转动,此时二极管和小电风扇均为用电器
D.?断开开关,向小电风扇吹气,风扇转动,二极管发光,此时小电风扇相当于发电机
???关于如图所示的电和磁的实验,下列描述中正确的是( )
A.?甲图实验演示的是电流的磁效应
B.?乙图实验演示的是电动机的工作原理
C.?丙图实验演示的是磁场对电流的作用,直流电动机是依据此原理制成的
D.?丁图实验演示当铁棒靠近条形磁铁时被吸引,说明铁棒原来就有磁性
7.???下列关于电与磁的说法中,错误的是( )
A.?安培发现了电流的磁效应????????????????????????????????????????
B.?牛顿发现了通电导体在磁场中受力的作用????????????????????????????????????????
C.?法拉第发现了电磁感应现象????????????????????????????????????????
D.?奥斯特记述了地理的两极和地磁场的两极并不重合
8.???在探究产生感应电流的条件时,小东采用了如图所示的实验装置。他向左移动金属棒AB,发现电流表的指针向右偏转。向右移动金属棒AB,发现电流表的指针向左偏转。则下列说法正确的是( )
A.?由上面所述的实验现象可得出回路中的电流方向跟导体AB切割磁感线运动方向有关
B.?若要探究感应电流方向跟磁场方向是否有关,应保持导体AB切割磁感线运动方向不变,将该U形磁体磁极上下调换
C.?若将装置中的U形磁体换用磁性更强的U形磁体,可以探究感应电流大小跟磁性强弱是否有关
D.?如果保持直导线AB不动,向左或向右移动U形磁体,回路中不会产生感应电流
9.???下列说法正确的是( )
A.?通电线圈在磁场中受力转动的过程中,机械能转化为电能
B.?因为磁感线可以形象地描述磁场,所以磁场是由磁感线组成的
C.?磁场对放入其中的磁体有力的作用,对放入其中的铁钉也有力的作用
D.?闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中一定产生电流
10.???关于电和磁,下列说法正确的是( )
A.?地磁场的N极在地理南极附近
B.?在探究产生感应电流条件的实验中,只要改变导体切割磁感线的方向,感应电流的方向就会改变
C.?移动电话是利用电磁波传递信息的
D.?通电螺线管内插入铜棒,其磁性一定会增强
11.???关于电磁现象,下列说法中正确的是( )
A.?电动机是利用通电线圈在磁场中受力转动现象制成的????
B.?闭合电路部分导体在磁场中运动,就会产生电流????????????????????????????????????????
C.?法拉第发现了通电导体产生磁场的现象????????????????????????????????????????
D.?动圈式话筒是利用电磁感应现象制成的
12.???关于电磁现象,下列说法中正确的是( )
A.?可以自由转动的小磁针静止时“N”极指向地理的南极
B.?改变通过电磁铁的电流大小可以改变电磁铁磁性的强弱
C.?金属导体中的自由电子在做定向移动时,周围一定会产生磁场
D.?当导体回路的一部分在磁场中做切割磁感线运动时,回路中就会产生电流
13.???下列说法中正确的是( )
A.?放在磁场中的导体一定会受到力的作用
B.?导体中有电荷定向移动时,导体周围一定存在磁场
C.?通电导体产生的磁场的方向与通过该导体的电流方向有关
D.?导体在磁场中做切割磁感线运动时,导体中就会产生感应电流
14.???下列说法中正确的是( )
A.?地磁场的磁感线是真实存在的????????????????????????????????????????
B.?导体中的电流一定会产生磁场????????????????????????????????????????
C.?指南针能指南是由于地磁场对指南针磁极有力的作用????????
D.?导体在磁场中做切割磁感线运动时,导体中一定产生感应电流
15.???下列关于电与磁的说法正确的是( )
A.?地磁场的南极在地理的北极附近????????????????????????????????????????
B.?电磁起重机的工作原理是电流的磁效应????????????????????????????????????????
C.?动圈式话筒与电动机的工作原理相同????????????????????????????????????????
D.?发电机的工作原理是电磁感应现象
三、填空题
1.???电给人们的生活带来了极大的方便。电风扇、电动车、电力机车等都属于电动机,它们的工作原理是______;发电机工作时,______能转化为______能。
2.???如图所示,是探究感应电流产生条件的实验装置示意图。
(1)闭合开关,让导体AB沿磁场方向运动,灵敏电流计的指针______偏转,表明闭合回路中______感应电流产生。
(2)闭合开关,让导体AB做切割磁感线运动,灵敏电流计的指针______偏转,表明闭合回路中______感应电流产生。
3.???发电机是根据______原理工作的,在工作过程中,将______能转化为电能。
4.???电路中有持续电流的条件是:电路中要有______,电路还得是______。
5.???如图所示,甲图可以研究电磁感应现象,实验过程中发生的能量变化为______;乙图可以研究______的情况。
???按要求填空
在如图所示的装置中,让导体ab水平向左运动时,电流表指针向右偏,导体ab水平向右运动时,电流表指针向左偏。这现象说明感应电流的方向与导体切割______方向有关。
7.???1820年4月的一天,奥斯特讲课时突发奇想,在沿______方向的导线下方放置一枚小磁针,保证导线和小磁针能______放置进行实验,接通电源后发现小磁针明显偏转,随后奥斯特花了三个月时间,做了60多个实验证明电流的确能使磁针偏转,这种现象称为______。奥斯特的发现,拉开了研究电磁间本质联系的序幕,1831年,法拉第发现了闭合电路的一部分导体,在磁场中做切割磁感线运动时会产生感应电流,这种现象称为______。
8.???如图所示的装置,直导线AB段在两磁极中间,AB通过一导线闭合,一部分导线缠绕在铁芯上,当所有部件都静止时,小磁针静止在如图位置。当AB从上到下竖直向下落时,会发生的现象是:小磁针将______(选填“转动”“不转动”)。利用此图所示的实验装置原理可以制造出______机。
???如图所示的是一种环保型手电筒,这种手电简不用电池作为电源,使用时只要将它来回摇晃就可发电。这种手电筒能够发电的原理是______其能量是由______能转化成电能,它发出的光______(选填“是”或“不是”)电磁波。
10.???人们利用收音机收听广播,收音机是通过接收______而得到信息的;收音发出的声音是通过______传播到人耳的。
11.???ab是一轻质金属棒,用两根细导线吊着悬在蹄形磁铁中间,如图所示,当开关S置于不同的位置时,可研究不同的电磁现象。电磁感应现象的研究是当开关S接到位置______时(选填“1”或“2”),利用该原理我们制造了______(选填“电动机”或“发电机”)。
四、实验探究题
1.???小明用如图甲所示的装置探究感应电流产生条件。
(1)小明闭合开关后进行了如下操作,其中能产生感应电流的是______(填写字母);
A.导体AB不动,让磁体左右运动
B.磁体不动,让导体AB上下运动
(2)实验中发现灵敏电流计指针偏转不明显,为了使指针偏转明显,下列措施中可行的是______(选填字母);
A.换用磁性更强的磁体,增加磁场的强度
B.将灵敏电流计换成电流表
(3)如果将灵敏电流计换成电源,闭合开关S后可以观察到的现象是______;
(4)如图乙是手摇发电机的原理图,当线圈转动到图示位置时,线圈中______(选填“有”或“无”)电流。
2.???如图所示为“探究感应电流产生的条件”的实验装置,蹄形磁体放置在水平桌面上.闭合开关后:
(1)要使电路中有电流,导体AB、开关、灵敏电流计和导线必须构成________电路.
(2)异体AB沿________方向运动时,电流计指针不偏转.只要导体做切割磁感线的运动,电路中就有________产生.
(3)做切割磁感线运动的导体AB,在电路中的作用相当于________.
(4)若要改变电流汁指针偏转的方向,你的做法是________(说出一种方法即可).
(5)在此装置中,当导体AB沿水平方向运动时,要使电流计指针偏转幅度变大,你的做法是________.
3.???材料一:1820年,丹麦物理学家奥斯特发现了通电导体周围存在磁场。
材料二:1825年,瑞士物理学家科拉顿做了如下实验:他将一个能反映微小变化的电流表,通过导线与螺旋线圈串联成闭合电路,并将螺旋线圈和电流表分别放置在两个相连的房间,如图。他将一个条形磁铁插入螺旋线圈内,同时跑到另一个房间里,观察电流表的指针是否偏转。
材料三:1831年,英国物理学家法拉第用闭合电路的一部分导体,在磁场里切割磁感线的时候,发现导体中产生电流,从而实现了利用磁场获得电流的愿望。
(1)进行奥斯特实验时,在静止的小磁针上方,分别用图甲和乙两种方式放置一根导线。当导线通电时,小磁针会发生明显偏转的是______(选填“甲”或“乙”)。
(2)在奥斯特发现“电流周围存在磁场”之后,科拉顿、法拉第两位物理学家采用逆向思维,基于______的假设,从而做了如上材料中的实验。
(3)在科拉顿的实验中,实际上已经满足产生感应电流的条件,但他并未观察到,如何操作才能让他观察到电流表指针发生偏转?______。
第十八章 电从哪里来
【单选题答案】
1.??A???????2.??C???????3.??B???????4.??A???????5.??B???????
6.??D???????7.??C???????8.??C???????9.??B???????10.??C???????
11.??B???????12.??B???????13.??C???????14.??A???????15.??D???????
【解析】
1.??
【分析】
本题考查发电机和电动机的原理,电动机的原理是通电导体在磁场中受力或通电线圈在磁场中受力转动,发电机的原理是电磁感应现象。
发电机的工作原理是电磁感应,即闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流。
【解答】
A.发电机是利用电磁感应现象的原理制成的,故A符合题意;
B.电动机是利用通电导线在磁场中受力的作用的原理制成的,故B不符合题意;
C.通电导线周围存在磁场,这种现象叫电流的磁效应,故C不符合题意;
D.通电导体会发热,这是利用电流的热效应的原理产生的,故D不符合题意。
故选A。
2.??
解:AB、电风扇在发电的过程中,消耗了机械能,转化为了电能,故是利用了电磁感应原理,故AB错误;
CD、电风扇发电过程是把机械能转化为电能,即磁产生了电,使小灯泡发光,故C正确,D错误。
故选:C。
直流电动机和直流发电机的构造是相同的,用手拨动小风扇叶片,小灯泡能亮,故可用发电机的知识分析。
发电机是利用了电磁感应原理制成的。当外部接电源时,风扇能转动,是电动机;当用外力转动风扇时,就成了发电机。
3.??
解:A、甲图中当棒ab做切割磁感线运动时,电路中会产生电流,故该实验探究的是电磁感应现象;故A错误;
B、图乙实验是通电导线在磁场中受到磁场力的实验,根据该原理制成了电动机,故B正确;
C、甲图中当棒ab只有做切割磁感线运动时,电路中才会产生电流,故C错误;
D、影响导体运动方向的因素有两个:电流的方向和磁场的方向,当乙图中的磁体的两极对调,则导体的运动方向会改变,故D错误。
故选:B。
分析图示实验,确定实验原理或现象,然后结合相关知识分析答题。
根据图示确定两实验分别是什么实验是正确解题的关键。
4.??
【分析】
(1)产生感应电流的条件是:闭合电路的一部分导体在磁场中做切割磁感线运动,关键词是:闭合、一部分、切割;
(2)发电机的原理是电磁感应现象,电动机的原理是通电线圈在磁场中受力转动;
(3)发电机是机械能转化成电能,电动机是电能转化成机械能;
(4)通电导体在磁场中受力方向与两因素有关:磁场方向、电流方向。
要求掌握发电机和电动机的原理、能量转化、感应电流的影响因素、通电导体在磁场中受力的影响因素。
【解答】
解:
A、发电机是外力带动机器运动转,产生电能输送出去,所以机械能转化成电能,A选项正确;
B、电动车是根据通电导体在磁场中会受到力的作用的原理制成的,B选项错;
C、产生感应电流的条件有两个:一是电路闭合,二是电路中部分导体切割磁感线,C选项错;
D、通电导体在磁场中的受力方向决定于电流方向和磁场方向这两个因素,D选项错。
故选:A。
5.??
解:A、奥斯特发现了电流的磁效应,故A错误;
B、法拉第发现了电磁感应现象,故B正确;
C、安培发现了通电导体在磁场中受力的作用,故C错误;
D、沈括记述了地理的两极和地磁场的两极并不重合,故D错误。
故选:B。
根据我们对于科学家对于物理所作贡献的了解来作答。
多了解物理学史,了解科学家的贡献,有利于对培养学习物理的兴趣。
6.??
解:如图所示的电路连接,在小电动机转轴上绕线,然后用力拉线,使电动机转动,此时电动机相当于发电机,把机械能转化为电能,转动停止,灯泡就熄灭。故②③④正确。
故选:D。
要解答本题需掌握:电动机如果不通电,用外力使它转动,那么电动机就变为发电机。电动机相当于电源。
本题主要考查学生对电动机和发电机的构造和原理的区别和联系的了解和掌握,是一道难题。
7.??
解:A、电烤箱的主要部件是发热体,利用电流的热效应工作的,故A不符合题意;
B、电铃的主要部件是电磁铁,利用电流的磁效应工作的,故B不符合题意;
C、动圈式话筒是把声信号转变成电信号的,声信号的振动带动线圈在磁场中振动,产生电流,是电磁感应现象原理,故C符合题意;
D、电风扇的主要部件是电动机,利用通电线圈在磁场中受力转动的原理工作的,故D不符合题意。
故选:C。
首先要知道电磁感应现象原理的含义,闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,这叫电磁感应现象,其前提条件是施加运动,结果是产生电流。
这些常见器材的原理归类对比记忆:
电热器利用电流的热效应原理,如电饭锅、电炒锅、电烙铁、电水壶、电暖气、电熨斗;
电动机利用通电导体在磁场中受力原理,如电风扇、排烟罩、洗衣机、剃须刀;
发电机利用电磁感应现象原理;
电磁铁利用电流的磁效应原理,如电铃、电磁起重机、电磁继电器、空气开关。
8.??
解:A、磁感线是为了描述磁场的分布而引入的,并不是真实存在的,故A错误;
B、磁体间的相互作用都是通过磁场发生的,故B错误;
C、电动机是利用通电线圈在磁场中受力转动现象制成的,故C正确;
D、闭合电路的一部分导体在磁场中做切割磁感线运动,才会产生电流,故D错误;
故选:C。
(1)磁体周围存在磁场,为了描述磁场的分布,物理学上引入了磁感线,磁感线不是真实存在的;
(2)磁体间的相互作用是通过磁场发生的;
(3)根据电动机的原理分析即可;
(4)根据电磁感应现象分析。
本题主要考查了电磁知识,难度不大,也是学生易错的内容。
9.??
解:将一个条形磁铁从左端快速插入螺线管,灵敏电流计的指针发生偏转,说明电路中有电流产生,此过程将机械能转化为电能,是电磁感应现象,是发电机的原理,故B符合题意;
A、电磁铁是电流的磁效应,故A不符合题意;
C、电动机是利用通电导体在磁场中受力而转动的原理制成的,故C不符合题意;
D、电磁起重机是利用电流的磁效应制成的,故D不符合题意。
故选:B。
根据电磁感应的条件,结合电路图分析答题:穿过闭合电路的磁感线条数发生变化,电路中有感应电流产生。
电动机是利用通电导体在磁场中受力而运动的原理工作的,发电机是利用电磁感应原理工作的。
10.??
解:
此实验中,线圈在磁场中(没有其他磁体的磁场,只有地磁场)做切割磁感线运动时,电路中就会产生感应电流,该现象是电磁感应现象,即该过程中消耗了机械能,产生了电能,是将机械能转化为电能的过程,是发电机的原理,最早是法拉第发现的;同时该现象也表明,地球周围存在着磁场,故C正确,ABD错误。
故选:C。
要知道电磁感应现象原理的含义,闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,这叫电磁感应现象,其前提条件是施加运动,结果是产生电流。即该过程是将机械能转化为电能的过程。
地球周围存在着磁场;
知道并理解电磁感应现象的原理和实质是解决该题的关键。
11.??
解:由题意可知,探测器将线圈靠近金属物体时,相当于闭合电路的部分导体在切割磁感线,从而产生了电流,是电磁感应现象。
A、电磁铁是利用电流的磁效应做成的,故A不符合题意;
B、发电机是利用电磁感应原理制成的,故B符合题意;
C、电动机是利用通电导体在磁场中受力的作用而制成的,故C不符合题意。
D、电磁继电器是利用电流的磁效应做成的,故D不符合题意。
故选:B。
由题意可知,探测器是将线圈靠近金属物体时,相当于闭合电路的部分导体在切割磁感线,从而产生了电流,则分析各实验现象可知能产生电流的选项。
本题考查电磁感应现象的应用,要求学生能通过题意找出探测器的原理,并能正确掌握电磁铁、发电机、电动机、电磁继电器的原理。
12.??
解:A、磁感线实际上并不存在,故A错误;
B、由磁极间的相互作用可知,同名磁极相互排斥,异名磁极相互吸引;故B正确;
C、发电机工作时将机械能转化为电能;故C错误;
D、电动机是利用通电导体在磁场中受力运动的原理制成的;故D错误。
故选:B。
解答此题用到以下知识:
(1)磁感线是人们为了研究磁场的分布情况而假设的线,实际不存在;
(2)磁极间的相互作用,同名磁极相互排斥,异名磁极相互吸引;
(3)发电机工作时将机械能转化为电能;
(4)电动机即通电能动,故是将电能转化为机械能的装置。
该题考查磁现象中多个规律及概念,具有一定的迷惑性,需要对基础知识掌握并理解才能正确作答。
13.??
【解答】:
A、沈括最早发现了磁偏角,故A错误;
B、丹麦物理学家奥斯特最早发现了电流周围存在磁场,故B错误;
C、托里拆利最早测出大气压强值,故C正确;
D、安培最早发现了安培定则,故D错误。
故选:C。
【分析】:
根据物理学史和常识解答,记住著名物理学家的主要贡献即可。
本题考查物理学史,是常识性问题,对于物理学上重大发现、发明、著名理论要加强记忆,这也是考试内容之一。
14.??
解:A、用飞机拖着一根很长的金属线(其下端悬挂一个金属球,以保证金属线总是呈竖直状态),飞机运动时,只要做切割磁感线运动,就会产生感应电流,故是利用运动导线切割地磁场的磁感线产生感应电流的原理,金属线相当于发电机的绕组线圈,故A正确;
BC、磁感线是呈南北分部的,如果飞机自南向北或自北向南飞行,导线运动方向与磁感线方向平行,故不能产生感应电流,故BC错误;
D、磁感线是呈南北分布的,只要飞机在东西方向上运动,就能做切割磁感线运动,金属线上有感应电流产生,故D错误。
故选:A。
产生感应电流的条件是,闭合电路的一部分导体在磁场中做切割磁感线运动,此时电路中就会产生感应电流,该现象称为电磁感应现象;
知道产生感应电流的条件是解决该题的关键。
15.??
解:A、开关S闭合后,灯泡发光,说明电路中有电流,由甲电机提供,甲电机相当于发电机。选项正确;
B、闭合开关,乙电机转动,乙电机相当于电动机。选项正确;
C、改变电池的节数,乙电机的转动速度改变,故甲的转速改变,故灯泡亮度发生改变,选项正确;
D、将电源正负极对调,甲乙电机的转速不变,甲电机产生的感应电流大小不变,灯泡的实际功率不变,亮度不变。选项错误。
故选:D。
(1)电动机是利用通电线圈在磁场里受力转动的原理制成的。
(2)电动机是利用通电导体在磁场中会受到力转动的原理。
(3)灯泡的亮度由灯泡的实际功率决定。
本题考查了电动机和发电机的工作原理以及灯泡的亮度与实际功率的关系,熟练掌握基础是解题关键。
【多选题答案】
1.??AB???????2.??AC???????3.??ACD???????4.??ACD???????5.??CD???????
6.??AC???????7.??ABD???????8.??ABC???????9.??CD???????10.??AC???????
11.??AD???????12.??BCD???????13.??BC???????14.??BC???????15.??ABD???????
【解析】
1.??
解:A、因为通电导体周围存在磁场,因此在通电线圈的周围空间一定存在着磁场;故A正确;
B、给电动机通电后,电动机转动,消耗了电能,得到机械能,所以电动机能够把电能转化为机械能,故B正确;
C、电磁铁的磁性强弱还与电流的大小及铁芯有关,所以改变电磁铁线圈的匝数,电磁铁的磁性强弱不一定改变,故C错误;
D、必须是闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流,故D错误。
故选:AB。
(1)奥斯特实验说明了通电导线周围存在着磁场;
(2)电动机是将电能转化为机械能的机械;
(3)电磁铁的磁性强弱与电流大小、线圈匝数及有无铁芯有关;
(4)产生感应电流的条件:闭合电路的一部分导体在磁场中做切割磁感线运动。
此题考查了电流的磁效应、影响电磁铁磁性强弱的因素、产生感应电流的条件及电动机的能量转化情况,都是基础性问题。
2.??
解:A、因为定向移动的电荷形成电流,因此在其周围空间一定存在着磁场;故A正确;
B、根据磁场方向的规定可知,磁场中某点,小磁针静止时北极所指的方向为该点的磁场方向;故B错误;
C、电动机是根据通电导体在磁场中受力的原理制成的,故C正确;
D、闭合电路的部分导体在磁场中做切割磁感线运动时,机械能转化为电能;
故选:AC。
(1)奥斯特实验说明了通电导线周围存在着磁场;
(2)磁场方向的规定:磁场中某点,小磁针静止时北极所指的方向为该点的磁场方向;
(3)通电线圈在磁场中受力转动的原理制成了电动机;
(4)电磁感应现象,实现了机械能向电能转化。
本题考查电磁现象中的基础知识,同时在学习中要注意积累此类知识。
3.??
解:A、磁铁周围的磁场是看不见摸不到的,也不是客观存在的,故A正确;
B、通电线圈在磁场中受力转动的过程中,电能转化为机械能,故B错误;
C、当导体中的电荷做定向移动的方向改变时,电流方向改变,其产生的磁场方向也随着改变,故C正确;
D、闭合电路的一部分导体在磁场中做运动时,导体中不一定产生感应电流,只有它左切割磁感线运动时,导体中才会产生感应电流,故D正确。
故选:ACD。
(1)磁场是真实存在的一种物质,看不见摸不着,但是客观存在的;
(2)通电导体在磁场中受力的作用,将电能转化为机械能;
(3)电荷的定向移动形成电流;电流周围存在磁场,磁场方向和电流的方向有关;
(4)闭合电路的部分导体在磁场中做切割磁感线运动时,导体中产生感应电流。
此题考查的知识点较多,电流周围存在磁场、磁场方向、产生感应电流的条件等,都是基础性题目。
4.??
解:A、线圈在转动过程中,当导体运动方向与磁感线方向平行时,线圈中没有感应电流,故A错误;
B、线圈在转动的前半周中,线圈始终向下做切割磁感线运动,线圈运动方向和磁感线方向都不变,所以线圈中电流方向不变,故B正确;
C、当线圈平面与磁感线方向平行时,ab边和cd边做切割磁感线运动,此时线圈中有电流,故C错误;
D、线圈转动过程中,bc和ad边始终不切割磁感线,故D错误。
故选:ACD。
感应电流产生的条件是闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流。
感应电流方向与导体运动方向、磁感线方向有关。
此题主要考查的是学生对产生感应电流条件和感应电流方向的认识和了解,对各条边是否做切割磁感线运动的判断是解决此题的关键。
5.??
解:A、由图乙可知,闭合开关,二极管和小电风扇的连接方式为并联。故A错误;
B、闭合开关,小电风扇正常工作时,此时电能减小,机械能增大,所以属于电能转化成了机械能,故B错误;
C、闭合开关,二极管发光,小电风扇转动,二极管发光和小电风扇都在电路中消耗电能,所以此时二极管和小电风扇均为用电器。故C正确;
D、断开开关,向小电风扇吹气,风扇转动,转动了才有电,使二极管发光,所以此时小电风扇相当于发电机,故D正确。
故选:CD。
(1)串联电路中,电流只有一条路径,各用电器相互影响,如其中一个损坏,另一个也不能工作;并联电路中,电流路径有多条,各支路用电器互不影响,如其中一条支路损坏,其余支路不受影响。
(2)判断是哪种能量转化成了另一种能量的标准是:减小的转化为增多的。
(3)在电路中消耗电能的装置叫用电器(也叫负载)。
(4)有电二极管才发光,而风扇转动才形成了电。
此题考查串并联电路的识别、能量的转化、用电器的概念,以及发电机的构造和原理,是一道较为简单的电学题目。
6.??
解:A、该装置是奥斯特实验,是用来研究通电导线周围是否有磁场的实验装置,演示的是电流的磁效应,故A正确;
B、该装置能产生电,故是发电机,故B错误;
C、该实验装置有电源,即通电后,磁场中的导体会受力转动,即通电导线在磁场中受力的作用,直流电动机是依据此原理制成的,故C正确;
D、磁铁具有吸引铁、钴、镍等物质的性质,如果铁棒没有磁性也会吸引,故D错误。
故选:AC。
根据对电与磁几个重要实验装置图的认识来判断:
(1)发电机原理图描述了线圈给外界的用电器供电;电动机原理图描述了电源给线圈供电;
(2)电磁感应现象装置图没有电池;磁场对电流的作用装置图有电池
教材中的重要实验装置图要采用对比记忆的方法认真识记,包括实验装置的名称、说明的原理、重要的应用等。
7.??
解:A、奥斯特发现了电流的磁效应,故A错误;
B、安培发现了通电导体在磁场中受力的作用,故B错误;
C、法拉第发现了电磁感应现象,故C正确;
D、沈括记述了地理的两极和地磁场的两极并不重合,故D错误。
故选:ABD。
根据我们对于科学家对于物理所作贡献的了解来作答。
多了解物理学史,了解科学家的贡献,有利于对培养学习物理的兴趣。
8.??
解:
A、当金属棒AB向左运动时,电流表指针向右,当金属棒AB向右运动时,电流表指针向左偏转,即导体的运动方向改变,感应电流的方向改变,说明感应电流的方向与导体运动的方向有关,故A正确;
B、要探究感应电流方向跟磁场方向是否有关,应保持导体AB切割磁感线运动方向不变,将该U形磁体磁极上下调换,故B正确;
C、将装置中的U形磁体换用磁性更强的U形磁体,可以探究感应电流大小跟磁性强弱是否有关,故C正确;
D、保持直导线AB不动,向左或向右移动U形磁体,导学AB仍然切割磁感线,回路中能够产生感应电流,故D错误。
故选:ABC。
(1)产生感应电流的条件是:电路应该是闭合的,并且是部分导体做切割磁感线运动;
(2)影响感应电流方向的因素:一个是导体的运动方向,一个是磁场方向,这两个因素中其中一个因素发生变化时,感应电流的方向就会发生变化;若两个因素都发生变化时,感应电流的方向不会发生变化;
(3)影响感应电流大小的因素有:导体运动速度和磁场的强弱。
此题对于电磁感应现象的知识考查比较全面,需要学生对于电磁感应现象有一个清晰的认识,是一道好题。
9.??
解:
A、通电线圈在磁场中受力转动的过程中,电能转化为机械能,故A错误;
B、磁感线可以形象地描述磁场的强弱和方向,但不是真实存在的,所以磁场不是由磁感线组成的。故B错误;
C、磁场对放入其中的磁体有力的作用,当把铁钉放入磁场中时,磁场先把铁钉磁化,再产生力的作用,即磁场对放入其中的铁钉也有力的作用,故C正确;
D、由感应电流产生的条件可知,闭合电路的部分导体在磁场中做切割磁感线运动时,导体中会产生电流,故D正确。
故选:CD。
(1)电动机是将电能转化为机械能的机械,是利用通电线圈在磁场中受力转动的原理制成;
(2)磁感线是用来形象描述磁场而假想的曲线;
(3)磁场的基本的性质是对放入其中的磁体有力的作用;
(4)闭合电路的部分导体在磁场中做切割磁感线运动时,导体中会产生电流。
此题考查了电动机的原理、磁感线、磁场的基本性质和产生感应电流的条件,是一道综合题。
10.??
解:A、地球是一个巨大的磁体,地磁的N极在地理南极附近,地磁的S极在地理北极附近,故A正确。
B、感应电流的方向由导体的运动方向和磁场方向来决定,要改变感应电流方向只能改变两个中的一个;若导体切割磁感线的运动方向和磁场方向都发生改变时,感应电流方向不发生改变,故B错误;
C、移动电话既是电磁波的发射台,也是接收台,因此是利用电磁波传递信息的,故C正确;
D、铜不能被磁化,因此通电螺线管内插入铜棒,磁性不变,故D错误。
故选:AC。
(1)地磁的N极在地理南极附近,地磁的S极在地理北极附近;
(2)根据感应电流的方向由导体运动方向和磁场方向两个因素决定的;
(3)移动通信是通过电磁波传递信息的;
(4)影响螺线管磁性强弱的因素有:线圈中电流的大小;线圈的匝数;线圈中有无铁芯。并且,电流越大,匝数越多,磁性越强;在电流与匝数相同的情况下,加入铁芯的磁性要比不加入铁芯时的磁性要强。因此要增强螺线管的磁性,就要从以上三个因素入手考虑。
本题考查了地磁场、影响感应电流的方向的因素、电磁波的传播、影响电磁铁磁性强弱的因素,是一道综合题,难度不大。
11.??
解:A、电动机就是利用通电线圈在磁场中受力转动的原理工作的;故A正确;
B、当闭合电路中的部分导体在磁场中做切割磁感线运动时,在电路中才会产生感应电流,故B错误;
C、通电导体产生磁场的现象是电流的磁效应,而法拉第发现了电磁感应现象,故C错误;
D、动圈式话筒是把声信号转变成电信号的,声信号的振动带动线圈在磁场中切割磁感线振动,产生电流,是电磁感应现象原理,故D正确。
故选:AD。
(1)电动机的制作原理是利用通电线圈在磁场中受力转动;
(2)据产生感应电流的条件分析即可判断;
(3)法拉第发现了电磁感应现象;
(4)发电机和动圈式话筒都是利用电磁感应原理制成的。
本题考查电磁现象中的基础知识,同时在学习中要注意积累此类知识。
12.??
解:
A、可以自由转动的小磁针静止时“N”极指向地理北极附近,故A错误;
B、电磁铁的磁性强弱与电流大小有关,改变通过电磁铁的电流大小可以改变电磁铁磁性的强弱,故B正确;
C、金属导体中的自由电子在做定向移动时,说明导体中有电流,电流周围就会产生磁场,故C正确;
D、闭合电路的一部分在磁场中做切割磁感线运动时,电路中一定有感应电流产生,故D正确。
故选:BCD。
(1)同名磁极相互排斥、异名磁极相互吸引;地理的北极在地磁的南极附近,地理的南极在地磁的北极附近,由此分析解答;
(2)电磁铁的磁性强弱与三个因素有关:电流大小、线圈匝数、是否有铁芯来决定;
(3)通电导体周围会产生磁场,这就是电流的磁效应;
(4)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流。
本题考查了地磁场、磁极间相互作用、电磁场以及产生感应电流的条件,考查的知识点比较多,主要考查学生对所学物理知识的综合应用能力。
13.??
解:A、放在磁场中的导体是否带电是未知的,故而是否受磁场力不能判断;故A错误;
B、因为定向移动的电荷形成电流,因此在其周围空间一定存在着磁场;故B正确;
C、奥斯特实验说明了通电导体周围存在磁场,该实验还表明电流方向改变时,其磁场方向也随之改变,所以,通电导体产生磁场的方向与通过该导体的电流方向有关,故C正确;
D、导体中产生感应电流的条件是:闭合电路、在磁场中做切割磁感线运动,缺一不可;所以导体在磁场中做切割磁感线运动时,不一定会产生感应电流,故D错误。
故选:BC。
(1)带电导体在磁场中受到力的作用,不带电的不会受力;
(2)奥斯特实验说明了通电导线周围存在着磁场;
(3)电流周围的磁场方向与电流的方向有关系;
(4)导体中产生感应电流的条件是:闭合电路的一部分导体在磁场中做切割磁感线运动。
本题考查了磁力的判断、磁场方向、电流的磁效应和感应电流等知识的掌握,属于基础知识的考查。
14.??
解:
A、磁感线是人们为了研究磁场的方便而假想出来的,所以地磁场的磁感线不是真实存在的,故A错误;
B、导体中的电流,即通电导体的周围一定会产生磁场,故B正确;
C、由于地球的周围存在地磁场,所以地球周围任何范围内的小磁针(指南针)都要受到地磁场的作用而指向南北方向。故C正确。
D、闭合电路的部分导体在磁场中做切割磁感线运动时,导体中会产生电流,这种现象叫电磁感应现象。故D错误。
故选:BC。
(1)磁感线是人们为了研究方便而假想出来的;
(2)通电导体的周围存在磁场,最早是由丹麦的物理学家奥斯特发现的;
(3)地球是一个大磁体,其周围的空间存在着磁场,即地磁场,所以会对其周围的磁体产生磁力的作用。指南针指南北的原因是由于受到了地磁场的作用。
(4)电磁感应:闭合电路中的部分导体在磁场中做切割磁感线运动时,会产生电流,这种现象叫电磁感应现象。
此题主要考查的是学生对磁感线的特点、磁化现象、通电导体在磁场中受力方向、扬声器原理等的了解和掌握,基础性题目。
15.??
解:A、地磁场的南北极与地理南北极相反,地磁场的南极在地理的北极附近,故A正确;
B、电磁起重机的主要元件是电磁铁,它的工作原理是电流的磁效应,故B正确;
C、动圈式话筒的原理是电磁感应原理,电动机原理是通电线圈在磁场中受力转动原理,故C错误;
D、发电机的工作原理是电磁感应现象,将机械能转化为电能,故D正确。
故选:ABD。
(1)依据地磁场的分布分析判断;
(2)电磁铁的原理是电流的磁场效应;
(3)动圈式话筒的原理是电磁感应原理,电动机原理是通电线圈在磁场中受力转动原理;
(4)发电机原理为电磁感应。
此题主要考查学生对于电磁知识的了解和掌握,属于基础性题目。
【填空题答案】
1.??通电线圈在磁场中受力转动 ? 机械 ? 电 ????????
2.??不会 ? 没有 ? 会 ? 有 ????????
3.??电磁感应 ? 机械 ????????
4.??电源 ? 通路 ????????
5.??机械能转化为电能 ? 磁场对通电导体的作用 ????????
6.??磁感线的???????
7.??南北 ? 平行 ? 电流的磁效应 ? 电磁感应现象 ????????
8.??转动;发电???????
9.??电磁感应现象;机械;是???????
10.??电磁波;空气???????
11.??2;发电机???????
【解析】
1.??
解:电风扇、电动车、电力机车等都属于电动机,电动机工作原理是通电线圈在磁场中受力转动,这一过程中,将电能转化为机械能。
发电机工作时,利用了电磁感应现象,把机械能转化为电能。
故答案为:通电线圈在磁场中受力转动;机械;电。
电动机的原理是通电导体在磁场中受力而运动,把电能转化为机械能。发电机的原理是电磁感应,将机械能转化为电能。
了解电动机和发电机的工作原理、能量转化情况,是顺利解答的关键,二者相似度较高,应对比记忆。
2.??
解:(1)闭合开关,让导体AB沿磁场方向运动,此时导体没有做切割磁感线运动,故灵敏电流计的指针不偏转,表明闭合回路中没有感应电流产生。
(2)闭合开关,让导体AB做切割磁感线运动,灵敏电流计的指针会偏转,表明闭合回路中有感应电流产生。
故答案为:(1)不会;没有;(2)会;有。
闭合电路的一部分导体切割磁感线,回路产生感应电流;穿过闭合回路的磁通量发生变化,回路中产生感应电流,根据题意与感应电流产生的条件分析答题。
本题考查了感应电流产生的条件,知道感应电流产生的条件,分析清楚题意即可正确解题。
3.??
解:发电机是利用电磁感应原理工作的,在工作过程中,线圈在外力的作用下在磁场中转动,将机械能转化成电能。
故答案为:电磁感应;机械。
要解答本题需掌握:①发电机是利用电磁感应原理工作的,②发电机的能量转化是把机械能转化为电能。
本题是一道基础题,考查了学生对发电机的原理,以及对发电机在工作过程中能量转化的了解和掌握。
4.??
解:电路中形成持续电流的条件是:有提供电压的装置---电源,电路是闭合电路---通路。
故答案为:电源;通路。
电源是提供电压的装置,有电压时,电路还必须是通路,电路中就会有持续电流。
掌握电源是提供电压的装置,电压是形成电流的原因。并且知道只有通路才能形成持续的电流。
5.??
解:甲图可以研究电磁感应现象,当导体ab做切割磁感线运动时,电路中会有感应电流产生,将机械能转化为电能;
乙图中,闭合开关后,通电导体ab在磁场中受力而运动,可以研究磁场对通电导体的作用,据此制成了电动机,实现了电能转化为机械能。
故答案为:机械能转化为电能;?磁场对通电导体的作用。
(1)闭合电路的一部分导体在磁场做切割磁感线运动,导体中有感应电流产生,这种现象是电磁感应现象,将机械能转化为电能。
(2)电动机的根据通电导体在磁场中受力而运动的原理工作的,将电能转化为机械能。
电动机是利用通电导体在磁场中受力而运动的原理工作的,将电能转化为机械能;
发电机是利用电磁感应原理工作的,将机械能转化为电能。
6.??
解:根据题意可知,导体的运动方向不同(切割磁感线的运动方向不同)时,电路中的电流方向不同,说明感应电流的方向与导体切割磁感线的方向有关;
故答案为:磁感线的。
电磁感应现象:闭合电路的一部分导体在磁场中做切割磁感线运动,导体中就有感应电流,产生的电流方向与磁场方向、切割磁感线方向两个产因素有关,利用该现象制成了发电机。
知道产生感应电流的条件,并理解感应电流的方向与什么有关是解决该题的关键。
7.??
解:
(1)奥斯特实验想证明通电导体周围存在着磁场,而这个磁场的存在是通过小磁针的偏转判断出来的;
由于原来小磁针静止在南北方向(地磁场的作用),所以为了回避因地磁场的作用,应该将导线南北放置,若通电后小磁针向东西方向偏转,则说明通电导线周围存在磁场;
在沿南北方向的导线下方放置一枚小磁针,保证导线和小磁针能平行放置进行试验,接通电源后发现小磁针明显偏转,电流的确能使磁针偏转,这种现象称为电流的磁效应;
(2)闭合电路的一部分导体,在磁场中做切割磁感线运动时会产生感应电流,这种现象称为电磁感应现象。
故答案为:南北;平行;电流的磁效应;电磁感应现象。
奥斯特实验证明了电流的周围存在磁场,这是第一个发现了电和磁存在联系的实验。奥斯特由于这个贡献而载入物理史册;
根据电磁感应现象的概念完成填空。
奥斯特实验和法拉第的电磁感应实验都揭示了电与磁的联系,有着非常重大的意义,值得我们记忆和掌握。
8.??
【分析】
?当闭合电路中的一部分导体在磁场中做切割磁感线运动时,会产生感应电流的现象,把机械能转化为电能,发电机就是根据此原理制成的。
法拉第在1831年,发现了磁生电,也就是电磁感应现象,从而揭开大规模用电的历史。
【解答】
解:图中是研究电磁感应现象的装置。AB从上到下竖直向下落时,做切割磁感线运动,会产生感应电流,电磁铁有磁性,小磁针在磁场作用下发生转动;
根据这一现象,制成了发电机。
故答案为:转动;发电。
9.??
解:由题干中图可知该手电筒有磁体和线圈,使用时将它来回摇晃,线圈在磁场中就做切割磁感线运动,这是电磁感应现象,此时线圈中有感应电流产生,所以手电灯发光。在这个过程中能量转化是机械能转化为电能。
电磁波包括光、微波、短波、中长波等,所以光是电磁波的一部分。
故答案为:电磁感应现象;机械;是。
要解答本题需掌握:发电机的原理是电磁感应现象,以及电磁感应现象中的能量转化是机械能转化为电能;光是一种电磁波。
此题主要考查的是学生对发电机的原理及其能量转化情况以及光与电磁波的关系的了解和掌握,基础性题目。
10.??
解:首先从无线电广播的发射、接收、声音到达耳朵的全过程进行了解:
①无线电广播信号的发射由广播电台完成。话筒把播音员的声音信号转换成电信号,然后用调制器把音频信号加载到高频电流上,再通过天线发射到空中。
②信号的接收由收音机完成。收音机的天线接收到各种各样的电磁波,转动收音机调谐器的旋钮,可以从中选出特定频率的信号,收音机内的电子电路再把音频信号从中取出来,进行放大,送到扬声器里,扬声器把音频信号转换成声音。
③从广播发出的声音要通过介质才能传播,我们通常听到的声音是通过空气这种介质传播到我们耳朵里的。
故答案为:电磁波;空气。
(1)根据电磁波的应用,可以知道收音机是怎样获得信息的;
(2)利用声音的传播有关知识,可以知道收音机发出的声音,通过一种介质传播到人耳的。
“电磁波”、“振动”、“空气”三个词,常在一起出填空,各种各样的声音都是由振动产生的,通常听声是空气传播来的,广播电视移动通信是依靠电磁波来携带声音信息传播的。
11.??
解:如图所示的装置中,金属棒ab用两根细导线连接后悬挂在蹄形磁体两极之间,把单刀双掷开关S掷向1时,看到金属棒ab运动,即表明通电导线在磁场中受力的作用;把单刀双掷开关S掷向2,金属棒ab做切割磁感线时,电路中会产生电流,这是电磁感应现象,发电机就是利用该原理制成的。
故答案为:2;发电机。
(1)闭合电路的部分导体切割磁感线时,电路中会产生电流,这是电磁感应现象,根据电磁感应现象,人们制成了发电机;
(2)通电导线在磁场中受到磁场力的作用而运动,磁场力的方向与电流方向、磁场方向有关。
本题考查了电磁感应现象、通电导线在磁场中的受力,是一道基础题。
【探究题答案】
1.??A;A;AB运动;无???????
2.??
(1)闭合;(2)磁感线;感应电流;(3)电源;(4)保持磁场方向不变,改变导体AB在磁场中的运动方向;(5)增大导体切割磁感线运动的速度
???????
3.??甲;磁能产生电;将电流表等器材置于同一房间???????
【解析】
1.??
解:
(1)闭合电路的一部分导体在磁场中做切割磁感线运动,导体中才有感应电流产生。
A.只让导体AB在水平方向左右运动,导体AB切割磁感线运动,导体中有感应电流产生;
B.只让导体AB在竖直方向上下运动,导体AB没有切割磁感线运动,导体中没有感应电流产生;
故选A。
(3)电流表指针偏转不明显,是电流太弱,可能是磁场弱或导体(或磁铁)运动慢。可以更换磁性更强的磁体、快速移动导体(或磁体),A正确;
电流表量程更大,所以将灵敏电流计换成电流表不合理,B错误。
(3)磁场对通电导体的作用,电路中一定有电源,所以把灵敏电流计换成电源,导体AB成为通电导体在蹄型磁体的磁场中受力的作用而运动。
(4)当线圈平面与磁感线垂直时,上下两边始终不切割磁感线,没有感应电流产生,线圈中没有感应电流。
故答案为:(1)A;(2)A;(3)AB运动;(4)无。
(1)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生电流,这种电流叫感应电流,这一现象叫电磁感应现象;
(2)电流的大小应与切割磁感线的速度、磁场强度、线圈匝数有关;
(3)磁场对通电导体作用,电路中要有电源;
(4)感应电流产生的条件是闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流。
此题是探究电磁感应现象的实验,考查对产生感应电流条件的掌握及影响感应电流大小的因素;引申到通电导体在磁场中受力的作用,注意和电磁感应现象区分。
2.??
解:
(1)要使导体中产生感应电流,导体AB、开关、灵敏电流计盒导线必须构成闭合电路;
(2)导体AB上下运动时,导体没有切割磁感线运动,所以导体中没有感应电流;导体AB左右运动时,导体切割磁感线运动,导体中有关感应电流,这种现象是电磁感应;
(3)做切割磁感线运动的导体AB,在电路中的作用相当于电源;
(4)由于感应电流的方向与导体的运动方向和磁场方向有关,因此要改变感应电流的方向,可以采取以下措施:
①保持磁场方向不变,改变导体AB在磁场中的运动方向;
②保持导体的运动方向不变,使磁体的NS极对换。
(5)由于感应电流是导体在磁场中做切割磁感线运动而产生的,感应电流的大小应该与磁场强弱、导体运动的快慢有关。
可以采取以下措施:①增大磁场的强度;②增大导体切割磁感线运动的速度。
故答案为:
(1)闭合;(2)磁感线;感应电流;(3)电源;(4)保持磁场方向不变,改变导体AB在磁场中的运动方向;(5)增大导体切割磁感线运动的速度。
电磁感应现象的条件有两个,一为闭合回路、二为导体切割磁感线,两个缺一不可。注意猜想不能毫无根据的臆猜,应根据题目给出的条件及所学知识进行分析;同时要注意知识的灵活迁移。
3.??
解:(1)当通电导线与小磁针平行时,小磁针发生明显偏转;
(2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究,是基于磁能产生电的科学猜想;
(3)由所给材料可知在科拉顿的实验中已经满足产生感应电流的条件。要使他能观察到电流表指针偏转可以将电流表等器材置于同一房间。
故答案为:(1)甲;(2)磁能产生电;(3)将电流表等器材置于同一房间。
(1)1820年奥斯特发现:当小磁针发生偏转时,说明了磁场的存在,当电流方向改变时,产生的磁场的方向也改变,故小磁针的偏转方向也改变。
(2)法拉第发现了电磁感应现象。
(3)产生感应电流的条件:闭合电路的部分导体切割磁感线运动。
本题考查的知识有两点:
(1)磁场的基本性质是对放在磁场中的磁体有力的作用;
(2)电流周围存在着磁场,磁场的方向与电流方向有关。
