人教版九年级物理18.3测量小灯泡的电功率同步练习 含答案

人教版九年级物理18.3测量小灯泡的电功率
1.如图甲在“测量小灯泡的额定功率”实验中,灯泡额定电压为6?V,额定功率在7~12?W之间,电路连接正确且电流表和电压表的量程在连接中也做出正确的选择,实验中当将变阻器的滑片滑到某处时两表的示数如图乙所示,则(　　)
?
A.
灯泡的额定功率为7.5?W?????????????
????
B.
在1?V时灯泡的功率为7.5?W?????????????
?C.
在5?V时灯泡的功率为7.5?W????????????
D.
在5?V时灯泡的功率为1.5?W?????????????
2.下列电路图中，电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R。在不改变电路连接的情况下，能测出小灯泡额定功率的是(　　)?
A.
A????B.
B????C.
C???D.
D?
3.如图是小明同学测量小灯泡电功率实验的实物图，下列说法正确的是（设小灯泡电阻不变）（??
）（多选）
A.?向右移动滑片，灯变亮、电压表与电流表的比值不变
B.?向右移动滑片，灯变亮、电压表与电流表的比值变大
C.?向左移动滑片，灯变暗、电压表与电流表的比值变大
D.?向左移动滑片，灯变暗、电压表与电流表的比值不变

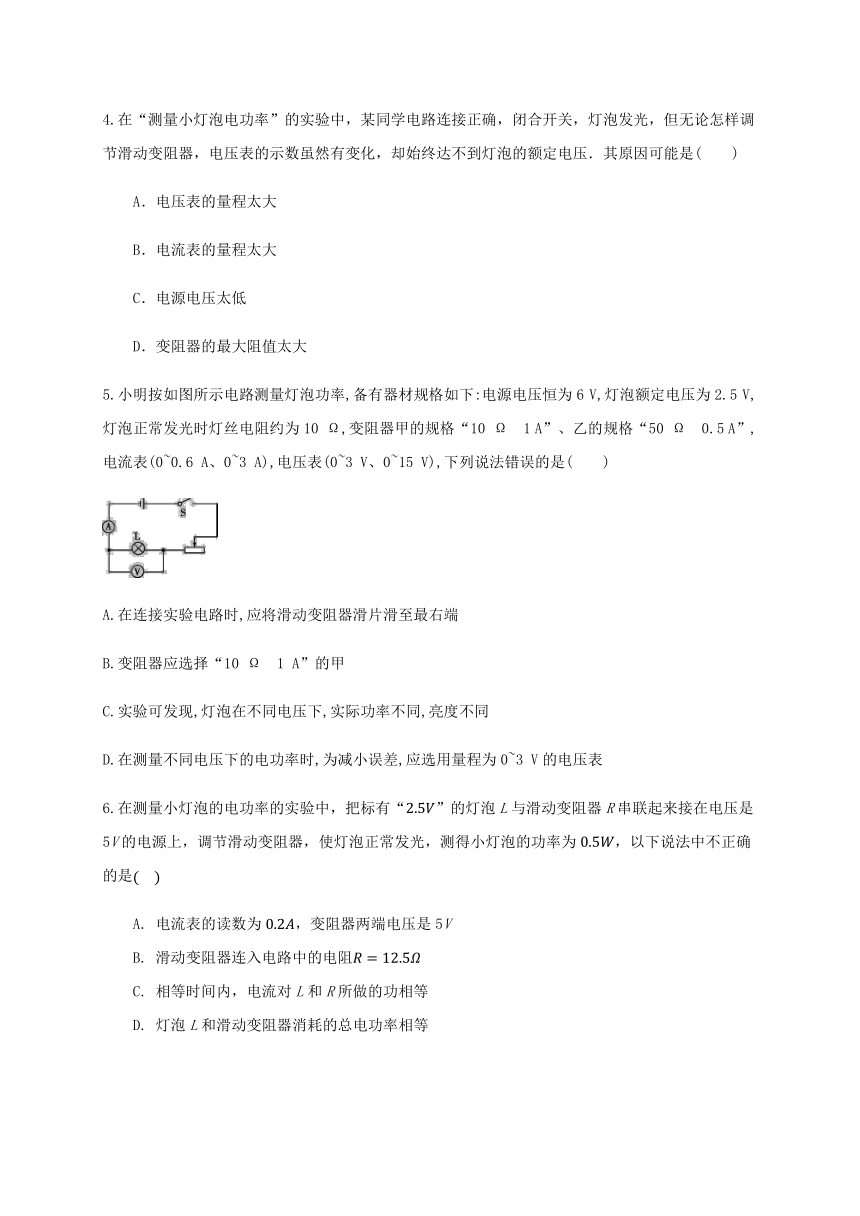

4.在“测量小灯泡电功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压．其原因可能是(
)
A．电压表的量程太大
B．电流表的量程太大
C．电源电压太低
D．变阻器的最大阻值太大
5.小明按如图所示电路测量灯泡功率,备有器材规格如下:电源电压恒为6
V,灯泡额定电压为2.5
V,灯泡正常发光时灯丝电阻约为10
Ω,变阻器甲的规格“10
Ω　1
A”、乙的规格“50
Ω　0.5
A”,电流表(0~0.6
A、0~3
A),电压表(0~3
V、0~15
V),下列说法错误的是(　　)
A.在连接实验电路时,应将滑动变阻器滑片滑至最右端
B.变阻器应选择“10
Ω　1
A”的甲
C.实验可发现,灯泡在不同电压下,实际功率不同,亮度不同
D.在测量不同电压下的电功率时,为减小误差,应选用量程为0~3
V的电压表
6.在测量小灯泡的电功率的实验中，把标有“”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为，以下说法中不正确的是
A.
电流表的读数为，变阻器两端电压是5V
B.
滑动变阻器连入电路中的电阻
C.
相等时间内，电流对L和R所做的功相等
D.
灯泡L和滑动变阻器消耗的总电功率相等

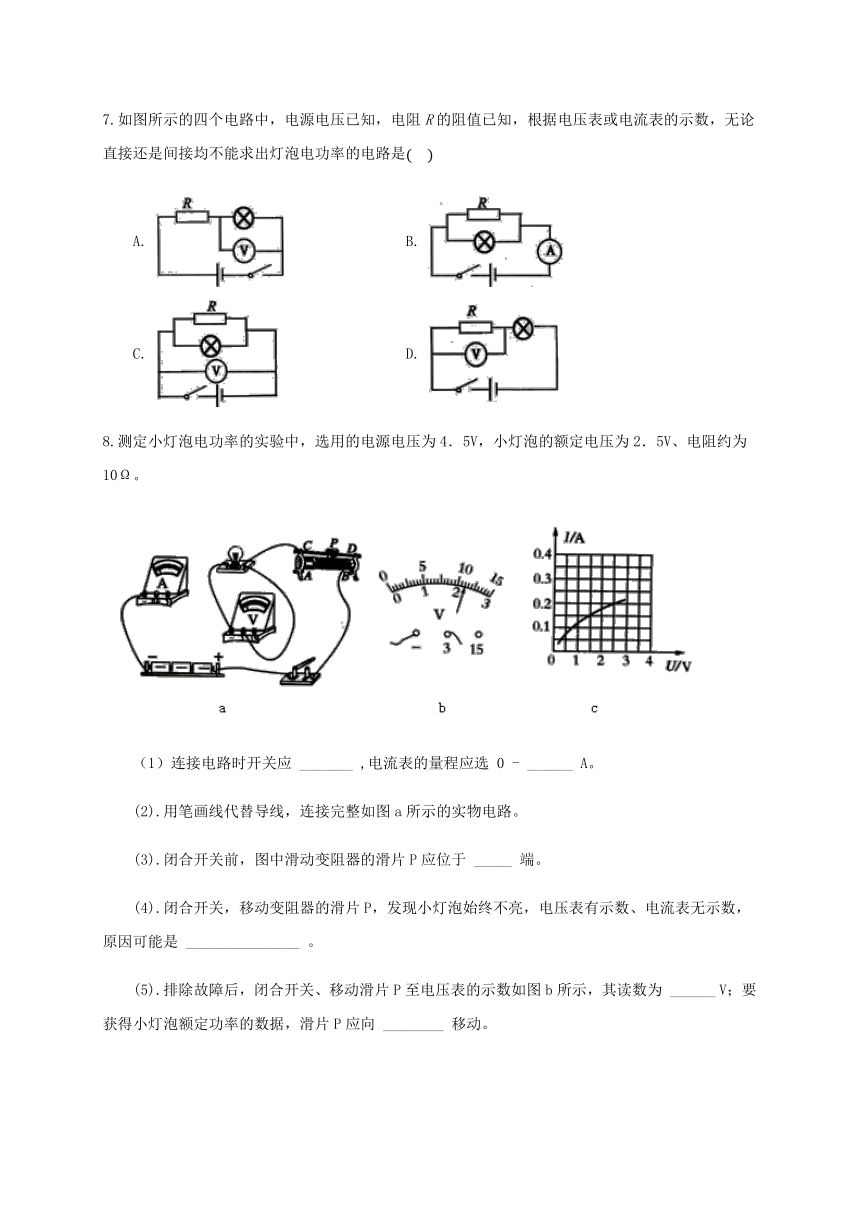

7.如图所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，无论直接还是间接均不能求出灯泡电功率的电路是
A.
B.
C.
D.
8.测定小灯泡电功率的实验中，选用的电源电压为4．5V，小灯泡的额定电压为2．5V、电阻约为10Ω。
（1）连接电路时开关应
_______
,电流表的量程应选
0
-
______
A。
(2).用笔画线代替导线，连接完整如图a所示的实物电路。
(3).闭合开关前，图中滑动变阻器的滑片P应位于
_____
端。
(4).闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是
_______________
。
(5).排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，其读数为
______
V；要获得小灯泡额定功率的数据，滑片P应向
________
移动。
(6).改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I
–
U图象。由图象可知，小灯泡两端电压是1．5V时，其电阻是
___
Ω，额定功率是
___
W。
9.如图甲所示是“测量小灯泡的电功率”的电路图，图乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2.5
V，滑动变阻器上标有“10
Ω?
1
A”。
（1）小婷同学连接好电路后，闭合开关时发现灯光特别亮，这表明________；调节滑片P使电压表的示数为2.5
V，此时电流表的示数如图丙所示，则该灯泡的额定功率为________W。
（2）小礼同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时，电压表示数变小；灯泡变暗时，电压表示数变大。经检查，所用器材完好，出现这种现象的原因可能是________。
10.在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额＝2.5
V.
(1)图甲是测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正．
(2)小华设计如图乙所示的电路也完成了该实验，请完成下列填空(电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0)．
①只闭合开关________，调节R2，使电压表的示数为2.5
V；
②只闭合开关________，调节________，使电压表的示数仍为2.5
V；
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式P额＝____________(用U额、R0、U1、U2表示)．
11.在“测量小灯泡的额定功率”实验中，提供如下实验器材：
A．电源(输出电压恒为4.5
V)
B．小灯泡(额定电压3.5
V，电阻约为10
Ω)
C．滑动变阻器(0～10
Ω，最大电流2
A)
D．电压表(量程0～3
V)
E．电流表(量程0～0.6
A，0～3
A)
(1)实验小组初步设计电路如图甲所示．经分析此电路无法测出小灯泡的额定功率，原因是____．
(2)重新设计电路如图乙所示，请对照此图在图丙中用笔画线替代导线，完成实物图的连接．
(3)电路连接完成后，闭合开关，发现电流表指针不偏转，电压表也无示数，若电路中只有一处故障，可能是____．
A．小灯泡断路
B．电压表断路
C．滑动变阻器断路
(4)排除故障后继续实验，闭合开关，调节滑动变阻器，当电压表示数为UV＝____V时，小灯泡正常发光，此时电流表示数如图丁所示，则小灯泡的额定功率P额＝____W.
12.如图所示，电源电压为3
V，小灯泡L标有“2.5
V　1
W”字样．闭合开关后，小灯泡L正常发光．求：
(1)通过小灯泡L的电流；
(2)电阻R的电功率．
答案
C
C
AD
C
B
A
C
8.断开
0.6
略
A
小灯泡灯丝断或接触不良
2.2
B
10
0.5
9.（1）没有将滑动变阻器的滑片移到最大阻值处；0.75W
（2）电压表与滑动变阻器并联
10.(1)略
(2)①S、S1　②S、S2　R1　③
11.电压表量程小于小灯泡的额定电压
略
A
1
1.05
12.(1)由电路图可知，灯泡L与电阻R串联．由P＝UI可得，灯泡正常发光时通过的电流：IL＝＝＝0.4
A
(2)根据串联电路中电压的规律，小灯泡L正常发光时R两端的电压：UR＝U－UL＝3
V－2.5
V＝0.5
V
电阻R的电功率：
PR＝URIR＝URIL＝0.5
V×0.4
A＝0.2
W
