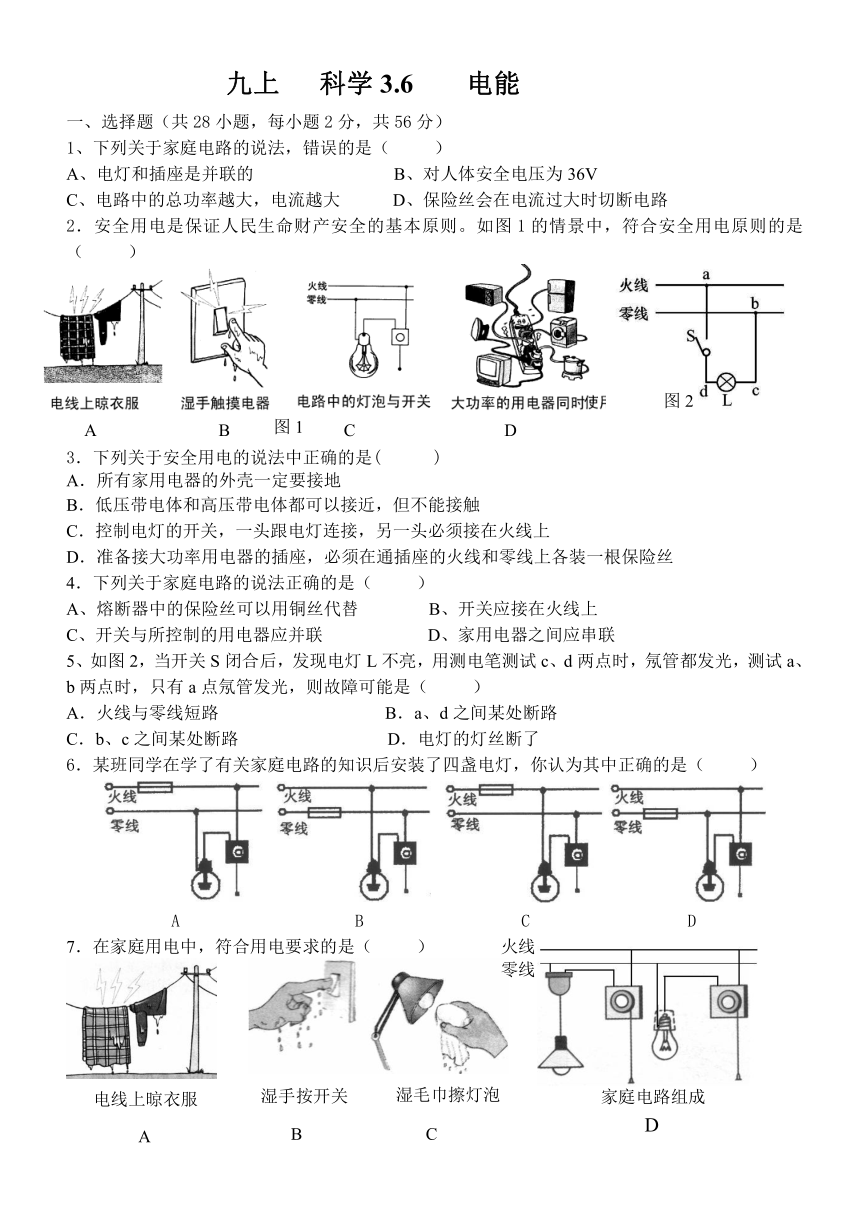

浙教版九年级科学上册 3.6电能 同步练习

九上
科学3.6
电能
一、选择题（共28小题，每小题2分，共56分）
1、下列关于家庭电路的说法，错误的是（
）
A、电灯和插座是并联的
B、对人体安全电压为36V
C、电路中的总功率越大，电流越大
D、保险丝会在电流过大时切断电路
2．安全用电是保证人民生命财产安全的基本原则。如图1的情景中，符合安全用电原则的是（
）
3．下列关于安全用电的说法中正确的是(
)
A．所有家用电器的外壳一定要接地
B．低压带电体和高压带电体都可以接近，但不能接触
C．控制电灯的开关，一头跟电灯连接，另一头必须接在火线上
D．准备接大功率用电器的插座，必须在通插座的火线和零线上各装一根保险丝
4．下列关于家庭电路的说法正确的是（
）
A、熔断器中的保险丝可以用铜丝代替
B、开关应接在火线上
C、开关与所控制的用电器应并联
D、家用电器之间应串联
5、如图2，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（
）
A．火线与零线短路
　　　
B．a、d之间某处断路
C．b、c之间某处断路
　
D．电灯的灯丝断了
6．某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（
）
A
B
C
D
7．在家庭用电中，符合用电要求的是（
）

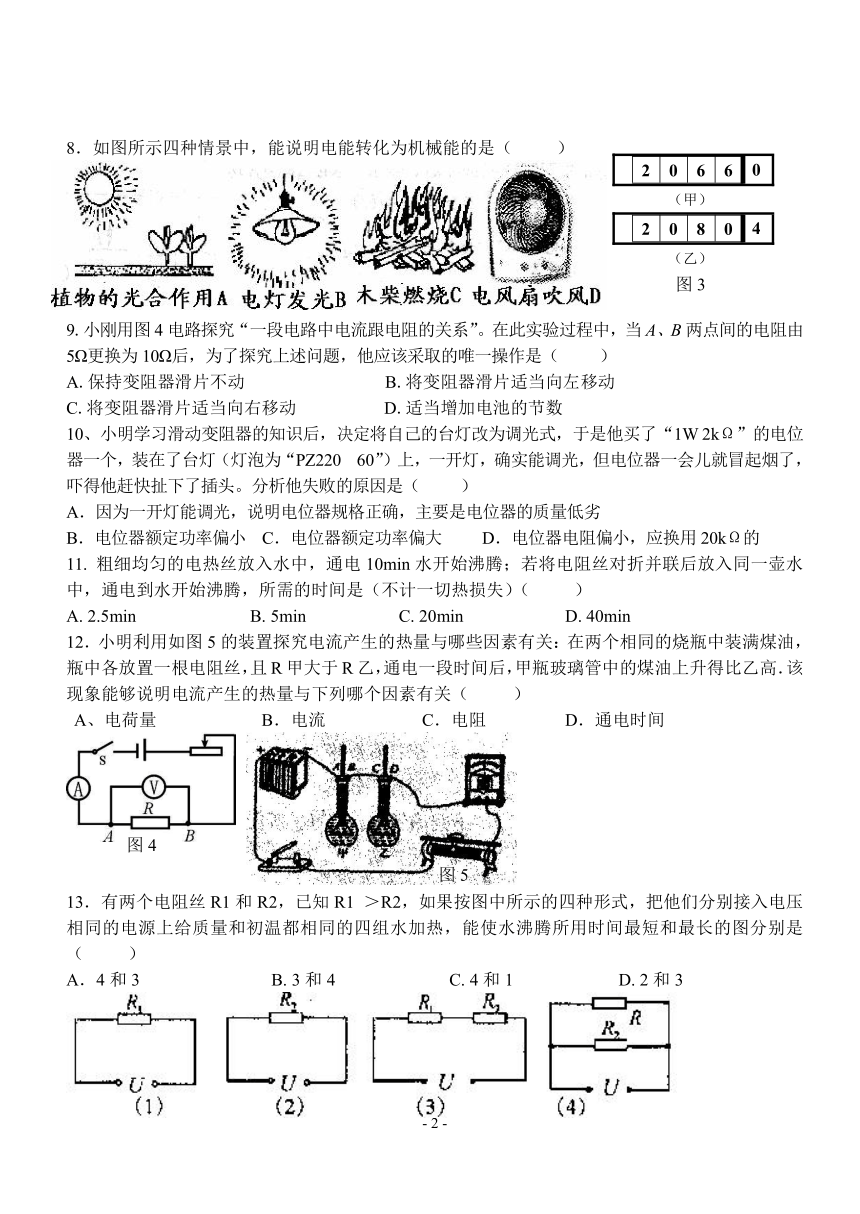

8．如图所示四种情景中，能说明电能转化为机械能的是（
）
9.小刚用图4电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（
）
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
D.适当增加电池的节数
10、小明学习滑动变阻器的知识后，决定将自己的台灯改为调光式，于是他买了“1W
2kΩ”的电位器一个，装在了台灯（灯泡为“PZ220
60”）上，一开灯，确实能调光，但电位器一会儿就冒起烟了，吓得他赶快扯下了插头。分析他失败的原因是（
）
A．因为一开灯能调光，说明电位器规格正确，主要是电位器的质量低劣
B．电位器额定功率偏小
C．电位器额定功率偏大
D．电位器电阻偏小，应换用20kΩ的
11.
粗细均匀的电热丝放入水中，通电10min水开始沸腾；若将电阻丝对折并联后放入同一壶水中，通电到水开始沸腾，所需的时间是（不计一切热损失）（
）
A.
2.5min
B.
5min
C.
20min
D.
40min
12．小明利用如图5的装置探究电流产生的热量与哪些因素有关：在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R甲大于R乙，通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高．该现象能够说明电流产生的热量与下列哪个因素有关（
）
A、电荷量
B．电流
C．电阻
D．通电时间
13．有两个电阻丝R1和R2，已知R1
＞R2，如果按图中所示的四种形式，把他们分别接入电压相同的电源上给质量和初温都相同的四组水加热，能使水沸腾所用时间最短和最长的图分别是（
）
A．4和3
B.
3和4
C.
4和1
D.
2和3

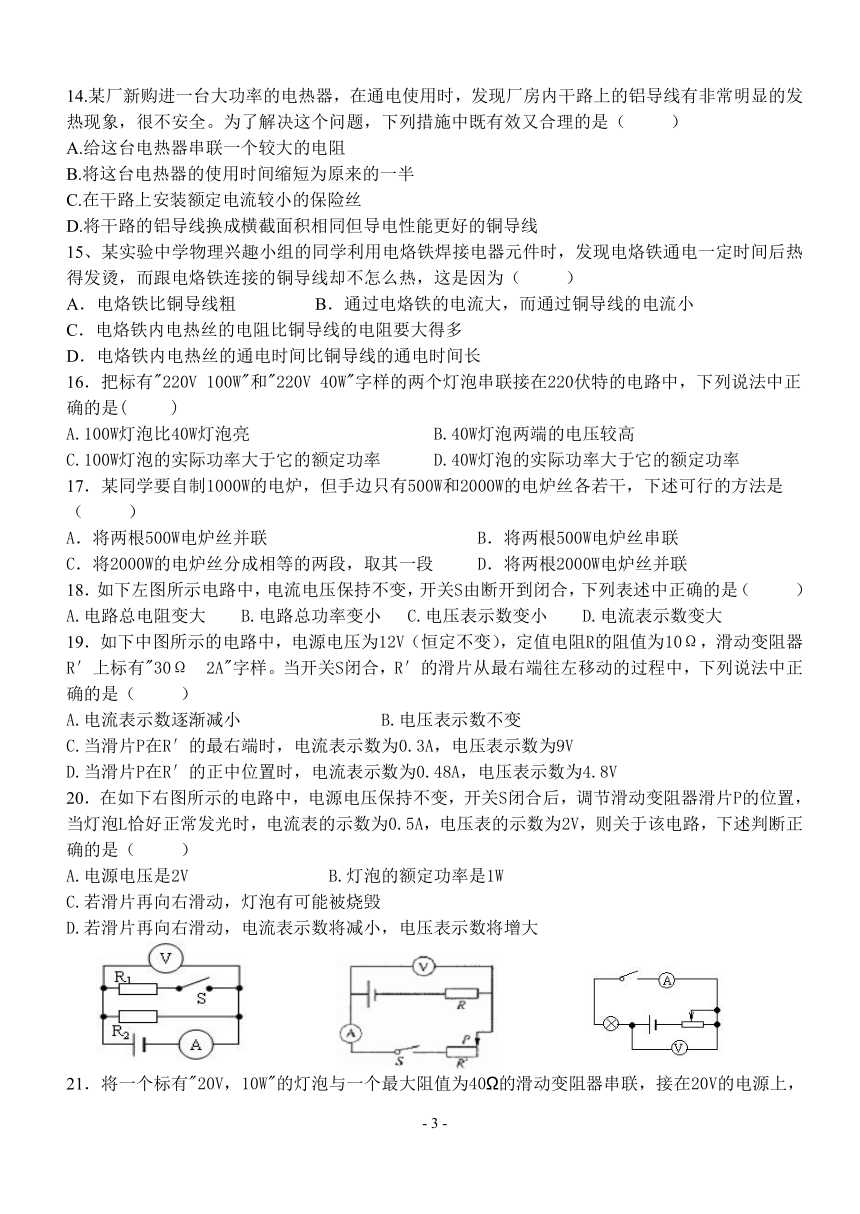

14.某厂新购进一台大功率的电热器，在通电使用时，发现厂房内干路上的铝导线有非常明显的发热现象，很不安全。为了解决这个问题，下列措施中既有效又合理的是（
）
A.给这台电热器串联一个较大的电阻
B.将这台电热器的使用时间缩短为原来的一半
C.在干路上安装额定电流较小的保险丝
D.将干路的铝导线换成横截面积相同但导电性能更好的铜导线
15、某实验中学物理兴趣小组的同学利用电烙铁焊接电器元件时，发现电烙铁通电一定时间后热得发烫，而跟电烙铁连接的铜导线却不怎么热，这是因为（
）
A．电烙铁比铜导线粗
B．通过电烙铁的电流大，而通过铜导线的电流小
C．电烙铁内电热丝的电阻比铜导线的电阻要大得多
D．电烙铁内电热丝的通电时间比铜导线的通电时间长
16．把标有"220V
100W"和"220V
40W"字样的两个灯泡串联接在220伏特的电路中，下列说法中正确的是(
)
A.100W灯泡比40W灯泡亮
B.40W灯泡两端的电压较高
C.100W灯泡的实际功率大于它的额定功率
D.40W灯泡的实际功率大于它的额定功率
17．某同学要自制1000W的电炉，但手边只有500W和2000W的电炉丝各若干，下述可行的方法是（
）
A．将两根500W电炉丝并联
B．将两根500W电炉丝串联
C．将2000W的电炉丝分成相等的两段，取其一段
D．将两根2000W电炉丝并联
18．如下左图所示电路中，电流电压保持不变，开关S由断开到闭合，下列表述中正确的是（
）
A.电路总电阻变大
B.电路总功率变小
C.电压表示数变小
D.电流表示数变大
19．如下中图所示的电路中，电源电压为12V（恒定不变），定值电阻R的阻值为10Ω，滑动变阻器R′上标有"30Ω
2A"字样。当开关S闭合，R′的滑片从最右端往左移动的过程中，下列说法中正确的是（
）
A.电流表示数逐渐减小
B.电压表示数不变
C.当滑片P在R′的最右端时，电流表示数为0.3A，电压表示数为9V
D.当滑片P在R′的正中位置时，电流表示数为0.48A，电压表示数为4.8V
20．在如下右图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表的示数为0.5A，电压表的示数为2V，则关于该电路，下述判断正确的是（
）
A.电源电压是2V
B.灯泡的额定功率是1W
C.若滑片再向右滑动，灯泡有可能被烧毁
D.若滑片再向右滑动，电流表示数将减小，电压表示数将增大
21．将一个标有"20V，10W"的灯泡与一个最大阻值为40Ω的滑动变阻器串联，接在20V的电源上，闭合开关移动滑片的过程中，灯泡功率的变化范围是（
）
A.0W～10W
B.2.5W～10W
C.5W～10W
D.10W～20W
22．如下左图是伏安法测小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示数如图所示，则下列说法中不正确的是（
）
A.在连接电路时，应将开关断开，并将变阻器阻值调至最大值
B.小灯泡的额定功率为0.72W，此时的电阻为8Ω
C.如果将滑片P向a端滑动，则电压表的示数将变大
D.如果将滑片P向b滑动，则小灯泡的实际功率将大于额定功率
23．如上右图所示的电路中，电源电压为30V,定值电阻为30Ω，滑动变阻器标有"60Ω，1.5A"字样，在该电路正常使用的情况下，则（
）
A.电路消耗的最大功率为75W
B.电流表的最大示数为1.5
A
C.滑动变阻器消耗的最小功率为45W
D.电路总电阻的变化范围为15Ω～20Ω
24．如右图所示，电源电压不变，当S1、S2同时闭合时，电流表示数是0.3A，电压表示数是6V。若两表互换位置，当S2闭合S1断开，电流表示数是0.2A时，则下列说法中不正确的是(
)
A.电压表示数仍是6V
B.R1的阻值是20Ω
C.R2的阻值是30Ω
D.R2消耗的电功率为0.4W
25．某同学做电学实验时，电路如右图所示，已知他所用的电流表的量程为0---0.6A，电压表的量程为0-3V，电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，S闭合后，在实验操作无误的情况下，正确的说法是(
)
A.电流表的最大示数为0.6A
B.滑动变阻器消耗的最小功率为0W
C.电压表的最小示数为1V
D.电阻R0消耗的最大功率为1.8W
26．如下左图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W，滑动变阻器R2的滑片滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V。则滑片在b端时，电流表的示数为（
）
A.1.8A
B.1.2A
C.0.4A
D.0.2A
27．如上中图所示，电源电压不变，定值电阻R的阻值为18Ω。有四只白炽灯泡L1、L2、L3、L4，它们的规格分别为"3V,2W"、"6V,2W"、"12V,2W"、"24V,2W"。当把它们分别接在电路中的M、N两端时，实际功率最大的是（
）
A．L1
B．L2
C．L3
D．L4
28．在上右图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电压表V1、V2的示数之比为5∶3；当开关S1闭合、S2断开时，电压表V1、V2的示数之比为3∶2。在后一种情况下的全部通电时间内，电阻R1与R3产生的热量之比为（
）
A.2∶3
B.1∶3
C.3∶2
D.2∶l
二、填空题（本题共9个小题，每空1分，共24分，请将正确答案填写在题中横线上）
1．如图6，是用户电能表6月1日的示数，表格中列出的是他家现有的用电器。若这些用电器平均每天都工作30min，30天后，电能表的示数应为
。若用户又买了一台空调，不久，他家的保险丝被烧断，你认为最可能的原因是________________
。
用电器名称
数量
额定功率
彩电
1台
200W
电冰箱
1台
100W
日光灯
8只
40W
洗衣机
1台
200W
电饭煲
1只
800W
2．手机常用充电电池作为电源，图7中所示是某手机电池铭牌，观察可知该电池对外供电的电压是
V，它充电时的能量转换是
能转化为
能。电池充满后所储存的电能
是
J。
3.小明家的电能表如图8，家中用电器的总功率不能超过
W.当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡消耗的电能是
J，它的电功率为
W。
电器1
电器2
电器3
手机充电器
100μA
0.2A
3A
120mA
4.上面表格是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲.则台灯应该是电器
，计算器应该是电器
,
电饭煲工作利用了电流的
效应；给手机充电，是把电能转化为
能.?
5．城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆、行人通行，若每只灯的规格都是“220V
300W”，则每组交通指挥灯（含红、黄、绿三种颜色灯）工作15小时要消耗电能_____
J。
6．电动吹风机标有“220V
1100W”字样，正常工作10分钟，消耗电能___
J。它的电阻为____Ω。
7．将标有“6V
3W”和“6V
9W”的两盏灯串联在电路中，并使其中一盏灯正常发光，则加在电路两端电压是_____V；此时两灯的实际功率各为_____
W和_______W。
8．一只标有“220V
5A”的电能表，可以在最大功率是_____W的家庭中使用；在120瓦电冰箱、100瓦电视机、750瓦微波炉都在工作的情况下，最多还能点亮______盏“220V
60W”的电灯。
9.一个“220V
60W”的灯泡甲和一个“220V
200W”的灯泡乙相比较，可发现灯泡
的灯丝较细。若将这两个灯泡并联在220伏的电源上，
灯较亮，若将这两个灯泡串联在220伏的电源上，
灯较亮。
三、实验探究题（本题共2个小题，共10分）
1．
某同学用如图10的电路测量滑动变阻器的功率，R1=20Ω，滑片Ｐ向左移动时，测得如下数据：
实验次数
１
２
３
4
５
电压表示数Ｕ／ｖ
８
6
5
4
2
电流表示数Ｉ／Ａ
0.1
0.2
0.25
0.3
0.4
变阻器功率Ｐ／ｗ
0.8
1.2
1.25
1.2
0.8
（１）从实验数据看出，实验中电压表的示数________,电流表的示数________(填”变大”
或”
变小”),滑动变阻器的功率大小的变化情况是
．
（２）电源电压为
Ｖ．
（３）当电流表示数为0.5A时,
滑动变阻器接入电路中的电阻值为______Ω.
2.小明做“测定小灯泡的额定功率”实验时，已知灯泡的额定电压是3.8V，其中电源是三节新的干电池，灯丝电阻大于10Ω，滑动变阻器上标有“10Ω　1A”字样.
图甲是测定灯泡的额定功率的电路。
（1）小明按图甲连接电路并闭合开关后，发现灯泡不亮，但电压表有示数，则故障的原因可能是灯泡　　　　　　。（选填“短路”或“开路”）
（2）小明排除故障后，灯泡正常发光，此时电流表示数如图乙所示，则灯泡的额定功率是_______W.
（3）若电压表0～15V的量程损坏，换用0～3V的量程后，应将电压表中“－”
接线柱连入图甲中的
点，“3”
接线柱连入图甲中的
点，也可测出灯泡的额定功率，实验过程中，当电压表的读数为　　　　　V时，灯泡正常发光。
四、计算题（本题共1个小题，共10分）
1.
发光二极管是一种发展前景非常看好的节能照明灯具，我国已经在2008年北京奥运会上大量使用了它。电子制作兴趣小组的同学用“2.5V
10mA”的高亮发光二极管制作手电筒，电路如图12所示。（1）若电源电压为3V，为使发光二极管正常发光，R应取何值？
（2）实验发现，4只高亮发光二极管与1只“2.5V
0.3A”的小灯泡都正常发光时亮度相当，试计算它们亮度相当且正常发光时的功率及比值。
【答案】
1、B
2、C
3、C
4、B
5、C
6、A
7、D
8、D
9、C
10、B
11、A
12、C
13、A
14、D
15、C
16、09105
用电器总功率过大(或同时使用的用电器过多)
17、3.7
电
化学能
8658
18、660；7200；40
19、2；1；热；化学能
20、11124000；324000
21、（1）直流电；交流电（2）袖珍收音机、移动电话、计算器、
（3）电能转化为风扇的转动的机械能和发热体发热的内能。风扇转动在大气压的作用下冷空气进入风筒，当冷空气经过加热体时吸收了热量，使得冷空气变成热空气。
22、（1）变小；变大；先变大后变小（2）10
（3）0
23、（1）开路（2）0.76
(3)C（或D）；B；0.7
24、解：（1）电阻R与发光二极管串联
UR
＝
U－
U管
＝
3V－
2.5V
＝
0.5
V
I
R=
I管
=
10
mA
=
0.01A
由欧姆定律
得
（2）P管总=
4P管
=
4
U管I管
=
4
×
2.5V
×
0.01A
=
0.1W
P灯
=
U灯
I灯
=
2.5V
×
0.3A
=
0.75
W
