二
探究串、并联
电路电压的规律
你知道吊灯和电视机的电压哪个大吗？
吊灯和电视机之间是并联的。
信息快递
情景创设
　　串联电路中各个部分电路的电压与总电压
有什么关系？
串联电路总电压与各部分电路两端的电压有什么关系
（仿照水压）
U
新知探究
猜想或假设：
串联电路中的总电压是各部分电路的分电压之和。
设计实验：

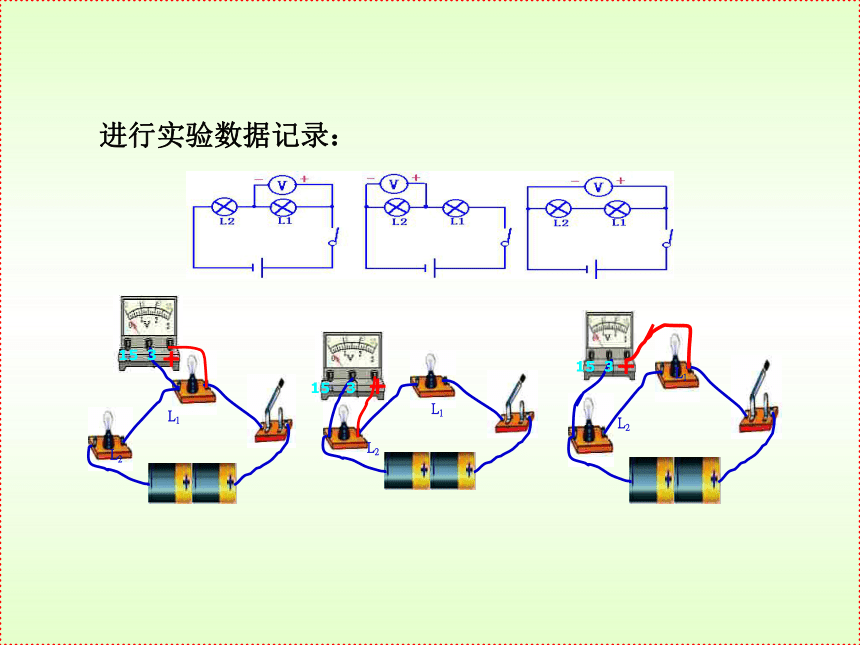

分别把电压表连在如图所示的电路中AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。换上另外两个小灯泡，再次测量，看看是否还有同样的关系。
进行实验数据记录：
L1
L2
+
3
15
L1
L2
+
3
15
L1
L2
+
3
15
观测对象
灯泡L1两端的电压U1/v
灯泡L2两端的电压U2/v
L1和L2串联后的总电压U/v
测量结果
第一次
第二次
分析与论证：
串联电路的总电压等于各部分电路两端的电压之和
U=U1+U2
探究并联电路中的电压
提出问题：并联电路中各支路两端的电压有什么关系？
猜想与假设：并联电路各支路两端电压相等
制定计划和设计实验：
研究并联电路的电压关系
把电压表分别接在L1、L2、L1L2两端，测出L1电压U1、L2电压U2、L1L2总电压U，比较它们的大小。
进行实验及数据记录：
L1
L2
+
L1
L2
+
3
15
3
15
L1
L2
+
3
15
观测对象
灯泡L1两端的电压U1/v
灯泡L2两端的电压U2/v
L1和L2并联后的总电压U/v
测量结果
第一次
第二次
分析与论证：
并联电路中，各支路两端的电压相等U1=U2
如图所示电路中,若开关闭合后
的示数为2.8V,则L2两端的电压为______V,
V
2.8
L2
S
V
L1
想想练练
如图所示,灯L1和L2是______联的。
电压表测量的是灯______两端的电压。
若电源电压是8V,电压表的示数是3V,则灯L1两端的电
压是______V,灯L2两端的电压是______V.
串
L1
3
5
L1
L2
V
S
试一试
小明同学在实验过程中,不小心把灯泡和电压表串联在电路中.当他闭合开关后,出现了怎样的现象呢？
V
本课小结
1、知识要求：
串联并联电池组的电压规律：
串联电池组的电压等于各节电池的电压之和
并联电池组的电压等于每节电池的电压
串联并联电路的电压规律：
串联电路的总电压等于各部分电路两端的电压之和U=U1+U2
并联电路中，各支路两端的电压相等U1=U2
2、能力
科学探究
