20.4《电动机》 — 人教版九年级物理全册练习题（含答案）

第4节 电动机
磁场对通电导线的作用
如图的实验装置，两根水平且平行的金属轨道上放一根轻质导体AB并把它们置于磁场中.
闭合开关接通电源，这时会看到导体AB间左运动，这表明 通电导体在磁场中会受力的作用 。
如果只改变导体AB中的电流方向，观察到导体AB向右运动，这表明通电导体在磁场中受力的方向与 电流方向 有关。
如果只把磁体的两极对调，会看到导体AB向右运动，这表明通电导体在磁场中受力的方向与 磁场方向 有关.
如果把磁体的两极对调，同时改变通过导体AB中的电流方向，会看到导体AB向 左 运动.
如图是探究“通电导线在磁场中受力”的实验装置.瞬间接通电路，原来静止的导线ab向右运动.要使导线ab向左运动，可行的措施是
将磁体的N、S极对调
增大电源电压
换用磁性更强的磁休
将磁体的N、S极对调，同时改变电流的方向

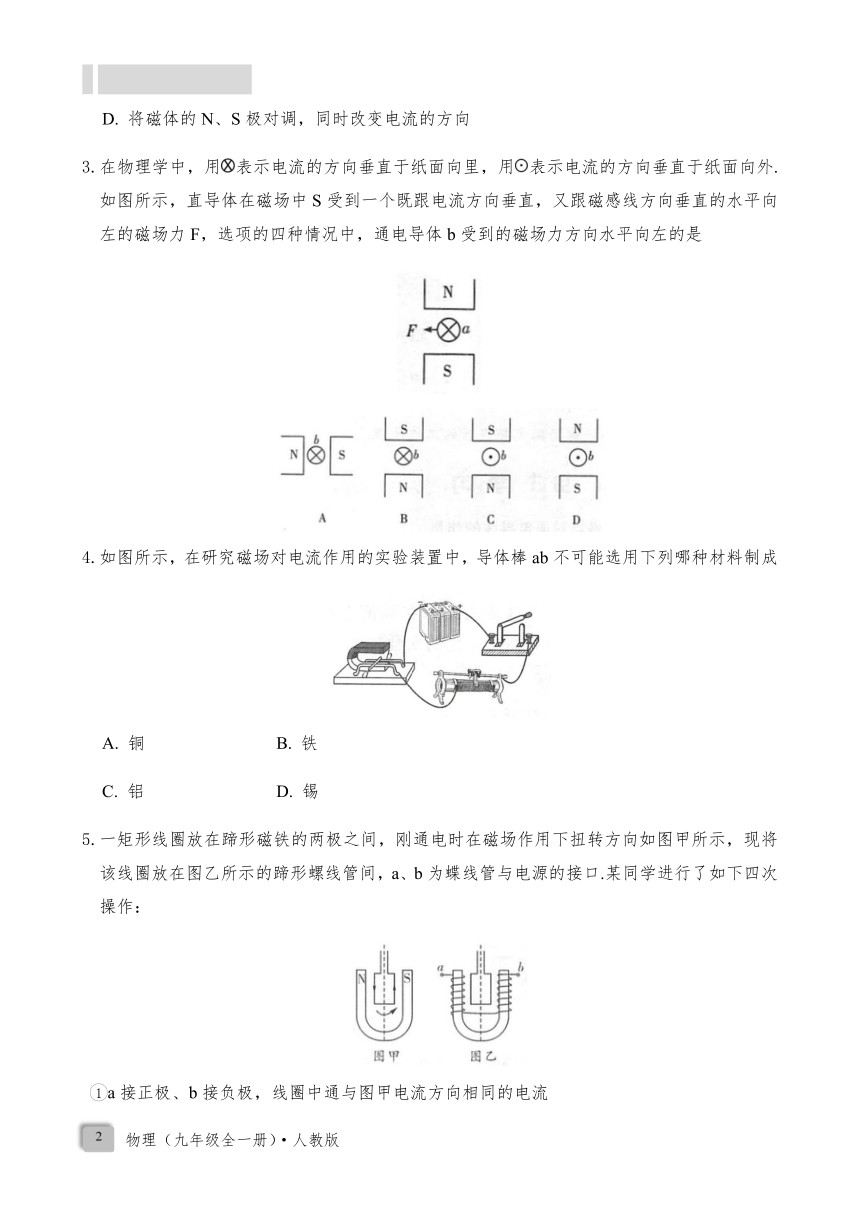

在物理学中，用表示电流的方向垂直于纸面向里，用表示电流的方向垂直于纸面向外.如图所示，直导体在磁场中S受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，选项的四种情况中，通电导体b受到的磁场力方向水平向左的是
如图所示，在研究磁场对电流作用的实验装置中，导体棒ab不可能选用下列哪种材料制成
铜
铁
铝
锡

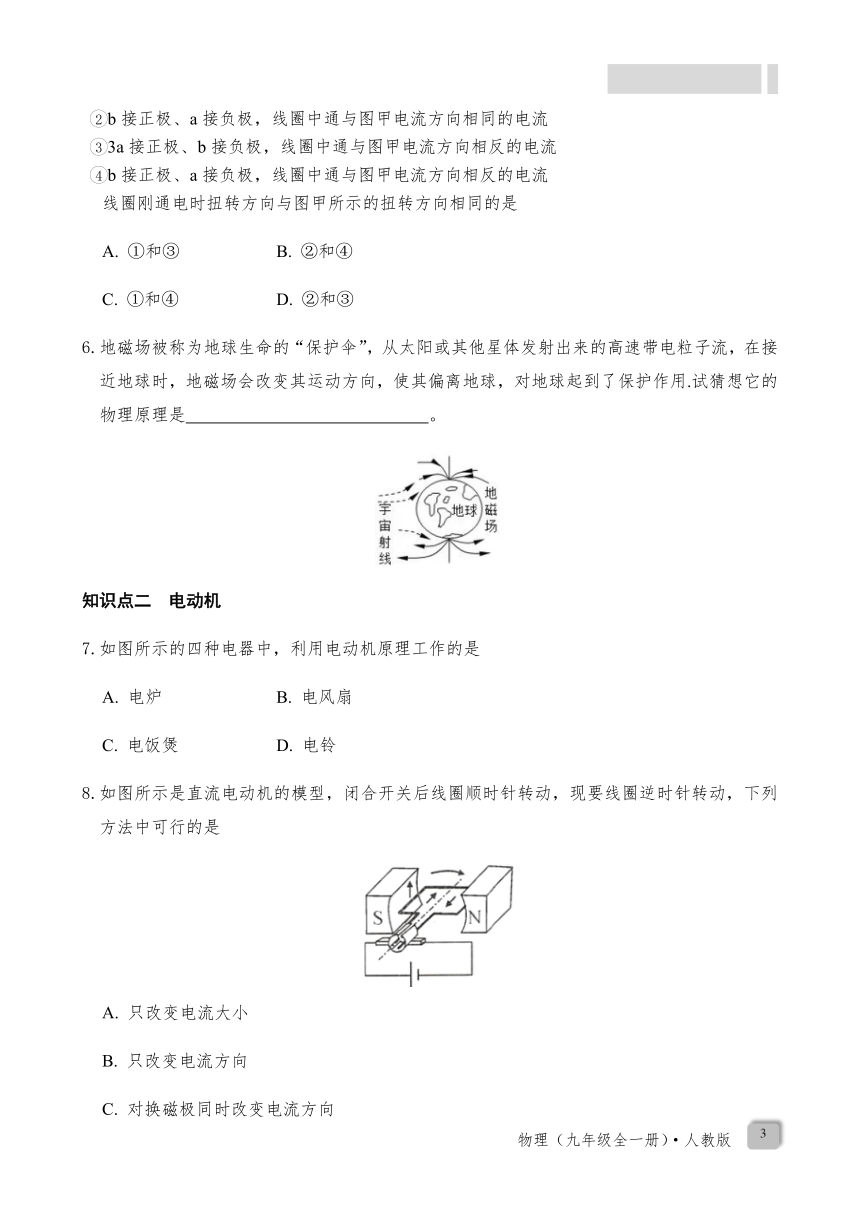

一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示，现将该线圈放在图乙所示的蹄形螺线管间，a、b为蝶线管与电源的接口.某同学进行了如下四次操作：
a接正极、b接负极，线圈中通与图甲电流方向相同的电流
b接正极、a接负极，线圈中通与图甲电流方向相同的电流
3a接正极、b接负极，线圈中通与图甲电流方向相反的电流
b接正极、a接负极，线圈中通与图甲电流方向相反的电流
线圈刚通电时扭转方向与图甲所示的扭转方向相同的是
①和③
②和④
①和④
②和③
地磁场被称为地球生命的“保护伞”，从太阳或其他星体发射出来的高速带电粒子流，在接近地球时，地磁场会改变其运动方向，使其偏离地球，对地球起到了保护作用.试猜想它的物理原理是 磁场对通电导体有力的作用 。
电动机
如图所示的四种电器中，利用电动机原理工作的是
电炉
电风扇
电饭煲
电铃
如图所示是直流电动机的模型，闭合开关后线圈顺时针转动，现要线圈逆时针转动，下列方法中可行的是
只改变电流大小
只改变电流方向
对换磁极同时改变电流方向
换用磁性更强的磁铁
如图为直流电动机的基本构造示意图，以下相关的分析中正确的是
电动机是利用电流周围存在磁场的原理工作的
电动机工作过程中，消耗的电能转化为机械能
使线圈连续不停地转动下去是靠电磁继电器来实现的
同时改变磁感线方向和电流方向可以改变线圈转动的方向
关于换向器，以下说法中错误的是
电流电动机中的换向器是由两个彼此绝缘的半圆金属环制成的
当直流电动机的线圈刚过平衡位置时换向器能立即改变线圈中的电流方向
线圈在磁场内每转动一周，换向器就将线圈中的电流方向改变2次
直流电动机的换向器是将线圈中的直流电变成外电路的交流电
如图所示是扬声器的结构图.当扬声器的线圈中通入携带声音信息、时刻变化的电流时，线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声。下列说法中正确的是
扬声器工作时是将机械能转化为电能
扬声器的工作原理是通电线圈在磁场中受力运动
扬声器中的永久磁体不会对线圈有作用力
扬声器是把声音信号转换成电信号的一种装置
如图所示为课外兴趣小组自己制作的电风扇，通电后电机转动，但风向后吹，经检查风扇安装正确，则出现这种现象的原因是由于 电源正负极接反了 ；纠正上述错误后，同学们又发现风速太小，则小明应该 增大电源电压 提高风速。
如图是小华同学探究“让线圈转起来”的实验装置图.
线圈能够转动的原理是 磁场对通电导体有力的作用 。
在实验中为了使线圈能持续转动，线圈引线正确的刮漆方法是 线圈引线一端的绝缘漆全部刮去，另一端刮去半周 。
若要改变线圈的转动方问，请写出一种具体的操作方法： 将磁铁的N、S极位置对调（或将电池的正、负极位置对词） 。
若线圈引线的刮漆方法正确，电池、导线、金属支架的连接和性能良好，电路接通后线圈不能连续转动，请你分析可能的原因是 通过线圈的电流太小 。（写出一点即可）
如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机，他想改变电动机线圈转动的方向，下列方法可行的是
只增强磁铁的磁性
只增加线圈的匝数
只增大线圈中的电流
只将磁铁的磁极对调
通电导体在磁场中会受力的作用、电流方向、磁场方向、左
A
B
C
D
磁场对通电导体有力的作用
B
B
B
D
B
电源正负极接反了、增大电源电压
磁场对通电导体有力的作用、线圈引线一端的绝缘漆全部刮去，另一端刮去半周、将磁铁的N、S极位置对调（或将电池的正、负极位置对词）、通过线圈的电流太小
D
