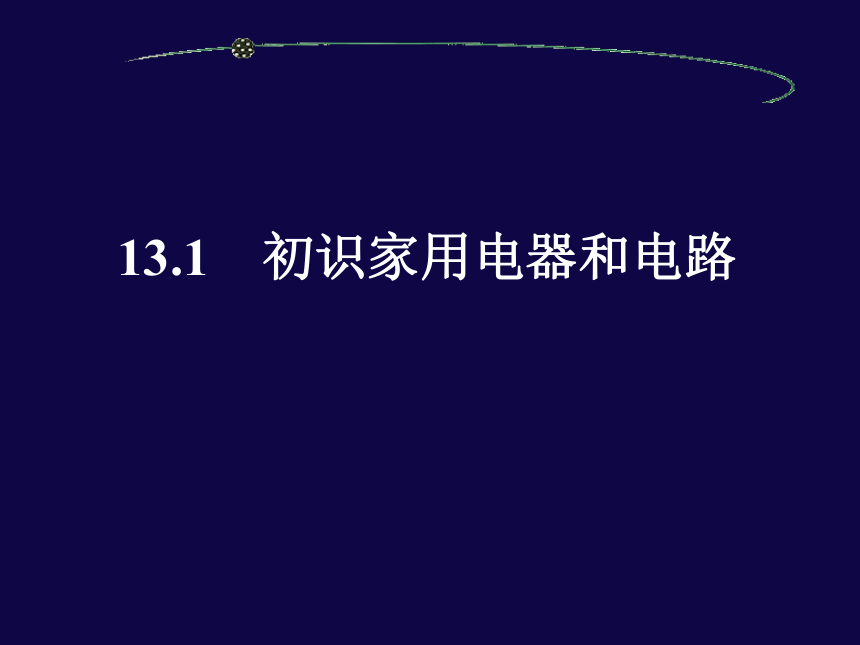

13.1 初识家用电器和电路

(共35张PPT)
13.1 初识家用电器和电路

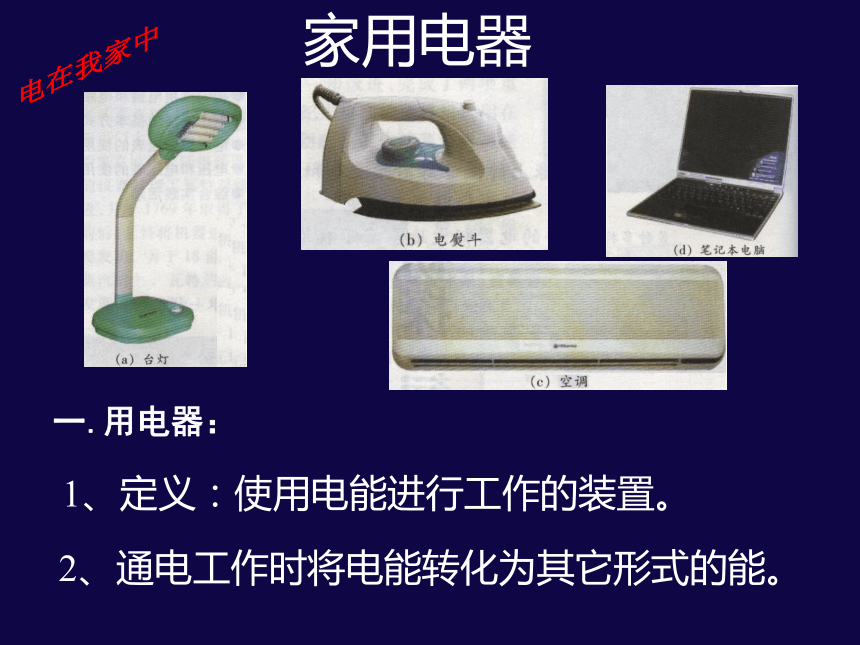

家用电器
一.用电器：
1、定义：使用电能进行工作的装置。
2、通电工作时将电能转化为其它形式的能。
读一读：
P58
信息快递

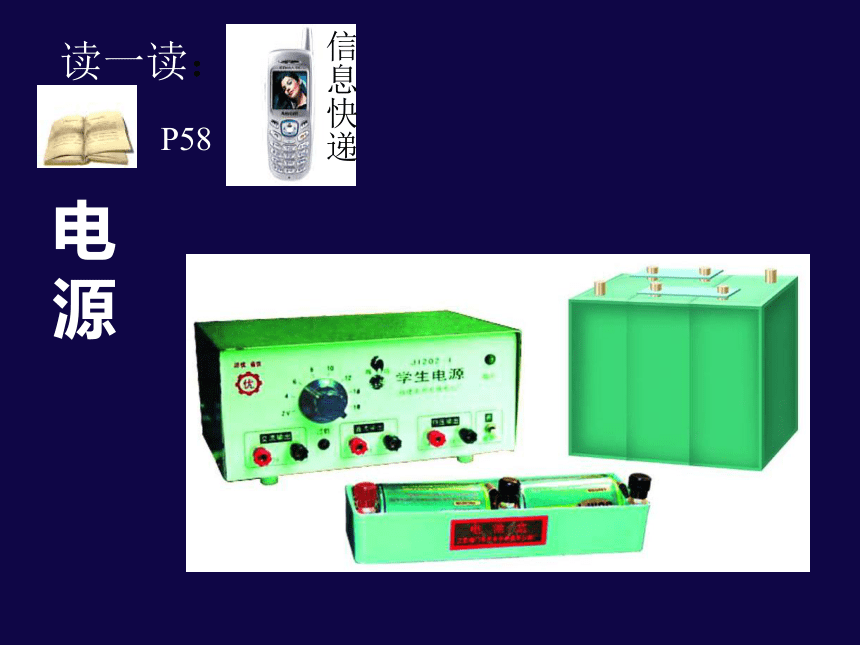

电源

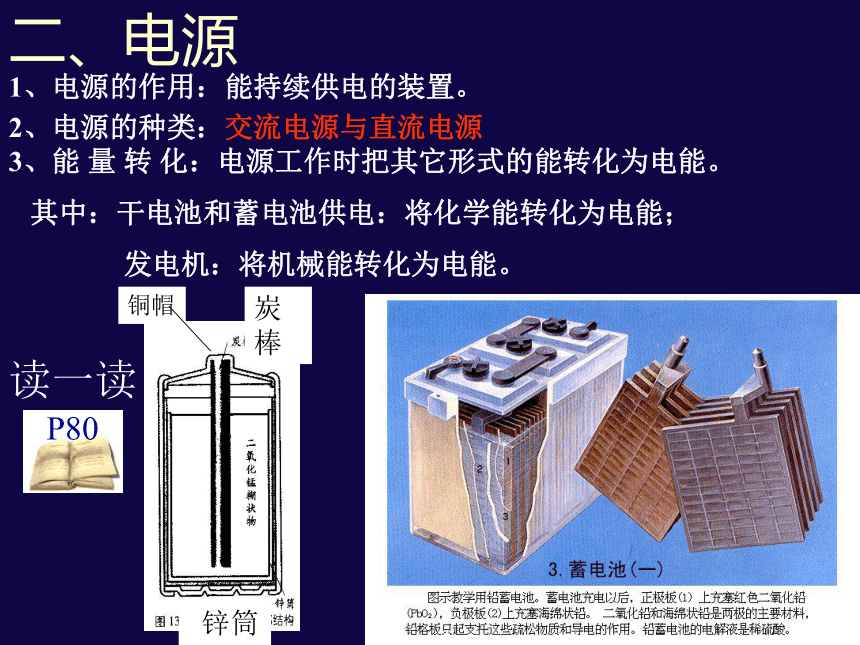

二、电源
1、电源的作用：能持续供电的装置。
2、电源的种类：交流电源与直流电源
铜帽
炭棒
锌筒
3、能 量 转 化：电源工作时把其它形式的能转化为电能。
其中：干电池和蓄电池供电：将化学能转化为电能；
发电机：将机械能转化为电能。
读一读
P80
信息快递

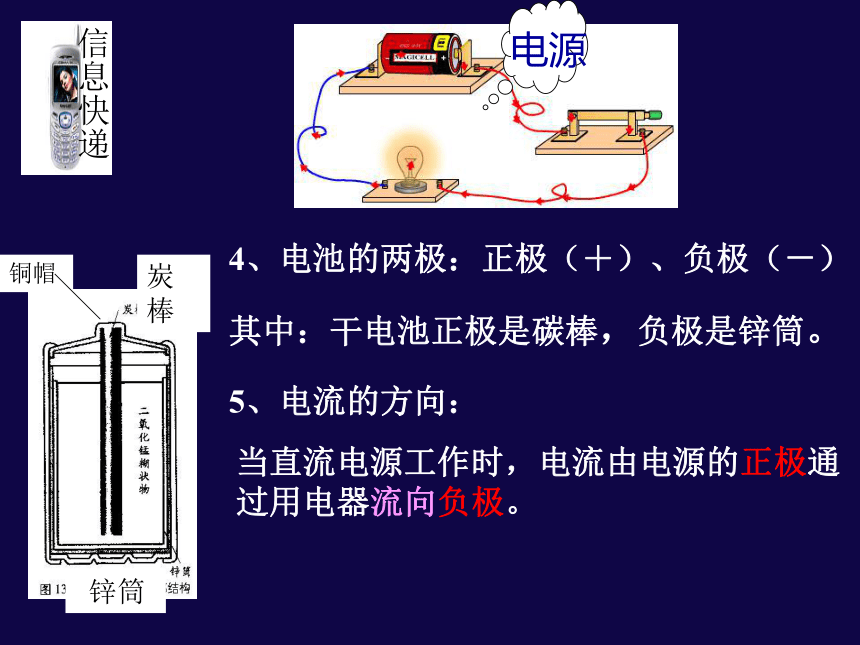

其中：干电池正极是碳棒，负极是锌筒。
当直流电源工作时，电流由电源的正极通过用电器流向负极。
铜帽
炭棒
锌筒
4、电池的两极：正极（＋）、负极（－）
5、电流的方向：
电源
家用电器

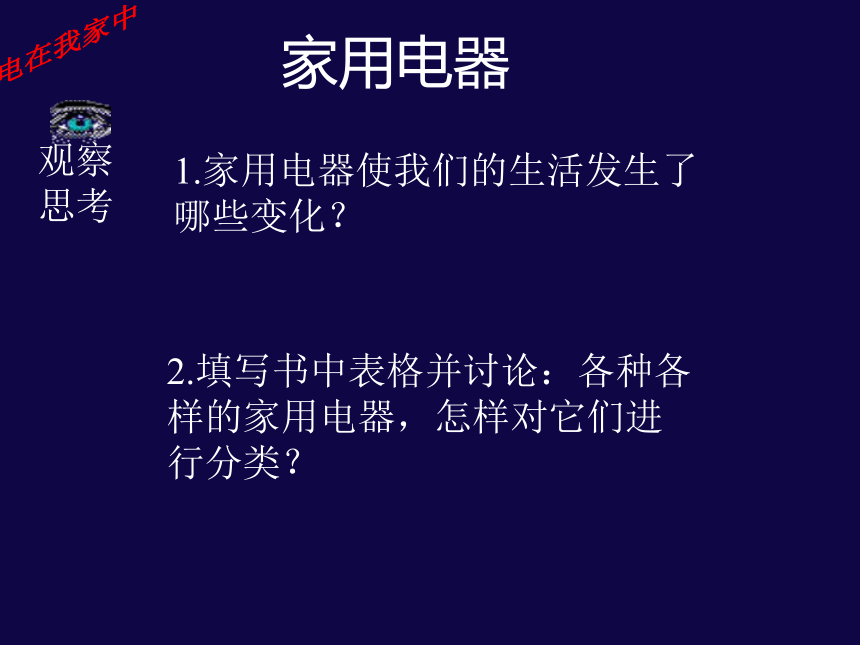

观察思考
1.家用电器使我们的生活发生了哪些变化？
2.填写书中表格并讨论：各种各样的家用电器，怎样对它们进行分类？

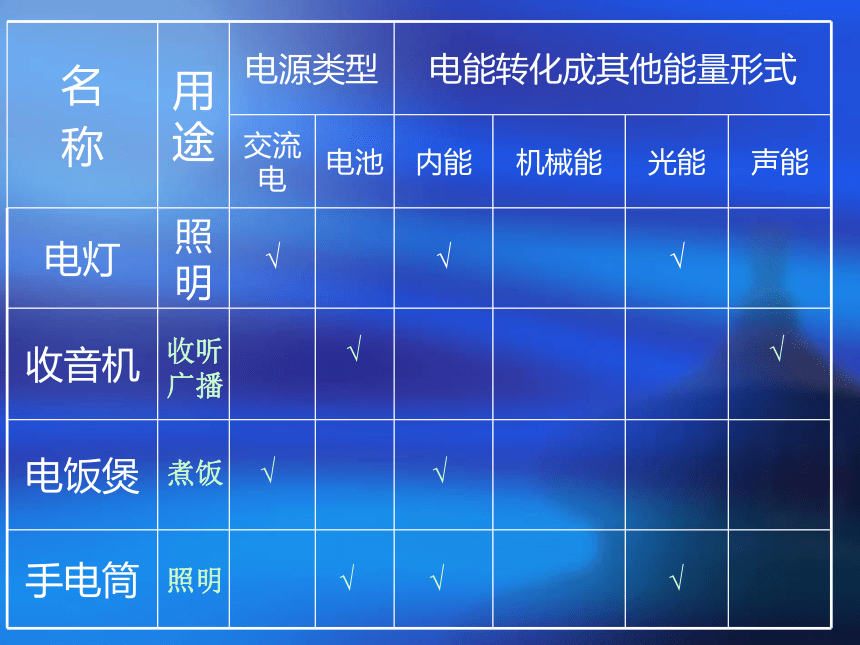

名
称 用途 电源类型 电能转化成其他能量形式
交流电 电池 内能 机械能 光能 声能
电灯 照明 √ √ √
收音机
电饭煲
手电筒
收听广播
√
√
煮饭
照明
√
√
√
√
√

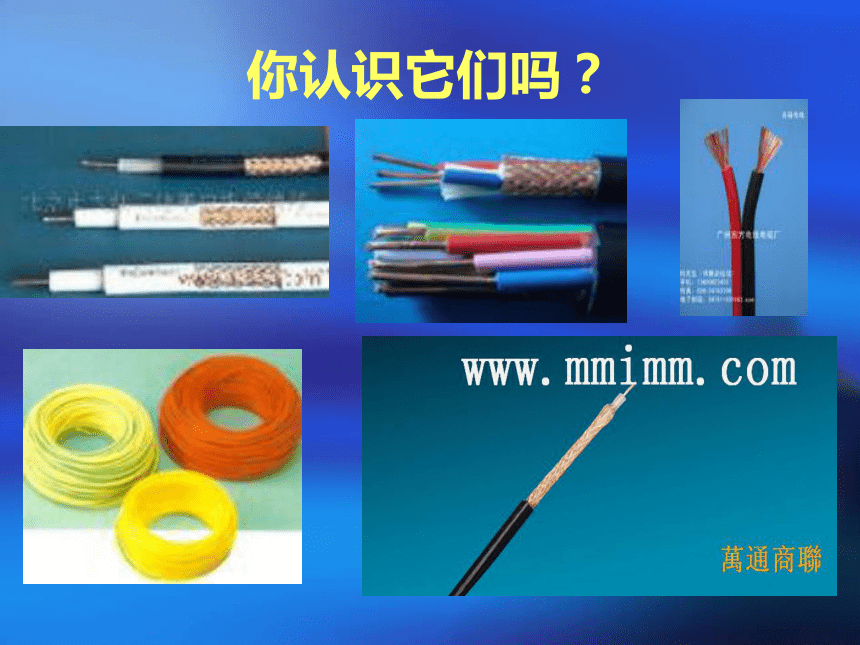

你认识它们吗？

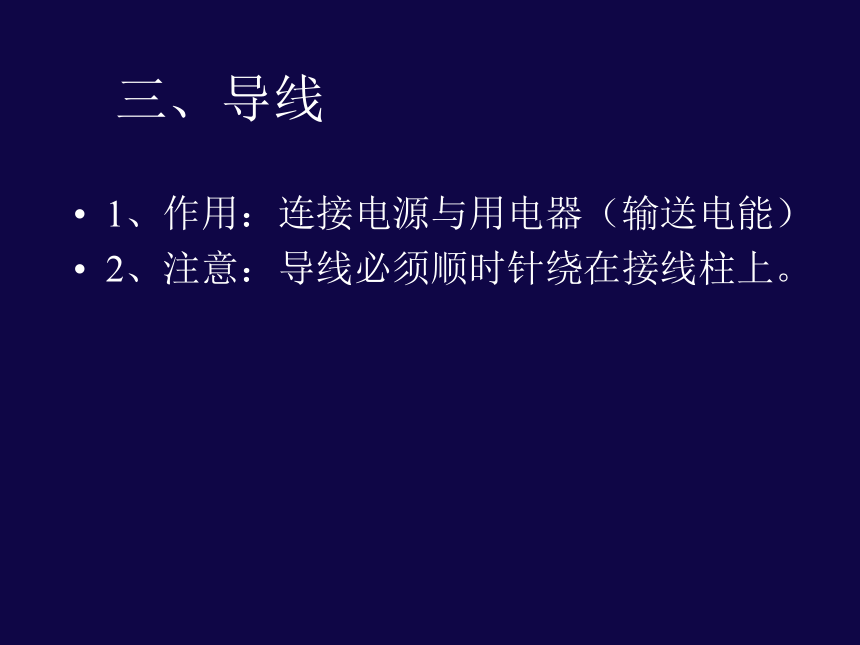

三、导线
1、作用：连接电源与用电器（输送电能）
2、注意：导线必须顺时针绕在接线柱上。

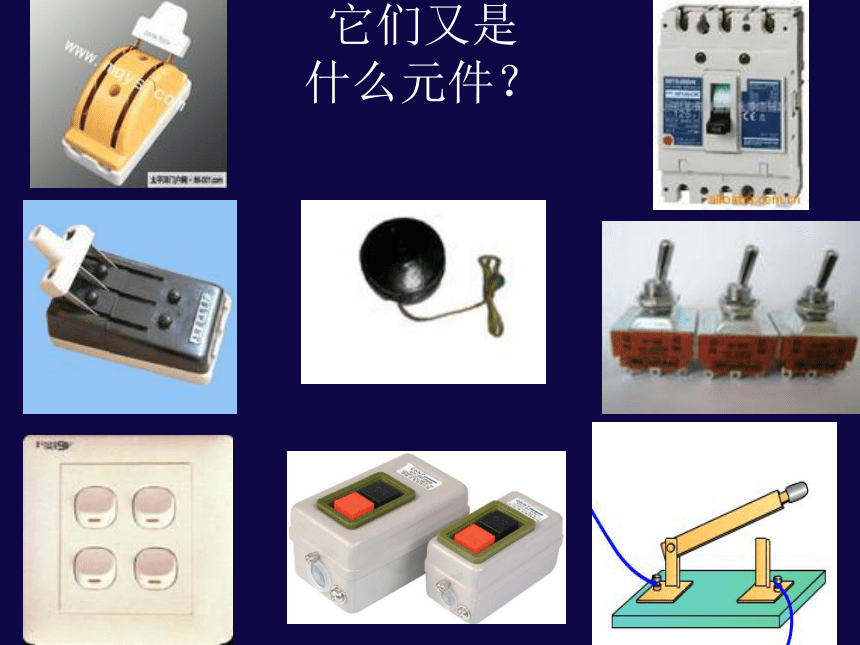

它们又是
什么元件？

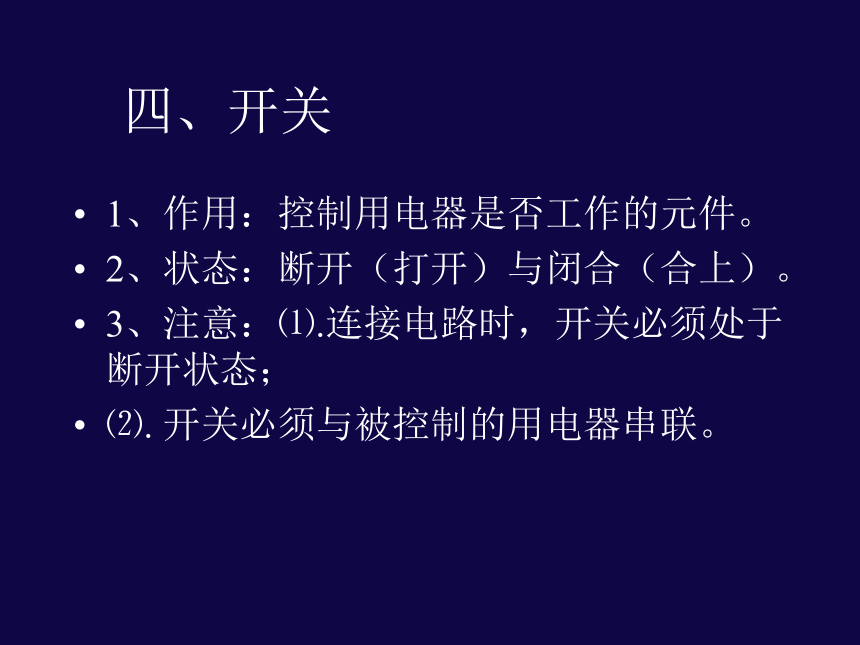

四、开关
1、作用：控制用电器是否工作的元件。
2、状态：断开（打开）与闭合（合上）。
3、注意：⑴.连接电路时，开关必须处于断开状态；
⑵. 开关必须与被控制的用电器串联。

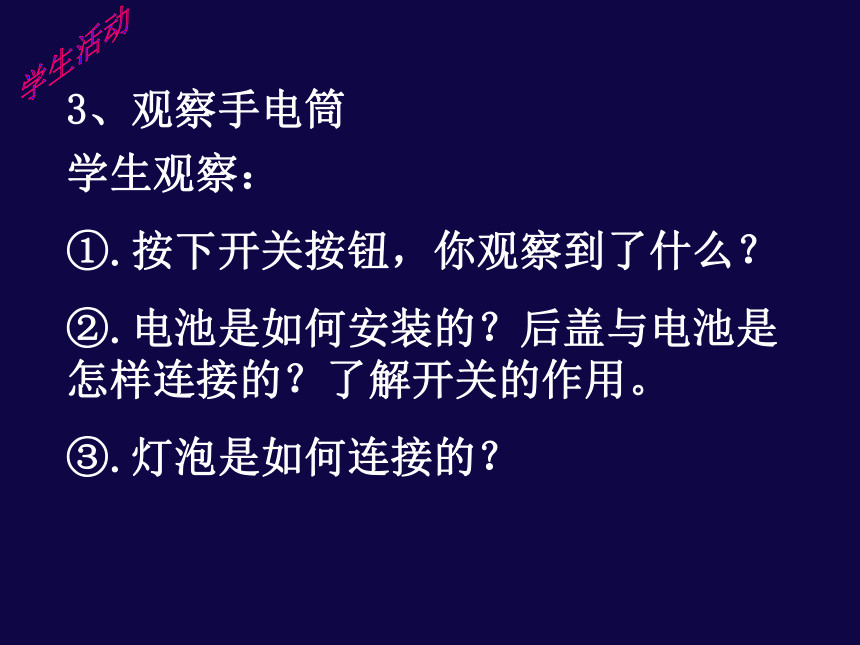

3、观察手电筒
学生观察：
①.按下开关按钮，你观察到了什么？
②.电池是如何安装的？后盖与电池是怎样连接的？了解开关的作用。
③.灯泡是如何连接的？
五、电路
1、定义：就是用导线将电源、用电器、开关等元件连接起来组成的电流路径
信息快递
连接电路时的注意点：
1.在连接电路的过程中，开关必须处于断开状态。
2.导线连接电路元件时，要顺时针绕在接线柱上旋紧，保证接触良好。
3.连接电池盒两极的导线不允许以任何方式直接相连，以免造成电源短路，损坏电源。
认识电路的断路情形
灯丝断开
“断路”又称为“开路”
认识电路的短路情形
危害:会烧坏导线和电源!
这是短路吗？
电流
电灯
开关
短路
这是短路吗？
　　　如图所示的电路中，若闭合开关，将会出现什么现象？
L1
L2
思维拓展
2、电路的三种状态
(1).通路：处处连通的电路
(2).断路：某处断开的电路
(3).短路：
A、电源短路：用导线将电源两极直接连接起来（不经过任何用电器）。
〔电源短路后，造成电路中的电流很大，电源会被烧毁，因此，绝不允许电源短路〕
B、用电器短路：用导线把用电器的两端直接相连。
〔用电器被短路后，用电器中无电流通过，因此，用电器不工作，也不会被烧毁。〕
六、电路图：
1、定义：用电路元件符号表示电路元件实物连接的图。
2、常见电路元件及其符号：
画电路图的注意事项：
2、完整地反映电路的组成。即要把电源、用电器、导线和开关都画在电路之中，不能遗漏。
1、规范使用元件符号。
3、均匀分布电路元件。连接导线用横平竖直的线段代表。拐弯处一般取直角，拐角处没有电路元件。
4、画成的电路图应简洁、工整、美观。
3、作图：连接实物图与画出电路图
注意：
①、尽量从电源正极出发，顺着电流方向找电流的路径，回到负极。
②、连接电路时，元件的顺序不能颠倒。
③、连接实物图时，导线不允许交叉。
知识运用
根据给出的实物图画出相应的电路图
1、如图所示，电路中各元件符号分别表示的元件名称是：
A._________；B.________；C._________；D._____________；E._________；F._________。
电动机
电阻
电源
开关
导线交叉相连接
灯泡
2、指出下图中各电路图的错误或不妥之处。
L
S
●
S
L
●
●
●
3、在下图电路中的错误处打“×”，并画出正确的连接方法．
4、如图所示，闭合开关后，电路将____。这种电路造成的危害是_______。如果要两盏灯均发光，可以拆除导线_________。
短路
损坏电源
a
5、如图所示，电路中：1、2、3、4为四个接线柱，现用导线连接接线柱：
(1)只让L1发光的连接办法是_______，
(2)只让L2发光的连接办法是__________________，
(3)直接相连______是绝不允许的．
连接1与3
连接1与4，2与3
3与4
6、在连接电路时，常要将金属导线绕到接线柱上，再旋紧螺丝．观察右图甲和乙，金属线在接线柱上绕向正确的是_____；旋紧螺丝时，应当_______旋转。(选填“顺时针”或“逆时针”)
甲
顺时针
7、电路中存在持续电流的条件是：⑴___________；
⑵___________。
有电源
通路
8、如图所示，有一个小电动机模型和一电灯组成的电路，当开关S闭合后，则 ( )
A.电动机转动，灯不亮
B.电动机转动，灯也亮
C.电动机不转动，灯亮
D.电动机不转，灯也不亮
C
全课小结
1、简单电路由哪几部分组成 各部分有什么作用
2.电路中电流的方向怎样
3.电路的状态有几种 哪些是正常的
不正常的有什么危害
4.什么是电路图 怎样画电路图
