显微镜的使用
认识显微镜
使用显微镜
光学显微镜
显微镜的结构

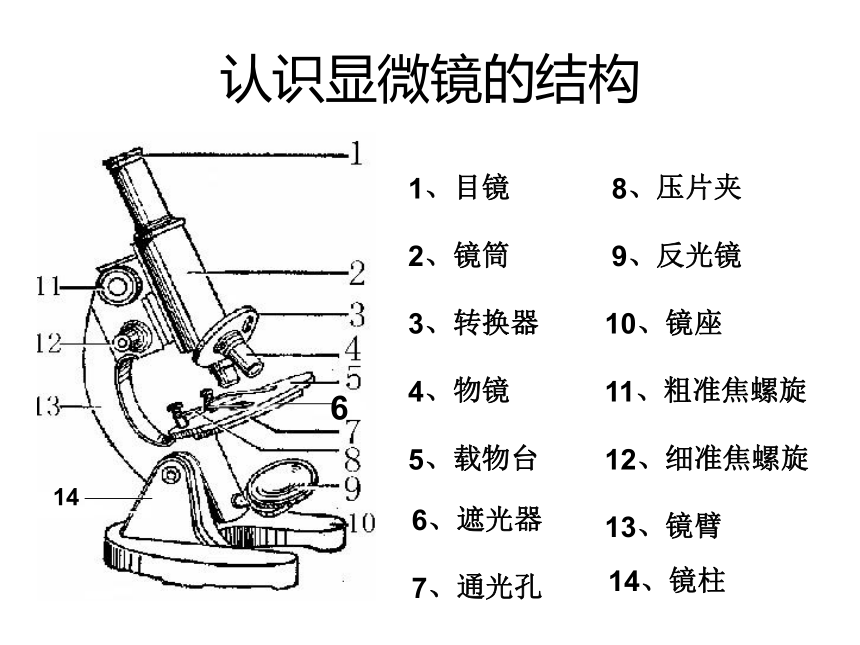

认识显微镜的结构
1、目镜
3、转换器
4、物镜
5、载物台
8、压片夹
9、反光镜
10、镜座
11、粗准焦螺旋
12、细准焦螺旋
13、镜臂
2、镜筒
7、通光孔
14
6
6、遮光器
14、镜柱

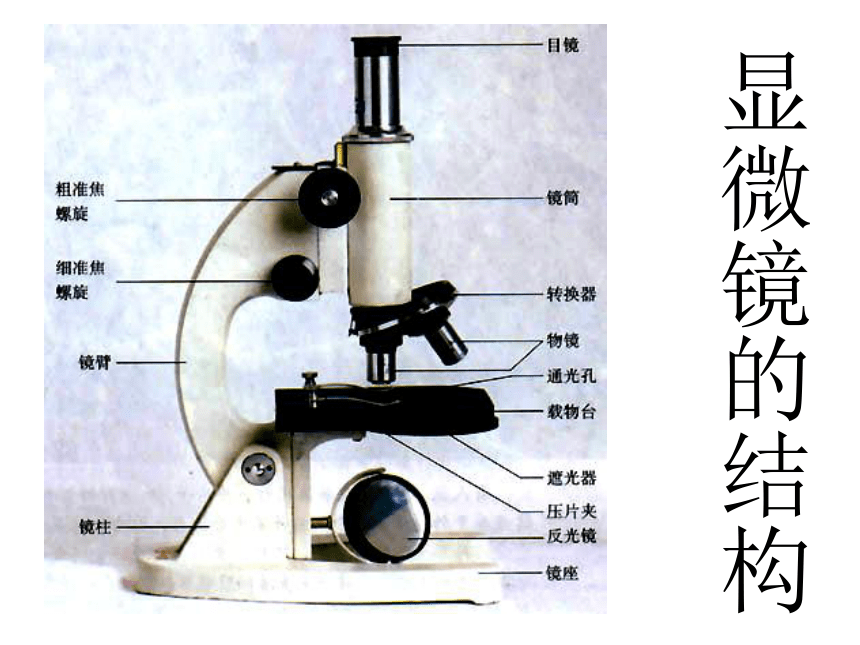

显微镜的结构
1、目镜
3、转换器
4、物镜
5、载物台
8、压片夹
9、反光镜
10、镜座
11、粗准焦螺旋
12、细准焦螺旋
13、镜臂
2、镜筒
7、通光孔
14
6
6、遮光器
14、镜柱
怎样才能使镜筒上升或下降?
调节粗细准焦螺旋使镜筒上升或下降(粗准焦螺旋向内(逆时针)调节,镜筒上升,粗准焦螺旋向外(顺时针)调,镜筒下降)
反光镜两面一样吗?
反光镜有平面镜、
凹面镜两个面,
当光线太暗时选用反光镜,
当光线较亮时多用平面镜。

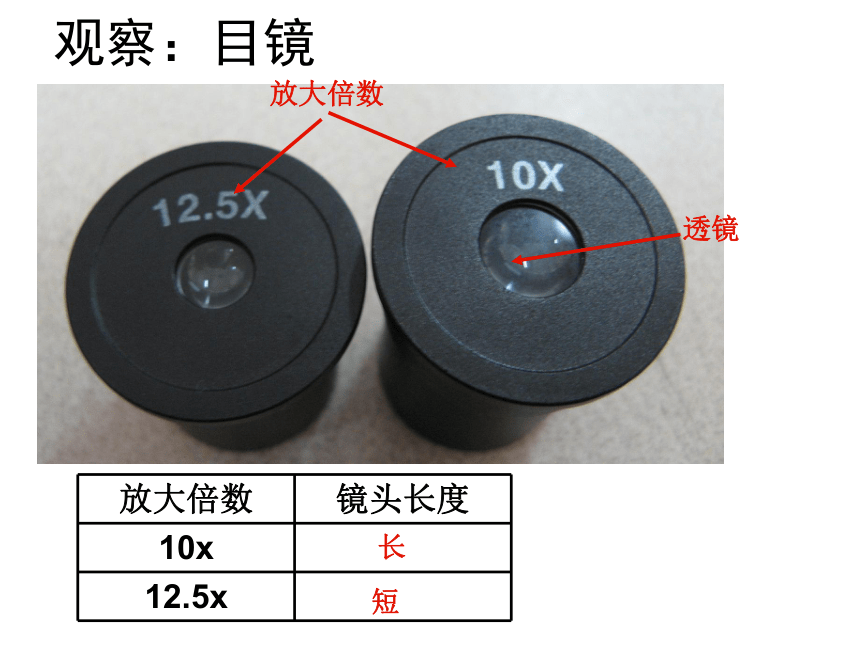

观察:目镜
放大倍数
透镜
放大倍数 镜头长度
10x
12.5x
长
短
物镜的比较
放大倍数
放
大
倍
数 镜
头
长
度
10x
40x
长
短
显微镜的使用
显微镜的使用
方法步骤:
一、取镜和安放
二、对光
三、调焦观察
四、复原放回
取镜
取镜和安放
可概括为几步:右手握镜臂,左手托镜座,放在实验台略偏左的地方距边缘7厘米左右,安装好目镜和物镜。
安装目镜
对光
(1)转动转换器使低倍物镜对准通光孔。
(2)左眼看,右眼睁(便于记录)。
(3)转动反光镜,看到明亮的视野。
注意:对好光后,
不能再移动显微镜
放置标本
(1)标本放在载
物台上,用压片夹压住,正对通光孔
调焦
镜筒先下降,直到接近标本。注:(镜筒下降时,眼睛一定
要看着物镜 ,防止装片被压破)
左眼向目镜内看,同时逆时针方向转动粗焦螺旋,使镜筒缓缓上长升直到看清物像为止。再略微转动细准焦螺旋,使看到的物像更加清晰
调焦:粗粗细,先降后升
观察和绘图
注:显微镜上观察到的物体的像是倒立的像(无论上下还是左右都与物体相反)
若看到物体的像不在视野中心,应移动装片,若像在视野的左上角,则装片应
___________________移动。
左上角
下图是光学显微镜的4个镜头,甲、乙一端无螺纹,丙、丁有
螺纹。若要在视野内看到最多的细胞,宜选用的镜头组合是
A.甲和丁 B.乙和丁 C.甲和丙 D.乙和丙
容易混淆的难点
难点1 低倍镜和高倍镜下视野的特点
比较 观察到的细胞数目 细胞的大小 视野明暗
低倍镜 多 小 亮
高倍镜 少 大 暗
使视野明暗变化的原因:
调节光圈、反光镜、物镜
难点2 判断视野中污点所在处
1:先移动装片看污点是否移动
2:再判断有无在目镜和物镜上(用擦镜纸擦拭镜头)
视野中发现的污点可能出现在:
物镜、目镜、玻片上
小明同学在用显微镜观察人的口腔上皮细胞装片时,发现视野
内有一污点,转动目镜和移动装片时,污点均不动,你认为
污点最可能位于下列哪一结构上
A.反光镜 B.目镜 C.物镜 D.装片
重点3 显微镜的结构和操作
(10浙义)14.在“显微镜观察洋葱表皮细胞”的实验中,
下列有关说法正确的是
A.镜筒下降时,眼睛应注视目镜内的物像
B.由低倍镜换用高倍镜后,视野变亮
C.换用高倍镜后,应使用粗准焦螺旋调节
D.可观察到细胞壁、细胞核、液泡等细胞结构
小明使用显微镜观察细胞,发现视野中的物像不是很清晰,
应调节显微镜的( )
A.粗准焦螺旋 B.细准焦螺旋 C.反光镜 D.光圈
(09浙台)14.光学显微镜是科学实验常用的仪器之一,
同学们要学会显微镜的规范操作。下列操作中规范的是B
A.手蒙右眼,左眼观察目镜
B.对光时,使低倍物镜正对通光孔
C.用手扳物镜转换低、高倍镜
D.高倍镜下用粗准焦调螺旋调焦
临时装片的制作
滴、取、放、展、盖、吸、染
1.在载玻片上写下一个小小的字母“d”,用显微镜观察时,会看到放大的图像形状是( )
b B. d C. q D. p
D
2、如果物像偏左上,你应将标本向_____移,
才能使物像居中 。
左上
习题
3、有一台显微镜,它有两个目镜和两个物镜,目镜的放大倍数分别为5×和15×,物镜的放大倍数分别为10×和40×。请问,这台显微镜的最大放大倍数是_______,最小的放大倍数是_______。假如现在观察一个标本,需要放大150×,应该选用的目镜为__________,物镜为_______。
600
50
15X
10X
