2021年春季苏科版九年级物理下册第十五章专题训练电功和电热之动态电路分析（含答案）

第十五章
专题训练
电功和电热之动态电路分析
．为响应国家严禁在公共场所吸烟的规定，某同学设计了一种烟雾报警器，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大．当电流表示数减小至某一值时，装置报警。S闭合后，当有烟雾遮挡射向R的激光时
A．R0两端电压增大
B．电路消耗的总功率增大
C．电压表与电流表的示数之比增大
D．若增大R0的阻值，可使装置在更高浓度烟雾下才报警
．如图所示的电路中，电源电压不变，R为滑动变阻器．闭合开关S后，在滑片P向右移动过程中，下列说法正确的是
A．电流表A1的示数变小，灯泡变暗
B．电流表A的示数变小，电压表V的示数变大
C．电压表V的示数不变，电路的总功率变大
D．电压表V的示数不变，灯泡的亮度不变
．如图是一火灾报警系统的原理图，其中R2为用半导体热敏材料制成的传感器，其电阻会随温度升高而减小，R1为定值电阻，电源电压恒定不变。当R2所在处出现火灾时，下列判断正确的是
A．电流表示数减小
B．电压表示数减小
C．电路总功率减小
D．电阻R1的功率减小

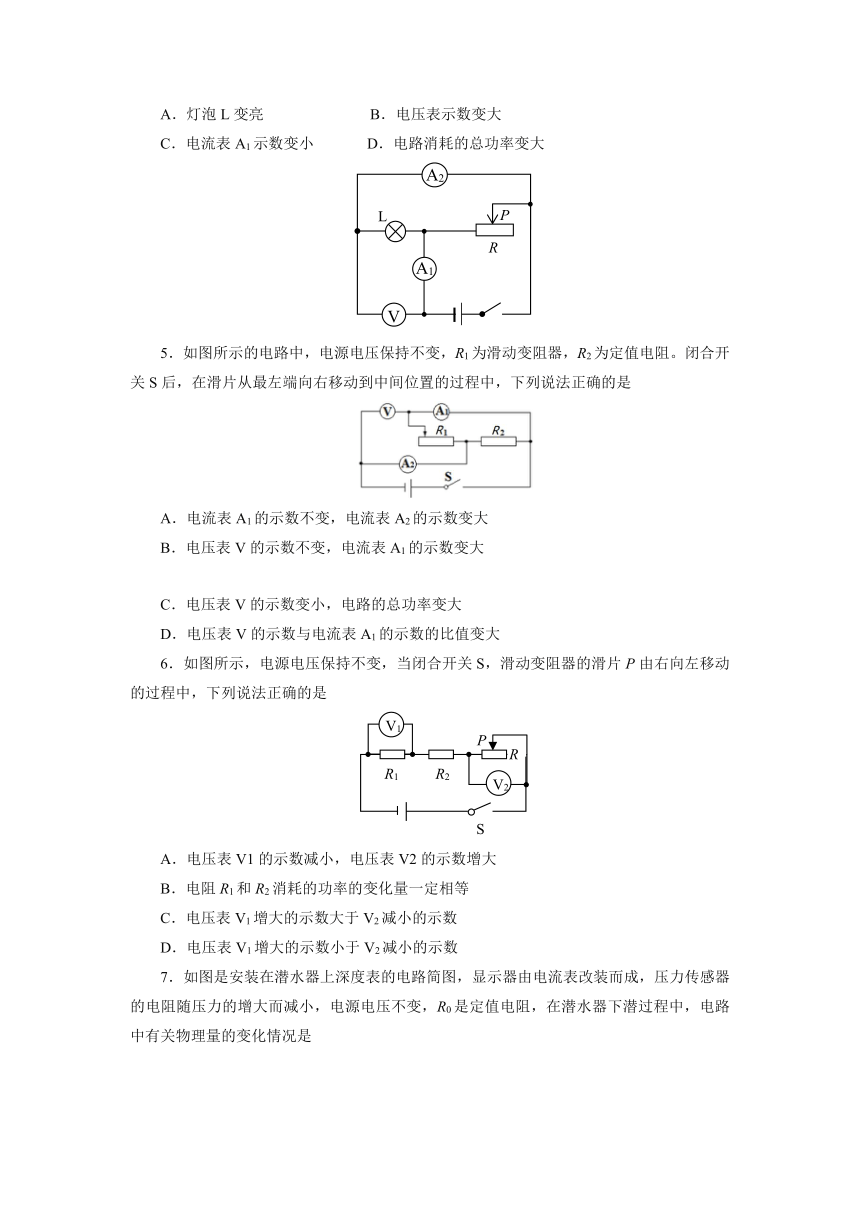

．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是
A．灯泡L变亮
B．电压表示数变大
C．电流表A1示数变小
D．电路消耗的总功率变大
．如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻。闭合开关S后，在滑片从最左端向右移动到中间位置的过程中，下列说法正确的是
A．电流表A1的示数不变，电流表A2的示数变大
B．电压表V的示数不变，电流表A1的示数变大
C．电压表V的示数变小，电路的总功率变大
D．电压表V的示数与电流表A1的示数的比值变大
．如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P由右向左移动的过程中，下列说法正确的是
A．电压表V1的示数减小，电压表V2的示数增大
B．电阻R1和R2消耗的功率的变化量一定相等
C．电压表V1增大的示数大于V2减小的示数
D．电压表V1增大的示数小于V2减小的示数
．如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是
A．通过显示器的电流减小
B．R0两端的电压增大
C．传感器两端的电压增大
D．电路的总功率减小
．图所示是一种风速测定装置，其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器。T型管道的竖直管内装有可上下无摩擦自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连，S闭合后，当风速增大时
A．活塞上方气压变大，活塞向下运动，风速表的示数变大
B．活塞上方气压不变，活塞静止不动，风速表的示数不变
C．活塞上方气压变小，活塞向上运动，风速表的示数变大
D．活塞向上运动，电路消耗的总功率变小
．如图所示的电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P从中点移动到b端。下列说法正确的是
A．电流表的示数变大
B．R1的功率变大
C．电压表示数变化量与电流表示数变化量的比值不变
D．R1电流变化量大于滑动变阻器电流变化量
．（多选）如图所示电路，电源电压保持不变．下列说法正确的是
A．同时闭合开关S1和S3，则电路会出现短路
B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路
C．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变大
D．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小
．根据交通部门统计，我国每年的交通事故中很多都是酒驾所造成的，所以现在交警加大了对酒驾的打击力度．如图甲是酒精浓度测试仪的原理图，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增加时
A．电流表的示数减小B．电压表的示数增大
C．电路总电阻增加D．电路总功率减小
．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是
A．电压表、电流表示数均变小
B．电压表示数变大，电路总功率变大
C．电压表示数不变，总电阻变小，电流表示数变大
D．电压表与电流表示数的比值变大
．如图所示是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。以下说法错误的是
A．若酒精气体浓度越大，电压表和电流表示数都越大
B．定值电阻R1的阻值为20Ω
C．酒精浓度为0时，电路消耗的总功率为0.6W
D．若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W
．如图所示，电源电压不变，下列说法正确的是
A．只闭合S1，将P向左移动，电流表示数变小，电压表示数变大
B．闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大
C．开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小
D．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小
．如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变.闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是
A.电压表V的示数变大
B.电流表A2的示数变小
C.电压表V的示数与电流表A1的示数的乘积变大
D.电压表V的示数与电流表A1的示数的比值变大
．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P位于b端，此时电阻R1和R2的功率相等，将滑动变阻器的滑片P从b端滑到中点，下列说法正确的是（多选）
A．电路的总电阻变小
B．电阻R1的功率小于R2的功率
C．电阻R1的电流变化量小于电阻R2的电流变化量
D．滑动变阻器的电流变化量小于电阻R2的电流变化量
．（多选）如图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是一个由半导体材料制成的热敏电阻，其阻值随温度变化曲线如图乙所示。则
A．温度升高时，电流表示数减小
B．温度降低时，电路消耗的总功率减小[来源:学&C．电流表可以改装成温度计
D．电压表可以改装成温度计
．如图所示电路中，电源两端电压保待不变，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中
A．电压表V1的示数变大，电路消耗的总功率变小
B．电压表V2的示数不变，电路消耗的总功率变大
C．电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大
D．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大
参考答案
1．C　2．D　3.
B　4.D　5.
B　6.
D　7.
B　8.C　9.
CD　10.
ACD
11.B
12.B
13.C
14.B
15.D
16.ABC
17.BCD
18.B
