沪科版物理九年级全一册15.1电阻和变阻器同步练习题（含答案）

沪科版物理九年级15.1电阻和变阻器期末必考题
一．选择题（共10小题）

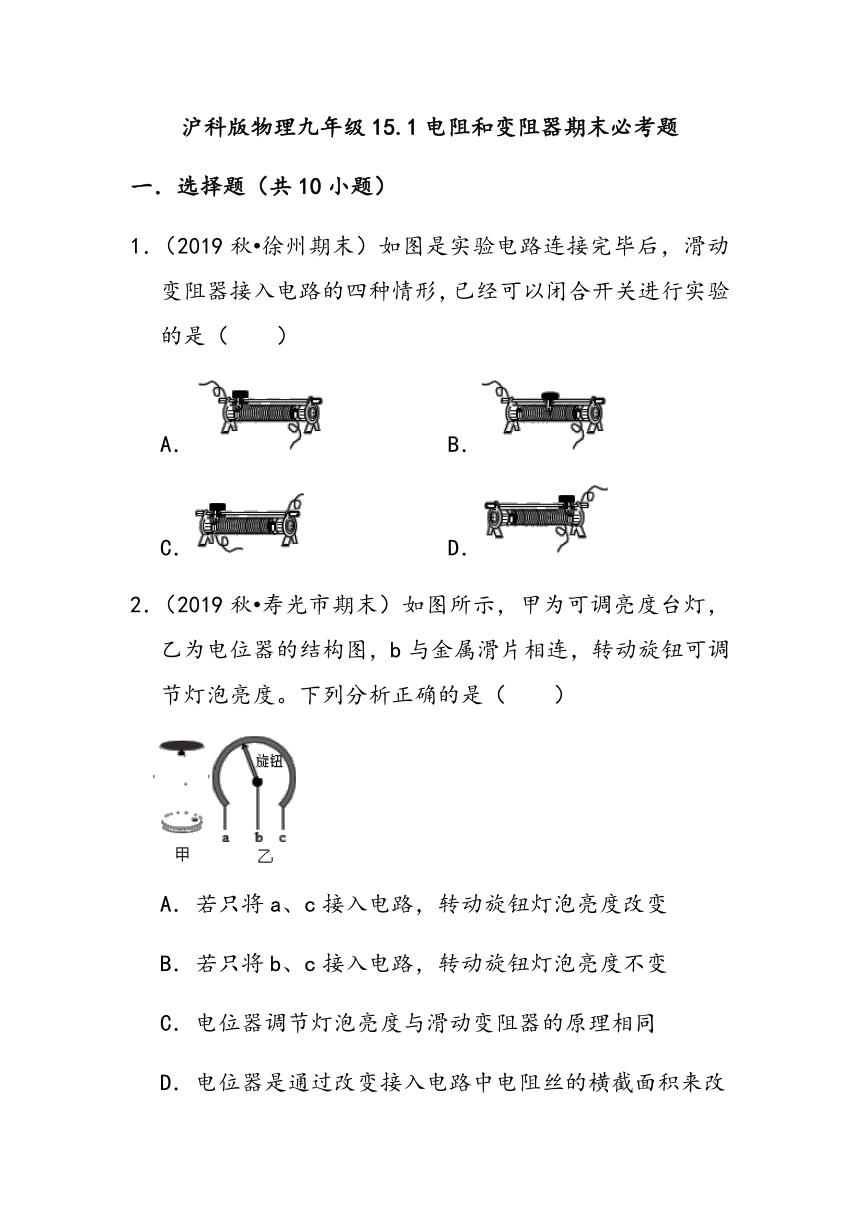

1．（2019秋?徐州期末）如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（　　）
A． B．
C． D．
2．（2019秋?寿光市期末）如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度

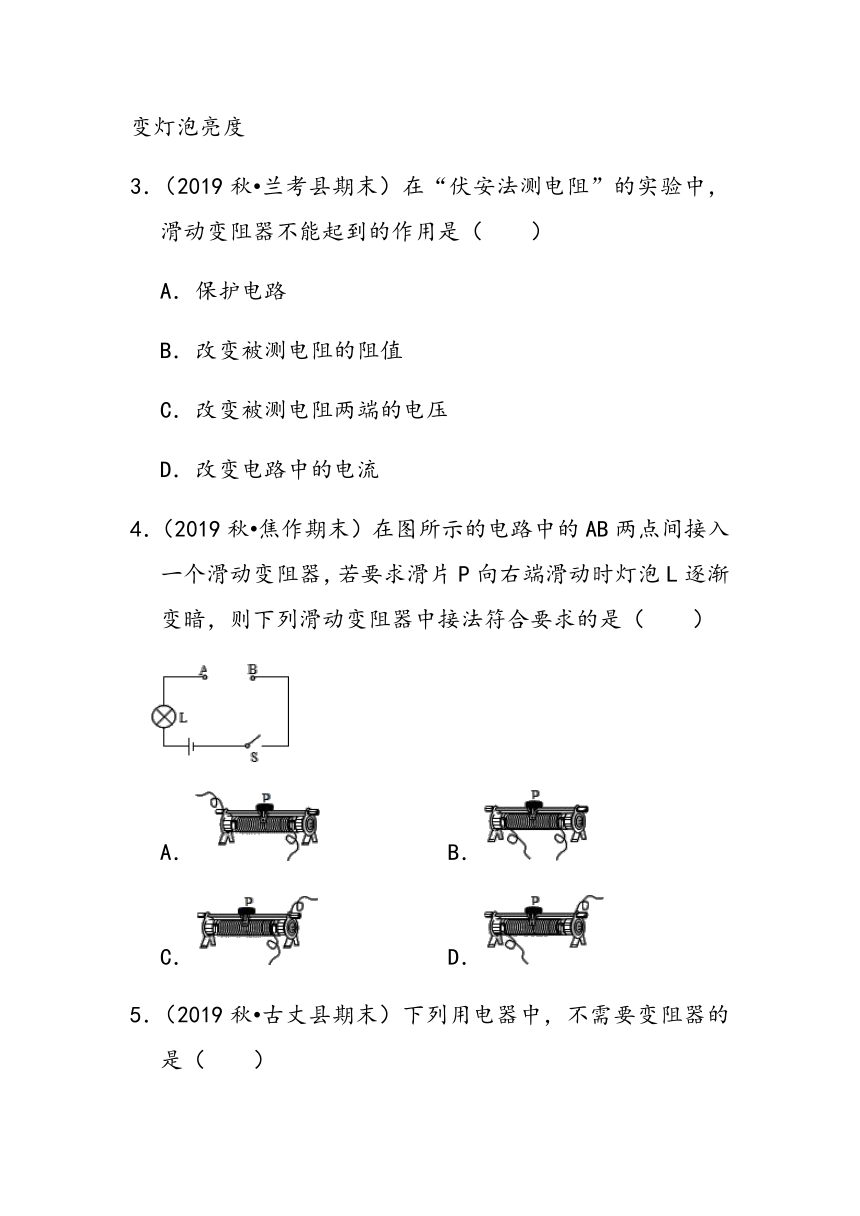

3．（2019秋?兰考县期末）在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（　　）
A．保护电路
B．改变被测电阻的阻值
C．改变被测电阻两端的电压
D．改变电路中的电流
4．（2019秋?焦作期末）在图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯泡L逐渐变暗，则下列滑动变阻器中接法符合要求的是（　　）
A． B．
C． D．

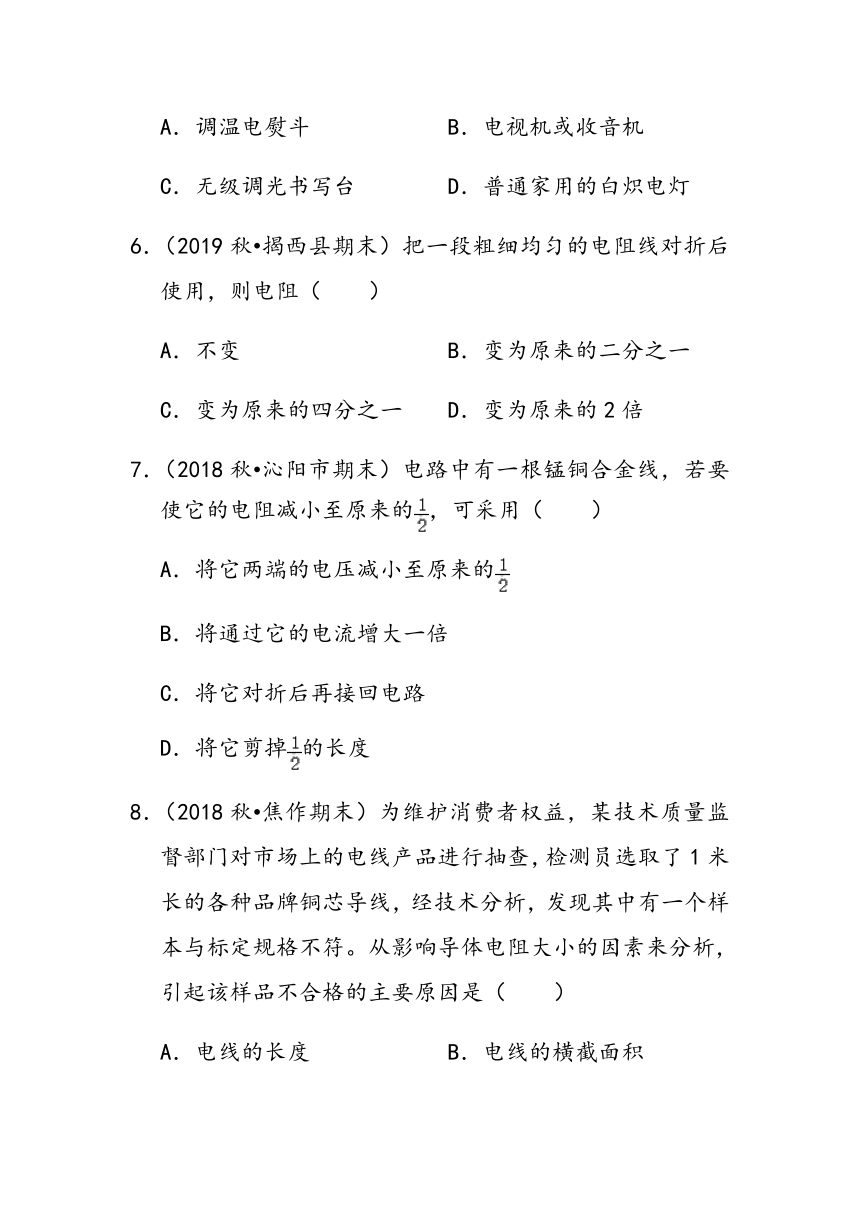

5．（2019秋?古丈县期末）下列用电器中，不需要变阻器的是（　　）
A．调温电熨斗 B．电视机或收音机
C．无级调光书写台 D．普通家用的白炽电灯
6．（2019秋?揭西县期末）把一段粗细均匀的电阻线对折后使用，则电阻（　　）
A．不变 B．变为原来的二分之一
C．变为原来的四分之一 D．变为原来的2倍
7．（2018秋?沁阳市期末）电路中有一根锰铜合金线，若要使它的电阻减小至原来的，可采用（　　）
A．将它两端的电压减小至原来的
B．将通过它的电流增大一倍
C．将它对折后再接回电路
D．将它剪掉的长度
8．（2018秋?焦作期末）为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，检测员选取了1米长的各种品牌铜芯导线，经技术分析，发现其中有一个样本与标定规格不符。从影响导体电阻大小的因素来分析，引起该样品不合格的主要原因是（　　）
A．电线的长度 B．电线的横截面积
C．电线的材料 D．电线的温度

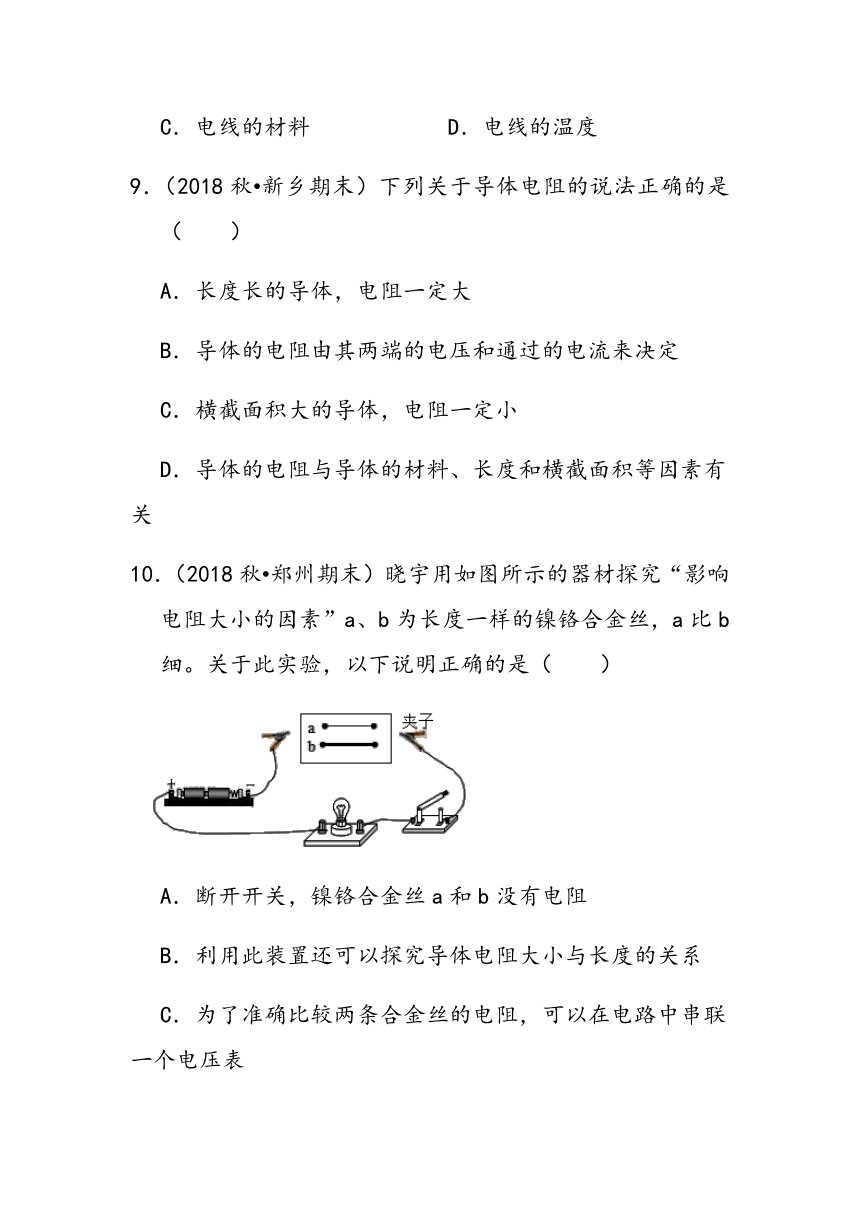

9．（2018秋?新乡期末）下列关于导体电阻的说法正确的是（　　）
A．长度长的导体，电阻一定大
B．导体的电阻由其两端的电压和通过的电流来决定
C．横截面积大的导体，电阻一定小
D．导体的电阻与导体的材料、长度和横截面积等因素有关
10．（2018秋?郑州期末）晓宇用如图所示的器材探究“影响电阻大小的因素”a、b为长度一样的镍铬合金丝，a比b细。关于此实验，以下说明正确的是（　　）
A．断开开关，镍铬合金丝a和b没有电阻
B．利用此装置还可以探究导体电阻大小与长度的关系
C．为了准确比较两条合金丝的电阻，可以在电路中串联一个电压表
D．用夹子分别将a、b接入电路，接入a时小灯泡更亮，原因是a的电阻比b小
二．填空题（共6小题）
11．（2019秋?兴国县期末）实验室中有一铭牌上标有“20Ω　2A”字样的滑动变阻器，如图所示。若要把它其中的两个接线柱连接到电路中去，“20Ω”指的是　 　接线柱间的电阻值，“2A”指的是　 　。
12．（2019秋?焦作期末）如图是用身边的器材探究“影响导体电阻大小的因素”而设计的电路，实验时要粗略判断电阻的大小，可观察　 　，当夹子A向右移动的过程中灯泡亮度应该　 　（选填“变亮”“变暗”或“不变”）；可在实验过程中却发现，夹子A从最左端移动到最右端的过程中，灯泡亮度变化不明显，他应该调换更　 　（选填“粗或“细”）的铅笔芯来做实验。
13．（2019秋?鹿邑县期末）在农网改造工程中，我们家乡进行了供电线路的改造，改造的内容之一就是把电线换成更粗的，使它的电阻变　 　（选填“大”或“小”）；导体的电阻除了和导体的横截面积有关外，还与导体的　 　（写一种情况）有关。
14．（2019秋?沁阳市期末）在“探究影响导体电阻大小的因素”实验中，小开和同学们准备了如下表所示可供选择的几种导体。如果他们选用BDE三种导体，可以探究“导体电阻与　 　的关系”；实验中，为了方便、准确、直观地比较电阻丝阻值的大小，应该在电路中　 　；若要“探究导体电阻与温度的关系”，还需要准备　 　等加热器材。
导体 代号 长度
/m 横截面积/mm2 材料 导体
代号 长度
/m 横截面积/mm2 材料
A 1.0 0.2 锰铜 E 1.5 0.4 锰铜
B 1.0 0.4 锰铜 F 1.0 0.6 镍铬合金
C 1.0 0.6 锰铜



D 0.5 0.4 锰铜 G 1.0 0.6 铁
15．（2019秋?沁阳市期末）为了减小导线的电阻，增大用电的安全性，并考虑价格因素。电热水器等大功率用电器的电源线要　 　（选填“粗而短”或“细而长”），并且最好选用　 　（选填“铜线”、“铝线”或“银线”）作材料。
16．（2019秋?潮南区期末）如图所示，将日光灯的灯丝接入电路，闭合开关，给灯丝缓慢加热，电流表示数将　 　，灯泡亮度将　 　。这一现象说明　 　。
三．作图题（共1小题）
17．（2018秋?彭州市期末）在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路。
四．实验探究题（共2小题）
18．（2018秋?潮南区期末）如图所示是探究影响导体电阻大小因素的实验电路，如表中给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。问：
导体代号 长度
（m） 横截面积
（mm2） 材料
A 0.6 0.4 镍铬合金
B 1.0 0.4 镍铬合金
C 0.6 0.6 镍铬合金
D 0.6 0.6 锰铜合金
（1）实验中，通过观察电流表的示数可以判断导体的　 　大小，该实验中用到的方法　 　。
（2）通过对　 　和　 　导体进行实验，可探究电阻的大小与长度的关系。
（3）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的　 　有关。
（4）若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小，说明两导体串联后的电阻值将　 　。
（5）生活中，通常选择铜芯线、铝芯线作为输电线，而不选择铁芯线，是因为导体的电阻还与导体的　 　有关。
19．（2016秋?孟津县期末）如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，d的粗细是它们的二倍；a、b、d长度相同。小云利用这些器材进行下列探究：
（1）该实验是通过观察　 　间接比较导线电阻的大小；
（2）小云选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的　 　是否有关；
（3）将电阻丝a、d分别接入电路中，闭合开关，记录电流和电阻丝的横截面积。小云的这一探究步骤中，存在的问题是：　 　。
（4）影响导体电阻大小因素除了上述因素外，还可能跟　 　有关。
五．解答题（共1小题）
20．（2017秋?景洪市校级期末）温度一定的条件下，做探究“决定电阻大小的因素”的实验，采用了控制变量的方法。下表是某次研究性学习小组的实验数据记录。根据实验数据的分析，回答下列问题：
导体代号 A B C D E F
长 度/m 1.0 0.5 1.5 1.0 1.5 1.5
横截面积/mm2 1.2 0.8 1.0 0.6 0.8 1.0
材 料 锰铜 钨 镍铬丝 锰铜 钨 锰铜
（1）选择 B、E 导体进行对比，是为了研究导体电阻大小与　 　是否有关系；
（2）为了研究导体电阻与横截面积的关系，应选择的两根导体是 D 和　 　（导体的代号 ）；
（3）比较表格中导体C、F对应的数据，可以得出的结论是　 　。
沪科版物理九年级15.1电阻和变阻器期末必考题
参考答案
一．选择题（共10小题）
1．（2019秋?徐州期末）如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（　　）
A． B．
C． D．
故选：A。
2．（2019秋?寿光市期末）如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
故选：C。
3．（2019秋?兰考县期末）在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（　　）
A．保护电路
B．改变被测电阻的阻值
C．改变被测电阻两端的电压
D．改变电路中的电流
故选：B。
4．（2019秋?焦作期末）在图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯泡L逐渐变暗，则下列滑动变阻器中接法符合要求的是（　　）
A． B．
C． D．
故选：D。
5．（2019秋?古丈县期末）下列用电器中，不需要变阻器的是（　　）
A．调温电熨斗 B．电视机或收音机
C．无级调光书写台 D．普通家用的白炽电灯
故选：D。
6．（2019秋?揭西县期末）把一段粗细均匀的电阻线对折后使用，则电阻（　　）
A．不变 B．变为原来的二分之一
C．变为原来的四分之一 D．变为原来的2倍
故选：C。
7．（2018秋?沁阳市期末）电路中有一根锰铜合金线，若要使它的电阻减小至原来的，可采用（　　）
A．将它两端的电压减小至原来的
B．将通过它的电流增大一倍
C．将它对折后再接回电路
D．将它剪掉的长度
故选：D。
8．（2018秋?焦作期末）为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，检测员选取了1米长的各种品牌铜芯导线，经技术分析，发现其中有一个样本与标定规格不符。从影响导体电阻大小的因素来分析，引起该样品不合格的主要原因是（　　）
A．电线的长度 B．电线的横截面积
C．电线的材料 D．电线的温度
故选：B。
9．（2018秋?新乡期末）下列关于导体电阻的说法正确的是（　　）
A．长度长的导体，电阻一定大
B．导体的电阻由其两端的电压和通过的电流来决定
C．横截面积大的导体，电阻一定小
D．导体的电阻与导体的材料、长度和横截面积等因素有关
故选：D。
10．（2018秋?郑州期末）晓宇用如图所示的器材探究“影响电阻大小的因素”a、b为长度一样的镍铬合金丝，a比b细。关于此实验，以下说明正确的是（　　）
A．断开开关，镍铬合金丝a和b没有电阻
B．利用此装置还可以探究导体电阻大小与长度的关系
C．为了准确比较两条合金丝的电阻，可以在电路中串联一个电压表
D．用夹子分别将a、b接入电路，接入a时小灯泡更亮，原因是a的电阻比b小
故选：B。
二．填空题（共6小题）
11．（2019秋?兴国县期末）实验室中有一铭牌上标有“20Ω　2A”字样的滑动变阻器，如图所示。若要把它其中的两个接线柱连接到电路中去，“20Ω”指的是　AB　接线柱间的电阻值，“2A”指的是　滑动变阻器允许通过的最大电流为2A　。
故答案为：AB； 滑动变阻器允许通过的最大电流为2A。
12．（2019秋?焦作期末）如图是用身边的器材探究“影响导体电阻大小的因素”而设计的电路，实验时要粗略判断电阻的大小，可观察　灯泡的亮度　，当夹子A向右移动的过程中灯泡亮度应该　变亮　（选填“变亮”“变暗”或“不变”）；可在实验过程中却发现，夹子A从最左端移动到最右端的过程中，灯泡亮度变化不明显，他应该调换更　细　（选填“粗或“细”）的铅笔芯来做实验。
故答案为：灯泡的亮度；变亮；细。
13．（2019秋?鹿邑县期末）在农网改造工程中，我们家乡进行了供电线路的改造，改造的内容之一就是把电线换成更粗的，使它的电阻变　小　（选填“大”或“小”）；导体的电阻除了和导体的横截面积有关外，还与导体的　长度（或材料、温度）　（写一种情况）有关。
故答案为：小；长度（或材料、温度）。
14．（2019秋?沁阳市期末）在“探究影响导体电阻大小的因素”实验中，小开和同学们准备了如下表所示可供选择的几种导体。如果他们选用BDE三种导体，可以探究“导体电阻与　长度　的关系”；实验中，为了方便、准确、直观地比较电阻丝阻值的大小，应该在电路中　串联接入电流表　；若要“探究导体电阻与温度的关系”，还需要准备　酒精灯　等加热器材。
导体 代号 长度
/m 横截面积/mm2 材料 导体
代号 长度
/m 横截面积/mm2 材料
A 1.0 0.2 锰铜 E 1.5 0.4 锰铜
B 1.0 0.4 锰铜 F 1.0 0.6 镍铬合金
C 1.0 0.6 锰铜



D 0.5 0.4 锰铜 G 1.0 0.6 铁
故答案为：长度；串联接入电流表；酒精灯。
15．（2019秋?沁阳市期末）为了减小导线的电阻，增大用电的安全性，并考虑价格因素。电热水器等大功率用电器的电源线要　粗而短　（选填“粗而短”或“细而长”），并且最好选用　铜线　（选填“铜线”、“铝线”或“银线”）作材料。
故答案为：粗而短；铜线。
16．（2019秋?潮南区期末）如图所示，将日光灯的灯丝接入电路，闭合开关，给灯丝缓慢加热，电流表示数将　变小　，灯泡亮度将　变暗　。这一现象说明　灯丝的电阻与温度有关，灯丝的电阻随温度的升高而增大　。
故答案为：变小；变暗；灯丝的电阻与温度有关，灯丝的电阻随温度的升高而增大。
三．作图题（共1小题）
17．（2018秋?彭州市期末）在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路。
故答案为：如上图。
四．实验探究题（共2小题）
18．（2018秋?潮南区期末）如图所示是探究影响导体电阻大小因素的实验电路，如表中给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。问：
导体代号 长度
（m） 横截面积
（mm2） 材料
A 0.6 0.4 镍铬合金
B 1.0 0.4 镍铬合金
C 0.6 0.6 镍铬合金
D 0.6 0.6 锰铜合金
（1）实验中，通过观察电流表的示数可以判断导体的　电阻　大小，该实验中用到的方法　转换法　。
（2）通过对　A　和　B　导体进行实验，可探究电阻的大小与长度的关系。
（3）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的　横截面积　有关。
（4）若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小，说明两导体串联后的电阻值将　变大　。
（5）生活中，通常选择铜芯线、铝芯线作为输电线，而不选择铁芯线，是因为导体的电阻还与导体的　材料　有关。
故答案为：（1）电阻；转换法；（2）A、B；（3）横截面积；（4）变大；（5）材料。
19．（2016秋?孟津县期末）如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，d的粗细是它们的二倍；a、b、d长度相同。小云利用这些器材进行下列探究：
（1）该实验是通过观察　电流表的示数　间接比较导线电阻的大小；
（2）小云选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的　材料　是否有关；
（3）将电阻丝a、d分别接入电路中，闭合开关，记录电流和电阻丝的横截面积。小云的这一探究步骤中，存在的问题是：　没有控制金属导体的材料相同　。
（4）影响导体电阻大小因素除了上述因素外，还可能跟　长度和温度　有关。
故答案为：（1）电流表的示数；（2）材料；（3）没有控制金属导体的材料相同；（4）长度和温度。
五．解答题（共1小题）
20．（2017秋?景洪市校级期末）温度一定的条件下，做探究“决定电阻大小的因素”的实验，采用了控制变量的方法。下表是某次研究性学习小组的实验数据记录。根据实验数据的分析，回答下列问题：
导体代号 A B C D E F
长 度/m 1.0 0.5 1.5 1.0 1.5 1.5
横截面积/mm2 1.2 0.8 1.0 0.6 0.8 1.0
材 料 锰铜 钨 镍铬丝 锰铜 钨 锰铜
（1）选择 B、E 导体进行对比，是为了研究导体电阻大小与　长度　是否有关系；
（2）为了研究导体电阻与横截面积的关系，应选择的两根导体是 D 和　A　（导体的代号 ）；
（3）比较表格中导体C、F对应的数据，可以得出的结论是　当长度、横截面积一定的条件下，导体的电阻与材料有关　。
故答案为：（1）长度；（2）A；（3）当长度、横截面积一定的条件下，导体的电阻与材料有关。
