动态电路典型题专项训练
专题一：两表变化

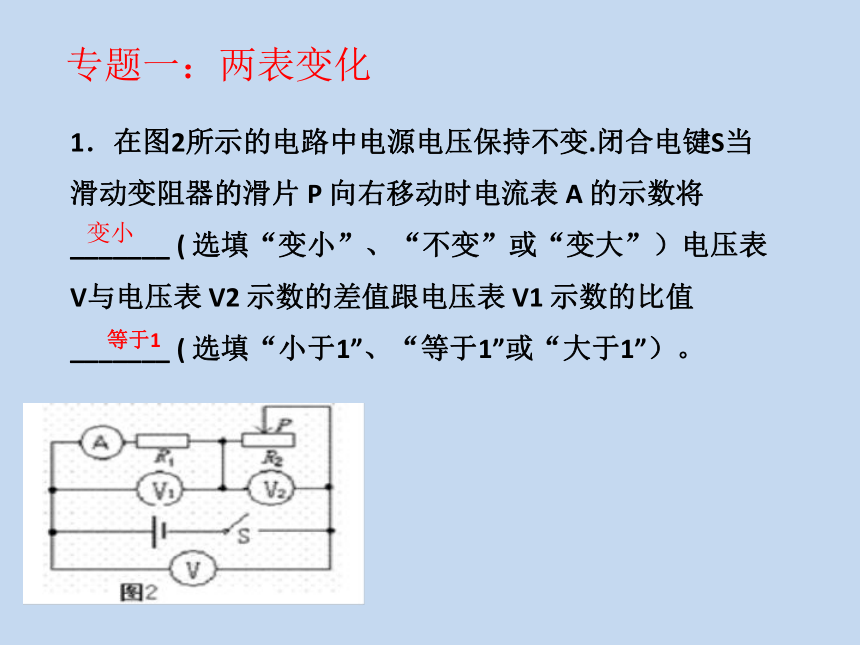

1．在图2所示的电路中电源电压保持不变.闭合电键S当滑动变阻器的滑片
P
向右移动时电流表
A
的示数将_______
(
选填“变小”、“不变”或“变大”）电压表V与电压表
V2
示数的差值跟电压表
V1
示数的比值_______
(
选填“小于1”、“等于1”或“大于1”）。
变小
等于1

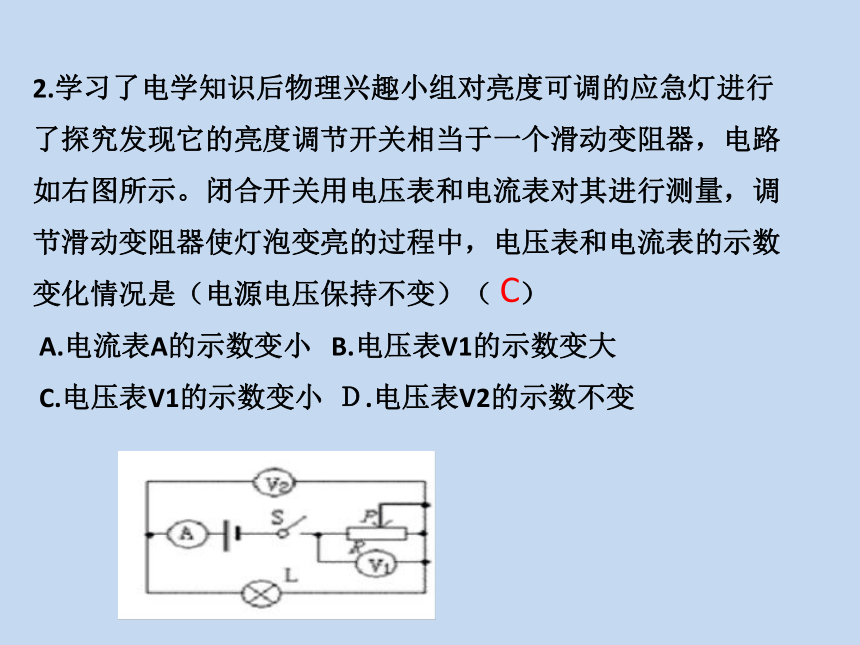

2.学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如右图所示。闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（
）
A.电流表A的示数变小
B.电压表V1的示数变大
C.电压表V1的示数变小
Ｄ.电压表V2的示数不变
C

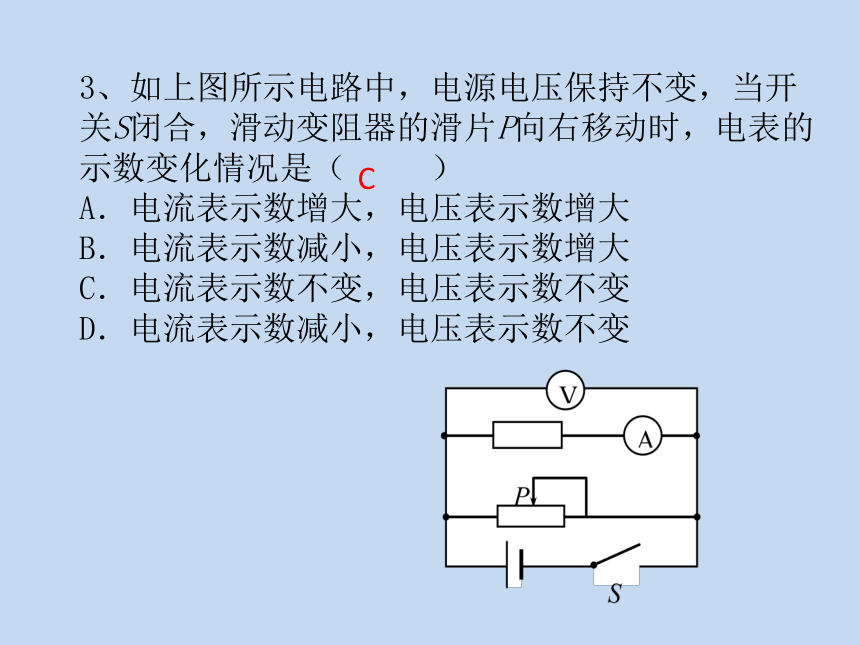

3、如上图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（
）
A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数增大
C．电流表示数不变，电压表示数不变
D．电流表示数减小，电压表示数不变
C

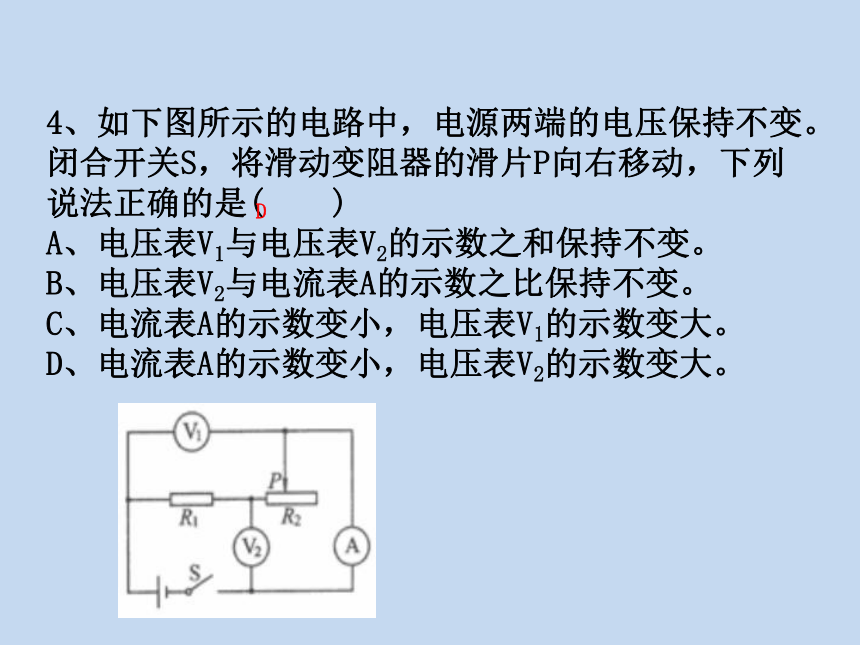

4、如下图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是(
)
A、电压表V1与电压表V2的示数之和保持不变。　
B、电压表V2与电流表A的示数之比保持不变。
C、电流表A的示数变小，电压表V1的示数变大。　
D、电流表A的示数变小，电压表V2的示数变大。
D

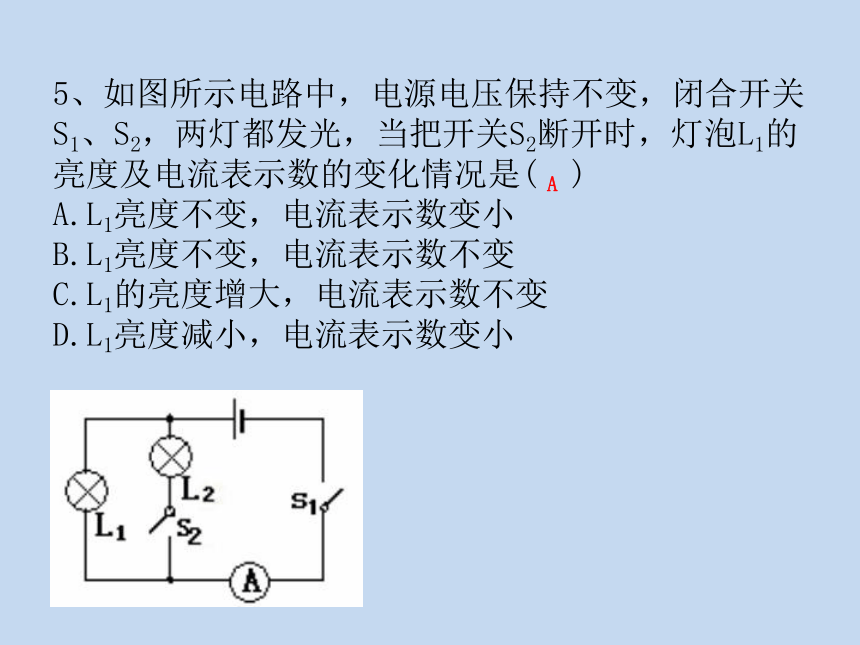

5、如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是(
)
A.L1亮度不变，电流表示数变小
B.L1亮度不变，电流表示数不变
C.L1的亮度增大，电流表示数不变
D.L1亮度减小，电流表示数变小
A

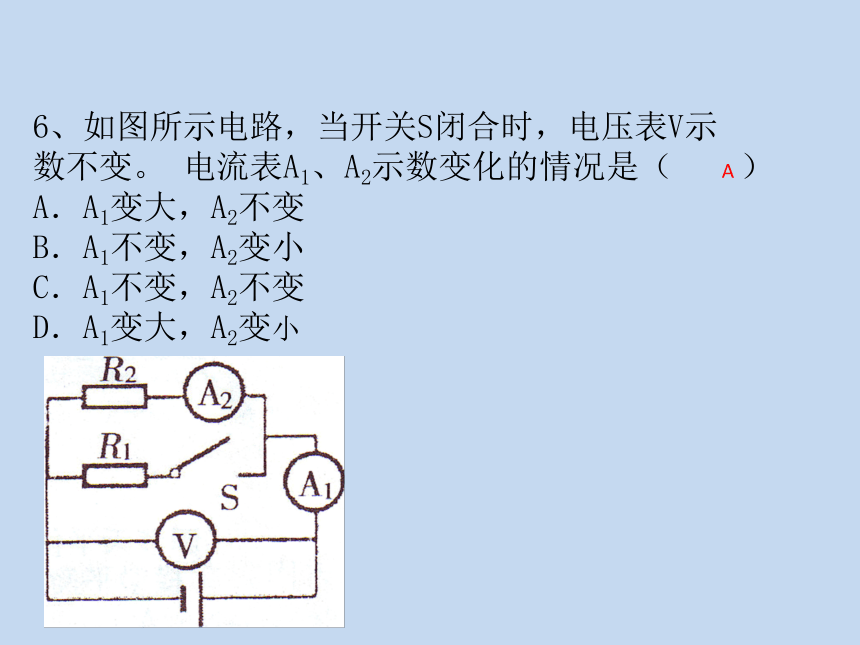

6、如图所示电路，当开关S闭合时，电压表V示数不变。
电流表A1、A2示数变化的情况是（
）
A．A1变大，A2不变
B．A1不变，A2变小
C．A1不变，A2不变
D．A1变大，A2变小
A

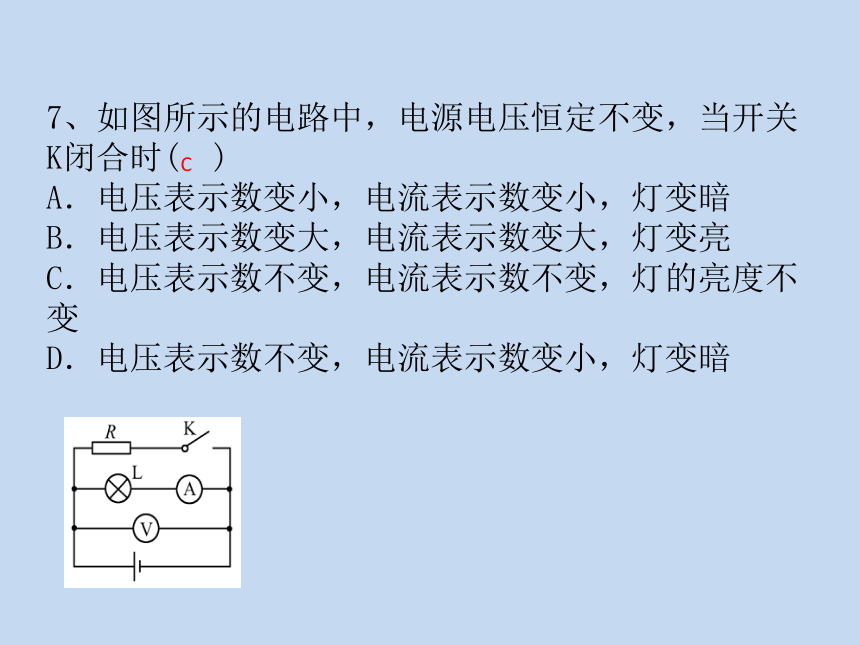

7、如图所示的电路中，电源电压恒定不变，当开关K闭合时(
)
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
C

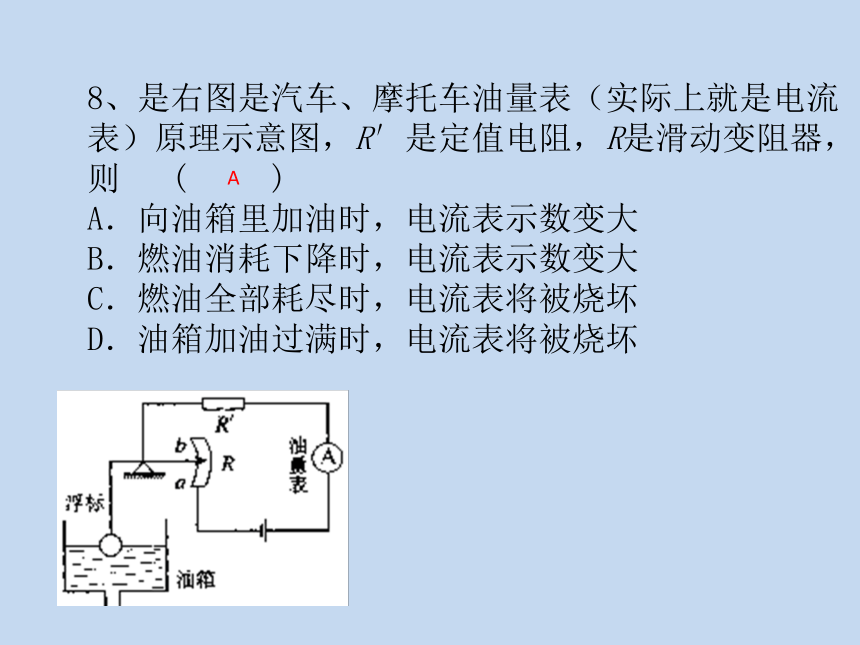

8、是右图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则
(
)
A．向油箱里加油时，电流表示数变大
B．燃油消耗下降时，电流表示数变大
C．燃油全部耗尽时，电流表将被烧坏
D．油箱加油过满时，电流表将被烧坏
A

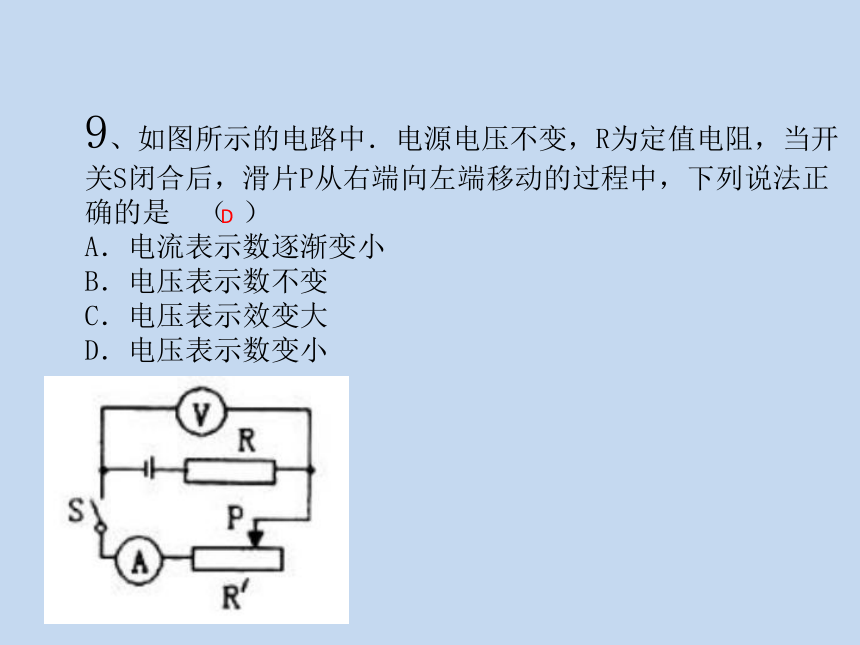

9、如图所示的电路中．电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是
（
）
A．电流表示数逐渐变小
B．电压表示数不变
C．电压表示效变大
D．电压表示数变小
D
10、如上图所示．当滑片向左移动时（
）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
A

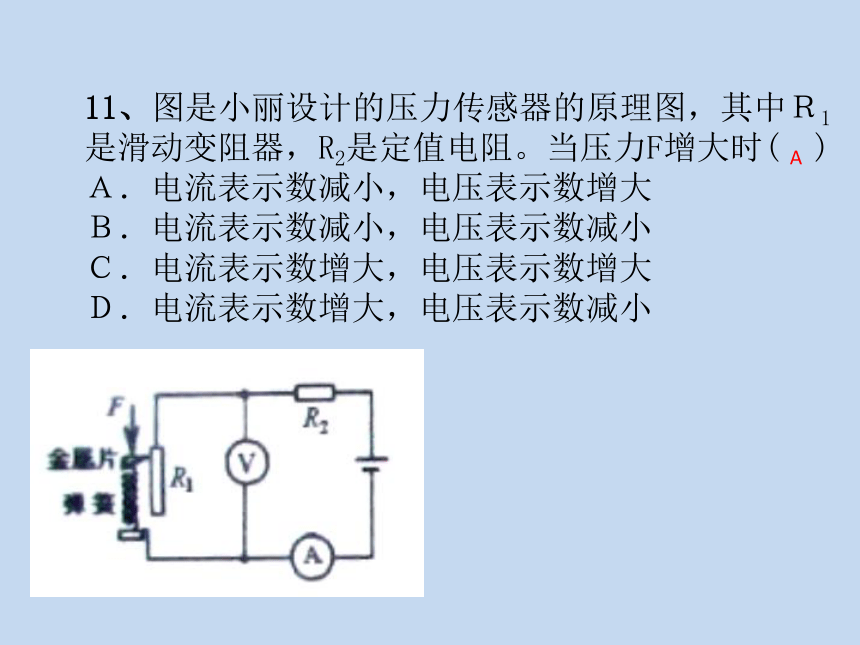

11、图是小丽设计的压力传感器的原理图，其中Ｒ1是滑动变阻器，R2是定值电阻。当压力F增大时(
)
Ａ．电流表示数减小，电压表示数增大
Ｂ．电流表示数减小，电压表示数减小
Ｃ．电流表示数增大，电压表示数增大
Ｄ．电流表示数增大，电压表示数减小
A
12、如图所示的电路中(电源电压不变)，闭合开关S后，当滑动变阻器的滑片向右移动时，电流表、电压表的示数变化情况正确的是
(
)
A．两块表的示数不变
B．两块表的示数变小
C．电流表的示数变大，电压表的示数变小
D．电流表的示数变小，电压表的示数变大
A
13、如图所示，闭合开关S后，将滑动变阻器滑片P向左移动时，电流表、电压表示数的变化情况是(
)
A．电压表的示数减小，电流表的示数增大
B．电压表的示数增大，电流表的示数减小
C．电压表、电流表的示数都增大
D．电压表、电流表的示数都减小
B
14、如图所示.将开关S闭合后，向左移动滑动变阻器滑片P,灯的亮度和电压表示数变化情况分别是(
)
A.灯变亮,电压表示数变大
B.灯变亮,电压表示数变小
C.灯变暗,电压表示数变大
D.灯变暗,电压表示数变小
B
15、如图所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是
(
)
A．灯泡L的亮度不变
B．电流表A1示数变大
C．电流表A2示数变小
D．电压表V示数不变
B
16、如图所示，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是(
)
A、电压表、电流表的示数均变小
B、电压表、电流表的示数均变大
C、电压表的示数不变，电流表的示数变大
D、电压表的示数变大，电流表的示数不变
D
17、如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（
）
A．物体M不动时，电流表、电压表都没有示数
B．物体M不动时．电流表有示数，电压表没有示数
C．物体M向右移动时．电流表、电压表示数都增大
D．物休M向右移动时，电流表示数不变，电压表示数增大
D
18、如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（
）
A．电流表、电压表的示数都减小
B．电流表、电压表的示数都增大
C．电流表示数减小，电压表示数增大
D．电流表示数增大，电压表示数减小
B
19、如图所示，闭合开关s，将滑动变阻器的滑片向上滑动时，观察到的现象是
(
)
A．灯泡亮度不变，电压表示数变大
B.灯泡变暗，电压表示数变大
C.灯泡变暗，电压表示数变小
D.灯泡变亮，电压表示数变大
B
20、如图，电源电压不变，开关S2由断开到闭合，则下列说法正确的是
(
)
A.灯L亮度不变
B.两表位置可以互换
C.电流表示数变小
D.电压表示数变大
A
21、如右图所示，L1和L2是两只相同的小灯泡，当开关S闭合后，电流表的示数(
)
Ａ．A1示数为零，A2示数变大
Ｂ．A2是
A1示数的两倍
Ｃ．A1和A2
的示数仍相等
Ｄ．A1示数不变，A2示数变大
A
22、如图是探究“并联电路电流关系”的电路图，电源电压保持不变。闭合开关，两灯都发光。过—会儿，由于灯泡L2的质量问题，灯丝被烧断了。假设L1灯丝电阻不变，则下列说法正确的是
（
）
A．电流表A示数变大
B．滑动变阻器两端电压变大
C．灯泡L１亮度不变
D．电流表A１示数变大
C
23、如右图所示，R0为定值电阻，电源电压恒定。闭合开关，当滑动变阻器接入电路的电阻值为R/4电压表的示数为6V；当滑动变阻器接入电路的阻值为R时，电压表的示数为3V；则前后两次通过R0的电流之比是____________，电源电压是______________V。
U=
U=
R=2R0
==
U=9V
24、如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A．定值电阻
阻值和电源电压分别为：（
）
A．4Ω、8V；B．6Ω、12V；C．8Ω、10V；　D．16Ω、10V
U=
0.5A
U=
1A
C
25、如图所示电路，已知电流表的量程为0—0.6A，电压表的量程为0—3V，定值电阻R１阻值为10Ω，滑动变阻器R２的最大阻值为50Ω，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动过程中，为保证电流表、电压表不被烧坏的情况下：（
）
A.滑动变阻器滑片允许滑到最左端；
B.电压表最小示数是1V；
C.电路中允许通过的最大电流是0.6A；
D.滑动变阻器滑片移动过程中，电流表先达到最大量程。
B
26．如图所示的电路中电源电压U＝4．5V且保持不变电阻R1＝5Ω,变阻器R2的最大值为20Ω,电流表量程为0～0．6A电压表量程为0～3V,为保证电表安全变阻器连入电路的阻值范围是（　　）
A．2．5Ω～10Ω
B．0Ω～20Ω　C．2．5Ω～20Ω
D．0Ω～10Ω
A
27、标有“2V
1W”字样的小灯泡和标有“20Ω
1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V．闭合开关后，移动滑动变阻器滑片，则电流表、电压表示数的范围是（
）
A．0.25
A～0.6A
1
V～2
V
B．0.3A～0.5A
1
V～1.5
V
C．0.25
A～0.5A
1.5
V～2
V
D．0.25
A～0.5A
1
V～2
V
D
28、右图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻R1=6
?，电源电压恒为4.5V，R2的规格为“15
?
0.5A”，电压表量程为0——3V，闭合S：
（1）当被测身高较矮时，电流表的示数______（选填“变大”、“变小”或“不变”）。
（2）当R2接入电路中的电阻为9
?时，电压表的示数是
_______
V。
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是
____
。
变小
2.7
3
?
-12
?
29、如右图所示的电路中，当S1闭合、S2断开时，电压表的示数为2．5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为________V，灯L2两端的电压为________V，电源电压为________V。
2.5
3.5
6V
30、在如图所示的电路中，电流表的量程为0-0.6A，电压表的量程0-3V，滑动变阻器上标有“50?
1A”的字样，当开关S闭合后，滑动变阻器滑到某一位置时，电流表的示数为0.3A,电压表的示数为3V,当滑动变阻器滑到另一个位置时，电流表的示数为0.5A，电压表的示数为1V,求：
1、电阻R1的阻值和电源电压。
2、为保证电路安全，滑动变阻器R2的调节范围。
R0=10
?
U=6V
（0-10
?
）
31、如图所示，电源电压为18V，R1的阻值为10欧，R2是0-50欧的变阻器，如果A表的量程是0-0.6A,V表的量程是0-15V,为了使电表不损坏，滑动变阻器的接入阻值不得小于多少？
20
?
32、如图所示，R1是阻值为0-20欧的滑动变阻器，闭合开关S后，电压表示数为6V,电流表A1的示数1.5A，电流表A2的示数是0.5A,则：
（1）R2的阻值和变阻器R1接入电路的电阻是多大？
（2）电流表A1量程是0-3A,电流表A2的量程是0-0.6A，为使电表不损坏，滑动变阻器接入电路的电阻至少要多大？
12?
6
?
2.4?
33、如图所示：电源电压为18V，且保持不变，电流表接在“0-0.6A”量程，电压表接在“0-15V”量程，灯泡上标有“6V
3W”求：为了保证电路的安全，滑动变阻器允许接入的最大阻值和最小阻值。(忽略灯丝电阻变化)
24?-60
?
34、如图所示电路，电源电压是9V且保持不变，小灯泡标有“6V
6W”的字样，由于小灯泡的电阻随温度的变化而变化，得出小灯泡的电流随典雅的变化曲线如乙图所示，问：
（1）小灯泡正常发光时的电阻为多少欧。
（2）根据图像提供的信息，计算当电流表的示数为0.7A时，小灯泡的电功率为多少瓦？
（3）电压表的示数为2V时，整个电路10S内消耗的电能是多少？
（4）为了保证电路安全，滑动变阻器接入电路中的最小阻值以及此时的电路消耗的总功率.
6?
2.1W
45J
9W
