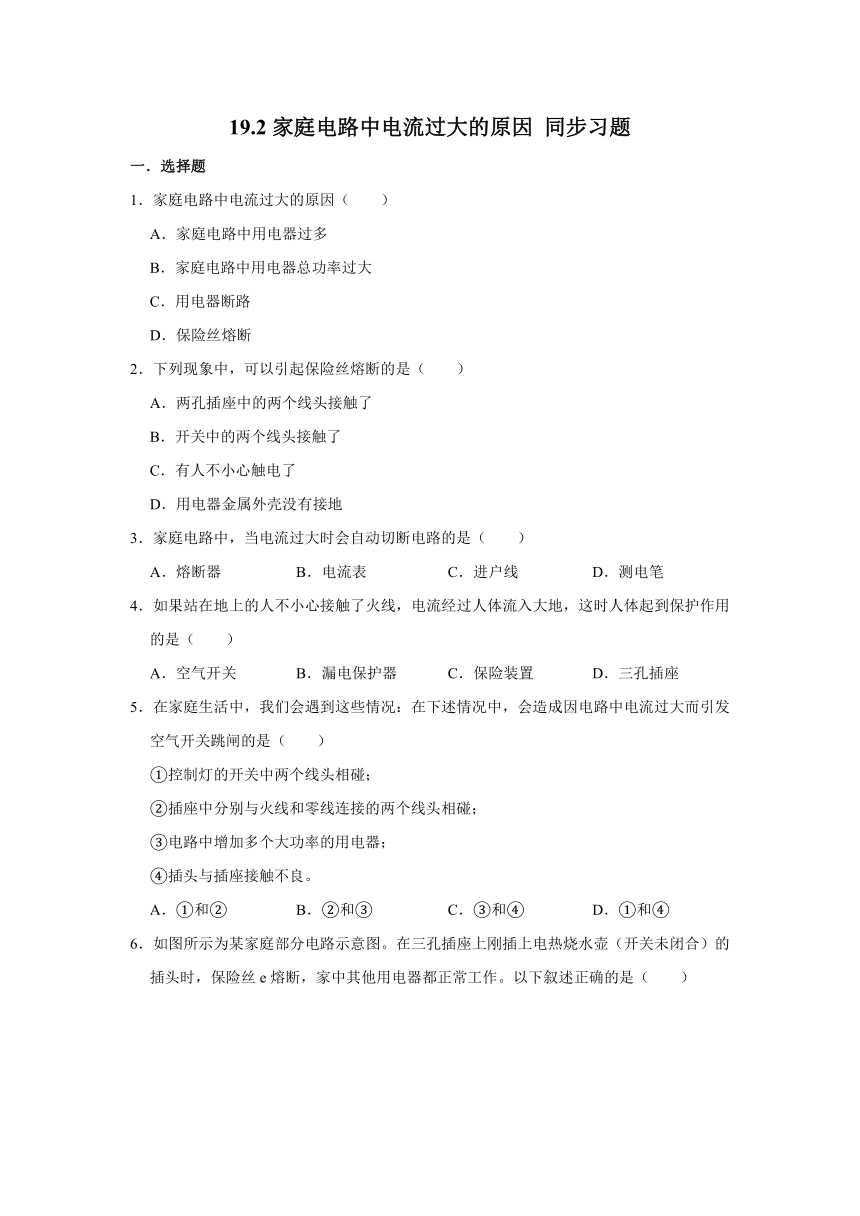

19.2家庭电路中电流过大的原因
同步习题
一．选择题
1．家庭电路中电流过大的原因（　　）
A．家庭电路中用电器过多
B．家庭电路中用电器总功率过大
C．用电器断路
D．保险丝熔断
2．下列现象中，可以引起保险丝熔断的是（　　）
A．两孔插座中的两个线头接触了
B．开关中的两个线头接触了
C．有人不小心触电了
D．用电器金属外壳没有接地
3．家庭电路中，当电流过大时会自动切断电路的是（　　）
A．熔断器
B．电流表
C．进户线
D．测电笔
4．如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时人体起到保护作用的是（　　）
A．空气开关
B．漏电保护器
C．保险装置
D．三孔插座
5．在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（　　）
①控制灯的开关中两个线头相碰；
②插座中分别与火线和零线连接的两个线头相碰；
③电路中增加多个大功率的用电器；
④插头与插座接触不良。
A．①和②
B．②和③
C．③和④
D．①和④
6．如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（　　）
A．造成该故障的原因可能是电热烧水壶插头被短路了
B．保险丝熔断后，应立即更换新保险丝，恢复供电
C．保险丝e熔断后，用测电笔测试三孔插座的左右两孔，只有测右孔时氖管发光
D．在选择保险丝的规格时（以保险丝c为例），保险丝c熔断所需的电流应小于空调的额定电流
7．如图所示为小刚所连的两盏白炽灯和两个插座的电路图。通电后发现不能正常工作。下面几个措施中可能引起危险的是（　　）
A．拆掉开关S2，两条导线连在一起
B．拆掉开关S3，两条导线连在一起
C．拆掉插座甲，两条导线连在一起
D．拆掉灯泡丙，两条导线连在一起
8．现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有配电系统如图所示，下列说法正确的是（　　）
A．空气开关在电流过大时自动断开开关以保护电路安全
B．人触电时，空气开关会迅速断开
C．当空调功率过大时，电灯所在支路的空气开关会断开
D．当有电流经过人体时，漏电保护器能迅速将电流导入大地

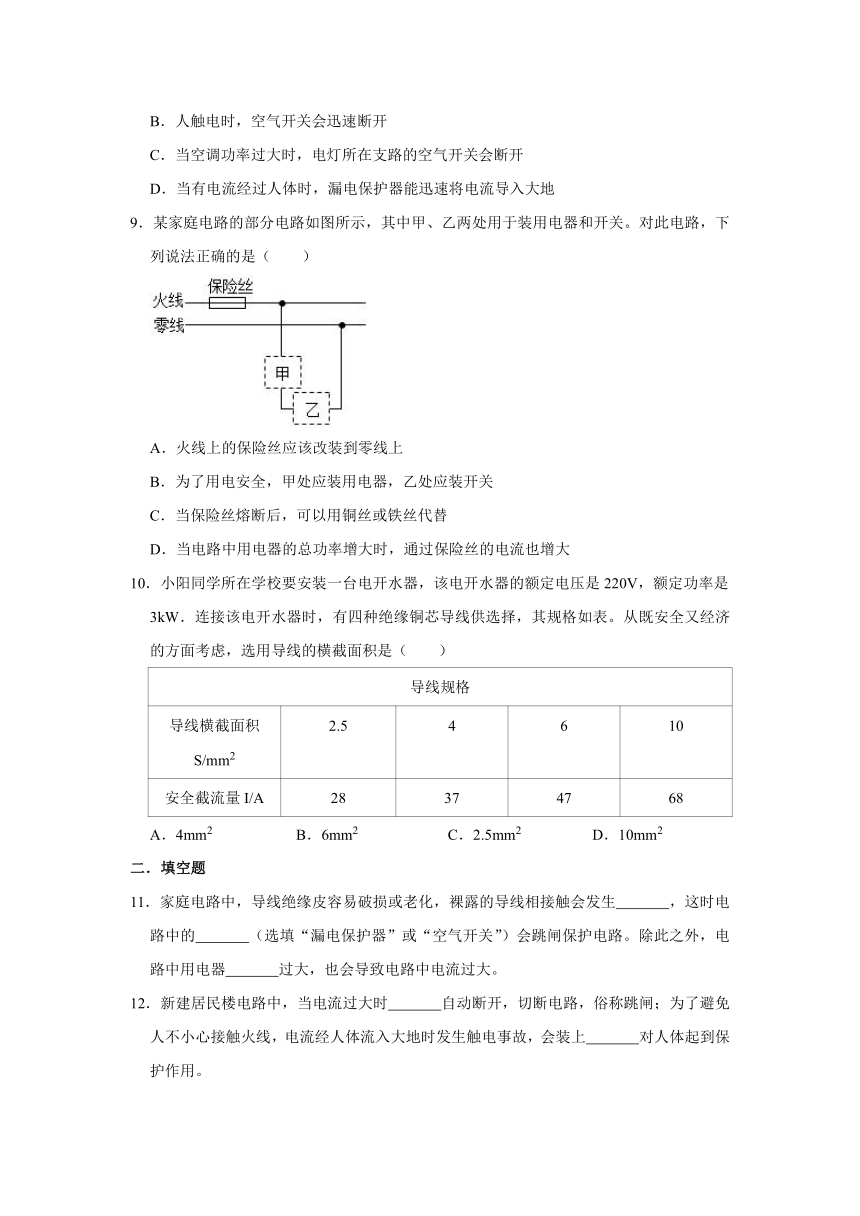

9．某家庭电路的部分电路如图所示，其中甲、乙两处用于装用电器和开关。对此电路，下列说法正确的是（　　）
A．火线上的保险丝应该改装到零线上
B．为了用电安全，甲处应装用电器，乙处应装开关
C．当保险丝熔断后，可以用铜丝或铁丝代替
D．当电路中用电器的总功率增大时，通过保险丝的电流也增大
10．小阳同学所在学校要安装一台电开水器，该电开水器的额定电压是220V，额定功率是3kW．连接该电开水器时，有四种绝缘铜芯导线供选择，其规格如表。从既安全又经济的方面考虑，选用导线的横截面积是（　　）
导线规格
导线横截面积S/mm2
2.5
4
6
10
安全截流量I/A
28
37
47
68
A．4mm2
B．6mm2
C．2.5mm2
D．10mm2
二．填空题
11．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生　
　，这时电路中的　
　（选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器　
　过大，也会导致电路中电流过大。
12．新建居民楼电路中，当电流过大时　
　自动断开，切断电路，俗称跳闸；为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上　
　对人体起到保护作用。

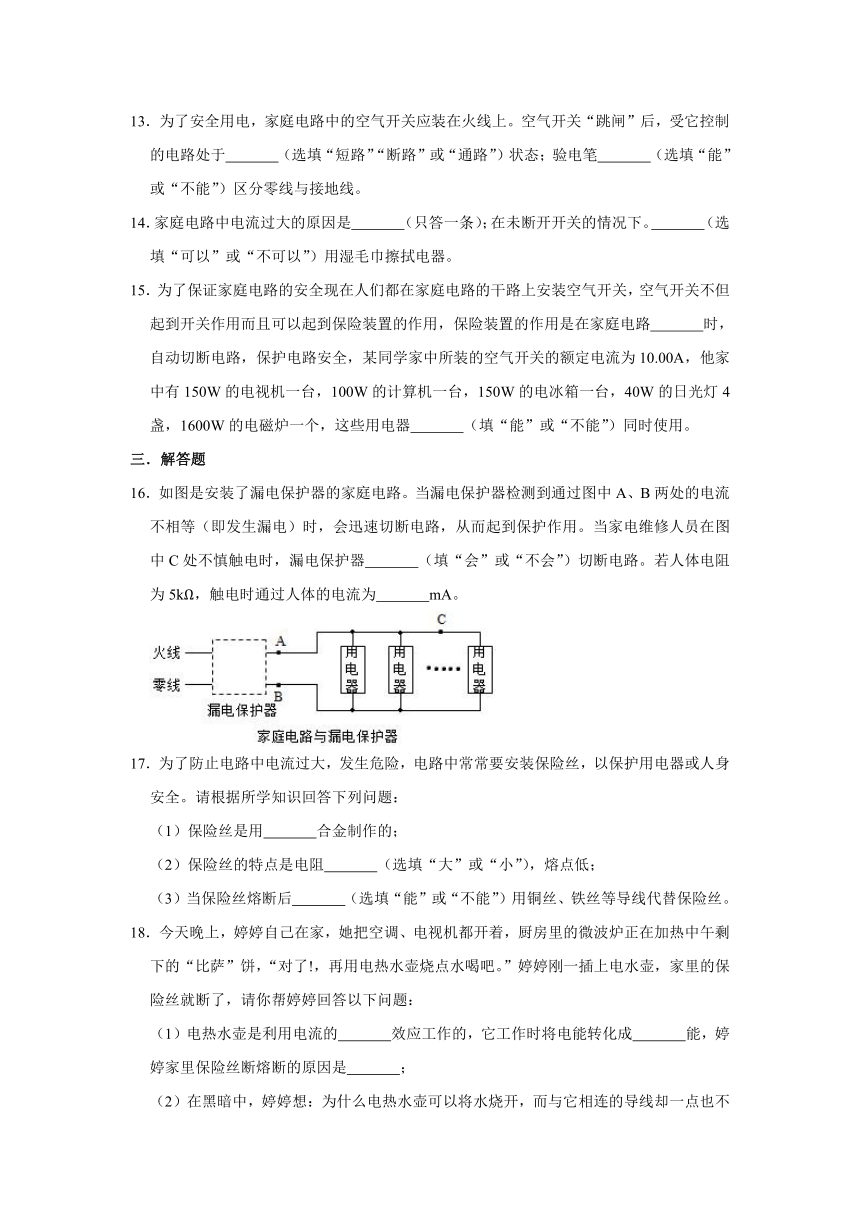

13．为了安全用电，家庭电路中的空气开关应装在火线上。空气开关“跳闸”后，受它控制的电路处于　
　（选填“短路”“断路”或“通路”）状态；验电笔　
　（选填“能”或“不能”）区分零线与接地线。
14．家庭电路中电流过大的原因是　
　（只答一条）；在未断开开关的情况下。　
　（选填“可以”或“不可以”）用湿毛巾擦拭电器。
15．为了保证家庭电路的安全现在人们都在家庭电路的干路上安装空气开关，空气开关不但起到开关作用而且可以起到保险装置的作用，保险装置的作用是在家庭电路　
　时，自动切断电路，保护电路安全，某同学家中所装的空气开关的额定电流为10.00A，他家中有150W的电视机一台，100W的计算机一台，150W的电冰箱一台，40W的日光灯4盏，1600W的电磁炉一个，这些用电器　
　（填“能”或“不能”）同时使用。
三．解答题
16．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器　
　（填“会”或“不会”）切断电路。若人体电阻为5kΩ，触电时通过人体的电流为　
　mA。
17．为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。请根据所学知识回答下列问题：
（1）保险丝是用　
　合金制作的；
（2）保险丝的特点是电阻　
　（选填“大”或“小”），熔点低；
（3）当保险丝熔断后　
　（选填“能”或“不能”）用铜丝、铁丝等导线代替保险丝。
18．今天晚上，婷婷自己在家，她把空调、电视机都开着，厨房里的微波炉正在加热中午剩下的“比萨”饼，“对了!，再用电热水壶烧点水喝吧。”婷婷刚一插上电水壶，家里的保险丝就断了，请你帮婷婷回答以下问题：
（1）电热水壶是利用电流的　
　效应工作的，它工作时将电能转化成　
　能，婷婷家里保险丝断熔断的原因是　
　；
（2）在黑暗中，婷婷想：为什么电热水壶可以将水烧开，而与它相连的导线却一点也不热？
答：因为电热水壶和导线　
　联（选填“串”或“并”），通过它们的电流　
　（选填“相等”或“不相等”），电热水壶的电阻比导线　
　（选填“大”或“小”），根据公式　
　可知，当　
　一定时，电能转换成内能的功率与导体的电阻成正比例，因此电热水壶可以将水烧开，而与它相连的导线却一点也不热。
参考答案
一．选择题
1．解：家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大；二是电路发生短路；家庭电路中用电器过多，若用电器不工作，则电路中无电流；用电器断路、保险丝熔断时，电路中无电流，故B正确。
故选：B。
2．解：A、插座中的两个线头相碰，是火线和零线直接连接，会造成电源短路，会引起保险丝熔断，故A正确；
B、开关中的两个线头相碰，相当于开关闭合，电路中的用电器正常工作，不会造成电流过大，保险丝不会熔断，故B错误；
C、有人不小心触电了，不会引起电流过大，不会引起保险丝熔断，故C错误；
D、用电器金属外壳没有接地，不会改变电路中电流的大小，不会引起保险丝熔断，故D错误。
故选：A。
3．解：熔断器是由电阻率大、熔点低的铅锑合金制成，在电路中电流过大时由于电流的热效应，熔断器的温度升高并达到熔点而熔断，由此实现自动切断电路保护电气设备与人身安全的目的。故A正确、BCD错误。
故选：A。
4．解：
A、空气开关在电路过载或短路时，即通过电流过大时起到保护作用，当人发生触电时不会起保护作用；故A错误；
B、如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时通过火线和零线的电流不相等，漏电保护器会迅速切断电路，对人身起到保护作用；故B正确；
C、保险装置在电路中电流过大时会切断电源，起到保护电路的作用，不会对人体起到保护作用；故C错误；
D、金属外壳的用电器通过三孔插座与大地相连，用电器外壳万一带电，电流会通过导线导入大地，防止人员造成触电事故的发生；但人不小心接触了火线时不会对人起到保护作用，故D错误。
故选：B。
5．解：①开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；
②插座中的两个线头相碰，会造成电路短路，从而造成电流过大，引起家庭电路中空气开关跳闸；
③电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；
④插头与插座接触不良会造成该用电器不能工作，不会引起家庭电路中空气开关跳闸。
故②③正确，
故选：B。
6．解：
A、在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，开关未闭合，保险丝e熔断，说明电路出现了短路现象，即插头短路，故A正确；
B、保险丝熔断后，需要检查电路故障，排出故障后再重新更换保险丝，故B错误；
C、保险丝e熔断后，由于保险丝控制的是火线，三孔插座右孔与火线之间是断开的，故用测电笔测试两孔插座的左右两孔，右孔不发光，故C错误；
D、为了能使空调正常工作，保险丝的熔断电流应该要大于空调的额定电流，故D错误。
故选：A。
7．解：A、拆掉开关S2，两条导线连在一起，插座丁与插座甲串联，不会引起危险，不符合题意，故A错。
B、拆掉开关S3，两条导线连在一起，灯乙与插座甲串联，不会引起危险，不符合题意，故B错；
C、拆掉插座甲，两条导线连一起，闭合S3，灯乙组成通路，不会引起危险，不符合题意，故C错；
D、拆掉灯丙，两条导线连在一起，当开关S1闭合时，将发生短路，会因电路中电流过大，易引起火灾，符合题意，故D正确；
故选：D。
8．解：A、空气开关在电路短路或用电器的总功率过大时切断电路，故A正确；
B、人触电时，电流直接由人体流入大地，造成电路电流较大，且火线与零线的电流不平衡，漏电保护器会自动断开，起到保护作用，但空气开关都不会断开电路，故B错误；
C、空调和电灯并联接入电路，工作时互不影响，当空调功率过大时，电灯所在支路的空气开关不会断开，故C错误；
D、漏电保护器作用是当有电流经过人体发生漏电时切断电源，而不是将电流导入大地，故D错误。
故选：A。
9．解：A、为了安全，保险丝必须接到火线上。故A错误；
B、为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装用电器。故B错误；
C、当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝。故C错误；
D、当用电器功率增大时，根据P＝UI可知，通过保险丝的电流就增大。故D正确。
故选：D。
10．解：由P＝UI可得，电热器正常工作时的电流：
I＝＝≈13.6A，
因选用的铜芯橡皮绝缘线的安全载流量应略大于正常工作电流且经济，
所以，应选横截面积为2.5mm2的导线。
故选：C。
二．填空题
11．解：裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，空气开关会跳闸保护电路；
电路中用电器的总功率过大，根据P＝UI可知，会导致电路中电流过大。
故答案为：短路；空气开关；总功率。
12．解：当家庭电路中电流过大时，空气开关自动断开，切断电路；
如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用。
故答案为：空气开关；漏电保护器。
13．解：（1）空气开关是一种具有特殊功能的开关，可以在家庭电路中的总电流过大时自动断开，尤其出现短路时自动断开，防止发生火灾。而空气开关跳闸指的就是空气开关自动断开，此时开关断开，电路处于断路状态。
（2）验电笔的功能是检测家庭电路中的电线中哪根是火线，只有在验电笔接触火线时，其笔杆中的氖管才会发光。而零线和接地线都无法令验电笔发光，所以无法区分零线和接地线。
故答案为：断路；不能。
14．解：
家庭电路中电流过大的原因有2个：短路和总功率过大。当用电器短路时，电流直接通过导线，由于导线电阻很小，导致电流过大；当用电器总功率过大时，根据公式P＝UI可知，干路中的电流会很大；
生活用水是导体，用湿毛巾擦拭正在工作的电器，易发生触电事故，所以不可以用湿毛巾擦拭电器。
故答案为：用电器短路；不可以。
15．解：（1）保险装置的作用是在电路中电流过大时能自动切断电路，起到保护作用；
（2）保险丝允许的最大功率P＝UI＝220V×10.00A＝2200W，
用电器的总功率P总＝150W+100W+150W+40W×4+1600W＝2160W＜P，这些用电器能同时工作。
故答案为：电流过大；能。
三．解答题
16．解：（1）当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。
（2）家庭电路的电压U＝220V，人体电阻R＝5kΩ＝5000Ω，
因此通过人体的电流：
I＝＝＝0.044A＝44mA。
故答案为：会；44。
17．解：（1）（2）保险丝是利用电阻率大（即其他条件相同时其电阻大）、熔点低的铅锑合金制成的，在电流过大时，保险丝的温度升高，达到保险丝的熔点，保险丝熔断，切断电源，起到保护电路的作用；
（3）当保险丝熔断后，不能用铜丝、铁丝代替，因为铜丝、铁丝的电阻小，熔点高，在电流过大时无法及时熔断来保护电路。
故答案为：（1）铅锑；（2）大；（3）不能。
18．解：（1）电热水壶是利用电流的热效应工作的，它工作时将电能转化成内能，婷婷家里保险丝断熔断的原因用电器总功率过大；
（2）因为电热水壶和导线串联，通过它们的电流相等，电热水壶的电阻比导线大，根据公式
P＝UI＝I2R可知，当电流一定时，电能转换成内能的功率与导体的电阻成正比例，因此电热水壶可以将水烧开，而与它相连的导线却一点也不热。
故答案为：（1）热；内；用电器总功率过大；（2）串；相等；大；P＝I2R；电流。
