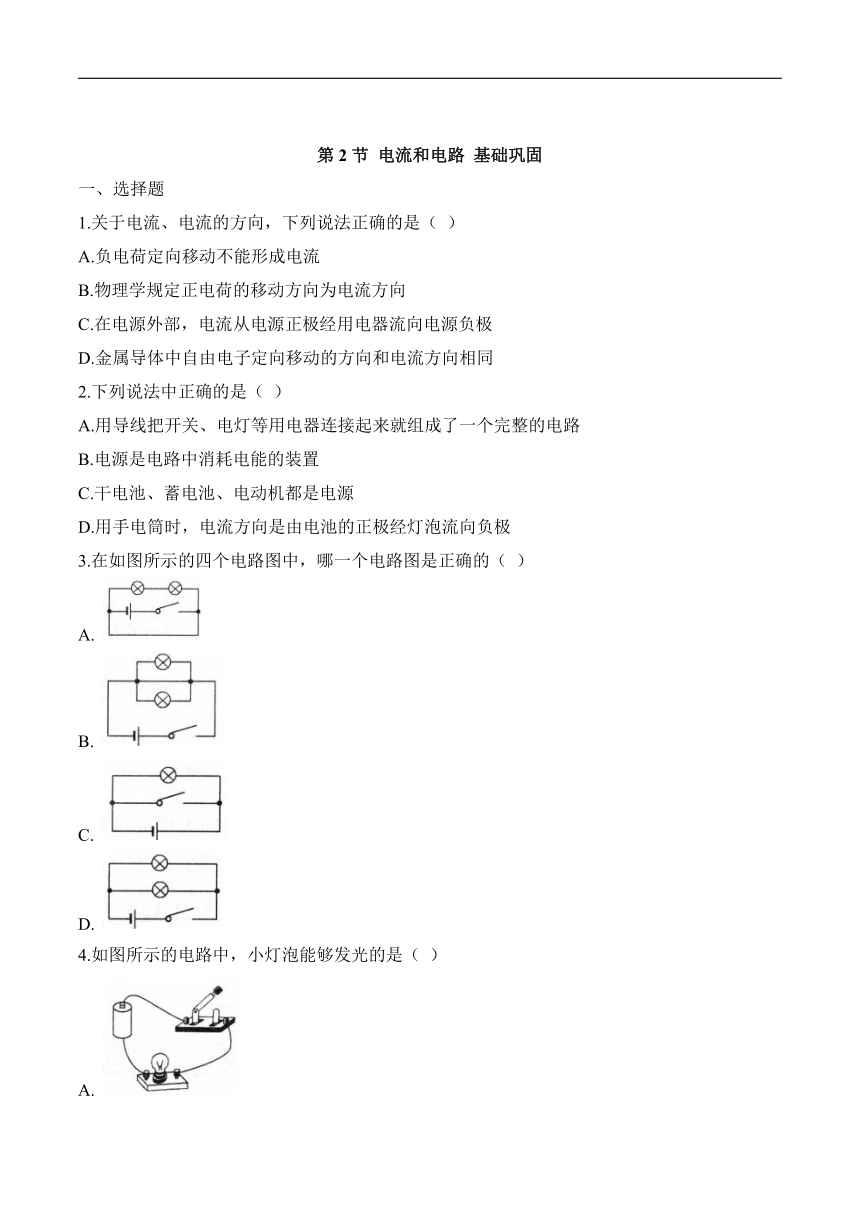

人教版物理九年级全一册15.2电流和电路同步练（有答案）

第2节
电流和电路
基础巩固
一、选择题
1.关于电流、电流的方向，下列说法正确的是（
）
A.负电荷定向移动不能形成电流
B.物理学规定正电荷的移动方向为电流方向
C.在电源外部，电流从电源正极经用电器流向电源负极
D.金属导体中自由电子定向移动的方向和电流方向相同
2.下列说法中正确的是（
）
A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.电源是电路中消耗电能的装置
C.干电池、蓄电池、电动机都是电源
D.用手电筒时，电流方向是由电池的正极经灯泡流向负极
3.在如图所示的四个电路图中，哪一个电路图是正确的（
）
A.
B.
C.
D.

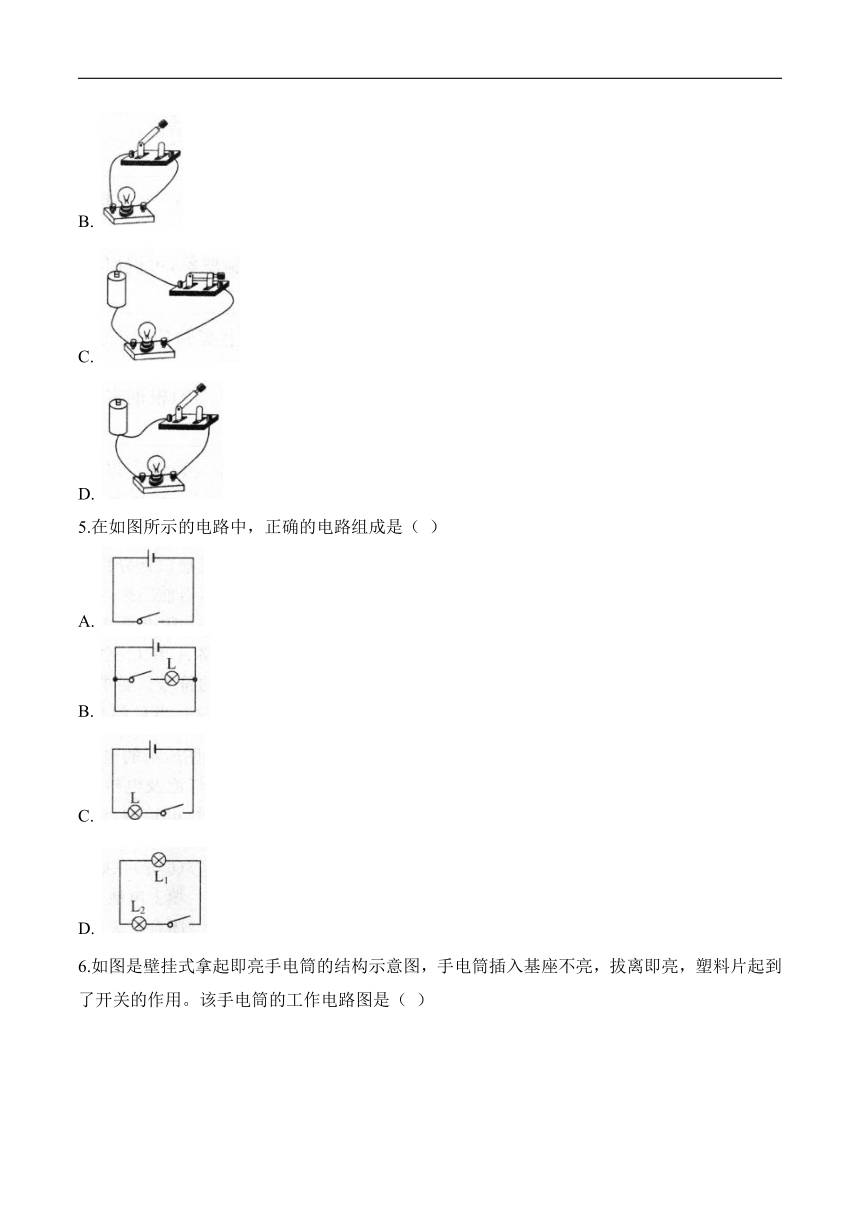

4.如图所示的电路中，小灯泡能够发光的是（
）
A.
B.
C.
D.
5.在如图所示的电路中，正确的电路组成是（
）
A.
B.
C.
D.

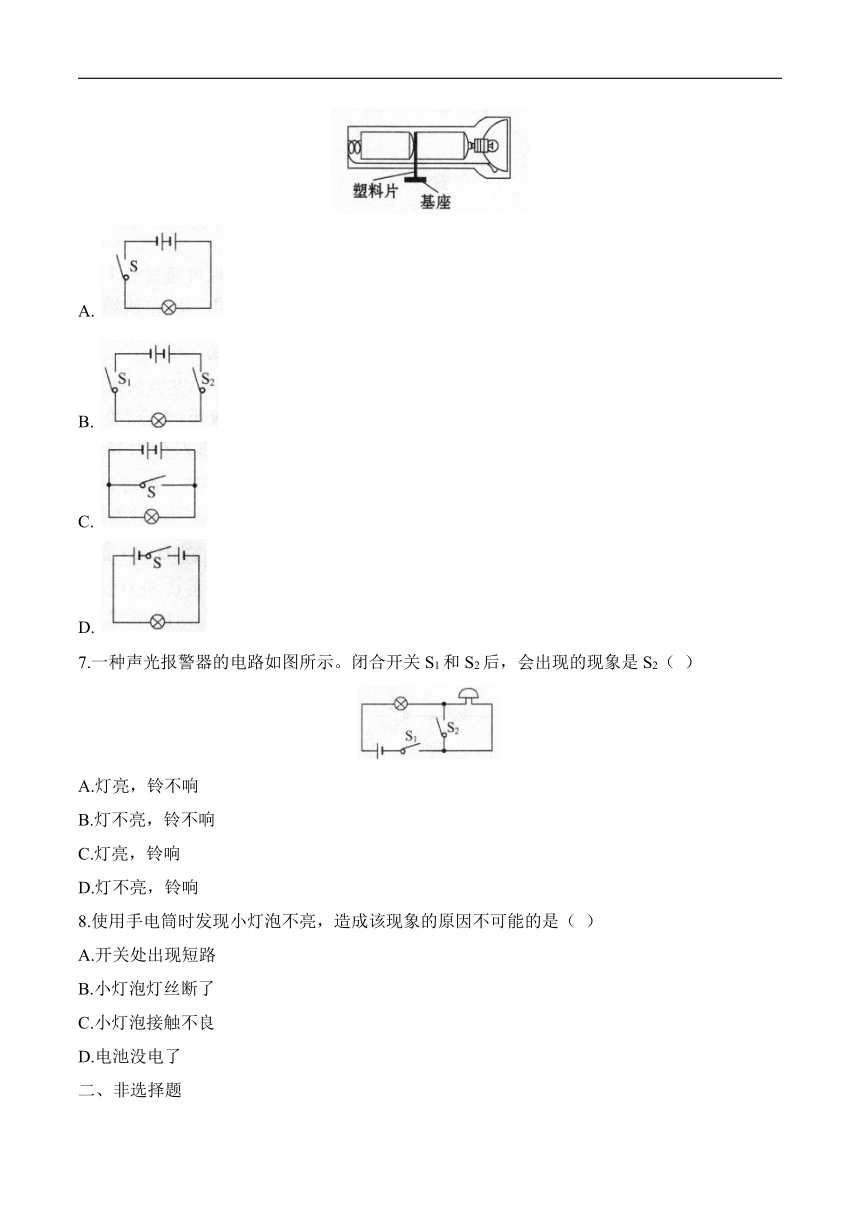

6.如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（
）
A.
B.
C.
D.
7.一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是S2（
）
A.灯亮，铃不响
B.灯不亮，铃不响
C.灯亮，铃响
D.灯不亮，铃响
8.使用手电筒时发现小灯泡不亮，造成该现象的原因不可能的是（
）
A.开关处出现短路
B.小灯泡灯丝断了
C.小灯泡接触不良
D.电池没电了
二、非选择题

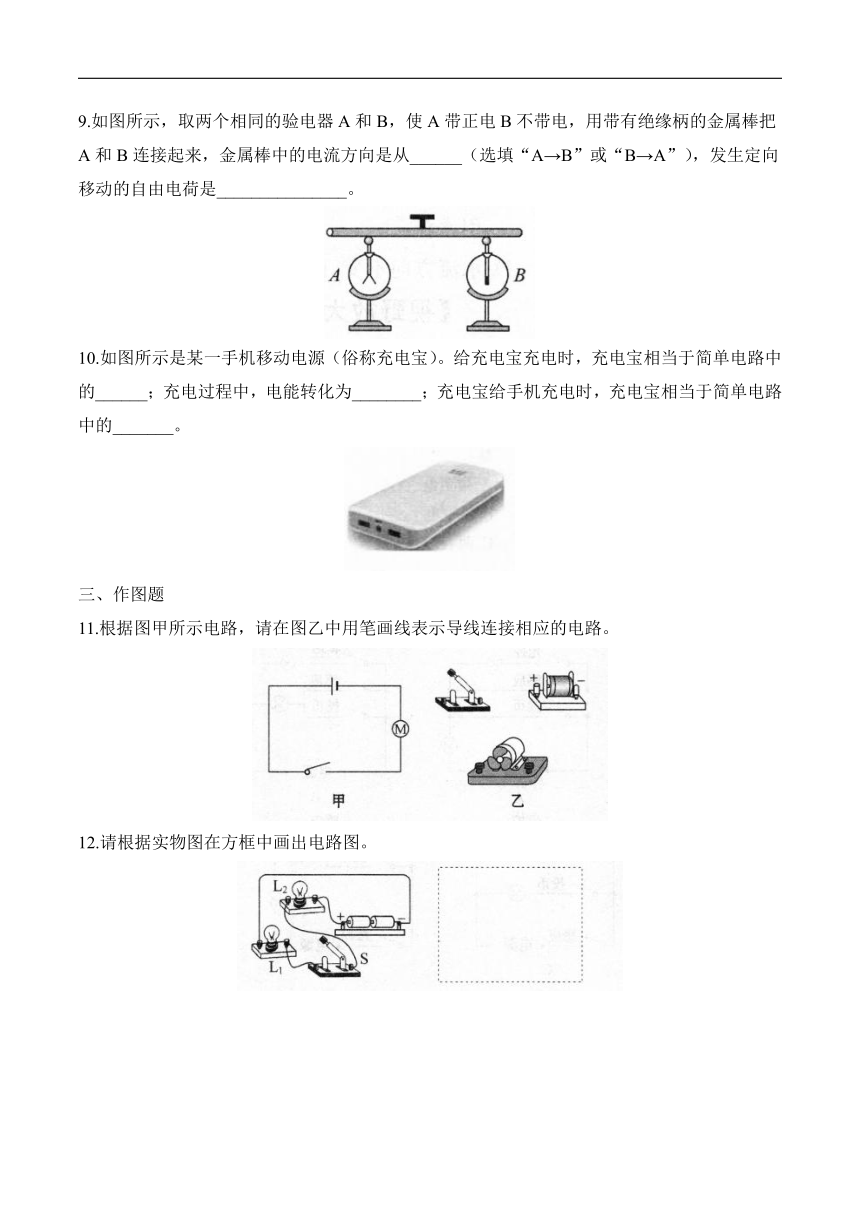

9.如图所示，取两个相同的验电器A和B，使A带正电B不带电，用带有绝缘柄的金属棒把A和B连接起来，金属棒中的电流方向是从______（选填“A→B”或“B→A”），发生定向移动的自由电荷是_______________。
10.如图所示是某一手机移动电源（俗称充电宝）。给充电宝充电时，充电宝相当于简单电路中的______；充电过程中，电能转化为________；充电宝给手机充电时，充电宝相当于简单电路中的_______。
三、作图题
11.根据图甲所示电路，请在图乙中用笔画线表示导线连接相应的电路。
12.请根据实物图在方框中画出电路图。

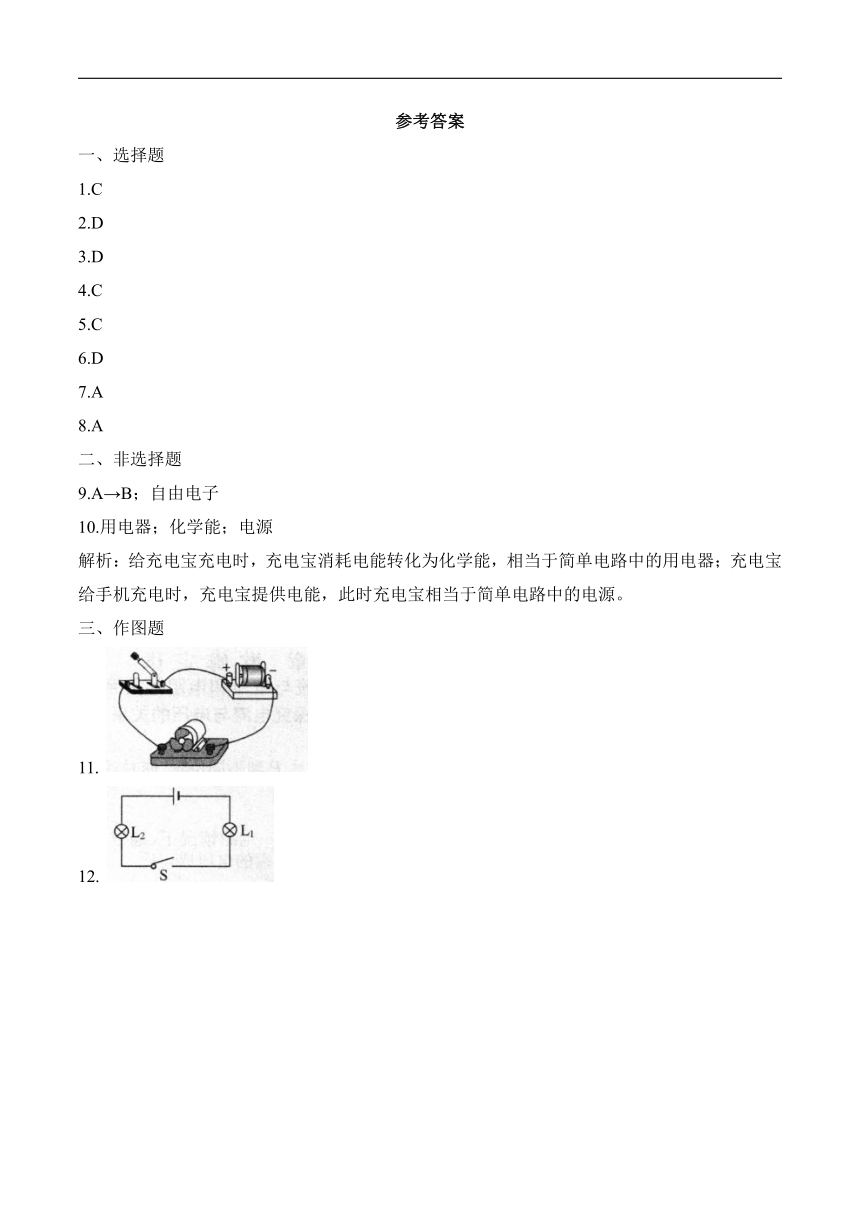

参考答案
一、选择题
1.C
2.D
3.D
4.C
5.C
6.D
7.A
8.A
二、非选择题
9.A→B；自由电子
10.用电器；化学能；电源
解析：给充电宝充电时，充电宝消耗电能转化为化学能，相当于简单电路中的用电器；充电宝给手机充电时，充电宝提供电能，此时充电宝相当于简单电路中的电源。
三、作图题
11.
12.
第2节
电流和电路
能力提升
一、选择题
1.小灯泡的结构如图所示，则在下列电路的连接方式中能让灯泡发光的是（
）
A.
B.
C.
D.
2.如图，开关S闭合时，可能发生的现象是（
）
A.电池被烧坏
B.L1、L2均不发光
C.L1发光，L2不发光
D.L2被烧坏
3.如图所示，取两个相同的不带电的验电器A和B，用毛皮摩擦过的橡胶棒与验电器A的金属球接触后，再用带有绝绿手柄的金属棒把A和B连接起来。下列说法正确的是（
）
A.用金属棒把A和B连接起来后，验电器B带负电
B.用金属棒把A和B连接起来后，瞬间电流方向是从A到B
C.与用毛皮摩擦过的橡胶棒接触后验电器A的金属球带正电
D.与用毛皮摩擦过的橡胶棒接触后验电器A的金属箔片带正电
4.取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（
）
A.铁片是水果电池的正极
B.两个相同水果电池串联后可提供更高电压
C.该水果电池的电压是3V
D.水果电池将内能转化为电能
二、非选择题
5.如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会滚向一侧使电扇片路________（选填“断开”或“闭合”），起到保护电扇的作用，这个保护装置在电扇电路中的作用相当于________。
6.阅读下面的短文，回答问题。
热电偶
把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路，当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A、B间的温度差的大小有关，温度差越大，回路电流越大。请回答：
（1）其他条件不变，只将铁丝换成铜丝，电路电流________。
（2）其他条件不变，只将A处杯中的冰水混合物换为沸水，电路电流________。
（3）其他条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电流________。（各空格均选填“变大”“变小”“不变”或“变为零”）
7.如图所示，当开关S1、S2都断开时，电路处于________状态；当开关S1断开，S2闭合时，电路处于________状态；当开关S1、S2都闭合时，电路处于________状态。
8.“中国国家反恐小组”的拆弹专家要立即拆除恐怖分子设置的定时炸弹装置。如图所示，分别为该定时炸弹的实物图和引爆电路工作原理电路图。请你帮助专家结合所学的知识进行分析排爆。
（1）定时器（钟表）应该安装在________（选填“a”或“b”）导线上。在定时阶段，该导线是________（选填“通”或“断”）路，因此起爆器被_____，电流________（选填“能”或“不能”）通过起爆器，因此在定时阶段起爆器不会爆炸引爆炸弹。
（2）当定时器（钟表）定时结束时把b导线________（选填“接通”或“切断”），此时电流________（选填“能”或“不能”）通过起爆器，因此在定时结束的瞬间起爆器立即爆炸
（3）综上所述，为使定时爆炸装置停止工作，应立即剪断导线________（选填“a”或“b”）。
参考答案
1.C
2.C
3.A
解析：A、用毛皮摩擦过的橡胶棒与验电器A的金属球接触，因为橡胶棒带负电，故A带负电，再用带有绝缘手柄的金属棒把A和B连接起来，负电（电子）会由A转移到B，故B带负电，故A正确。B、用金属棒把A和B连接起来后，电子由A转移到B，故瞬间电流方向是从B到A，故B错误。C、由于用毛皮摩擦过的橡胶棒负电，故用毛皮摩擦过的橡胶棒接触后验电器A的金属球带负电，故C错误。D、由于用毛皮摩擦过的橡胶棒带负电，故用毛皮摩擦过的橡胶棒接触后，验电器A的金属箔片带负电，故D错误。故选：A。
4.B
解析：A、电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；B、两个相同水果电池串联后可提供更高电压，故B正确；C、由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；D、水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。故选：B。
5.断开；开关
6.（1）变为零（2）变小（3）变为零
解析：（1）其他条件不变，只将铁丝换成铜丝，这样相互连接的材料相同，电路中电流为零；（2）其他条件不变，只将A处杯中的冰水混合物换为沸水，则A、B两处的温度差减小，电流变小；（3）其他条件不变，移去酒精灯，将B放入另一杯冰水混合物中，则A、B两端没有温度差，电流变为零。
7.断路；通路；短路
8.（1）b；通；短路；不能（2）切断；能（3）a
（1）装置在拆除前，起爆器被短路，所以不工作，起爆器上没有电流通过，因此定时器（钟表）应该安装在b导线上。在定时阶段，该导线是通路，因此起爆器被短路，电流不能通过起爆器，因此在定时阶段起爆器不会爆炸引爆炸弹。
（2）当定时器（钟表）定时结束时b导线被切断，此时电流能通过起爆器，因此在定时结束的瞬间起爆器立即爆炸。
（3）综上所述，定时器（钟表）在定时阶段相当于一个闭合的开关。为使爆炸装置停止工作，应剪断导线a，这样电路就处于断路状态。
第2节
电流和电路
素养提升
一、实验探究题
1.电流与电路
操作：用导线将电池、小灯泡与开关连接起来闭合开关，让小灯泡发光。断开开关，将小灯泡换成小电动机，再闭合开关，让小电动机转动。
电路的构成及各部分的作用：
（1）电池是________，其作用是________。
（2）小灯泡（小电动机）是________，其作用是________。
（3）开关的作用是________________________。
（4）导线的作用是________。
电流：
（1）实验表明：要使用电器工作，电路中必须有________，还要用导线连接成________。
（2）接上电池后，闭合开关，金属导体中的自由电子受到了推动力，就会做________，形成电流。
延伸思考
（1）发生定向移动形成电流的电荷一定是正电荷吗？
（2）负电荷定向移动的方向与形成电流的方向相同还是相反？
2.电路图
操作：熟悉教材P38页图15.2-5所示常用电路元件及其符号；参考教材P39页图15.2-6，画出如图所示实物图的电路图。
延伸思考
（1）在根据实物图画电路图时，电路图中各元件的符号与实物图中各元件的位置存在怎样的关系？
（2）对比各自所画的电路图，怎样才能使电路图画得更美观？
二、综合提升题
12.（2020广东揭阳期中）阅读《金属中的电流和电流方向》
金属中的电流和电流方向
金属导体两端没有电压时，也就是金属中没有电场时，金属中的自由电子的运动是无规则的，在通常温度下，电子热运动的速度大约是一百千米每秒，但整体上在任何一个方向上的平均速度都等于零，因此在平常情况下金属中没有电流。
金属导体中的电流是电子的定向移动形成的。那么电子在电路中是怎样做定向运动的呢？有的同学根据一拉开关电灯就亮，猜想一定是发电厂的电子在拉开关的瞬间，飞速地、几乎不费时间地跑到了电灯上。也有的同学猜想：电子可能是在电路中一个顶着一个，在做“顶牛接力”，就像多米诺骨牌一样，当推倒第一块骨牌时，其他骨牌将接连不断地被推倒（如图）。当然按照这种想法，电子在电路中“顶牛”的速度也必须是极大的，不然电灯为什么一拉开关灯就亮了呢？
以上猜想虽然都有一定的道理，但是都不对。那么电子在电路中究竟是怎样运动呢？为了说明这个问题，我们回想一下游行队伍的运动情况：游行开始前，队员们在大街上静静地等候着。当总指挥一声令下“游行开始”，队伍中的每个人听到了命令，都动了起来，整个队伍就开始前进了
电子在电路中的运动就好像游行队伍一样。
给金属两端加上电压，使金属中产生电场。这时每个自由电子都将受到电场力的作用.而发生与电场方向相反的定向运动。所以金属中有电场存在时，自由电子除了无规则的热运动外，还多了一个定向运动，就是这个定向运动形成了金属导体中的电流。
应该说明的是，电子开始定向移动是很及时的但是前进的步伐却很缓慢，一般常见金属导体中，自由电子定向运动的速度不超过十分之几毫米每秒，而电流的传导速度跟电子定向运动的速度毫无关系，它总是电场的传播速度，这个速度等于光速。
关于电流的方向，为什么科学上一直沿用“正电荷定向移动方向为电流方向”的说法，是由于这个规定对正确研究电现象并无妨碍。至于规定与实际不符的问题，只是在金属等靠负电荷导电的导体中才存在，在导电的液体中，同时有正、负离子向相反方向定向移动，哪个规定都不尽符合实际。在某些情况下，电流确实是由带正电的微粒（如α射线）形成的，则规定与实际是相符的。
请根据上述材料，对下面四个说法做出“正确”或“错误”的判断。
（1）金属导体两端没有电压时，导体中的电子像“游行开始前，队员们在大街上静静地等候着”一样保持静止：________。
（2）每个自由电子都将受到电场力的作用，而发生与电场方向相反的定向运动，电场力就好像是游行队伍中的每个人听到了命令，在这里用到了“类比法”，将电场力类比为命令：________。
（3）电流在导线中传导的速度要比在用电器中传导的速度快：________。
（4）金属这种常有的导体是靠负电荷导电的，所以规定“负电荷定向移动方向为电流方向”更为科学：________。
参考答案
1.（1）电源；提供电能（2）用电器；消耗电能（3）控制电路的通断（4）连接电路
（1）电源；闭合电路（2）定向移动
【延伸思考】
（1）不一定，发生定向移动形成电流的电荷可以是正电荷，也可以是负电荷。
（2）相反。
2.
【延伸思考】
（1）一一对应。
（2）画成长方形，元件的位置要合理，分布要均匀。
3.（1）错误（2）正确（3）错误（4）错误
解析：物理学科核心素养之一就是培养学生的能力，本题通过阅读材料培养学生获取信息的能力，需要学生学会从众多文字中寻找答案并加以分析的能力。（1）金属导体两端没有电压时，也就是金属中没有电场时，金属中的自由电子的运动是无规则的，而不是处于静止状态，故（1）说法错误；（2）每个自由电子都将受到电场力的作用，而发生与电场方向相反的定向运动，电场力就好像是游行队伍中的每个人听到了命令，在这里用到了“类比法”，将电场力类比为命令，故（2）说法正确；（3）电流在导线中传导的速度与在用电器中传导的速度相同，这个速度等于光速，故（3）说法错误；（4）关于电流的方向，科学上一直沿用“正电荷定向移动方向为电流方向”的说法，是由于这个规定对正确硏究电现象并无妨碍，至于规定与实际不符的问题，只是在金属等靠负电荷导电的导体中才存在，在导电的液体中，同时有正、负离子向相反方向定向移动，哪个规定都不尽符合实际，在某些情况下，电流确实是由带正电的微粒（如α射线）形成的，则规定与实际是相符的，故（4）说法错误。
第2节
电流和电路
真题汇编
一、选择题
1.（2020内蒙古呼伦贝尔期末）下列有关电流形成的说法中正确的是（
）
A.只有正电荷定向移动才能形成电流
B.电路中有持续电流时就一定有电源
C.正、负电荷同时向相反方向定向移动不能形成电流
D.金属导体中，自由电子定向运动的方向，就是电流的方向
2.（2019陕西宝鸡渭滨清姜路中学月考）如图所示，下列四个电路图中与实物图对应的是（
）
A.
B.
C.
D.
3.（2019湖南邵阳中考，3，★☆☆）随着生活水平的提高人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯电视、空调等用电器才能工作，房卡的作用相当于房间电路的（
）
A.总开关
B.电源
C.用电器
D.电能表
二、非选择题
4.（2020原创试题）在家里，我们有时候会自己连接灯泡，可能你会有这样的经历：导线拧得不紧，出现灯泡一闪一闪的，是由于灯泡在工作时发生______；导线的头太散，通电时出现跳闸的现象，这是由于出现了___________。
5.（2020安徽蚌埠月考）如图所示，开关闭合后灯泡不亮，不一会儿电池就热了，这个电路的故障是________，这种故障是相当于直接用导线把______连接起来了。
三、作图题
6.（2020福建石狮月考）如图把实物图转化成电路图。
参考答案
一、选择题
1.B
解析：电荷的定向移动形成电流，定向移动的电荷可以是正电荷，可以是负电荷，可以是向相反方向定向移动的正负电荷，故A、C错误；电源是提供电压的装置，电压是形成电流的原因，所以电路中有持续电流时就一定有电源，故B正确；金属导体中，自由电子定向移动形成电流，自由电子定向运动的方向与电流的方向相反，故D错误。
2.D
解析：由实物图可知，若开关闭合，则电流从电源正极出发，分成两条路径，每条路径经过一个灯泡，然后汇合后经过开关回到电源负极，对照电路图可知D正确。选D。
3.A
解析：房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当于家庭电路的总开关，故A正确。
二、非选择题
4.断路；短路
解析：导线拧不紧，接触不良，出现断路；线头太散，导致灯泡被短路，电流过大，引起跳闸。
5.短路；电源两极
解析：开关闭合后灯泡不亮，但一会儿电池发热，说明没有电流通过小灯泡，有很大的电流通过电池，图中把电源的正负两极没有经过用电器直接连接起来，造成了电源短路，同时灯泡也被短路。
三、作图题
6.
解析：由实物图知，两灯串联在电路中，开关控制整个电路，根据电流的流向依次画出各元件。
