第二十章　电与磁
强化训练

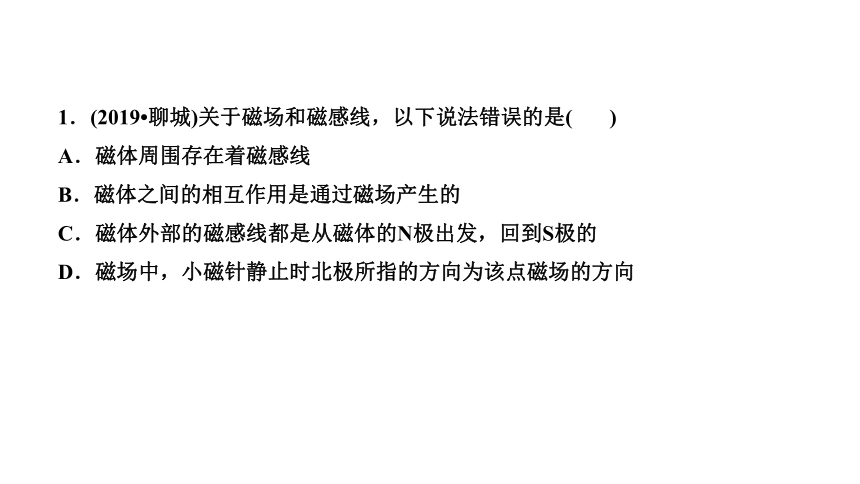

1．(2019?聊城)关于磁场和磁感线，以下说法错误的是( A )
A．磁体周围存在着磁感线
B．磁体之间的相互作用是通过磁场产生的
C．磁体外部的磁感线都是从磁体的N极出发，回到S极的
D．磁场中，小磁针静止时北极所指的方向为该点磁场的方向

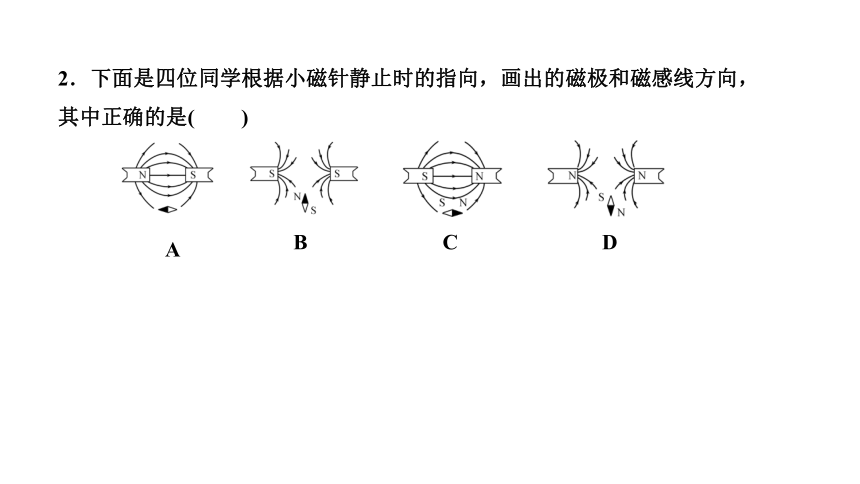

2．下面是四位同学根据小磁针静止时的指向，画出的磁极和磁感线方向，其中正确的是( B )
A
B
C
D

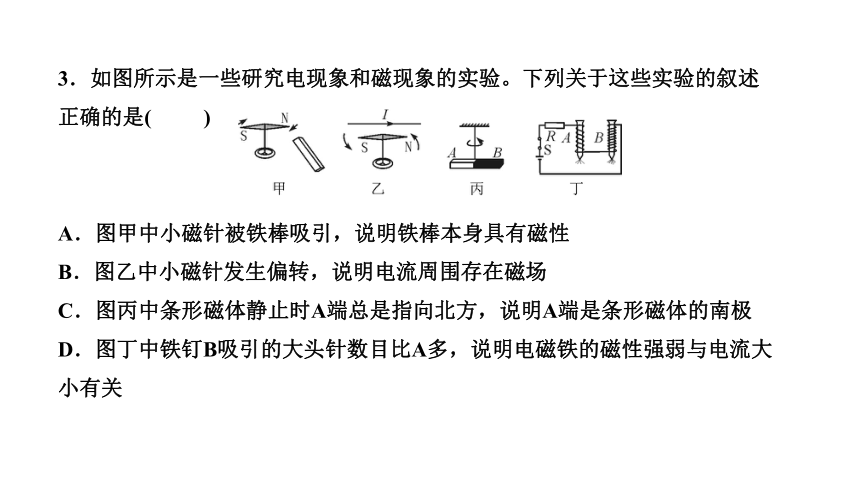

3．如图所示是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确的是( B　)
A．图甲中小磁针被铁棒吸引，说明铁棒本身具有磁性
B．图乙中小磁针发生偏转，说明电流周围存在磁场
C．图丙中条形磁体静止时A端总是指向北方，说明A端是条形磁体的南极
D．图丁中铁钉B吸引的大头针数目比A多，说明电磁铁的磁性强弱与电流大小有关

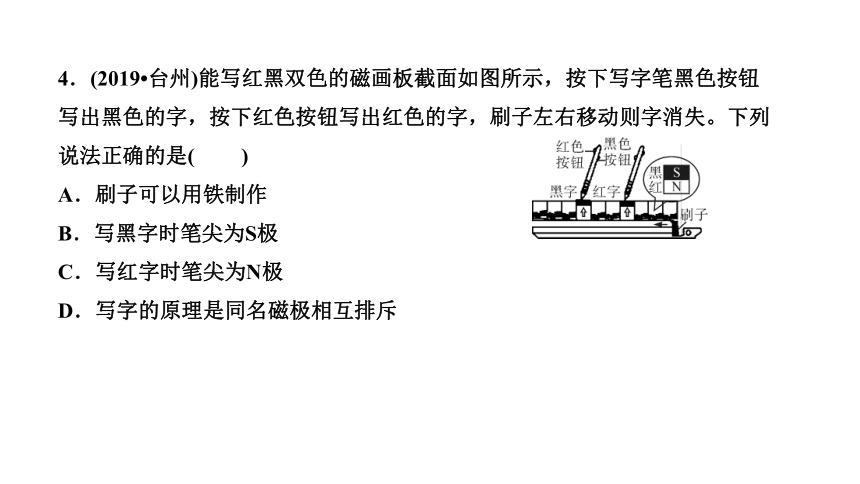

4．(2019?台州)能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。下列说法正确的是( A )
A．刷子可以用铁制作
B．写黑字时笔尖为S极
C．写红字时笔尖为N极
D．写字的原理是同名磁极相互排斥

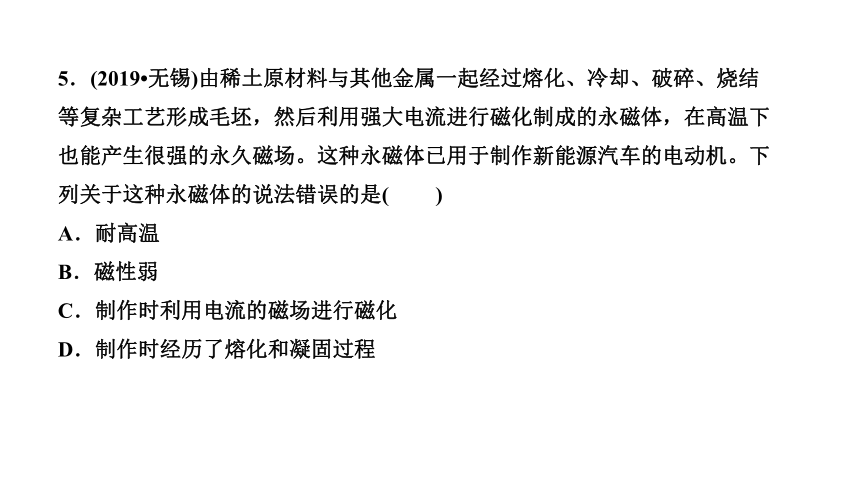

5．(2019?无锡)由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体，在高温下也能产生很强的永久磁场。这种永磁体已用于制作新能源汽车的电动机。下列关于这种永磁体的说法错误的是( B )
A．耐高温
B．磁性弱
C．制作时利用电流的磁场进行磁化
D．制作时经历了熔化和凝固过程

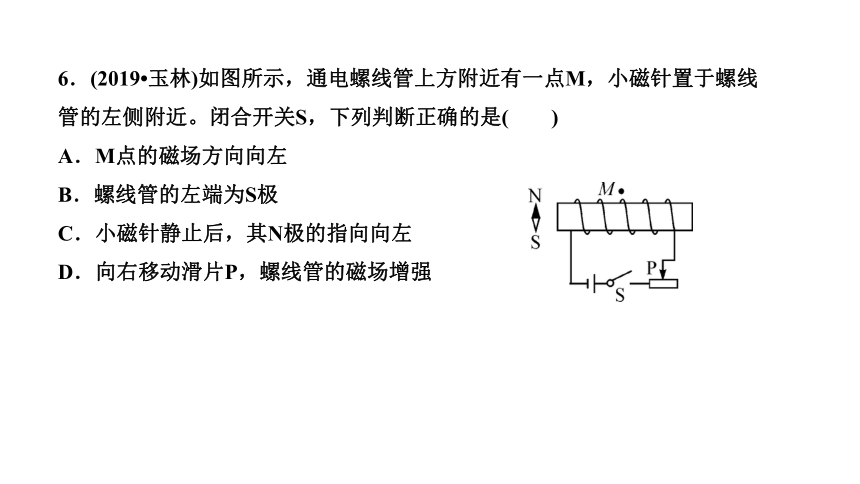

6．(2019?玉林)如图所示，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近。闭合开关S，下列判断正确的是( C )
A．M点的磁场方向向左
B．螺线管的左端为S极
C．小磁针静止后，其N极的指向向左
D．向右移动滑片P，螺线管的磁场增强
7．小明利用光敏电阻受到光照时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是( C )
A．减少电磁铁线圈的匝数
B．抽出电磁铁中的铁芯
C．滑动变阻器滑片P向左移动
D．减小控制电路电源电压
8．(多选)某同学在做“探究电磁铁特性”的实验中，使用了两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是( ABD )
A．要使电磁铁磁性增强，应将变阻器的滑片向左滑动
B．电磁铁能吸引的大头针越多，表明它的磁性越强
C．电磁铁B线圈匝数较多，所以通过B的电流较小
D．若将两电磁铁上部靠近，会相互排斥
9．(2019?北京)(多选)某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是( AD )
A．由甲、乙两图可得电流可以产生磁场
B．由甲、乙两图可得电流产生的磁场的方向与电流方向有关
C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关
D．由乙、丙两图可得电流产生的磁场的方向与电流方向有关
10．(2019?抚顺二模)某市科技馆有机器人和参观者下象棋的展台。机器人取放棋子时用一根“手指”接触棋子表面就可以实现(如图)，其奥秘是“手指”内部有电磁铁。
(1)机器人取放棋子是利用了电磁铁的 磁性有无 (填“磁性有无”或“磁极方向”)可以控制的特点。
(2)制作象棋棋子的材料应该是下列常见金属材料中的 铁 (填“铁”“铜”或“铝”)。
11．如图所示，质量均为m的磁环A、B套在同一根光滑圆木杆上，由于磁极间的相互作用，A磁环悬浮，则B磁环对A磁环的作用力F_＝__(填“＞”“＜”或“＝”)mg；若B磁环底面是N极，则A磁环上表面的磁极是_N__极。
12．如图所示，闭合开关使螺线管通电，A螺线管的上端相当于磁体
的_N(北)__极，可以观察到左边弹簧_伸长__，右边弹簧_伸长__。(后两空均填“伸长”“不变”或“缩短”)
13．(2018?本溪)如图是小军设计的短跑比赛“抢跑判断器”。运动员蹲在起跑器上后，工作人员闭合开关S1、S2，发令指示灯亮，运动员抢跑后，R0所受压力变小，电阻变小，电磁铁的磁性________(填“增强”或“减弱”)，其上端的________(填“N”或“S”)极将衔铁吸下，抢跑指示灯________(填“L1”或“L2”)亮，判定运动员抢跑。
增强
N
L2
14．(2019?辽阳)A、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C是两个电磁铁之间的一条磁感线，请标出：
(1)电磁铁间磁感线的方向；
(2)电源右端的极性(用“＋”或“－”表示)；
(3)电磁铁B上方小磁针的N极。
15．(2019?襄阳改编)小明同学在做“探究通电螺线管外围的磁场分布”的实验中：
(1)当他在通电螺线管四周不同位置摆放多枚小磁针，最后静止在如图所示位置。则通电螺线管外部的磁场与 条形 磁体的磁场相似。
(2)当他改变通电螺线管中电流方向后，发现周围每个小磁针转动 180 度角后重新静止下来。
