2021年春人教版九年级物理第二十章 专题训练 电磁作图

第二十章　电与磁
专题训练　电磁作图

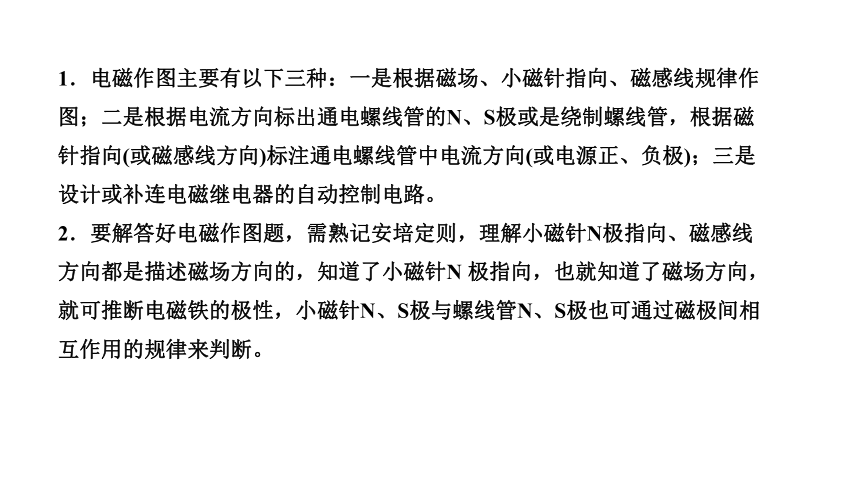

1．电磁作图主要有以下三种：一是根据磁场、小磁针指向、磁感线规律作图；二是根据电流方向标出通电螺线管的N、S极或是绕制螺线管，根据磁针指向(或磁感线方向)标注通电螺线管中电流方向(或电源正、负极)；三是设计或补连电磁继电器的自动控制电路。
2．要解答好电磁作图题，需熟记安培定则，理解小磁针N极指向、磁感线方向都是描述磁场方向的，知道了小磁针N 极指向，也就知道了磁场方向，就可推断电磁铁的极性，小磁针N、S极与螺线管N、S极也可通过磁极间相互作用的规律来判断。

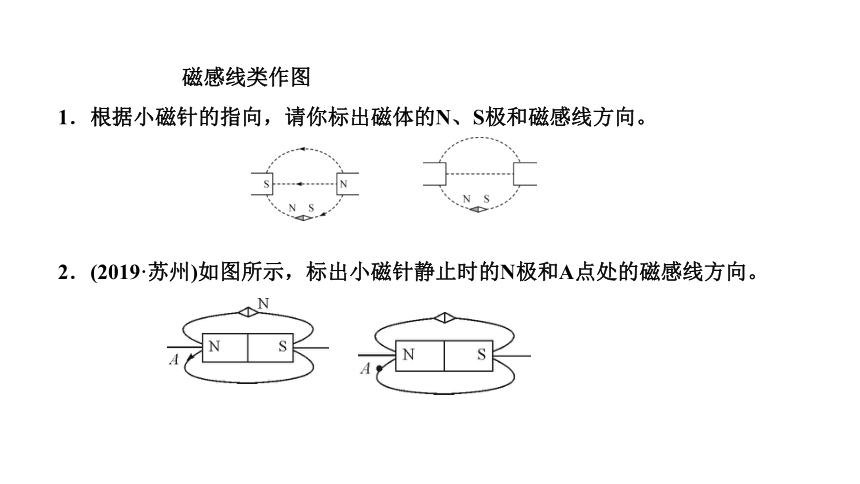

1．根据小磁针的指向，请你标出磁体的N、S极和磁感线方向。
2．(2019·苏州)如图所示，标出小磁针静止时的N极和A点处的磁感线方向。
磁感线类作图

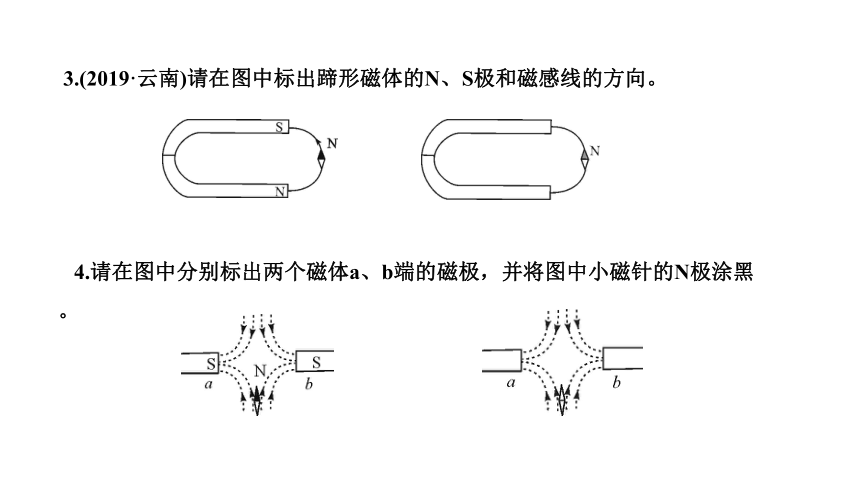

3.(2019·云南)请在图中标出蹄形磁体的N、S极和磁感线的方向。
4.请在图中分别标出两个磁体a、b端的磁极，并将图中小磁针的N极涂黑。

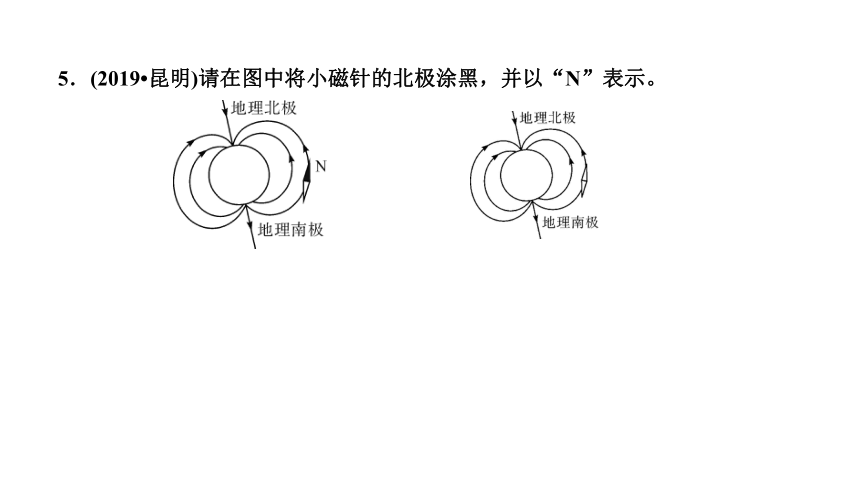

5．(2019?昆明)请在图中将小磁针的北极涂黑，并以“N”表示。

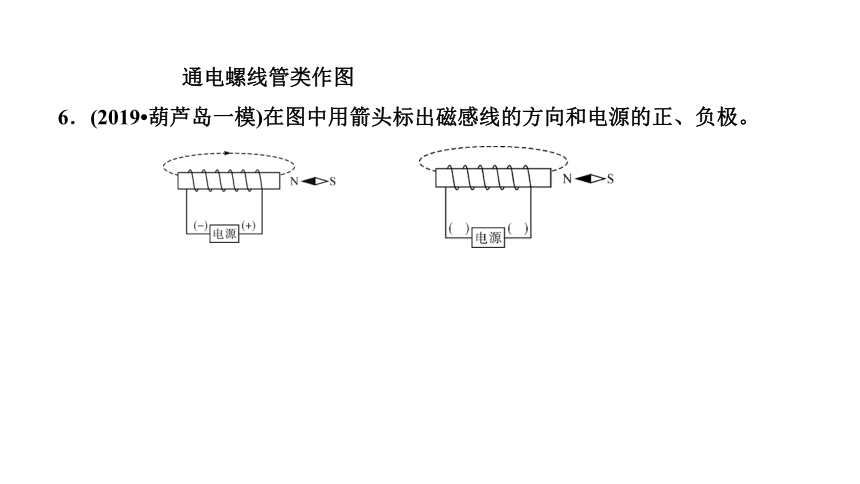

6．(2019?葫芦岛一模)在图中用箭头标出磁感线的方向和电源的正、负极。
通电螺线管类作图

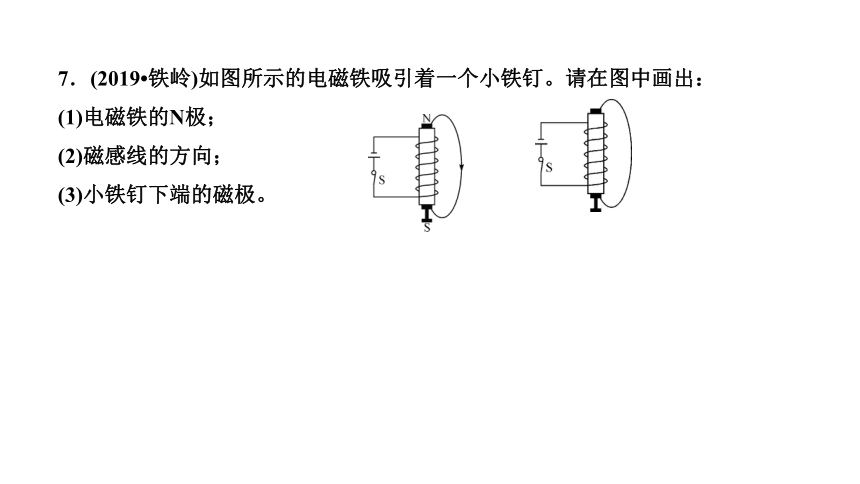

7．(2019?铁岭)如图所示的电磁铁吸引着一个小铁钉。请在图中画出：
(1)电磁铁的N极；
(2)磁感线的方向；
(3)小铁钉下端的磁极。
8．(2019?葫芦岛)如图所示，闭合开关S1、S2，两电磁铁相互吸引，小磁针静止。请标出：
(1)磁感线方向；
(2)电源的正、负极；
(3)小磁针的N极。
9．(2019?营口)如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：
(1)甲通电螺线管的绕法和A点磁感线的方向；
(2)乙通电螺线管电源的正、负极。
10．(2019?铁岭)电磁铁通电后，小磁针静止时的指向如图所示。请标出：
(1)磁感线方向；
(2)电源右侧的极性(用“＋”或“－”表示)；
(3)静止的小磁针右端的极性。
11．(2019?抚顺一模)如图，闭合电路开关S后，发光二极管正常发光，水平桌面上的条形磁铁受到向右的摩擦力。请标出：
(1)电磁铁右端的磁极(用“N”或“S”表示)；
(2)图中磁感线的方向；
(3)条形磁铁右端的磁极(用“N”或“S”表示)。
12．如图所示，当给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止。此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短。请用笔画线代替导线，把电路连接完整(导线不能交叉，弹簧在其弹性范围内)。
电磁铁、电磁继电器类作图
13．为保证桥梁以及过桥车辆的安全，工作人员在桥的入口处安装了“超载检测报警系统”。检测时，当车辆重量小于限定值时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于或等于限定值时，红灯亮、绿灯灭，表示禁止通行。图中压敏电阻的阻值随着压力增大而减小。请用笔画线代替导线完成电路连接。
14．(2019?随州)随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。
15．如图所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向(用箭头表示)。
16．(6分)如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整。要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转。
