等高线

(共25张PPT)
地形图判读
海拔
地面某个地点高出海平面的垂直距离。

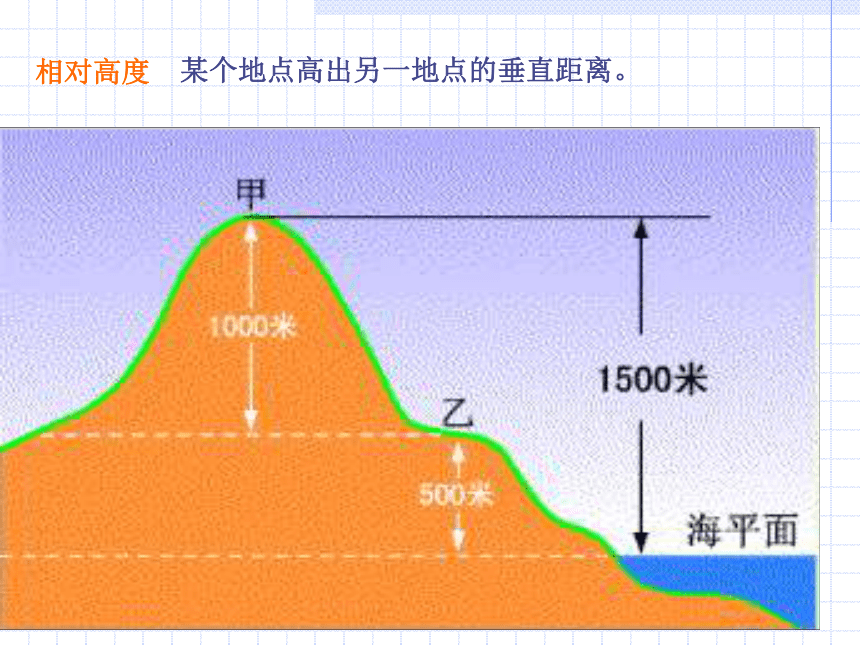

相对高度
某个地点高出另一地点的垂直距离。
试一试在图中找出上下图对应的地形名称。
想一想，等高线是如何绘制出来的？
山顶
山脊
山谷
鞍部
陡崖
你能区别五种地形类型吗
地形
类型
海拔高度
地表起伏
山地
高，一般在500米以上
峰峦起伏。坡度陡峻
平原
低，一般在200米以下
平坦或起伏较小
丘陵
较低。一般在200—500米
有起伏但比较和缓
高原
较高。一般在200米以上
地面平坦，边缘较陡峻
盆地
周围高，中间低，四周有山岭环绕
210
220
230
240
250
260
米
等高线总结
1、有关知识点
①同一等高线上各点高度相同
②相邻两条等高线之间的高度差相等即为等高距
③等高线均为闭合曲线，在图内闭合小圈表示盆地或山地
在大图中看不到等高线的闭合，中断在图边框上
④等高线重叠处，表示陡崖
⑤等高线疏密反映坡度陡缓
等高线越密集表示坡度越陡
等高线越稀疏表示坡度越缓
⑥等高线向高值处弯为山谷（集水线）
等高线向低值处弯为山脊（分水岭）
⑦示坡线表示坡降的方向
⑧ 两个相邻山顶之间的部分叫鞍。鞍是山谷线最高处，山脊线的最低处。
等高线地形图的判读
等高线地形的综合应用
（1）修建拦河大坝
（2）铁路、公路的选线
（3）进行农业规划
A
（ ）
C
图中ABCD四点中，最容易发育成河流的是（ ）
A a
B b
C c
D d
图中MN、XY的交点，在剖面图中是（ ）
A ①③
B ②④
C ①④
D ②③
B
C
读等高线图，等高线数值a>b>c>d，坡度情况是（ ）
A 坡度大致相同
B 丁>丙>乙>甲
C 丁>丙>甲>乙
D 丙>丁>乙>甲
C
C
你能说出各字母代表的地形名称吗？
综合探究
你能画出你们学校或区县的地形图吗？
