上海市徐汇区2021届九年级上学期期末学习能力诊断考试（中考一模）物理试题（含答案）

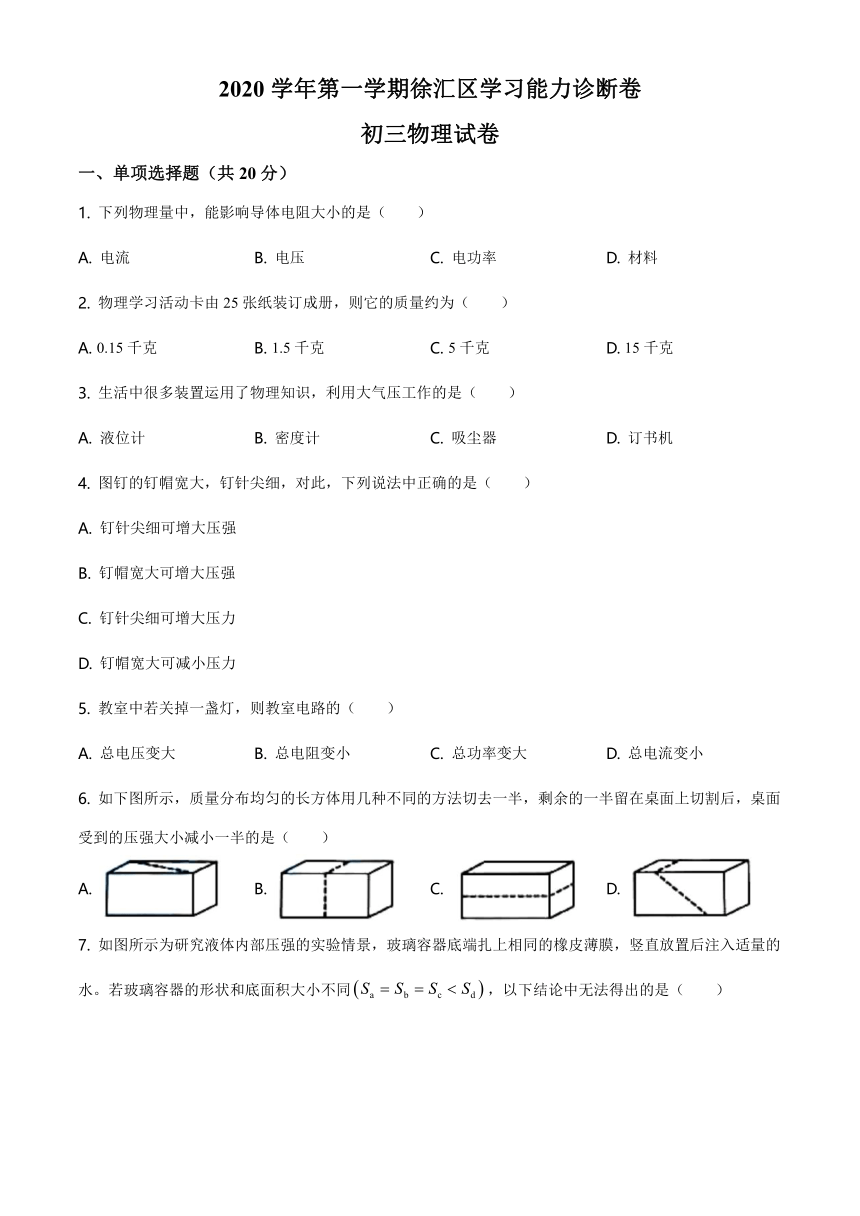

2020学年第一学期徐汇区学习能力诊断卷
初三物理试卷
一、单项选择题（共20分）
1. 下列物理量中，能影响导体电阻大小的是（　　）
A. 电流 B. 电压 C. 电功率 D. 材料
2. 物理学习活动卡由25张纸装订成册，则它的质量约为（　　）
A. 0.15千克 B. 1.5千克 C. 5千克 D. 15千克
3. 生活中很多装置运用了物理知识，利用大气压工作的是（　　）
A. 液位计 B. 密度计 C. 吸尘器 D. 订书机
4. 图钉的钉帽宽大，钉针尖细，对此，下列说法中正确的是（　　）
A. 钉针尖细可增大压强
B. 钉帽宽大可增大压强
C. 钉针尖细可增大压力
D. 钉帽宽大可减小压力
5. 教室中若关掉一盏灯，则教室电路的（　　）
A. 总电压变大 B. 总电阻变小 C. 总功率变大 D. 总电流变小
6. 如下图所示，质量分布均匀的长方体用几种不同的方法切去一半，剩余的一半留在桌面上切割后，桌面受到的压强大小减小一半的是（　　）
A. B. C. D.
7. 如图所示为研究液体内部压强的实验情景，玻璃容器底端扎上相同的橡皮薄膜，竖直放置后注入适量的水。若玻璃容器的形状和底面积大小不同，以下结论中无法得出的是（　　）
A. 液体同一深度处的压强相等
B. 液体内部存在着向各个方向的压强
C. 液体对容器底部的压强不受容器形状的影响
D. 液体对容器底部压强不受容器底面积大小的影响
8. 甲、乙两只完全相同的杯子里盛有水和盐水，将一只鸡蛋先后放入其中，当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图所示。甲、乙两杯底部所受液体的压强分别为p甲、p乙，鸡蛋在甲、乙两杯中受到的浮力分别为F甲、F乙，则（　　）
A. p甲>p乙 F甲=F乙 B. p甲p乙 F甲>F乙 D. p甲9. 在如图所示的电路中，电源电压保持不变，现将电压表并联在电路中，闭合开关S，滑动变阻器滑片P过程中，电压表V示数与电流表A示数的比值变大。则电压表并联位置和滑动变阻器滑片P移动方向正确的是（　　）
A. 电压表并联在电阻两端，滑片P向右移动
B. 电压表并联在电阻两端，滑片P向右移动
C. 电压表并联在电阻两端，滑片P向左移动
D. 电压表并联在电阻两端，滑片P向左移动
10. 如图所示，形状、体积相同的长方体容器甲、乙置于水平地面，盛有a、b两体积相同液体，其密度为和。此时甲、乙对地面的压强分别为p甲、p乙，现将它们顺时转90°，甲、乙对地面压强的变化量分别为p甲、p乙。若p甲>p乙，则（　　）
A. ，p甲一定等于p乙
B. ，p甲可能大于p乙
C. ，p甲可能等于p乙
D. ，p甲一定大于p乙
二、填空题（共24分）
11. 某暖手宝的电路由干电池、开关、发热电阻组成，开关和发热电阻之间是______接的（选填“串联”或“并联”）；标有“”字样的暖手宝正常工作时，需要安装_______节干电池，此时每秒有______焦的电能转化为内能。
12. 冰的密度为0.9103千克/米3，表示每立方米冰的质量为______千克。质量为0.9千克的水凝结成冰之后，冰的质量为______千克，冰的体积为______米3。
13. 某导体两端的电压为2伏，5秒内通过该导体横截面的电荷量为10库，通过该的电流为______安，该导体的电阻为______欧；若将该导体两端的电压调整为6伏，导体的电阻为______欧。
14. 如图所示一薄壁圆柱形容器盛有水，弹簧测力计竖直吊着重为10牛的金属块，将其浸没在水中保持静止，弹簧测力计示数为6牛，此时金属块受到的浮力大小为______牛。剪断细线后金属块开始下沉，在其下沉过程中水对金属块下表面的压力______，金属块受到的浮力______（上述两空均选填“变大”“不变”或“变小”），若不考虑水的阻力，金属块受到的合力大小为______牛。
15. 如图所示，实心均匀正方体甲和乙放置在水平地面上，现沿水平虚线切去上面部分后，甲、乙剩余部分的高度均为h。若此时甲、乙的剩余部分对地面的压力相等，则甲、乙原先的质量m甲______m乙，原先对地面的压强p甲______p乙。（均选填“大于”“等于”或“小于”）。
16. 在如图所示的电路中，、为定值电阻且阻值相等，电源电压保持不变。闭合开关S后，电路正常工作，电压表示数为U，电流表示数为I。一段时间后电路出现故障，若电路中只有一处故障，且只发生在电阻或上。为查搜故障，断开开关将电阻和的位置互换，再闭合开关观察电表示数。请根据信息写出互换前后两电表的示数及其对应的故障。
示例：电压表示数从0变为，电流表示数始终为0，则断路。（写出示例以外的所有情况）
17. 如图（a）为始于宋、辽时期的倒装壶，它没壶盖，某小组同学对它的仿制品进行了研究。他们发现：向壶内注水时，需将它倒置过来，将水从如图（b）所示的壶底小孔处灌入到壶腹内，此时尽管注入较多的水，水也不会从壶嘴漏出。将水倒出时，与平时的茶壶一样，此时水不会从壶底小孔漏出。
根据倒装壶的使用特点，他们绘制了倒装壶的结构图，如图（c）（d）所示，请判断，倒装壶的结构图应该为______图（选填“c”或“d”）。若倒装壶中盛有大约半壶的水量，请在你选定的结构图中，用虚线示意出水在壶中的情况______（包括正放时和倒放时）。
倒装壶正放时，由于注水管高于壶底，水不会从壶底小孔泄出，又因为壶嘴与壶身构成了______，所以水可以从壶嘴倒出。
三、作图题（共8分）
18. 重为4牛的物体A静止在水平面上．在图中用力的图示法画出物体A对地面的压力．
（ ）
19. 在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：（a）电压表测小灯两端的电压；（b）闭合开关，当滑动变阻器的滑片P向左移动时，小灯变亮。
20. 在如图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求开关S闭合后：(a)电流方向如图所示；(b)移动滑动变阻器的滑片P小灯L变暗时，电压表的示数变大。
四、计算题（共28分）
21. 质量为1.56千克的金属块，体积为2×10-4米3，求该金属密度。
22. 在如图所示的电路中，电源电压为6伏且保持不变，定值电阻R1的阻值为10欧，闭合开关S，电流表示数变化了0.3安。求：
(1)通过电阻R1的电流I1；
(2)电阻R2的电功率P2。
23. 相同的柱形容器甲、乙置于水平桌面上，甲中盛有水，乙中盛有酒精。现将A、B两个大小完全相同的实心小球分别放入两容器的液体中，静止后如图所示，B小球一半体积浸在酒精中。（小球密度分别为、，酒精的密度为0.8103千克/米3）。
(1)若甲容器内原装有深度为0.2米的水，求：原来水对甲容器底的压强p水；
(2)若小球B的体积为110-3米3，求：小球B受到的浮力F浮；
(3)若把两个小球对调放入对方容器内（无液体溢出），对调前后液体对容器底部压强的变化量分别为p甲和p乙。求：对调前后液体对容器底部压强的变化量的比值p甲∶p乙。
24. 在如图(a)所示的电路中，电源电压为整数且保持不变，电阻为定值电阻，变阻器上标有“20Ω2A”字样。
(1)若电阻阻值为15欧，闭合开关S，通过电阻的电流为1安，求：两端的电压；
(2)电压表的表盘如图(b)所示，闭合开关S，移动滑动变阻器滑片P，发现电流表示数的范围为0.6~1.5安，求：电源电压U。
五、实验题（共20分）
25. 在“用电流表测电流”实验中，连接电路时，开关应处于______状态，电流表串联在电路中时应使电流从电流表的______接线柱流入；若在实验过程中，电流表指针出现如图所示的现象，其原因是______。滑动变阻器是通过改变______来改变电阻，从而改变电路中的电流。
26. 如图所示的实验情景是探究液体内部压强与______关系，U形管中两管液面的______反映了金属盒所在处液体压强的大小。在“测定物质的密度”实验中，需要测量的物理量是物体的______与______。
27. 小汇做“用电流表、电压表测电阻”的实验，元件均完好，电源电压保持不变，滑动变阻器上标有“50Ω 2A”字样。
①他将电学元件串联后，将电压表并联在电路中，再将滑片移至变阻器的一端。闭合开关，移动变阻器滑片，发现无论怎么移动滑片，电压表和电流表的指针始终如图（a）、（b）所示，产生这种现象的原因可能是______；
②他重新正确连接电路，操作步骤正确。闭合开关时，观察到电压表、电流表示数仍如图（a）、（b）所示，继续移动变阻器的滑片，电压表选择合适的量程，当电压表示数为3.5伏时，电流表示数为0.34安；再次移动变阻器的滑片，使电压表示数达到最大值时，电流表示数变为0.58安。请将下表填写完整（计算电阻时，精确到0.1欧）。
物理量 实验序号 电压（伏） 电流（安） 电阻（欧） ______
1 ______ ______ ______ ______
2 3.5 0.34 ______
3 ______ 0.58 ______
28. 小徐和小汇在学习“浮力”时，根据生活经验，对物体受到浮力大小与哪些因素有关提出猜想并进行了研究。
(1)根据鸡蛋在水中沉底、在盐水中漂浮的现象，他们猜想浮力的大小可能与______有关；根据游泳时的感觉，他们猜想浮力的大小可能与物体浸入液体的深度，以及物体浸入液体的体积有关。
(2)为了验证猜想，他们用力传感器将一长方体金属块悬挂在空量筒中，如图所示，然后逐次向容器中注入液体A，测出金属块下表面到液面的距离即金属块浸入液体的深度h，计算出金属块浸入液体的体积V和金属块受到的浮力F，把实验数据记录在表一中。
为了进一步探究，他们还换用了液体B重复实验，并把实验数据记录在表二中。（液体A、B密度分别为、，）
表一：将金属块浸入液体A中
实验序号 浸入深度h（厘米） 浸入的体积V（厘米3） 浮力F（牛）
1 2.0 12 012
2 6.0 36 0.36
3 10.0 60 0.60
4 15.0 60 0.60
表二：将金属块浸入液体B中
实验序号 浸入的深度h（厘米） 浸入的体积V（厘米3） 浮力F（牛）
5 2.0 12 0.10
6 6.0 36 0.30
7 10.0 60 0.50
8 15.0

（a）小汇分析比较实验序号1、2、3的F和V、h的数据后，得出初步结论：同一物体浸入同一液体中，F与V成正比，而且F与h成正比；小徐分析比较实验序号______的数据，认为小汇的结论存在问题，请写出小徐观点的依据______；
（b）请补全实验序号8中的数据；______、______；
（c）他们分析比较表一和表二中的数据，得出结论：同一物体浸入不同液体中：______；
(3)他们交流后，认为上述得出的结论还不够完善，需要增加一次实验进行论证，下列为案中你建议采用方案______。
A.仍用上述金属块，浸入密度不同的液体C中，重复实验
B.仍用上述金属块，增加金属块浸入液体A或B中的深度进行实验
C.换用其他物质（如其他材质金属块），仍在液体A或B中进行实验
2020学年第一学期徐汇区学习能力诊断卷
初三物理试卷
一、单项选择题（共20分）
1. 下列物理量中，能影响导体电阻大小的是（　　）
A. 电流 B. 电压 C. 电功率 D. 材料
【答案】D
2. 物理学习活动卡由25张纸装订成册，则它的质量约为（　　）
A. 0.15千克 B. 1.5千克 C. 5千克 D. 15千克
【答案】A
3. 生活中很多装置运用了物理知识，利用大气压工作的是（　　）
A. 液位计 B. 密度计 C. 吸尘器 D. 订书机
【答案】C
4. 图钉的钉帽宽大，钉针尖细，对此，下列说法中正确的是（　　）
A. 钉针尖细可增大压强
B. 钉帽宽大可增大压强
C. 钉针尖细可增大压力
D. 钉帽宽大可减小压力
【答案】A
5. 教室中若关掉一盏灯，则教室电路的（　　）
A. 总电压变大 B. 总电阻变小 C. 总功率变大 D. 总电流变小
【答案】D
6. 如下图所示，质量分布均匀的长方体用几种不同的方法切去一半，剩余的一半留在桌面上切割后，桌面受到的压强大小减小一半的是（　　）
A. B. C. D.
【答案】C
7. 如图所示为研究液体内部压强的实验情景，玻璃容器底端扎上相同的橡皮薄膜，竖直放置后注入适量的水。若玻璃容器的形状和底面积大小不同，以下结论中无法得出的是（　　）
A. 液体同一深度处的压强相等
B. 液体内部存在着向各个方向的压强
C. 液体对容器底部的压强不受容器形状的影响
D. 液体对容器底部压强不受容器底面积大小的影响
【答案】B
8. 甲、乙两只完全相同的杯子里盛有水和盐水，将一只鸡蛋先后放入其中，当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图所示。甲、乙两杯底部所受液体的压强分别为p甲、p乙，鸡蛋在甲、乙两杯中受到的浮力分别为F甲、F乙，则（　　）
A. p甲>p乙 F甲=F乙 B. p甲p乙 F甲>F乙 D. p甲【答案】D
9. 在如图所示的电路中，电源电压保持不变，现将电压表并联在电路中，闭合开关S，滑动变阻器滑片P过程中，电压表V示数与电流表A示数的比值变大。则电压表并联位置和滑动变阻器滑片P移动方向正确的是（　　）
A. 电压表并联在电阻两端，滑片P向右移动
B. 电压表并联在电阻两端，滑片P向右移动
C. 电压表并联在电阻两端，滑片P向左移动
D. 电压表并联在电阻两端，滑片P向左移动
【答案】B
10. 如图所示，形状、体积相同的长方体容器甲、乙置于水平地面，盛有a、b两体积相同液体，其密度为和。此时甲、乙对地面的压强分别为p甲、p乙，现将它们顺时转90°，甲、乙对地面压强的变化量分别为p甲、p乙。若p甲>p乙，则（　　）
A. ，p甲一定等于p乙
B. ，p甲可能大于p乙
C. ，p甲可能等于p乙
D. ，p甲一定大于p乙
【答案】C
二、填空题（共24分）
11. 某暖手宝的电路由干电池、开关、发热电阻组成，开关和发热电阻之间是______接的（选填“串联”或“并联”）；标有“”字样的暖手宝正常工作时，需要安装_______节干电池，此时每秒有______焦的电能转化为内能。
【答案】 (1). 串联 (2). 3 (3). 9
12. 冰的密度为0.9103千克/米3，表示每立方米冰的质量为______千克。质量为0.9千克的水凝结成冰之后，冰的质量为______千克，冰的体积为______米3。
【答案】 (1). (2). 0.9 (3).
13. 某导体两端的电压为2伏，5秒内通过该导体横截面的电荷量为10库，通过该的电流为______安，该导体的电阻为______欧；若将该导体两端的电压调整为6伏，导体的电阻为______欧。
【答案】 (1). 2 (2). 1 (3). 1
14. 如图所示一薄壁圆柱形容器盛有水，弹簧测力计竖直吊着重为10牛的金属块，将其浸没在水中保持静止，弹簧测力计示数为6牛，此时金属块受到的浮力大小为______牛。剪断细线后金属块开始下沉，在其下沉过程中水对金属块下表面的压力______，金属块受到的浮力______（上述两空均选填“变大”“不变”或“变小”），若不考虑水的阻力，金属块受到的合力大小为______牛。
【答案】 (1). 4 (2). 变大 (3). 不变 (4). 6
15. 如图所示，实心均匀正方体甲和乙放置在水平地面上，现沿水平虚线切去上面部分后，甲、乙剩余部分的高度均为h。若此时甲、乙的剩余部分对地面的压力相等，则甲、乙原先的质量m甲______m乙，原先对地面的压强p甲______p乙。（均选填“大于”“等于”或“小于”）。
【答案】 (1). > (2). <
16. 在如图所示的电路中，、为定值电阻且阻值相等，电源电压保持不变。闭合开关S后，电路正常工作，电压表示数为U，电流表示数为I。一段时间后电路出现故障，若电路中只有一处故障，且只发生在电阻或上。为查搜故障，断开开关将电阻和的位置互换，再闭合开关观察电表示数。请根据信息写出互换前后两电表的示数及其对应的故障。
示例：电压表示数从0变为，电流表示数始终为0，则断路。（写出示例以外的所有情况）
【答案】见解析
17. 如图（a）为始于宋、辽时期的倒装壶，它没壶盖，某小组同学对它的仿制品进行了研究。他们发现：向壶内注水时，需将它倒置过来，将水从如图（b）所示的壶底小孔处灌入到壶腹内，此时尽管注入较多的水，水也不会从壶嘴漏出。将水倒出时，与平时的茶壶一样，此时水不会从壶底小孔漏出。
根据倒装壶的使用特点，他们绘制了倒装壶的结构图，如图（c）（d）所示，请判断，倒装壶的结构图应该为______图（选填“c”或“d”）。若倒装壶中盛有大约半壶的水量，请在你选定的结构图中，用虚线示意出水在壶中的情况______（包括正放时和倒放时）。
倒装壶正放时，由于注水管高于壶底，水不会从壶底小孔泄出，又因为壶嘴与壶身构成了______，所以水可以从壶嘴倒出。
【答案】 (1). d (2). (3). 连通器
三、作图题（共8分）
18. 重为4牛的物体A静止在水平面上．在图中用力的图示法画出物体A对地面的压力．
（ ）
【答案】
19. 在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：（a）电压表测小灯两端的电压；（b）闭合开关，当滑动变阻器的滑片P向左移动时，小灯变亮。
【答案】
20. 在如图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求开关S闭合后：(a)电流方向如图所示；(b)移动滑动变阻器的滑片P小灯L变暗时，电压表的示数变大。
【答案】
四、计算题（共28分）
21. 质量为1.56千克的金属块，体积为2×10-4米3，求该金属密度。
【答案】7.8×103kg/m3
22. 在如图所示的电路中，电源电压为6伏且保持不变，定值电阻R1的阻值为10欧，闭合开关S，电流表示数变化了0.3安。求：
(1)通过电阻R1的电流I1；
(2)电阻R2的电功率P2。
【答案】(1)0.6A；(2)1.8W
23. 相同的柱形容器甲、乙置于水平桌面上，甲中盛有水，乙中盛有酒精。现将A、B两个大小完全相同的实心小球分别放入两容器的液体中，静止后如图所示，B小球一半体积浸在酒精中。（小球密度分别为、，酒精的密度为0.8103千克/米3）。
(1)若甲容器内原装有深度为0.2米的水，求：原来水对甲容器底的压强p水；
(2)若小球B的体积为110-3米3，求：小球B受到的浮力F浮；
(3)若把两个小球对调放入对方容器内（无液体溢出），对调前后液体对容器底部压强的变化量分别为p甲和p乙。求：对调前后液体对容器底部压强的变化量的比值p甲∶p乙。
【答案】(1)1960Pa；(2)3.92N；(3)3∶2
24. 在如图(a)所示的电路中，电源电压为整数且保持不变，电阻为定值电阻，变阻器上标有“20Ω2A”字样。
(1)若电阻阻值为15欧，闭合开关S，通过电阻的电流为1安，求：两端的电压；
(2)电压表的表盘如图(b)所示，闭合开关S，移动滑动变阻器滑片P，发现电流表示数的范围为0.6~1.5安，求：电源电压U。
【答案】(1) ；(2)
五、实验题（共20分）
25. 在“用电流表测电流”实验中，连接电路时，开关应处于______状态，电流表串联在电路中时应使电流从电流表的______接线柱流入；若在实验过程中，电流表指针出现如图所示的现象，其原因是______。滑动变阻器是通过改变______来改变电阻，从而改变电路中的电流。
【答案】 (1). 断开 (2). 正 (3). 电流表量程太小，电流大于电流表量程 (4). 电阻丝接入电路中长度
26. 如图所示的实验情景是探究液体内部压强与______关系，U形管中两管液面的______反映了金属盒所在处液体压强的大小。在“测定物质的密度”实验中，需要测量的物理量是物体的______与______。
【答案】 (1). 液体密度 (2). 高度差 (3). 质量 (4). 体积
27. 小汇做“用电流表、电压表测电阻”的实验，元件均完好，电源电压保持不变，滑动变阻器上标有“50Ω 2A”字样。
①他将电学元件串联后，将电压表并联在电路中，再将滑片移至变阻器的一端。闭合开关，移动变阻器滑片，发现无论怎么移动滑片，电压表和电流表的指针始终如图（a）、（b）所示，产生这种现象的原因可能是______；
②他重新正确连接电路，操作步骤正确。闭合开关时，观察到电压表、电流表示数仍如图（a）、（b）所示，继续移动变阻器的滑片，电压表选择合适的量程，当电压表示数为3.5伏时，电流表示数为0.34安；再次移动变阻器的滑片，使电压表示数达到最大值时，电流表示数变为0.58安。请将下表填写完整（计算电阻时，精确到0.1欧）。
物理量 实验序号 电压（伏） 电流（安） 电阻（欧） ______
1 ______ ______ ______ ______
2 3.5 0.34 ______
3 ______ 0.58 ______
【答案】 (1). 滑动变阻器全部阻值接入电路中 (2). 平均值（Ω） (3). 1.0 (4). 0.10 (5). 10.0 (6). 10.2 (7). 10.3 (8). 6.0 (9). 10.3
28. 小徐和小汇在学习“浮力”时，根据生活经验，对物体受到浮力大小与哪些因素有关提出猜想并进行了研究。
(1)根据鸡蛋在水中沉底、在盐水中漂浮的现象，他们猜想浮力的大小可能与______有关；根据游泳时的感觉，他们猜想浮力的大小可能与物体浸入液体的深度，以及物体浸入液体的体积有关。
(2)为了验证猜想，他们用力传感器将一长方体金属块悬挂在空量筒中，如图所示，然后逐次向容器中注入液体A，测出金属块下表面到液面的距离即金属块浸入液体的深度h，计算出金属块浸入液体的体积V和金属块受到的浮力F，把实验数据记录在表一中。
为了进一步探究，他们还换用了液体B重复实验，并把实验数据记录在表二中。（液体A、B密度分别为、，）
表一：将金属块浸入液体A中
实验序号 浸入深度h（厘米） 浸入的体积V（厘米3） 浮力F（牛）
1 2.0 12 012
2 6.0 36 0.36
3 10.0 60 0.60
4 15.0 60 0.60
表二：将金属块浸入液体B中
实验序号 浸入的深度h（厘米） 浸入的体积V（厘米3） 浮力F（牛）
5 2.0 12 0.10
6 6.0 36 0.30
7 10.0 60 0.50
8 15.0

（a）小汇分析比较实验序号1、2、3的F和V、h的数据后，得出初步结论：同一物体浸入同一液体中，F与V成正比，而且F与h成正比；小徐分析比较实验序号______的数据，认为小汇的结论存在问题，请写出小徐观点的依据______；
（b）请补全实验序号8中的数据；______、______；
（c）他们分析比较表一和表二中的数据，得出结论：同一物体浸入不同液体中：______；
(3)他们交流后，认为上述得出的结论还不够完善，需要增加一次实验进行论证，下列为案中你建议采用方案______。
A.仍用上述金属块，浸入密度不同的液体C中，重复实验
B.仍用上述金属块，增加金属块浸入液体A或B中的深度进行实验
C.换用其他物质（如其他材质金属块），仍在液体A或B中进行实验
【答案】 (1). 液体密度 (2). 3和4 (3). V相同，F不随h变化而变化 (4). 60 (5). 0.50 (6). F与V的比值不同，且密度越大，比值越大 (7). A
