第6节电能的利用(第一课时)

(共29张PPT)

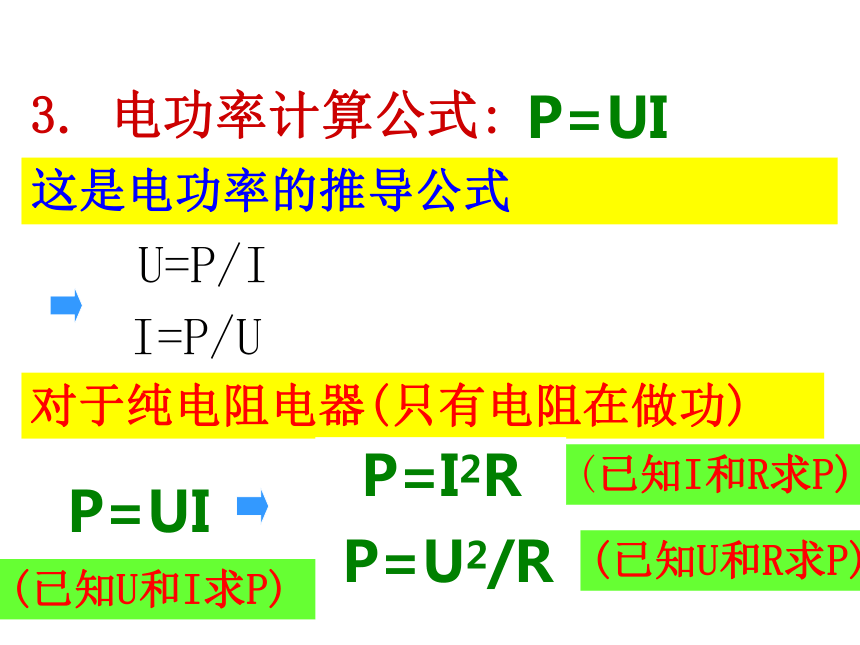

3. 电功率计算公式:
P=UI
这是电功率的推导公式
U=P/I
I=P/U
对于纯电阻电器(只有电阻在做功)
P=UI
P=U2/R
P=I2R
(已知I和R求P)
(已知U和R求P)
(已知U和I求P)
P=W/t
P=IU
定义公式
推导公式

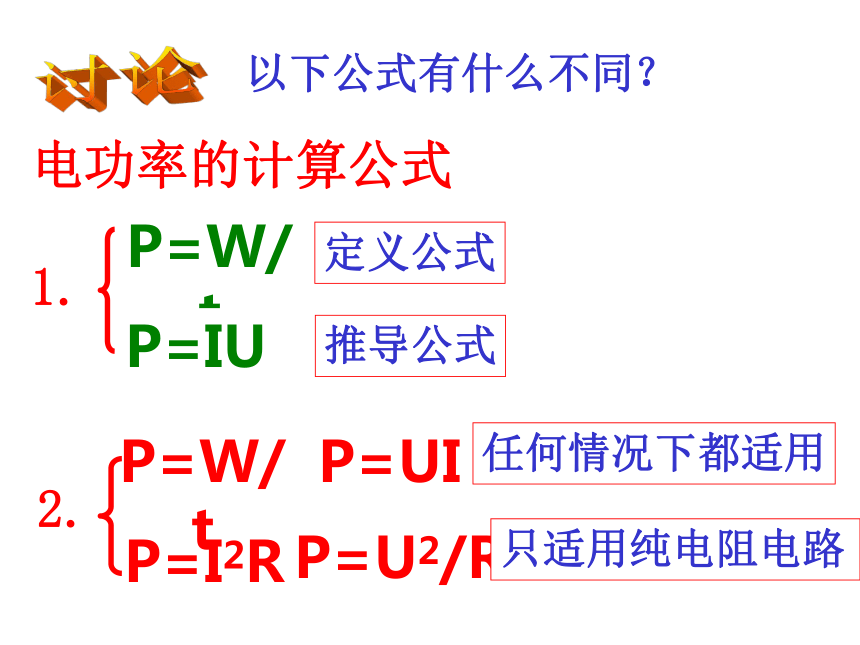

以下公式有什么不同？
P=W/t
P=UI
P=I2R
P=U2/R
电功率的计算公式
1.
2.
任何情况下都适用
只适用纯电阻电路

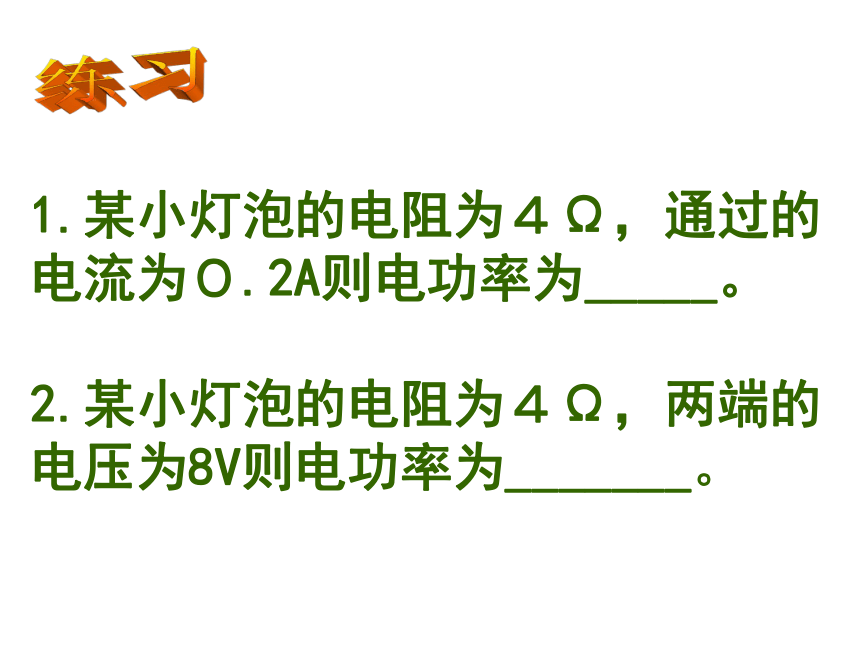

1.某小灯泡的电阻为４Ω，通过的电流为０.2A则电功率为_____。
2.某小灯泡的电阻为４Ω，两端的电压为8V则电功率为_______。

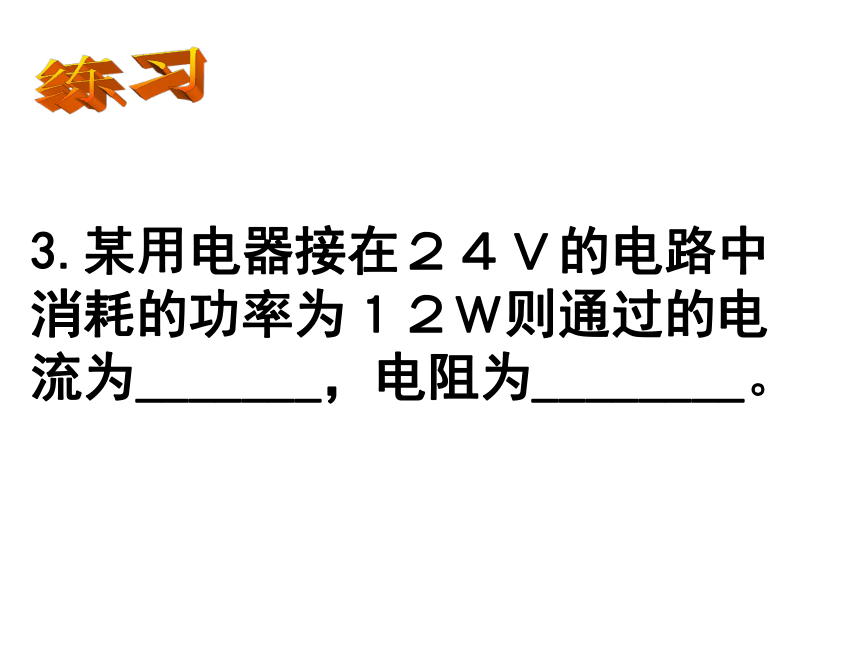

3.某用电器接在２４Ｖ的电路中消耗的功率为１２Ｗ则通过的电流为_______，电阻为________。　　　

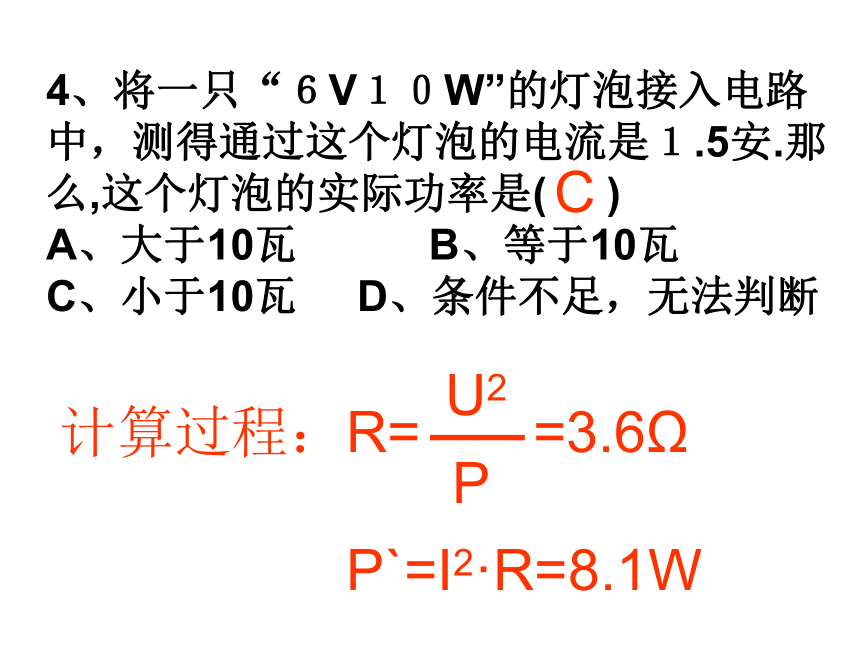

4、将一只“６V１０W”的灯泡接入电路中，测得通过这个灯泡的电流是１.5安.那么,这个灯泡的实际功率是( )
A、大于10瓦 B、等于10瓦
C、小于10瓦 D、条件不足，无法判断
C
计算过程：R= =3.6Ω
　　　　　
P`=I2·R=8.1W
U2
P

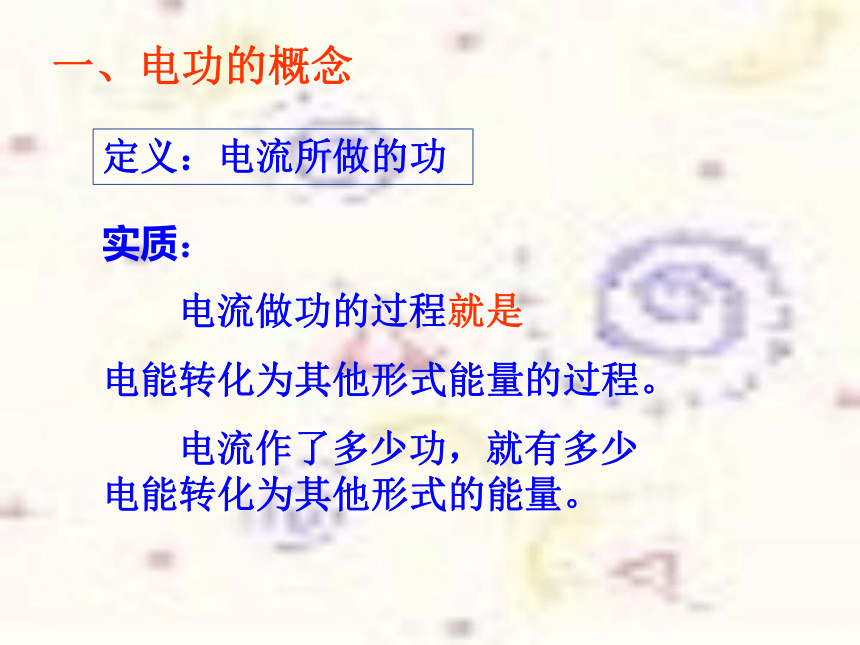

定义：电流所做的功
实质：
电流做功的过程就是
电能转化为其他形式能量的过程。
电流作了多少功，就有多少电能转化为其他形式的能量。
一、电功的概念

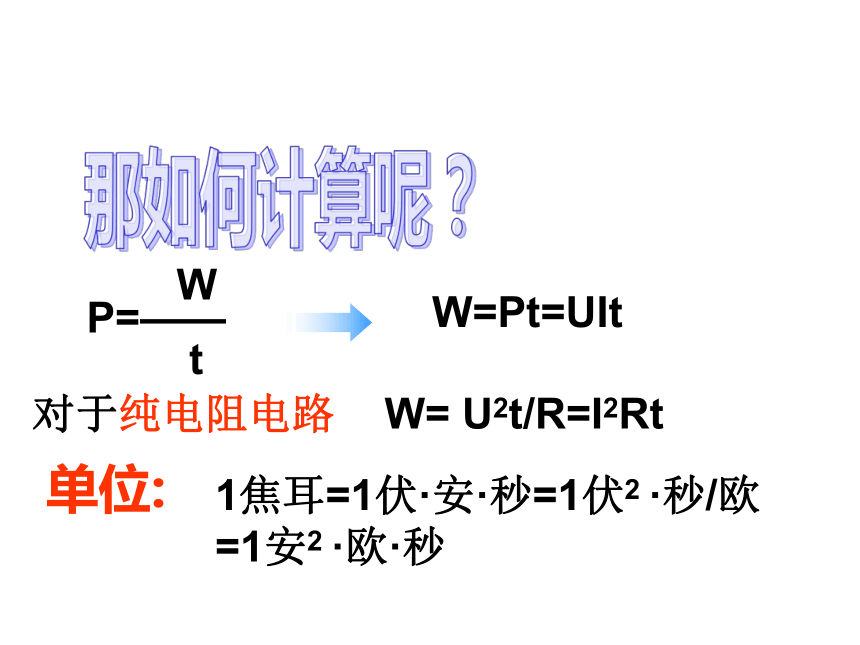

P=——
W
t
W=Pt=UIt
1焦耳=1伏·安·秒=1伏2 ·秒/欧
=1安2 ·欧·秒
W= U2t/R=I2Rt
对于纯电阻电路，
单位:

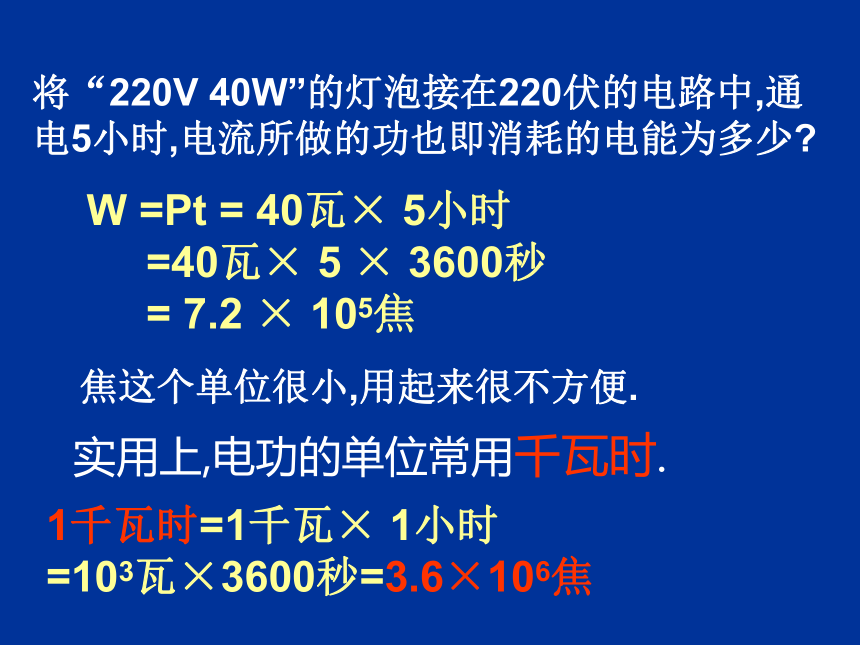

将“220V 40W”的灯泡接在220伏的电路中,通电5小时,电流所做的功也即消耗的电能为多少
W =Pt = 40瓦× 5小时
=40瓦× 5 × 3600秒
= 7.2 × 105焦
焦这个单位很小,用起来很不方便.
实用上,电功的单位常用千瓦时.
1千瓦时=1千瓦× 1小时
=103瓦×3600秒=3.6×106焦
1度（1千瓦时）电可以让：
普通的电视机工作8小时
家里的电灯使用25小时
节能灯使用100小时
空调工作1小时
电饭锅使用1小时
思考
有台电风扇,因为铭牌被磨损,看不出它的功率有多大。你能测它的功率吗？
测量原理(公式)：
需要测量的数据：
需要的测量工具：
P=——
W
t
时间t和这段时间内消耗的电能W
钟表和电能表
俗称：电度表
又称：千瓦时计（KW·h）
现在你知道我们是干什么的了吧？
计量用电器在一段时间里消耗的电能.
电能表读数
利用电能表计算每月的用电量
二月 三月
例:小明家的电能表上标有如图所示的字样，则正常情况下小明家用电器的最大功率不能超过______W。若他家电视机的功率为200W，平均每天使用2h，则一个月他家的电视机耗电_______kW.h(一个月按30天计算)
2200
12
想一想:我们如果要测量某一灯泡发光时的实际功率那怎么办
怎么设计实验 并画出电 路图.
1.实验设计中需要加入滑动变阻器吗？为什么？
答：为了能连续改变小灯泡两 端的电压使其达到一定值，于是要加入滑动变阻器。
2.怎样连接小灯泡与滑动变阻器？为什么？
答：为了能用滑动变阻器改变电路中的电流，从而改变小灯泡两端的电压，所以让滑动变阻器与小灯泡串联。
3.实验中应该测量几个量？
答：根据公式P=UI，要测量小灯泡的电功率必须测量小灯泡两端的电压U以及流过小灯泡的电流I。
4.电流表、电压表应分别连在什么位置上？
答：因为要测小灯泡两端的电压以及流过小灯泡的电流，所以电压表应与小灯泡并联，电流表应与小灯泡串联。
5.滑动变阻器的滑片在闭合开关前应该放在什么位置？为什么？
答：滑动变阻器的滑片在闭合开关前应该放在使滑动变阻器连入电路的电阻值最大的位置，这样起到保护电路的作用。
进行实验
1、电流做功的实质是 能转化为 能的过程，电流通过用电器做了 ，就表明这个用电器 。
电功率是反映电流做功 的量，国际单位 。
电
其它形式
多少功
快慢
瓦特
2、1度电可供“220V 、40W”的电灯正常工作 小时。
一个“220V 2.5A”的电能表,最多可把 盏“220V 60W”
连入电路中.
10
9
消耗了多少电能
３、电风扇、白炽灯、电烙铁三种用电器上都标有“220Ｖ 60Ｗ”的字样，正常工作时，相同的时间内消耗的电能（ ）
A、电风扇最多 B、白炽灯最多
C、电烙铁最多 D、三者一样多
4、电路中正在使用的两盏白炽灯，若甲灯比乙灯亮，则（　　）
Ａ、甲灯灯丝的电阻一定比乙灯大。
Ｂ、甲灯两端的电压一定比乙灯大。
Ｃ、通过甲灯的电流一定比乙灯大。
Ｄ、甲灯的实际功率一定比乙灯大。
D
D
3、下列单位，不属于电功单位的是 （ ）
A、度 B、伏2/欧 C、焦 D、 安2·欧·秒
4、“220V 25W”、“110V 25W” 两盏电灯正常工作时，哪盏电灯较亮？ （ ）
A、“220V 25W” B、 “110V 25W”
C、一样亮 D、 条件不足，无法判断
B
C
4、一个家用电能表的盘面上标有“3000R／kWh”字样，它表示 ；
若用这个电能表测某用电器的功率时，转盘在3min内转了15转，则电流所做的功是 kWh= J，这个用电器的功率是 W。
５、下表所示为国产某型全自动洗衣机说明书所列的主要数据，由此表可知：
额定电压220V 额定洗衣、脱水容量3kg
额定频率50Hz 整机质量33kg
额定洗衣、脱水功率440W 外形尺543mm×550mm×320mm
(1)这台洗衣机在额定电压下洗衣、脱水时，通过洗衣机的电流是 A；
(2)如洗衣、脱水的时间为30min，这台洗衣机耗电 kWh。
