第7节电热器

(共21张PPT)
电热器
第三章 第7节
1、电流通过电热水壶时，能量的形式发生了怎样的转化？
电能 内能

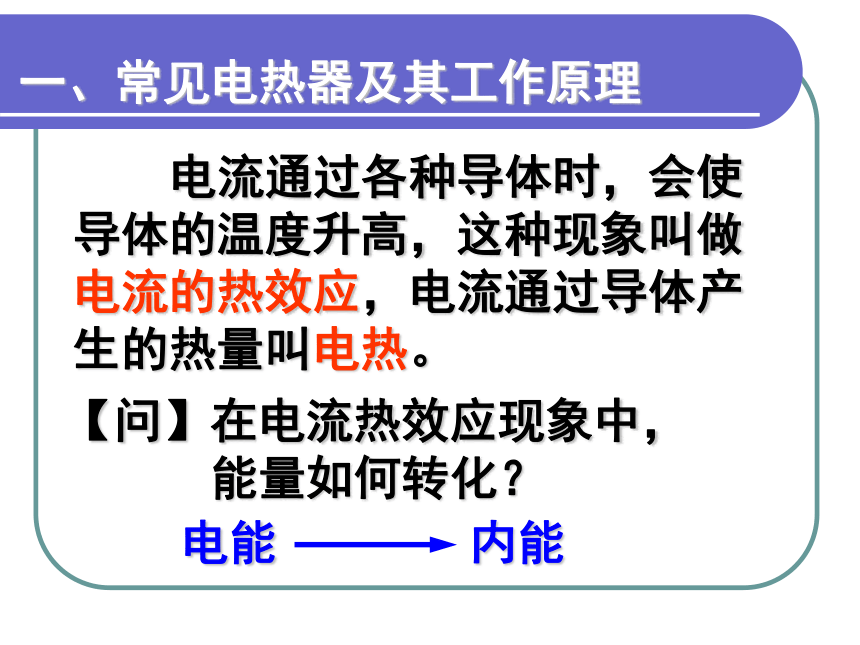

一、常见电热器及其工作原理
电流通过各种导体时，会使导体的温度升高，这种现象叫做电流的热效应，电流通过导体产生的热量叫电热。
【问】在电流热效应现象中，
能量如何转化？
电能 内能

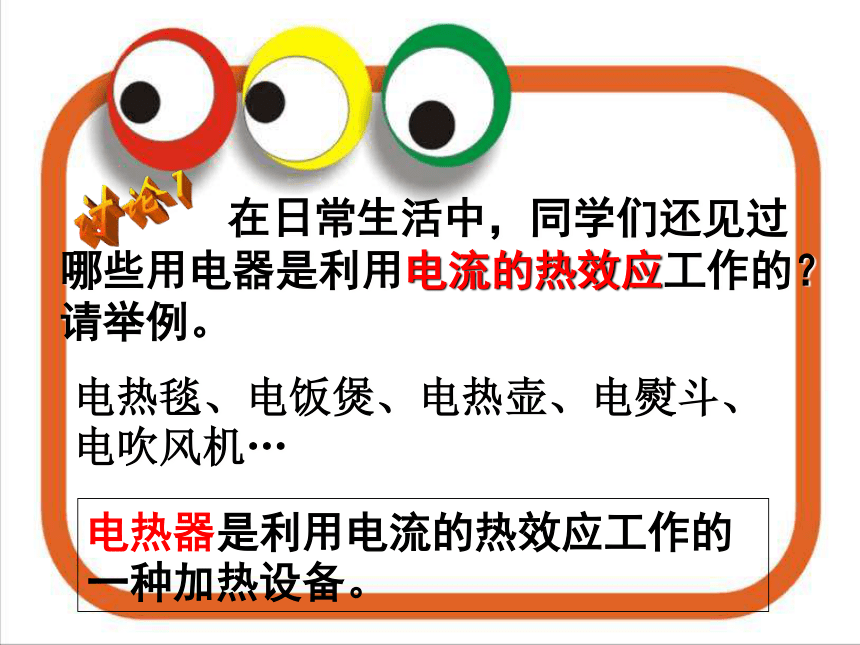

在日常生活中，同学们还见过哪些用电器是利用电流的热效应工作的？请举例。
电热毯、电饭煲、电热壶、电熨斗、电吹风机…
电热器是利用电流的热效应工作的一种加热设备。

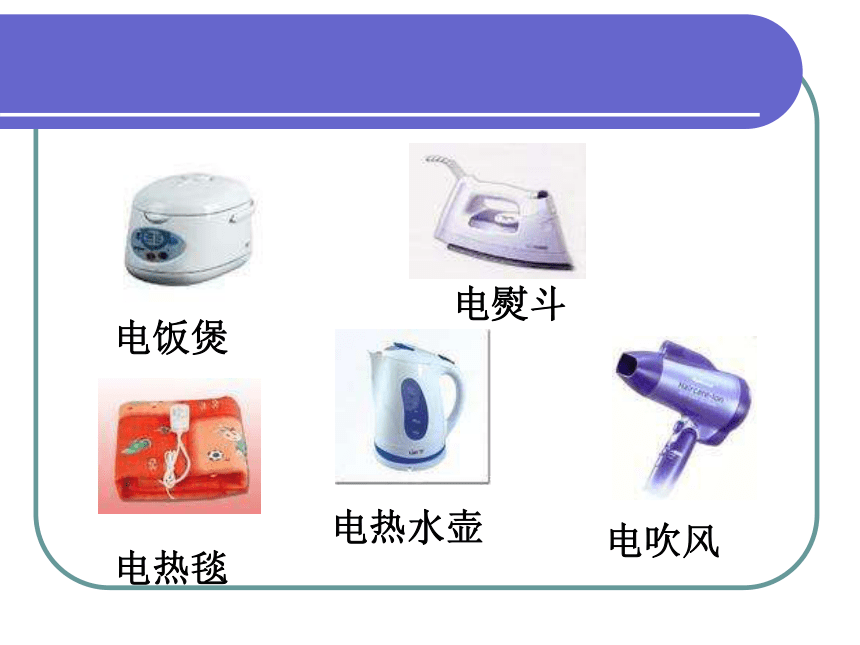

电饭煲
电熨斗
电热毯
电热水壶
电吹风

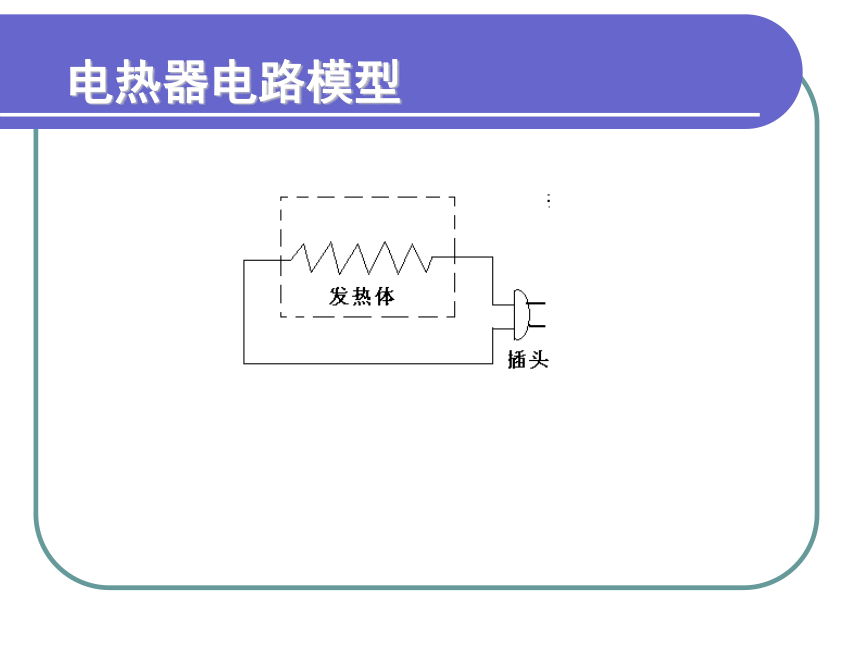

电热器电路模型

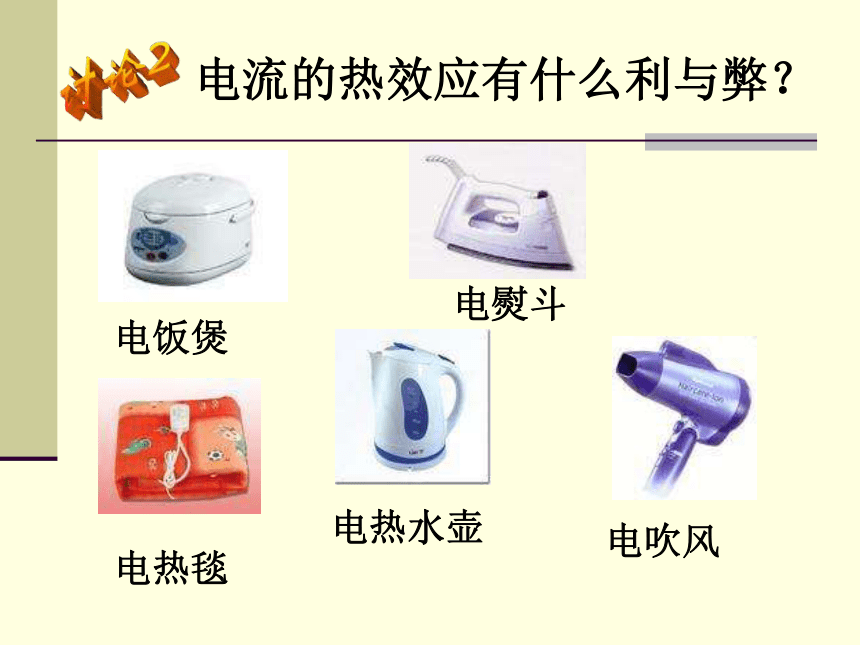

电流的热效应有什么利与弊？
电饭煲
电熨斗
电热毯
电热水壶
电吹风
二、研究电热大小的影响因素
电流通过导体产生的热的多少与哪些因素有关呢？
电流、电阻、通电时间
实验电路
实验结论：
电热大小与电流、电阻和通电时
间有关，且电流越大，
电阻越大，通电时间
越长，电热越大 。
三、电热的计算——焦耳定律
焦耳定律的内容：
电流通过导体产生的热量（电热），跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
公式：Q=I2Rt
电饭锅接入电路时，电饭锅和导线中都有电流通过，因此都要发热。可实际上是电饭锅变得很热，而导线的发热却觉察不出。这是什么原因？
有一种新型的吹具叫做电压力锅，它用电加热，又具有压力锅的优点。如图所示是一只压力锅的铭牌，问该压力锅正常工作15分钟能够产生多少热量？
ψ商标 　 电压力锅
额定电压：220V~ 额定容量：5.0L
额定频率：50Hz 额定功率：900W
集团有限公司 制造
产地：湖北武汉 地址：武汉市新华下路211号
电话：027-85876363
电热器的发热体材料的熔点和电阻有什么要求？运用焦耳定律解释。
练习一
基础知识：
1.两根电阻丝的阻值之比是1：2，通过它们的电流之比是2：1，在相同的时间内，两个导体产生热量之比是（ ）
A.1：2 B.2：1 C.1：1 D.4：1
2.已知R1:R2=3:2，把它们并联在电路中，I1：I2= ，U1：U2= 两个电阻消耗功率之比P1：P2= ，在相同的时间内，电流通过R1，R2所之比 W1：W2= 产生的热量之比 Q1：Q2= 。
2：3
1：1
2：3
2：3
2：3
B
练习二
深化提高：
1阻值为R的电阻丝接在电源上，6分钟烧开一壶水，现用两根同样的电阻丝串联后，接到统一电源后，烧开同一壶水，需要的时间是（ ）
A.3分 B.6分 C.12分 D.24分
