一．选择题（共10小题）

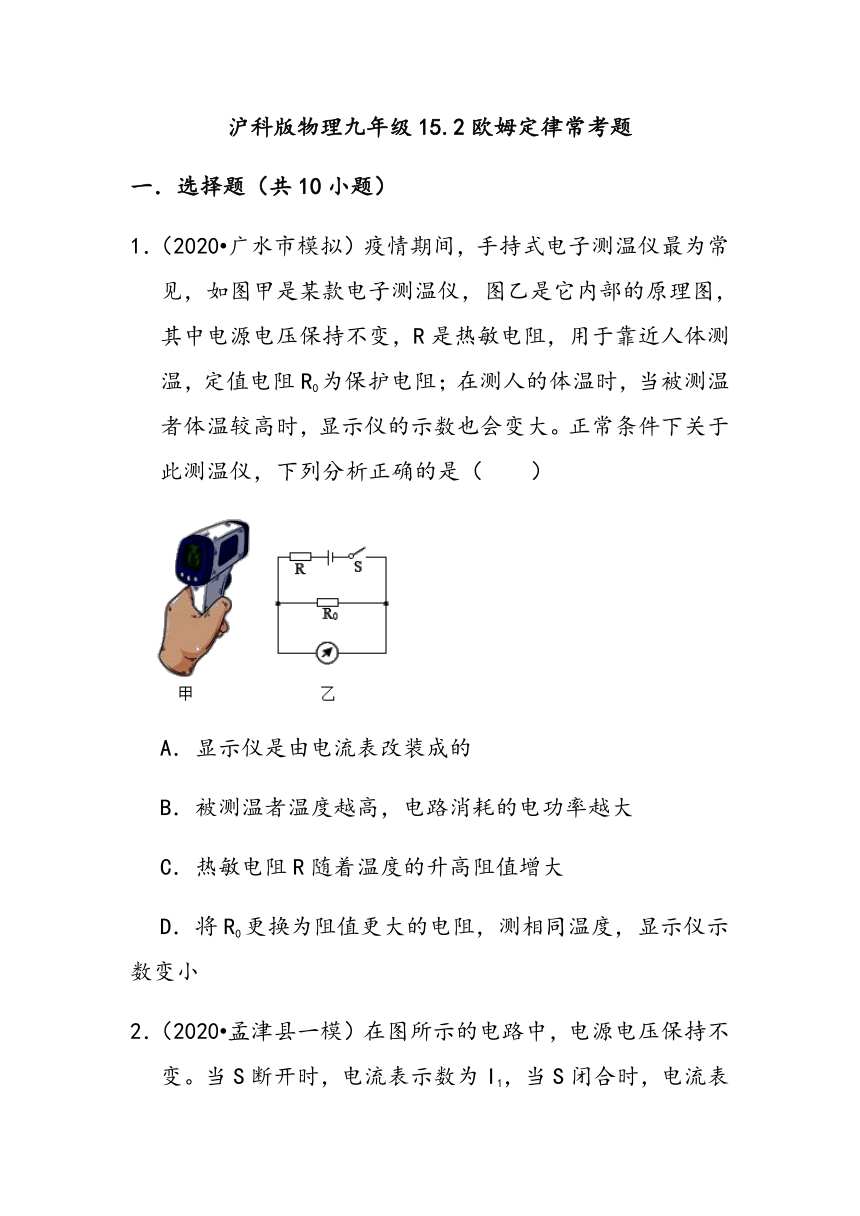

1．（2020?广水市模拟）疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（　　）
A．显示仪是由电流表改装成的
B．被测温者温度越高，电路消耗的电功率越大
C．热敏电阻R随着温度的升高阻值增大
D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小

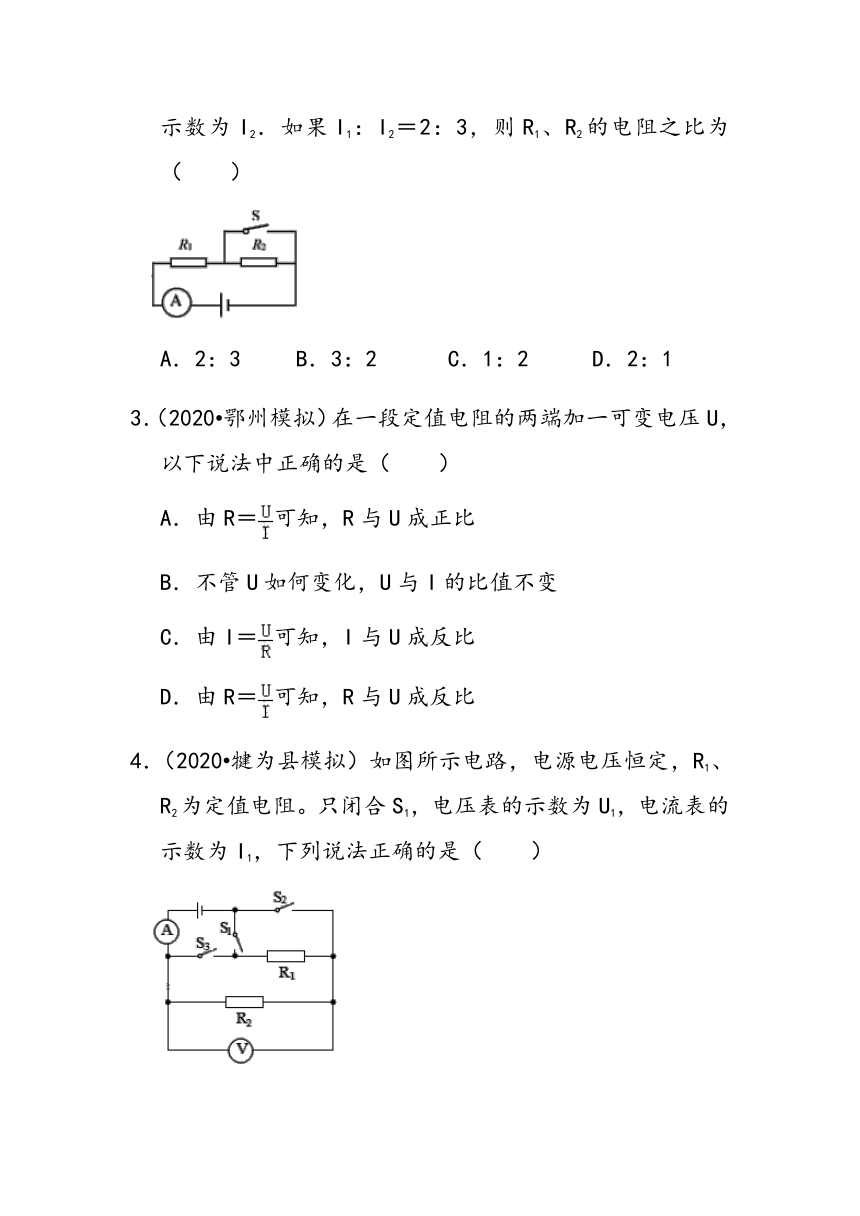

2．（2020?孟津县一模）在图所示的电路中，电源电压保持不变。当S断开时，电流表示数为I1，当S闭合时，电流表示数为I2．如果I1：I2＝2：3，则R1、R2的电阻之比为（　　）
A．2：3
B．3：2
C．1：2
D．2：1
3．（2020?鄂州模拟）在一段定值电阻的两端加一可变电压U，以下说法中正确的是（　　）
A．由R＝可知，R与U成正比
B．不管U如何变化，U与I的比值不变
C．由I＝可知，I与U成反比
D．由R＝可知，R与U成反比
4．（2020?犍为县模拟）如图所示电路，电源电压恒定，R1、R2为定值电阻。只闭合S1，电压表的示数为U1，电流表的示数为I1，下列说法正确的是（　　）
A．电源电压等于
U1
B．再闭合
S2，电压表的示数不变，电流表的示数变大
C．断开
S1，只闭合
S2，电压表的示数为
U2，电流表的示数为
I2，则
U2＞U1，I2＞I1
D．断开
S1，同时闭合
S2、S3，电压表的示数为
U3，电流表的示数为
I3，则
U3＝U1，I3＞I1
5．（2020?淮滨县模拟）在如图的电路中，电源电压恒定，小灯泡的电阻为20Ω（发光时灯丝的电阻不变），闭合开关后，将滑动变阻器的滑片向右滑动一段距离，使变阻器的电阻增加了10Ω，电流表的示数减少了0.04A，则电压表示数的变化是（　　）
A．增加了0.4V
B．增加了0.8V
C．减小了0.4V
D．减小了0.8V
6．（2018?攀枝花）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（　　）
A．1：3
B．3：1
C．3：4
D．4：3

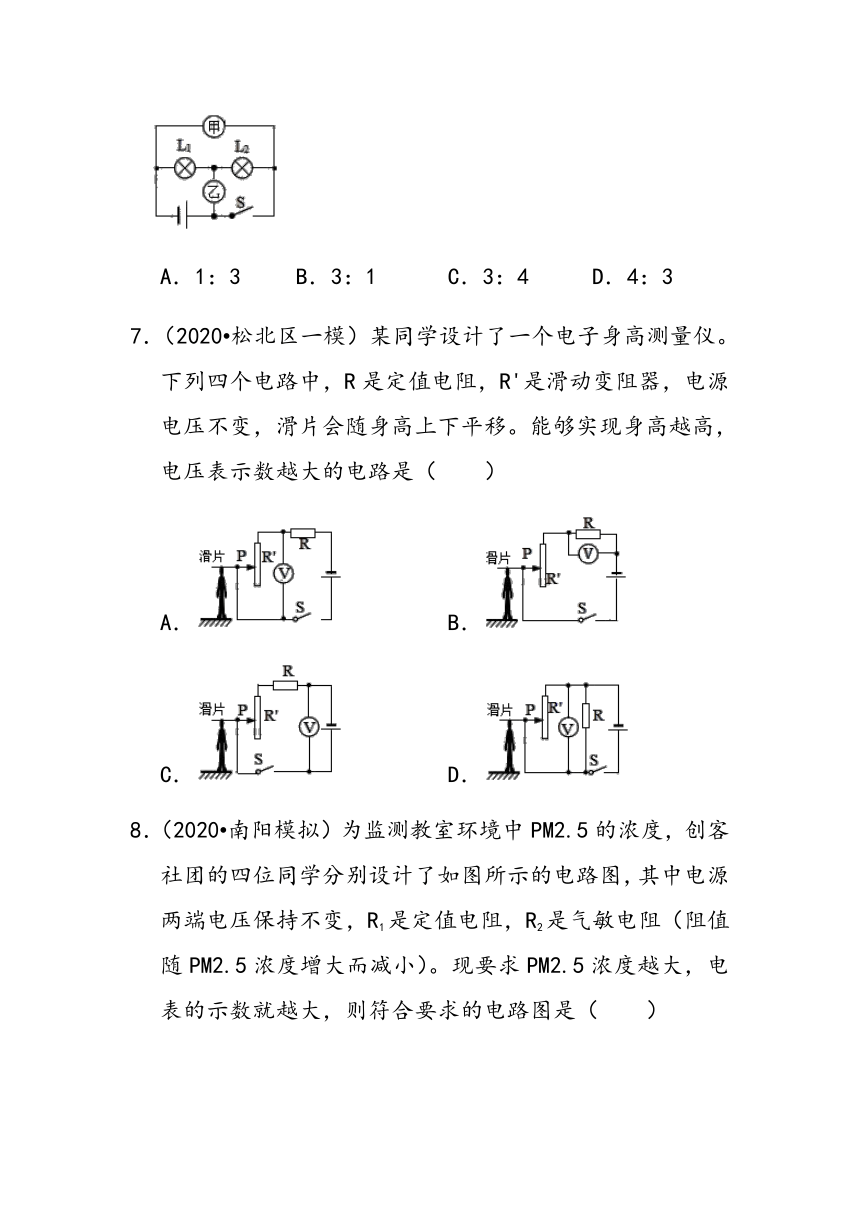

7．（2020?松北区一模）某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是（　　）
A．
B．
C．
D．

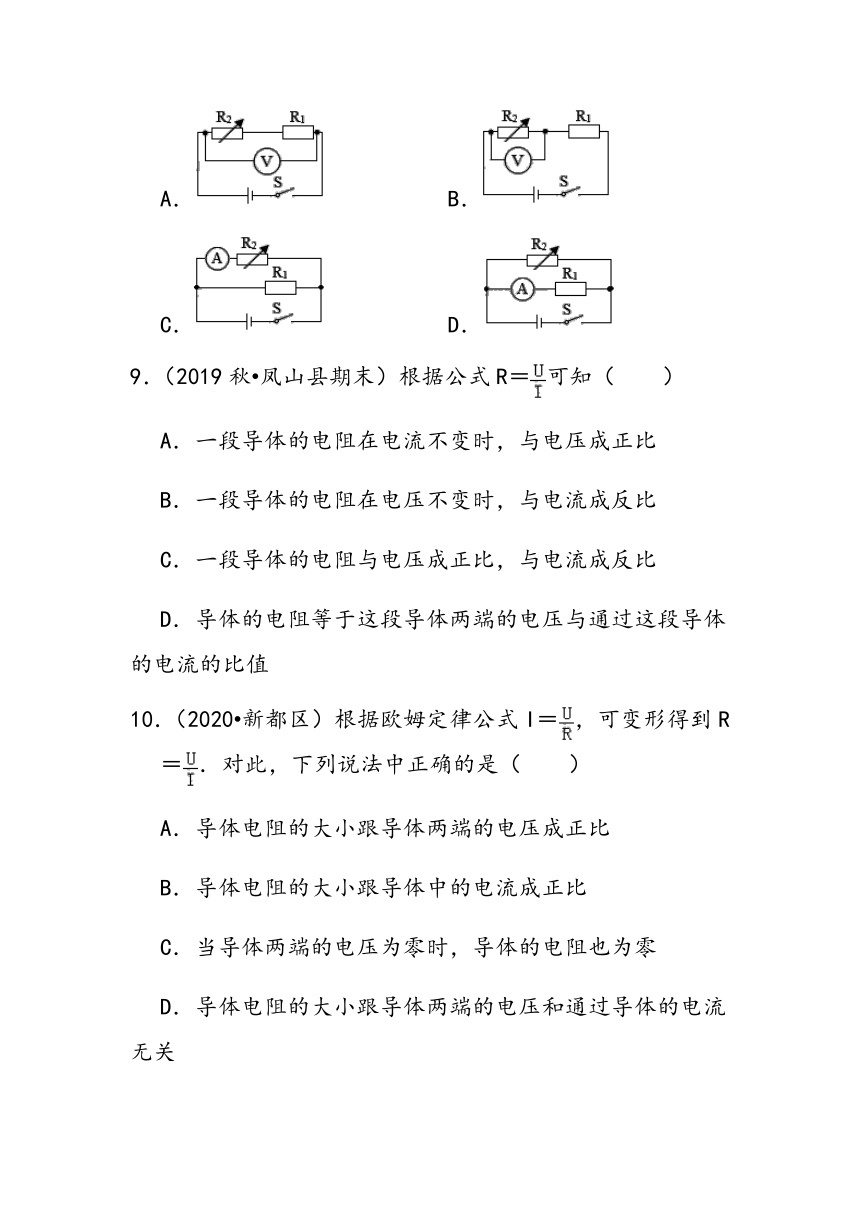

8．（2020?南阳模拟）为监测教室环境中PM2.5的浓度，创客社团的四位同学分别设计了如图所示的电路图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随PM2.5浓度增大而减小）。现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（　　）
A．
B．
C．
D．
9．（2019秋?凤山县期末）根据公式R＝可知（　　）
A．一段导体的电阻在电流不变时，与电压成正比
B．一段导体的电阻在电压不变时，与电流成反比
C．一段导体的电阻与电压成正比，与电流成反比
D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值
10．（2020?新都区）根据欧姆定律公式I＝，可变形得到R＝．对此，下列说法中正确的是（　　）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成正比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
二．填空题（共6小题）
11．（2020?成都）如图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度　
　；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为　
　V．
12．（2020?唐河县二模）如图是小灯泡L和电阻R中电流随电压变化的图象。由图象可知，电阻R的阻值为　
　Ω．若将它们串联在电路中，电流为0.3A，则电源电压为　
　V。
13．（2019秋?渠县期末）如图所示，三个阻值均为10Ω的电阻串联接在电压为U的电路中，用一只电流表接在R2两端时，示数为1.5A，则电压U＝　
　V；若改用一只电压表替换电流表，则电压表的示数为　
　V。
14．（2019秋?梁园区期末）德国物理学家欧姆经过十年不懈的努力，发现了电流跟电压和电阻之间的定量关系，当电压一定时，电流与电阻成　
　（选填“正比”或“反比”），为了纪念他的杰出贡献，人们把他的名字欧姆命名为　
　（物理量）的单位。
15．（2020?淮滨县模拟）如图所示，若甲、乙两表为电压表，当开关S闭合时，两个电压表的示数之比为U甲：U乙＝5：2，则电阻R1：R2＝　
　。将甲、乙两表改为电流表，且把S断开，则两个电流表的示数之比I甲：I乙＝　
　。
16．（2020?天津三模）如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象。则定值电阻R1　
　Ω，电源电压　
　V。
三．作图题（共1小题）
17．（2018秋?潮南区期末）图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0﹣0.6A的电流表改装而成），R0为定值电阻，R是滑动变阻器，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度。改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计。要求：当油箱中的油用完时，油量表（电压表）的示数为零。
四．实验探究题（共1小题）
18．（2016?南充）物理兴趣小组的同学们在探究“电流与电阻的关系”的实验中，设计了如图所示的电路。已知电源电压为4.5V保持不变，所给的定值电阻的阻值分别为10Ω、20Ω、30Ω、40Ω，不同的定值电阻两端的控制电压恒为2.5V。
（1）在连接电路的过程中，开关应处于　
　状态。
（2）他们在电路连接好后，闭合开关，发现电压表无示数，电流表有明显示数，且电路中只有一处故障，则故障原因可能是　
　。
（3）实验中，他们将10Ω的定值电阻换成20Ω的定值电阻后，同时应将滑动变阻器R2的滑片P向　
　端移动到适当位置。（选填“A”或“B”）
（4）为了使所给的四个定值电阻都能进行实验，滑动变阻器R2的最大阻值至少应为　
　Ω。
五．计算题（共1小题）
19．（2020?潍坊）某型号汽车的油量显示电路如图甲所示，其中定值电阻R0＝10Ω，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0～0.6A的电流表，作为油量指示表。压敏电阻的电阻值随汽油产生的压强的变化而变化，其对应关系如图乙所示。已知加满汽油时油的深度为0.4m，A表示数为0.6A，汽油密度ρ油＝0.7×103kg/m3，g取10N/kg。求：
（1）加满汽油时汽油在油箱底部产生的压强；
（2）电源的电压；
（3）汽油耗尽时电流表的示数。
六．解答题（共1小题）
20．（2019秋?上蔡县期末）在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。小明在实验时连接的电路如图1所示。
（1）在探究“电流与电压的关系”实验中：
①闭合开关前，要将滑动变阻器滑片移至　
　（填“A”或“B”）端；电路中滑动变阻器起到保护电路元件安全和　
　的作用；
②闭合开关S，无论如何移动滑动变阻器的滑片
P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是　
　；小明排除故障后继续实验。
（2）在探究“电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和　
　的作用；
②小明先将R＝10Ω的电阻接入，闭合开关，调
节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向　
　（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表的示数；
③根据多次测量数据描绘出电流随电阻变化的曲线如图2所示，由图象得出的结论是：　
　。
沪科版物理九年级15.2欧姆定律常考题
参考答案
一．选择题（共10小题）
1．（2020?广水市模拟）疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（　　）
A．显示仪是由电流表改装成的
B．被测温者温度越高，电路消耗的电功率越大
C．热敏电阻R随着温度的升高阻值增大
D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小
故选：B。
2．（2020?孟津县一模）在图所示的电路中，电源电压保持不变。当S断开时，电流表示数为I1，当S闭合时，电流表示数为I2．如果I1：I2＝2：3，则R1、R2的电阻之比为（　　）
A．2：3
B．3：2
C．1：2
D．2：1
故选：D。
3．（2020?鄂州模拟）在一段定值电阻的两端加一可变电压U，以下说法中正确的是（　　）
A．由R＝可知，R与U成正比
B．不管U如何变化，U与I的比值不变
C．由I＝可知，I与U成反比
D．由R＝可知，R与U成反比
故选：B。
4．（2020?犍为县模拟）如图所示电路，电源电压恒定，R1、R2为定值电阻。只闭合S1，电压表的示数为U1，电流表的示数为I1，下列说法正确的是（　　）
A．电源电压等于
U1
B．再闭合
S2，电压表的示数不变，电流表的示数变大
C．断开
S1，只闭合
S2，电压表的示数为
U2，电流表的示数为
I2，则
U2＞U1，I2＞I1
D．断开
S1，同时闭合
S2、S3，电压表的示数为
U3，电流表的示数为
I3，则
U3＝U1，I3＞I1
故选：C。
5．（2020?淮滨县模拟）在如图的电路中，电源电压恒定，小灯泡的电阻为20Ω（发光时灯丝的电阻不变），闭合开关后，将滑动变阻器的滑片向右滑动一段距离，使变阻器的电阻增加了10Ω，电流表的示数减少了0.04A，则电压表示数的变化是（　　）
A．增加了0.4V
B．增加了0.8V
C．减小了0.4V
D．减小了0.8V
故选：B。
6．（2018?攀枝花）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（　　）
A．1：3
B．3：1
C．3：4
D．4：3
故选：A。
7．（2020?松北区一模）某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是（　　）
A．
B．
C．
D．
故选：B。
8．（2020?南阳模拟）为监测教室环境中PM2.5的浓度，创客社团的四位同学分别设计了如图所示的电路图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随PM2.5浓度增大而减小）。现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（　　）
A．
B．
C．
D．
故选：C。
9．（2019秋?凤山县期末）根据公式R＝可知（　　）
A．一段导体的电阻在电流不变时，与电压成正比
B．一段导体的电阻在电压不变时，与电流成反比
C．一段导体的电阻与电压成正比，与电流成反比
D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值
故选：D。
10．（2020?新都区）根据欧姆定律公式I＝，可变形得到R＝．对此，下列说法中正确的是（　　）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成正比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
故选：D。
二．填空题（共6小题）
11．（2020?成都）如图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度　变暗　；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为　1.7　V．
故答案为：变暗；1.7。
12．（2020?唐河县二模）如图是小灯泡L和电阻R中电流随电压变化的图象。由图象可知，电阻R的阻值为　20　Ω．若将它们串联在电路中，电流为0.3A，则电源电压为　9　V。
故答案为：20；9。
13．（2019秋?渠县期末）如图所示，三个阻值均为10Ω的电阻串联接在电压为U的电路中，用一只电流表接在R2两端时，示数为1.5A，则电压U＝　30　V；若改用一只电压表替换电流表，则电压表的示数为　10　V。
故答案为：30；10。
14．（2019秋?梁园区期末）德国物理学家欧姆经过十年不懈的努力，发现了电流跟电压和电阻之间的定量关系，当电压一定时，电流与电阻成　反比　（选填“正比”或“反比”），为了纪念他的杰出贡献，人们把他的名字欧姆命名为　电阻　（物理量）的单位。
故答案为：反比；电阻。
15．（2020?淮滨县模拟）如图所示，若甲、乙两表为电压表，当开关S闭合时，两个电压表的示数之比为U甲：U乙＝5：2，则电阻R1：R2＝　3：2　。将甲、乙两表改为电流表，且把S断开，则两个电流表的示数之比I甲：I乙＝　3：5　。
故答案为：3：2；
3：5。
16．（2020?天津三模）如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象。则定值电阻R1　5　Ω，电源电压　2.5　V。
故答案为：5；2.5。
三．作图题（共1小题）
17．（2018秋?潮南区期末）图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0﹣0.6A的电流表改装而成），R0为定值电阻，R是滑动变阻器，金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度，就可以知道油箱内油面的高度。改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计。要求：当油箱中的油用完时，油量表（电压表）的示数为零。
四．实验探究题（共1小题）
18．（2016?南充）物理兴趣小组的同学们在探究“电流与电阻的关系”的实验中，设计了如图所示的电路。已知电源电压为4.5V保持不变，所给的定值电阻的阻值分别为10Ω、20Ω、30Ω、40Ω，不同的定值电阻两端的控制电压恒为2.5V。
（1）在连接电路的过程中，开关应处于　断开　状态。
（2）他们在电路连接好后，闭合开关，发现电压表无示数，电流表有明显示数，且电路中只有一处故障，则故障原因可能是　R1短路　。
（3）实验中，他们将10Ω的定值电阻换成20Ω的定值电阻后，同时应将滑动变阻器R2的滑片P向　B　端移动到适当位置。（选填“A”或“B”）
（4）为了使所给的四个定值电阻都能进行实验，滑动变阻器R2的最大阻值至少应为　32　Ω。
故答案为：（1）断开；（2）R1短路；（3）B；（4）32。
五．计算题（共1小题）
19．（2020?潍坊）某型号汽车的油量显示电路如图甲所示，其中定值电阻R0＝10Ω，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0～0.6A的电流表，作为油量指示表。压敏电阻的电阻值随汽油产生的压强的变化而变化，其对应关系如图乙所示。已知加满汽油时油的深度为0.4m，A表示数为0.6A，汽油密度ρ油＝0.7×103kg/m3，g取10N/kg。求：
（1）加满汽油时汽油在油箱底部产生的压强；
（2）电源的电压；
（3）汽油耗尽时电流表的示数。
答：（1）加满汽油时汽油在油箱底部产生的压强为2.8×103Pa；
（2）电源的电压为12V；
（3）汽油耗尽时电流表的示数为0.1A。
六．解答题（共1小题）
20．（2019秋?上蔡县期末）在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。小明在实验时连接的电路如图1所示。
（1）在探究“电流与电压的关系”实验中：
①闭合开关前，要将滑动变阻器滑片移至　A　（填“A”或“B”）端；电路中滑动变阻器起到保护电路元件安全和　改变电阻R两端电压　的作用；
②闭合开关S，无论如何移动滑动变阻器的滑片
P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是　电阻R断路　；小明排除故障后继续实验。
（2）在探究“电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和　使电阻R两端电压保持不变　的作用；
②小明先将R＝10Ω的电阻接入，闭合开关，调
节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向　A　（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表的示数；
③根据多次测量数据描绘出电流随电阻变化的曲线如图2所示，由图象得出的结论是：　电压一定时，通过导体的电流与电阻成反比　。
故答案为：（1）①A；改变电阻R两端电压；②电阻R断路；
（2）①使电阻R两端电压保持不变；②A；③电压一定时，通过导体的电流与电阻成反比。
