沪科版物理九年级全一册同步基础训练：15.2欧姆定律(word版 带答案)

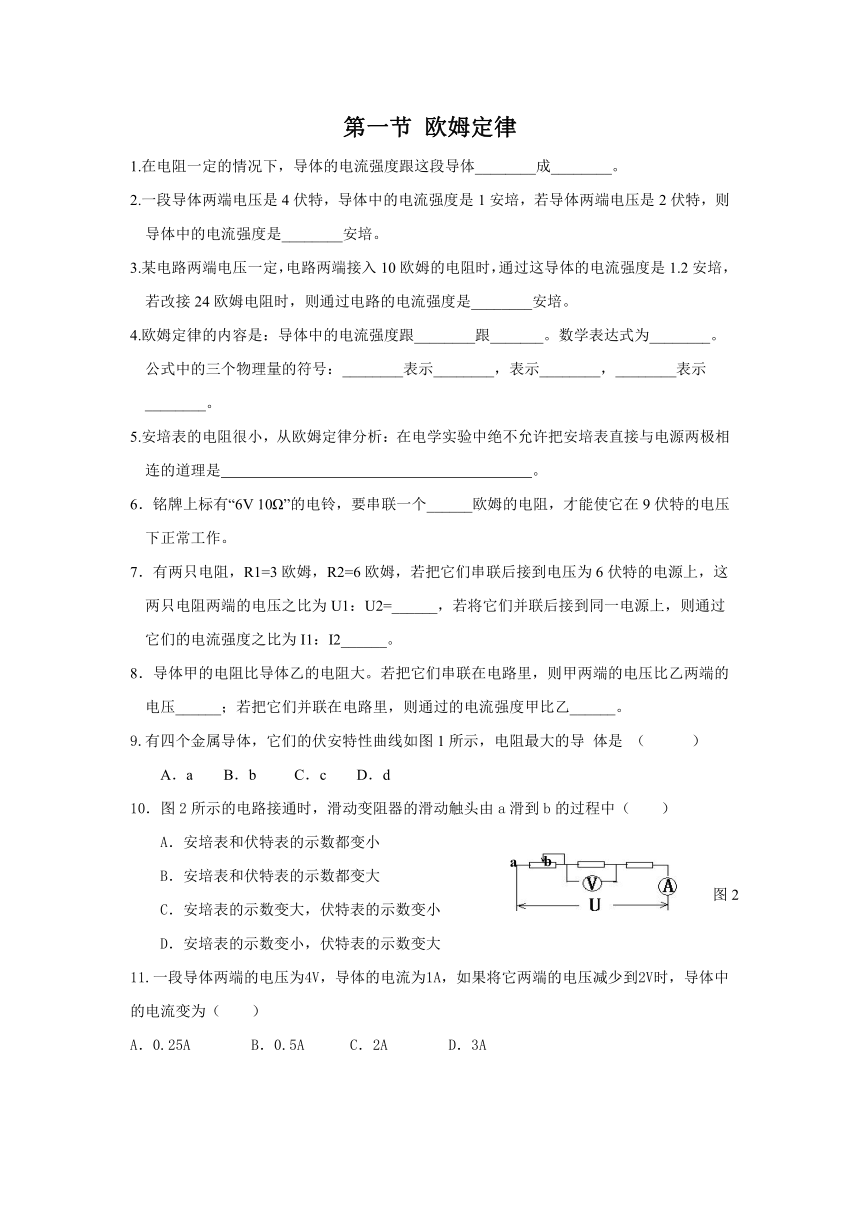

欧姆定律
1.在电阻一定的情况下，导体的电流强度跟这段导体________成________。
2.一段导体两端电压是4伏特，导体中的电流强度是1安培，若导体两端电压是2伏特，则导体中的电流强度是________安培。
3.某电路两端电压一定，电路两端接入10欧姆的电阻时，通过这导体的电流强度是1.2安培，若改接24欧姆电阻时，则通过电路的电流强度是________安培。
4.欧姆定律的内容是：导体中的电流强度跟________跟_______。数学表达式为________。公式中的三个物理量的符号：________表示________，表示________，________表示________。
5.安培表的电阻很小，从欧姆定律分析：在电学实验中绝不允许把安培表直接与电源两极相连的道理是
。
6．铭牌上标有“6V
10Ω”的电铃，要串联一个______欧姆的电阻，才能使它在9伏特的电压下正常工作。
7．有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2______。
8．导体甲的电阻比导体乙的电阻大。若把它们串联在电路里，则甲两端的电压比乙两端的电压______；若把它们并联在电路里，则通过的电流强度甲比乙______。
9.有四个金属导体，它们的伏安特性曲线如图1所示，电阻最大的导
体是
（
）
　　A．a
B．b
C．c
D．d
10．图2所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中（
）
A．安培表和伏特表的示数都变小
　　B．安培表和伏特表的示数都变大
　　C．安培表的示数变大，伏特表的示数变小
　　D．安培表的示数变小，伏特表的示数变大
11.一段导体两端的电压为4V，导体的电流为1A，如果将它两端的电压减少到2V时，导体中的电流变为（
）
A．0.25A　　　　B．0.5A　　　C．2A　　　　D．3A

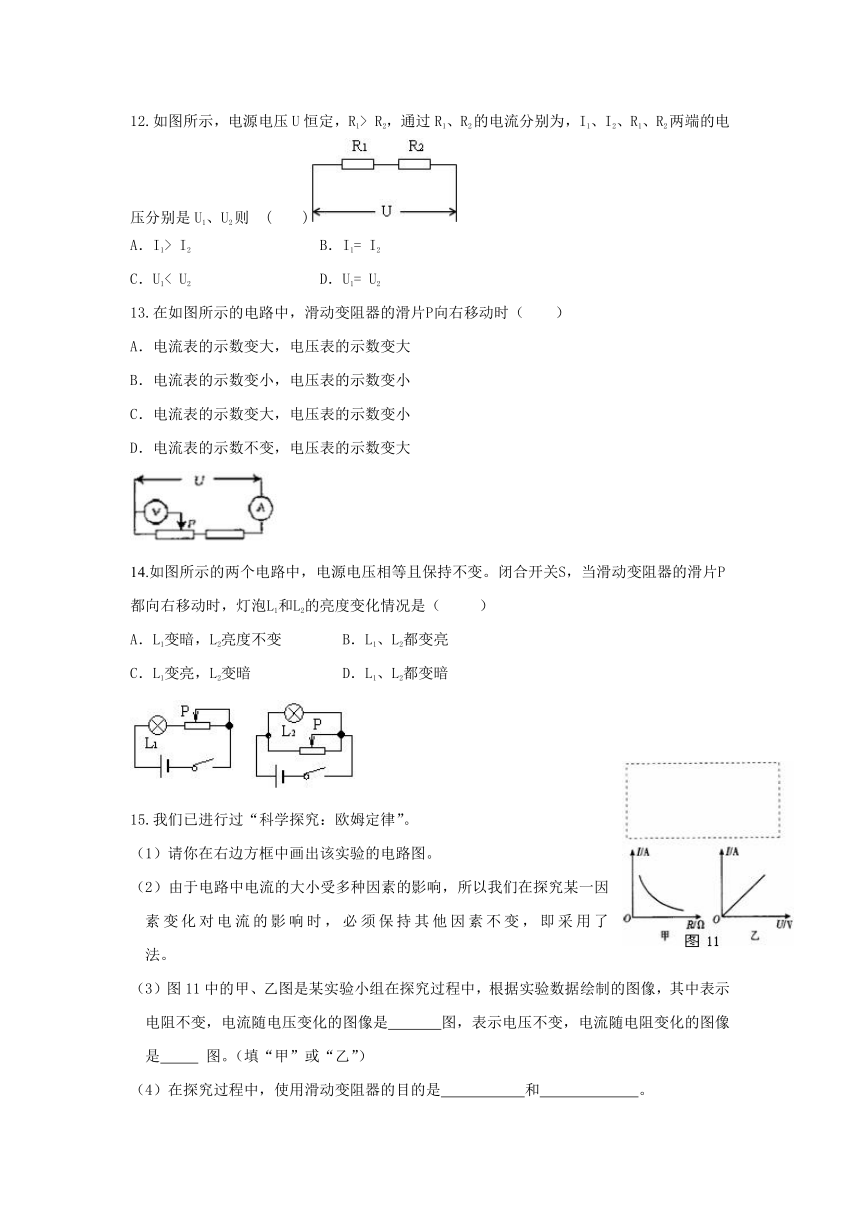

如图所示，电源电压U恒定，R1>
R2，通过R1、R2的电流分别为，I1、I2、R1、R2两端的电压分别是U1、U2则
(
)
A．I1>
I2
B．I1=
I2
C．U1<
U2
D．U1=
U2
13.在如图所示的电路中，滑动变阻器的滑片P向右移动时（
）
A．电流表的示数变大，电压表的示数变大
B．电流表的示数变小，电压表的示数变小
C．电流表的示数变大，电压表的示数变小
D．电流表的示数不变，电压表的示数变大
14.如图所示的两个电路中，电源电压相等且保持不变。闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（
）
A．L1变暗，L2亮度不变
B．L1、L2都变亮
C．L1变亮，L2变暗
D．L1、L2都变暗
15.我们已进行过“科学探究：欧姆定律”。
（1）请你在右边方框中画出该实验的电路图。
（2）由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其他因素不变，即采用了　
法。
（3）图11中的甲、乙图是某实验小组在探究过程中，根据实验数据绘制的图像，其中表示电阻不变，电流随电压变化的图像是　
图，表示电压不变，电流随电阻变化的图像是　
图。（填“甲”或“乙”）
（4）在探究过程中，使用滑动变阻器的目的是　
　和
　
。
（5）实验的结论是:
①
__________________________________。
②
__________________________________。
16.下面的表格是"研究电流跟电压、电阻关系"的实验数据记录。
（1）分析表1数据，可得出结论：在电阻一定的情况下，导体中的电流跟
_________________
。
（2）分析表2数据，可得出结论：在电压不变的情况下，导体中的电流跟_________________________
。
17.如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，
求：R1中的电流强度和电阻R2。
18.如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6AI1=0.4A，求R2的电阻值。
19.如图所示的电路中，电流表示数为0.3A，电阻
R1=40Ω，R2=60Ω，求：干路电流I。
20.如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，安培示数为0.6A，则当K闭合时，安培表的示数为多少？
21.如右图所示，当滑动变阻器调至阻值为15Ω时，
电流表、电压表的示数分别为0.6A，15V。求当滑动变
阻器调至阻值为23Ω时，电流表、电压表的示数为多少？
