人教版九年级全册物理 19.2家庭电路中电流过大的原因 同步测试（含解析）

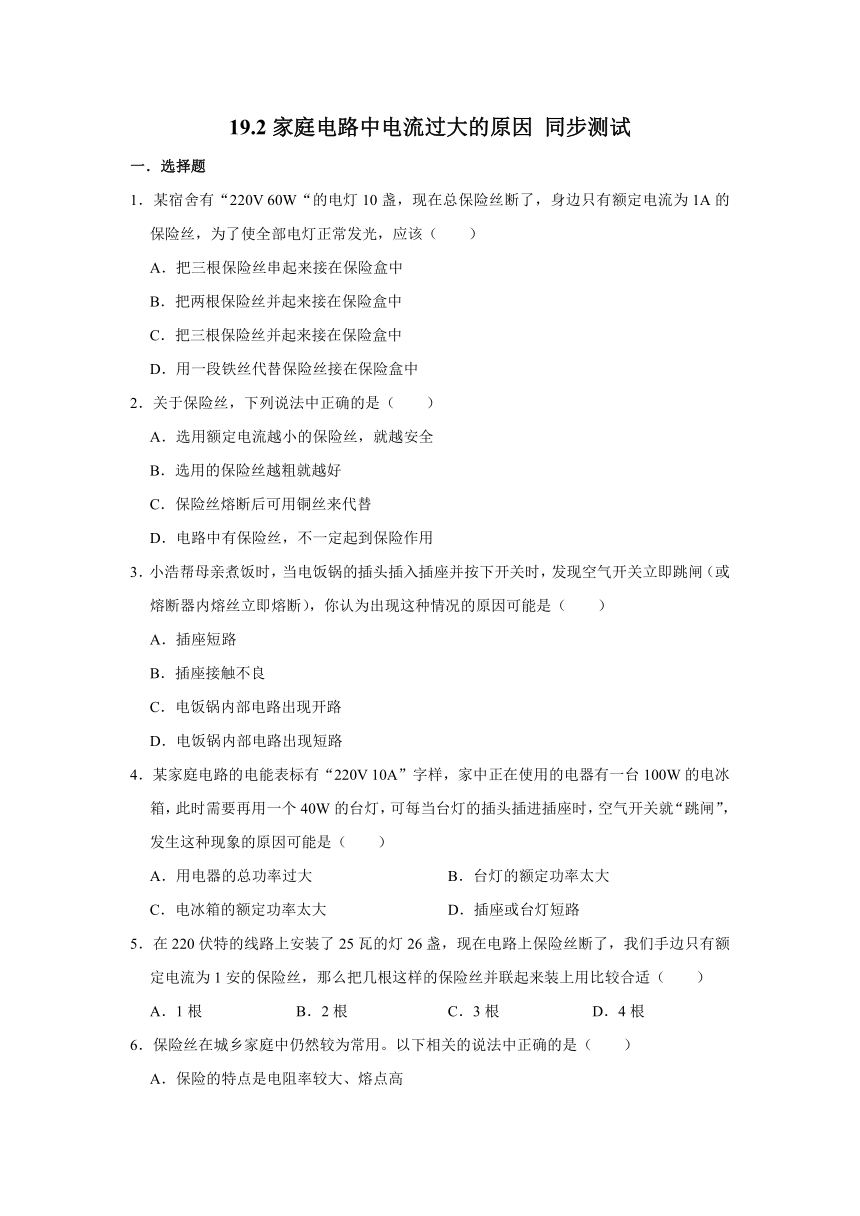

19.2家庭电路中电流过大的原因
同步测试
一．选择题
1．某宿舍有“220V
60W“的电灯10盏，现在总保险丝断了，身边只有额定电流为1A的保险丝，为了使全部电灯正常发光，应该（　　）
A．把三根保险丝串起来接在保险盒中
B．把两根保险丝并起来接在保险盒中
C．把三根保险丝并起来接在保险盒中
D．用一段铁丝代替保险丝接在保险盒中
2．关于保险丝，下列说法中正确的是（　　）
A．选用额定电流越小的保险丝，就越安全
B．选用的保险丝越粗就越好
C．保险丝熔断后可用铜丝来代替
D．电路中有保险丝，不一定起到保险作用
3．小浩帮母亲煮饭时，当电饭锅的插头插入插座并按下开关时，发现空气开关立即跳闸（或熔断器内熔丝立即熔断），你认为出现这种情况的原因可能是（　　）
A．插座短路
B．插座接触不良
C．电饭锅内部电路出现开路
D．电饭锅内部电路出现短路
4．某家庭电路的电能表标有“220V
10A”字样，家中正在使用的电器有一台100W的电冰箱，此时需要再用一个40W的台灯，可每当台灯的插头插进插座时，空气开关就“跳闸”，发生这种现象的原因可能是（　　）
A．用电器的总功率过大
B．台灯的额定功率太大
C．电冰箱的额定功率太大
D．插座或台灯短路
5．在220伏特的线路上安装了25瓦的灯26盏，现在电路上保险丝断了，我们手边只有额定电流为1安的保险丝，那么把几根这样的保险丝并联起来装上用比较合适（　　）
A．1根
B．2根
C．3根
D．4根

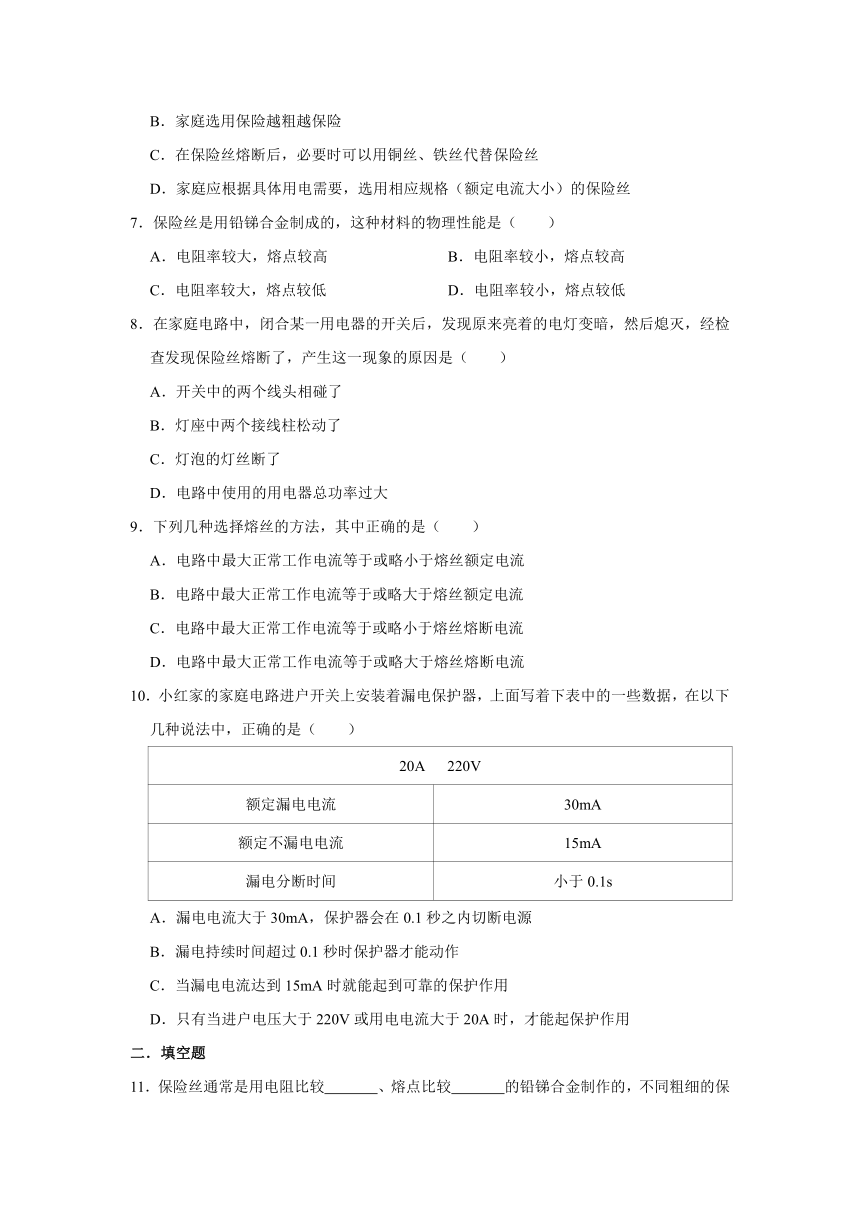

6．保险丝在城乡家庭中仍然较为常用。以下相关的说法中正确的是（　　）
A．保险的特点是电阻率较大、熔点高
B．家庭选用保险越粗越保险
C．在保险丝熔断后，必要时可以用铜丝、铁丝代替保险丝
D．家庭应根据具体用电需要，选用相应规格（额定电流大小）的保险丝
7．保险丝是用铅锑合金制成的，这种材料的物理性能是（　　）
A．电阻率较大，熔点较高
B．电阻率较小，熔点较高
C．电阻率较大，熔点较低
D．电阻率较小，熔点较低
8．在家庭电路中，闭合某一用电器的开关后，发现原来亮着的电灯变暗，然后熄灭，经检查发现保险丝熔断了，产生这一现象的原因是（　　）
A．开关中的两个线头相碰了
B．灯座中两个接线柱松动了
C．灯泡的灯丝断了
D．电路中使用的用电器总功率过大
9．下列几种选择熔丝的方法，其中正确的是（　　）
A．电路中最大正常工作电流等于或略小于熔丝额定电流
B．电路中最大正常工作电流等于或略大于熔丝额定电流
C．电路中最大正常工作电流等于或略小于熔丝熔断电流
D．电路中最大正常工作电流等于或略大于熔丝熔断电流
10．小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是（　　）
20A
220V
额定漏电电流
30mA
额定不漏电电流
15mA
漏电分断时间
小于0.1s
A．漏电电流大于30mA，保护器会在0.1秒之内切断电源
B．漏电持续时间超过0.1秒时保护器才能动作
C．当漏电电流达到15mA时就能起到可靠的保护作用
D．只有当进户电压大于220V或用电电流大于20A时，才能起保护作用
二．填空题
11．保险丝通常是用电阻比较　
　、熔点比较　
　的铅锑合金制作的，不同粗细的保险丝有不同的额定电流，当通过保险丝的电流　
　其额定电流时，保险丝正常工作。
12．熔断器中安装有保险丝，请说出：
①作用：　
　；
②材料特点：　
　；
③熔断的原因：　
　。
④选择：要使保险丝的额定电流　
　电路中的最大正常工作电流。
13．在家庭电路中，当发生　
　故障或电路中用电器的　
　过大时，均可由于干路电流过大而导致空气开关“跳闸”。
14．小丽家有电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是　
　联在家庭照明电路中。若小丽家的保险丝突然熔断，换上的同规格保险丝后又立即熔断，这种现象说明电路中存在　
　，或是用电器的　
　。

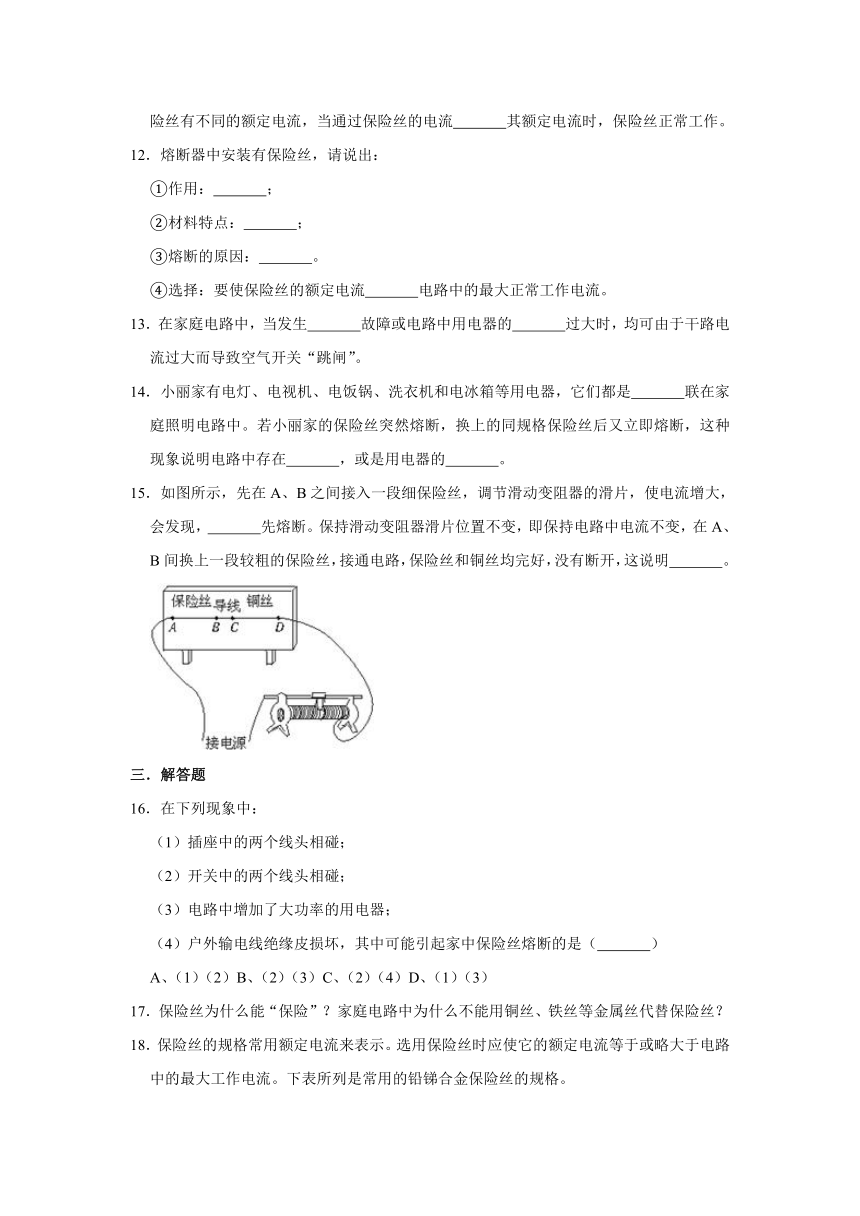

15．如图所示，先在A、B之间接入一段细保险丝，调节滑动变阻器的滑片，使电流增大，会发现，　
　先熔断。保持滑动变阻器滑片位置不变，即保持电路中电流不变，在A、B间换上一段较粗的保险丝，接通电路，保险丝和铜丝均完好，没有断开，这说明　
　。
三．解答题
16．在下列现象中：
（1）插座中的两个线头相碰；
（2）开关中的两个线头相碰；
（3）电路中增加了大功率的用电器；
（4）户外输电线绝缘皮损坏，其中可能引起家中保险丝熔断的是（　
　）
A、（1）（2）B、（2）（3）C、（2）（4）D、（1）（3）
17．保险丝为什么能“保险”？家庭电路中为什么不能用铜丝、铁丝等金属丝代替保险丝？
18．保险丝的规格常用额定电流来表示。选用保险丝时应使它的额定电流等于或略大于电路中的最大工作电流。下表所列是常用的铅锑合金保险丝的规格。
直径（mm）
额定电流（A）
熔断电流（A）
直径（mm）
额定电流（A）
熔断电流（A）
0.28
1
2
0.71
3
6
0.32
1.1
2.2
0.81
3.75
7.5
0.35
1.25
2.5
0.98
5
10
0.36
1.35
2.7
1.02
6
12
0.40
1.5
3
1.25
7.5
15
0.46
1.85
3.7
1.51
10
20
0.52
2
4
1.67
11
22
0.54
2.25
4.5
1.75
12.5
25
0.60
2.5
5
1.98
15
30
（1）由表中的数据你能得到哪些有关保险丝的知识（写出2条）
A　
　。
B　
　。
（2）小华家照明电路的“PZ220﹣40”的电灯4盏，60W的电风扇1台，1000W的电热水器1个，请你帮他正确选择一种规格的保险丝。
参考答案
一．选择题
1．解：电路中的总功率：
P＝60W×10＝600W，
电路中总电流：
I＝＝≈2.73A，
可以用3根额定电流为1A的保险丝并联连入电路。
故选：C。
2．解：A、保险丝额定电流过小，会使电路容易造成断电，用电器不能正常工作，故A错误。
B、如果选择太粗的保险丝，相同条件下保险丝越粗，电阻越小，产生的热量越小，在电路中电流过大时，不能达到粗保险丝的熔点，不能熔断，不能起到保险作用，故B错误。
C、铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路，故C错误。
D、当电路中的电流过大时，保险丝能产生较多的热，便于保险丝迅速熔断，从而起到保护电路的作用。但电路中的保险丝必须合适才能起到保护作用，太粗或太细都不行，故D正确。
故选：D。
3．解：当电饭锅的插头插入插座并按下开关时，发现家里的空气开关“跳闸”时，不应是总功率过大引起的，应该是由于电饭锅内部短路造成的。
故选：D。
4．解：由电能表上的参数可得，电路中允许的最大功率为：P＝UI＝220V×10A＝2200W；
而家中使用的用电器的总功率为P总＝100W+40W＝140W，远小于电能表的最大功率；故空气开关跳闸不是因为功率过大，而是由于短路引起；
当台灯的插头插进插座时，空气开关就“跳闸”，则说明是由于插头或台灯短路。
故选：D。
5．解：电路中的总功率：
P＝25W×26＝650W，
电路中总电流：
I＝＝≈2.95A，
可选用额定电流为3A的保险丝，也可以用3根额定电流为1A的保险丝并联连入电路。
故选：C。
6．解：A、熔丝是由电阻率大、熔点低的铅锑合金制成的，故A错；
B、选用熔丝时，要先了解所有家用电器正常工作时的电流，选用相应规格的熔丝，不是越粗越好，故B错；
C、铜丝、铁丝的电阻率小、熔点高，用铜丝、铁丝代替保险丝，不能在电流过大时，自动切断电路，故C错；
D、选用熔丝时，要先了解所有家用电器正常工作时的电流，选用相应规格的熔丝，故D正确。
故选：D。
7．解：电阻率跟导体的材料有关，导体的材料不同，对电流的阻碍不同，对电流阻碍越大的导体，电阻率越大。
在长度、横截面积、温度相同条件下，铅锑合金的电阻率比较大。
如果保险丝的熔点比较高，电流产生的热量很多时，保险丝不熔断，不能自动切断电源，不能起到保护的作用。
所以，保险丝选择熔点较低的铅锑合金丝，在电流过大时，保险丝的温度升高，达到保险丝的熔点，保险丝熔断，切断电源，起到保护电路的作用。
所以保险丝是由电阻率较大，熔点较低的铅锑合金制成的。
故选：C。
8．解：电灯变暗，然后熄灭，说明不是发生了短路，而是总功率过大，若发生短路时，电流是很大的，保险丝会立即熔断。
故选：D。
9．解：保险丝串联在电路中，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，故应使保险丝的额定电流等于或略大于电路中的最大正常工作电流。
故选：A。
10．解：A、漏电电流大于30mA，保护器会在0.1s之内切断电源，故该选项正确；
B、据上面的数据可知，只要在漏电电流大于30mA，保护器会在0.1s之内切断电源，故该选项错误；
C、题目中的额定不动作电流为15mA，其表示：电路中漏电电流小于15毫安时，保护器不会自动切断电源起保护作用。故该选项错误；
D、题目中的220V
20A表示：20A、220V是说漏电保护器的额定电流是20安，额定电压是220伏，当与它控制的电路中的电流和电压超过其额定值时，漏电保护器会自动切断电源起保护作用，但在进户电压和电流小于它的额定值时，如果漏电流大于其额定值，也会自动切断电源起保护作用。故该选项错误。
故选：A。
二．填空题
11．解：因保险丝串联在电路中，当电路中有过大电流通过时，保险丝需产生的电热过多，根据电热定律，它的电阻较大；为了使熔丝的温度尽快达到的熔点而熔化，所以它的熔点应较低。这样当电流过大时，保险丝由于温度升高而熔断，切断电路，起到保护作用。
不同粗细的保险丝它的电阻不同，熔断时所需的电流大小不同，即有不同的额定电流，过粗的保险丝，其电阻太小，需的较大的电流才能熔断，于是在规定值内不能熔断，就不能起到保险的作用。
保险丝额定电流是指保险丝正常工作是允许通过的最大电流值，并不是电路中的电流达到额定电流值就熔断。
故答案为：大；低；小于或等于。
12．解：据上面的分析可知，
保险丝的作用是：当电路中电流过大时，保险丝会自动熔断；
保险丝的材料制作要求是：电阻率大、熔点较低的合金；
保险丝熔断的原因是：电流在超过保险丝的额定电流时，会发热熔断；
选择：要使保险丝的额定电流等于或稍大于电路中的最大工作电流；
故答案为：①当电路中电流过大时，保险丝会自动熔断；②电阻率大、熔点较低；③电流在超过保险丝的额定电流时，会发热熔断；④等于或稍大于。
13．解：在家庭电路中，因电流过大导致保险丝熔断或导致空气开关“跳闸”的原因有：
（1）电路中发生短路故障；（2）电路中用电器的总功率过大，造成干路电流过大。
故答案为：短路；总功率。
14．解：由于并联的用电器互不影响，所以在家庭电路中，电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是并联的；若小丽家的保险丝突然熔断，即说明家庭电路中的电流过大，若换上的同规格保险丝后又立即熔断，这种现象说明电路中存在短路的地方或是用电器的总功率过大造成的；
故答案为：并；短路的地方；总功率过大。
15．解：A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝，移动变阻器的滑片，当电流逐渐增大时，因为保险丝的电阻较大、熔点较低，保险丝产生的热量多，保险丝熔断。
在A、B间换上一段较粗的保险丝，当移动变阻器的滑片，电流逐渐增大时，粗保险丝不会熔断，是因为在材料与长度一定的情况下，横截面积越大，导体电阻越小，在电流和时间相同时，产生的热量较少，不能使其熔断，这说明不能用粗保险丝替代细的保险丝，应选择合适规格的保险丝接入电路。
故答案为：保险丝；要选择合适规格的保险丝接入电路。
三．解答题
16．解：（1）插座的一孔接零线，一孔接火线，两孔相碰，造成电路短路，电路电流过大，熔断保险丝。
（2）开关中的两个线头相碰，当开关闭合时，必须两个线头相碰，电路接通，形成通路。电路正常，不会烧坏保险丝。
（3）电路中增加了大功率的电器，会使电路的总功率过大，会使电路电流增大，烧坏保险丝。
（4）户外的输电线路，每一根线是分开的，户外输电线绝缘皮损坏，火线和零线不会相碰，不会造成短路，不会烧坏保险丝。
故选D。
17．答：（1）保险丝是由电阻率大，熔点较低的铅锑合金制成的。由于保险丝与导线中通过的电流相同，根据焦耳定律，电流在保险丝上产生的热就较多，保险丝温度就比导线温度高。当温度达到保险丝的熔点时，保险丝就熔断，电路就会被自动切断，因此保险丝起到“保险”的作用。
（2）选作保险丝的材料应具备电阻率较大和熔点较低这两个条件，而铜、铁这类材料，不但电阻率小而且熔点较高，是不适合做保险丝的。如果家庭电路中用铜丝、铁丝代替保险丝，就埋下了事故的隐患。当电路中的电流过大时，铜丝、铁丝不会熔断，不能起到有效的保险作用。
18．解：（1）由表中的数据可知：
①保险丝的熔断电流是额定电流的2倍；
②不同粗细的保险丝有不同的额定电流；
③保险丝的直径越大，其额定电流越大；
④通过保险丝的电流超过额定电流时，保险丝不一定立即熔断。
（2）电路的总功率为：P＝40W×4+60W+1000W＝1220W，
所有电器工作时的总电流为：I＝＝＝5.55A；
保险丝的额定电流要略大于总电流，对比表格中的数据可知，应选直径为1.02
mm、额定电流为6A的保险丝。
答：（1）A保险丝的直径越大，其额定电流越大；B保险丝的熔断电流是额定电流的2倍；
（2）应选直径为1.02
mm、额定电流为6A的保险丝。
