北师大版四年级数学上册
沈河区 许诺
请你用直线来表示这两幅图。

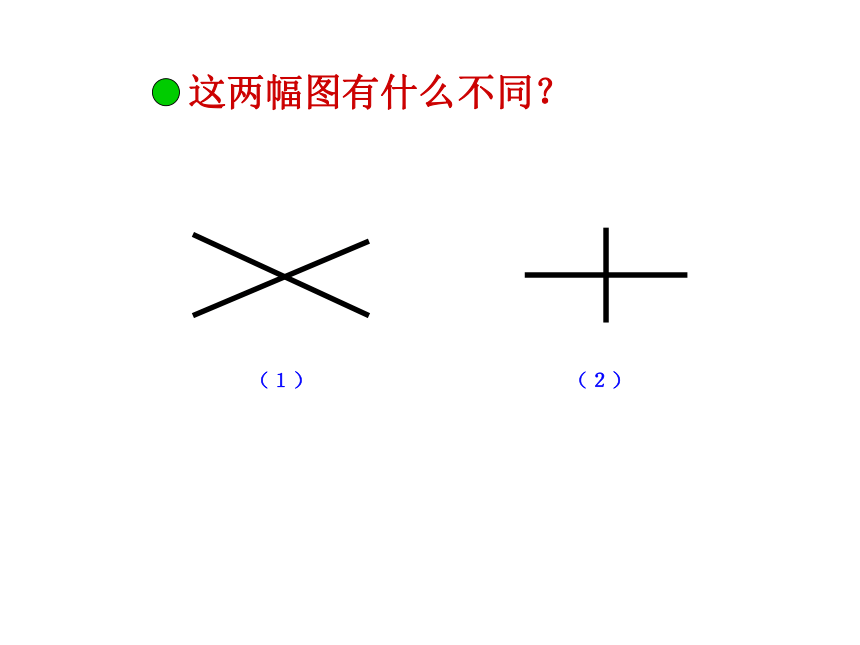

这两幅图有什么不同？
（１）
（２）
互相垂直
A
O
B
当两条直线相交成直角时，这两条直线互相垂直。
垂足
读作：AO垂直于OB
这两条直线的交点叫做垂足。
垂线
垂线
写作：AO OB

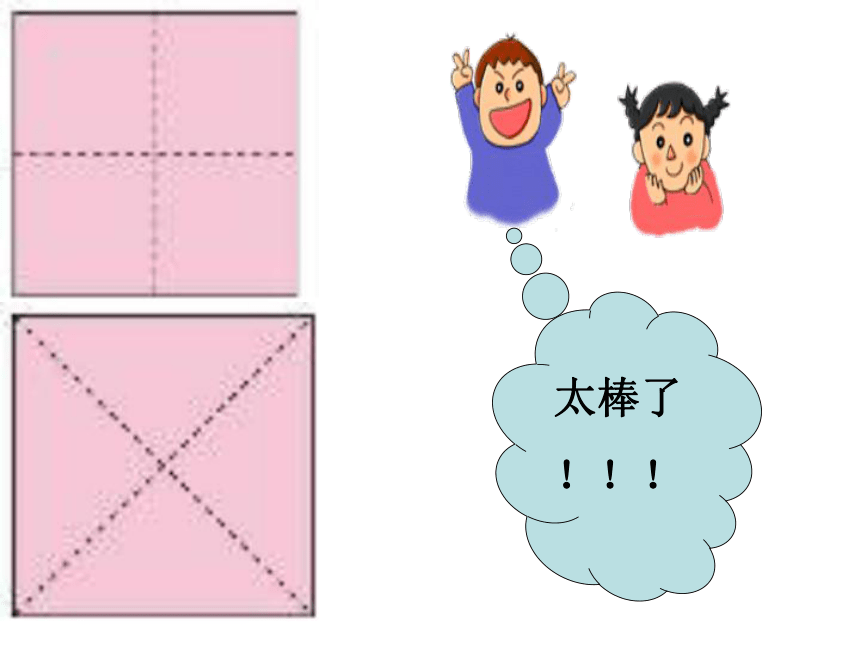

请你用一张正方形的纸折一折，使两条折痕互相垂直。
太棒了
！！！

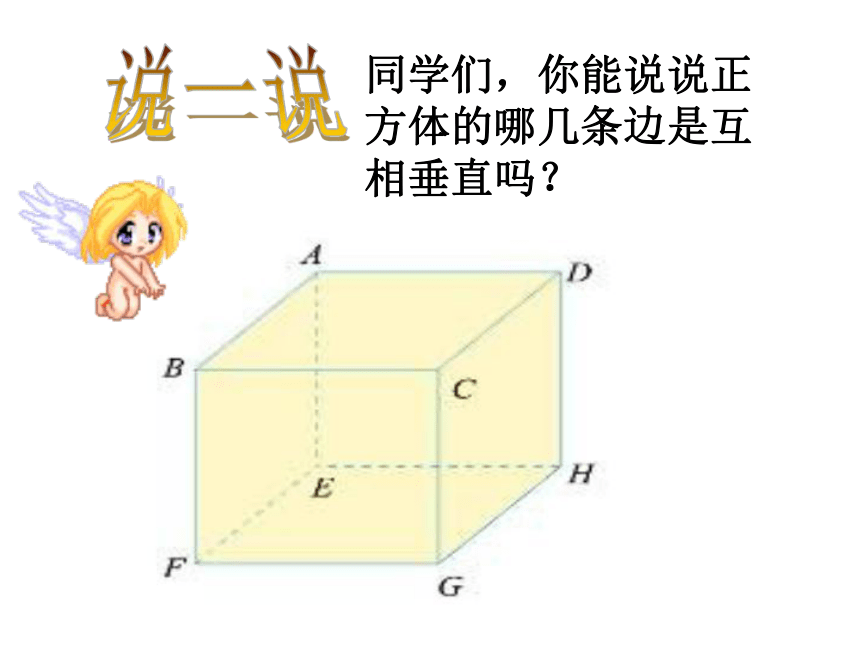

同学们，你能说说正方体的哪几条边是互相垂直吗？
我说你画。
看一看，你发现了什么？
同学们，你能说说下图中的哪几条边是互相垂直吗？
A D
B C
同学们，你能说说下图中的哪几条边是互相垂直吗？
A D
B C
同学们，你能说说下图中的哪几条边是互相垂直吗？
A
B C
试用三角尺画垂线。
我一定行！！！
画一画
1、先画一条直线
2、用三角尺的一条
直角边和直线对齐
3、沿着另一条直角边画另一条直线
4、画上直角符号
再来试一试。
过A点分别画直线的垂线。
我一定行！！！
小实验
用直线AB表示河流，用点O表示淘气所在的位置。
点到直线的距离，
垂线段最短。
哪一组中的两条直线互相垂直？
×
×
轻松选一选
1.两条直线相交成直角时，
就说这两条直线（ ）
A.互相平行 B.互相垂直
C.相交
B
轻松选一选
2.长方形相邻的两边（ ）
A.互相平行 B.互相垂直
C.互相平行且垂直
B
轻松选一选
3.右图中从点到直线BE的线段中（ ）
最短。
A. AB B. AC
C. AD D. AE
A
B C D E
C
要从幸福镇修一条通往公路的水泥路，你觉得怎样设计更好？画一画。
公路
怎样修路最近呢？
幸福镇
你能说一说教室里或生活中互相垂直的线段吗？
