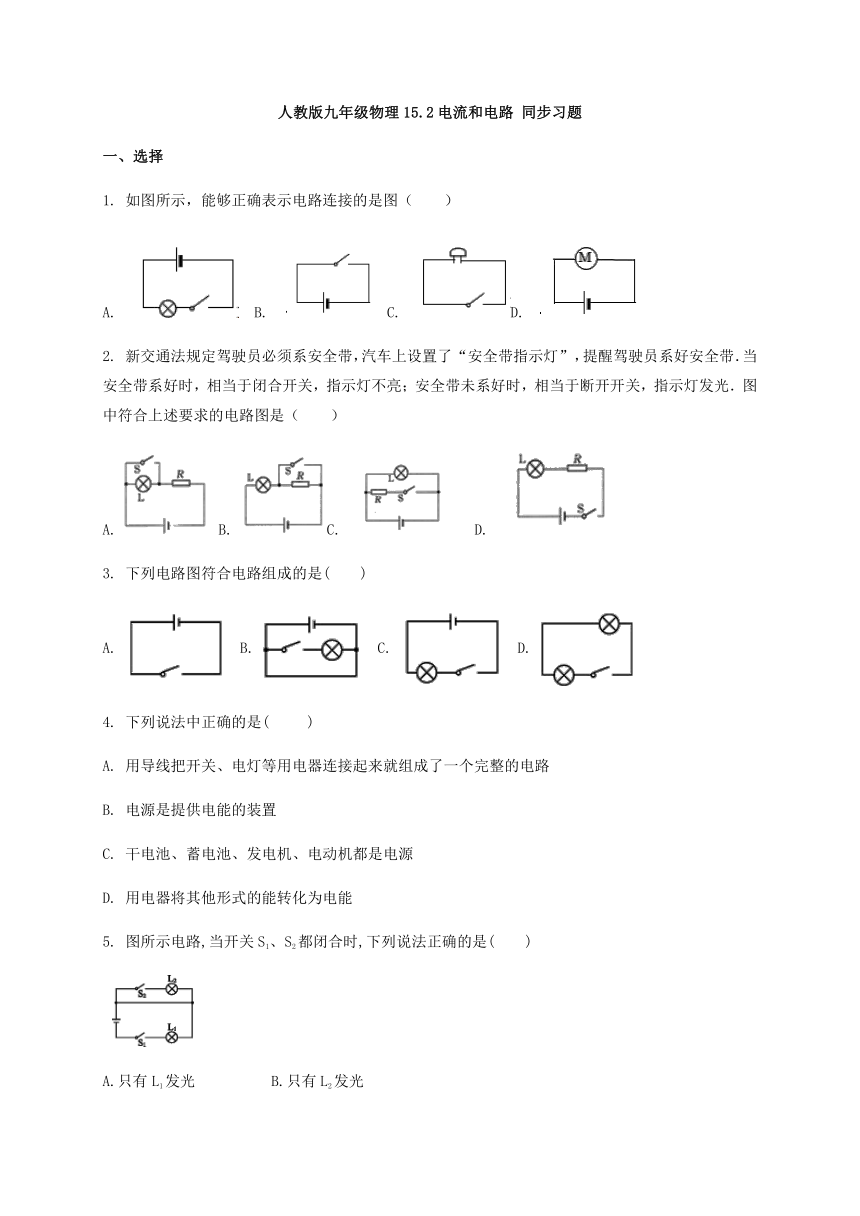

人教版九年级物理15.2电流和电路 同步习题含答案

人教版九年级物理15.2电流和电路
同步习题
一、选择
1.
如图所示，能够正确表示电路连接的是图（　　）
A.??B.??C.?D.?
2.
新交通法规定驾驶员必须系安全带，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　　）
A.
B.C.???D.?
3.
下列电路图符合电路组成的是(
)
A.
B.
C.
D.
4.
下列说法中正确的是(
)
A.
用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.
电源是提供电能的装置
C.
干电池、蓄电池、发电机、电动机都是电源
D.
用电器将其他形式的能转化为电能
5.
图所示电路,当开关S1、S2都闭合时,下列说法正确的是(
)
A.只有L1发光
B.只有L2发光
C.L1、L2都发光
D.L1、L2都不发光
6.
为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的正确电路图是（??????
）
A.
B.
C.
D.
7.
（多选）下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中正确的是（??
）
A.?厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的
B.?马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.?楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D.?一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的
二、填空
8.
电荷的
形成电流,物理学中把
的方向规定为电流的方向.
9.
金属导体中，自由移动的电荷是_________，所以金属中自由电荷移动的方向与电流的方向________。
10.
我们平常所说的“把灯开开”，实际是将电路中的开关__________，使电路形成_________。
三、阅读
11.
随着科技的发展，机器人越来越多的进入了我们的生活.如图所示，在昆明某餐厅就出现了机器人服务员.当客人坐下后，机器人双手奉上菜单且向客人问好，随后机器人会亲自为客人端上可口的饭菜.此外，该机器人还会跳舞，更让人赞叹的是该机器人每天工作十多个小时，只需充电一次，充电一次的电费仅为二元左右.写出上述情景中涉及到的物理现象和对应的物理知识.
示例：物理现象：机器人能够向前行走.物理知识：机器人受到地面对它向前的摩擦力.
（1）物理现象：________；
（2）物理知识：________.
四、画图
12.
下图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。
答案:
一、1-7:A
A
C
B
A
C
ACD
二、8.
定向移动
正电荷定向移动
9.
自由电子
相反
10.
闭合
通路
三、11.
（1）机器人使用一段时间需要充电
（2）充电的过程中，是把电能转化为化学能
四、12.解：
