6.4地理信息技术在防灾减灾中的应用-课件（共24张PPT）

地理信息技术在防灾减灾中的应用
北斗用户机是一种什么设备？
它通过什么渠道传递灾情？

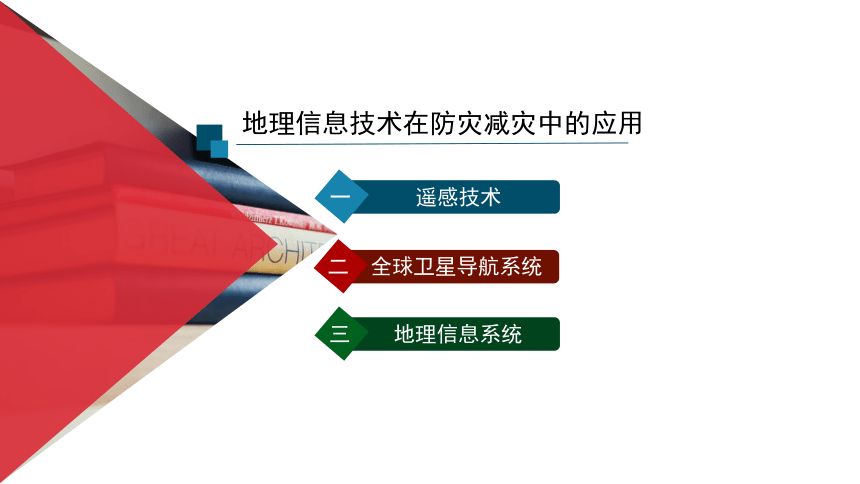

地理信息技术在防灾减灾中的应用
一 遥感技术
二 全球卫星导航系统
三 地理信息系统

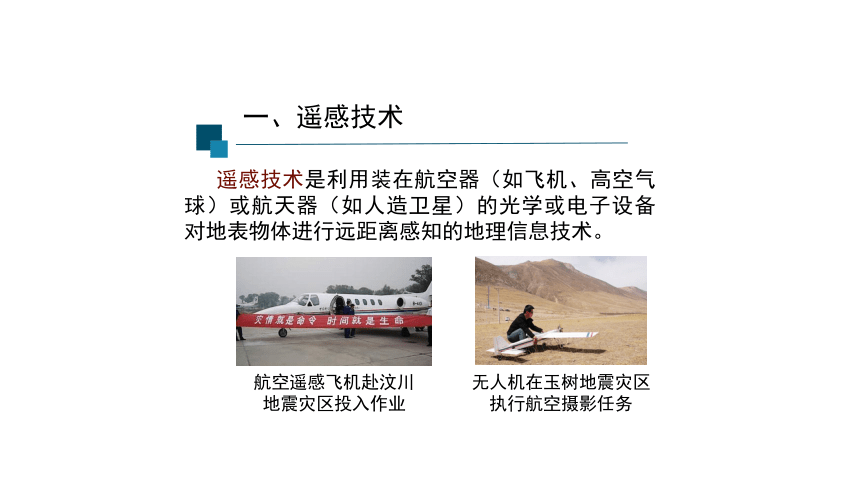

一、遥感技术
遥感技术是利用装在航空器（如飞机、高空气球）或航天器（如人造卫星）的光学或电子设备对地表物体进行远距离感知的地理信息技术。
航空遥感飞机赴汶川地震灾区投入作业
无人机在玉树地震灾区执行航空摄影任务
一、遥感技术

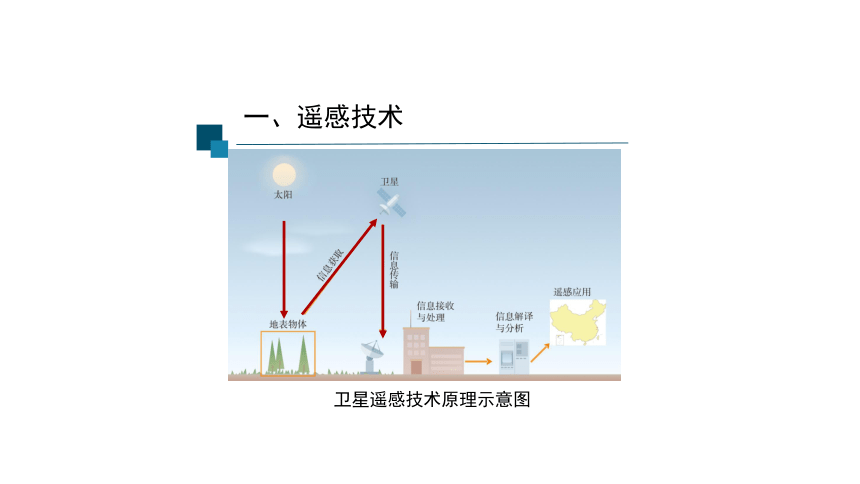

卫星遥感技术原理示意图
一、遥感技术
北京大兴国际机场遥感影像
遥感技术具有探测范围大，获取信息速度快，周期短，信息量大，受地面条件限制少等优势，能够实现地物信息的实时动态监测。
一、遥感技术
汶川地震前后
北川县城遥感影像对比图
思考：你能从这两张遥感影像中解读出什么信息？
2006.5.14
2008.5.14
一、遥感技术
北川县城遥感影像图
2008.5.14
一、遥感技术

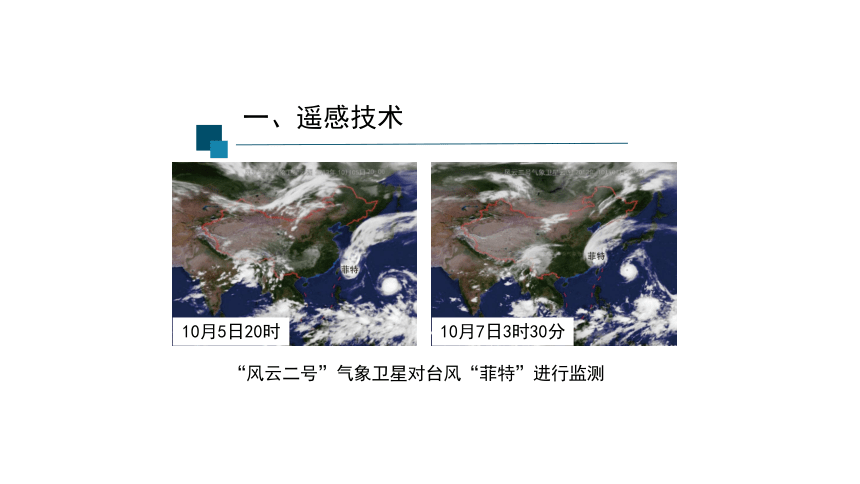

“风云二号”气象卫星对台风“菲特”进行监测
10月5日20时
10月7日3时30分
二、全球卫星导航系统
全球卫星导航系统是利用卫星在全球范围内进行实时定位、导航的地理信息技术。具有全球性、全天候、连续性和实时性的特点。
卫星地面站正在吊装施工
全球卫星导航系统原理示意
二、全球卫星导航系统
美国全球定位系统
欧洲伽利略卫星导航系统
俄罗斯全球卫星导航系统
中国北斗卫星导航系统
全球四大卫星导航系统
二、全球卫星导航系统
北斗卫星导航系统由35颗轨道卫星组成卫星星座，集卫星定位、短信报文、精密授时功能于一体。
北斗卫星导航系统卫星星座模型
北斗卫星导航系统标识
二、全球卫星导航系统
2018年11月“一带一路”北斗产业创新发展高峰论坛成功举行
2020年6月23日北斗三号最后一颗全球组网卫星发射成功
三、地理信息系统
全国气象灾害预警系统
观察并思考：这个系统中包含了哪些地理信息呢？
三、地理信息系统
地理信息系统的基本功能
地理信息系统是对地理数据进行输入、处理、存储、管理、查询、分析、输出等的计算机信息系统。
三、地理信息系统
地理信息系统的空间叠加分析
思考：获得不同行政区的雨量站分布信息需要哪些地理信息？如何操作？
雨量站图
行政区图
叠加后的图层
雨量站、行政区
图层叠加
{8799B23B-EC83-4686-B30A-512413B5E67A}行政区代码
1
2
3
雨量站个数
5
15
13
三、地理信息系统
汶川地震灾区洪溪河流域滑坡、泥石流分布图
2008年 2013年 2018年
从2008-2018年，汶川地震灾区洪溪河流域的滑坡、泥石流分布有什么样的变化？如何评价地震灾区的生态恢复状况？这组图运用了地理信息系统的什么功能？
三、地理信息系统
汶川地震灾区洪溪河流域滑坡、泥石流分布图
2008年 2013年 2018年
地理信息系统对自然灾害进行动态监测、预报预警，快速确定受灾范围及受灾情况，为制定减灾预案、评估灾害损失和指导灾后恢复重建等提供依据。
温州灾害监测预警信息系统展示
案例：温州灾害监测预警信息系统
活动：利用地理信息技术判断舟曲泥石流灾害的影响
2010年8月7日22时左右，甘肃舟曲县城东北部山区突降特大暴雨，继而引发特大泥石流。
请根据课本第119页“活动”中的文字和图片，进行小组讨论，思考并回答第1-3小题。
甘肃舟曲泥石流灾害前后卫星遥感影像
灾前
灾后
活动：利用地理信息技术判断舟曲泥石流灾害的影响
1.对比灾害前后的卫星遥感影像,在灾后图中勾勒出泥石流的范围。
甘肃舟曲泥石流灾害前后卫星遥感影像
灾前
灾后
活动：利用地理信息技术判断舟曲泥石流灾害的影响
2.如果估算泥石流冲毁的住宅数量，还需要哪些信息?
3.完成第2题，需要用到地理信息系统的哪些功能?
甘肃舟曲泥石流灾害前后卫星遥感影像
灾前
灾后
当地住宅分布的数据
空间查询与分析功能
遥感技术
远距离获取地物的属性信息
全球卫星导航系统
实时定位、导航
动态监测、灾情评估、灾后救援救助
精准定位，
发出求救信号、报告位置和受灾情况
地理信息技术在防灾减灾中的应用
地理信息技术在防灾减灾中的应用
遥感技术
远距离获取地物的属性信息
全球卫星导航系统
实时定位、导航
在计算机中输入、处理、储存、管理、查询与分析
地理
数据
地理信息系统
动态监测、快速反应，为灾情评估、灾害救援和灾后重建提供指导
