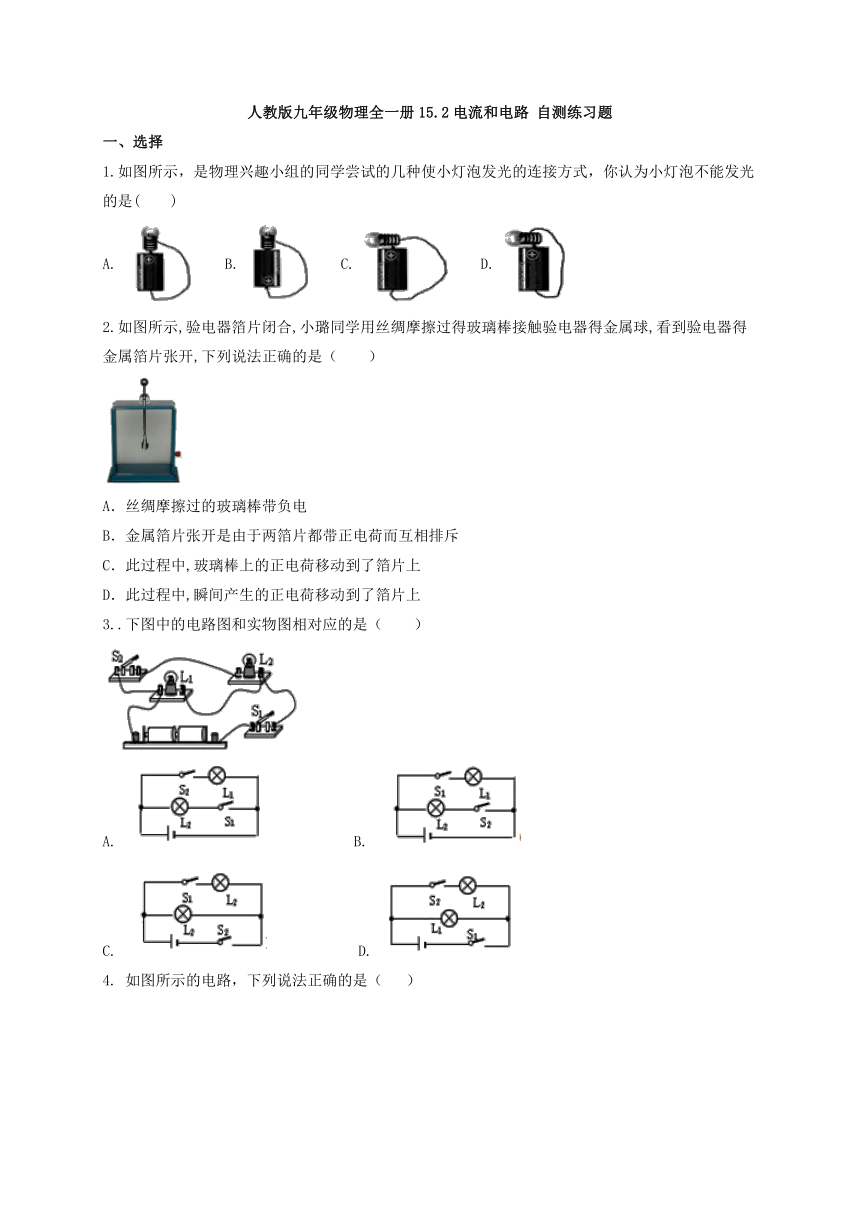

人教版九年级物理全一册15.2电流和电路 自测练习题 含答案

人教版九年级物理全一册15.2电流和电路
自测练习题
选择
1.如图所示，是物理兴趣小组的同学尝试的几种使小灯泡发光的连接方式，你认为小灯泡不能发光的是(
)
A.
B.
C.
D.
2.如图所示,验电器箔片闭合,小璐同学用丝绸摩擦过得玻璃棒接触验电器得金属球,看到验电器得金属箔片张开,下列说法正确的是（　　）
A．丝绸摩擦过的玻璃棒带负电
B．金属箔片张开是由于两箔片都带正电荷而互相排斥
C．此过程中,玻璃棒上的正电荷移动到了箔片上
D．此过程中,瞬间产生的正电荷移动到了箔片上
3..下图中的电路图和实物图相对应的是（　　）
A.???????B.???????
C.???????D.?
4.

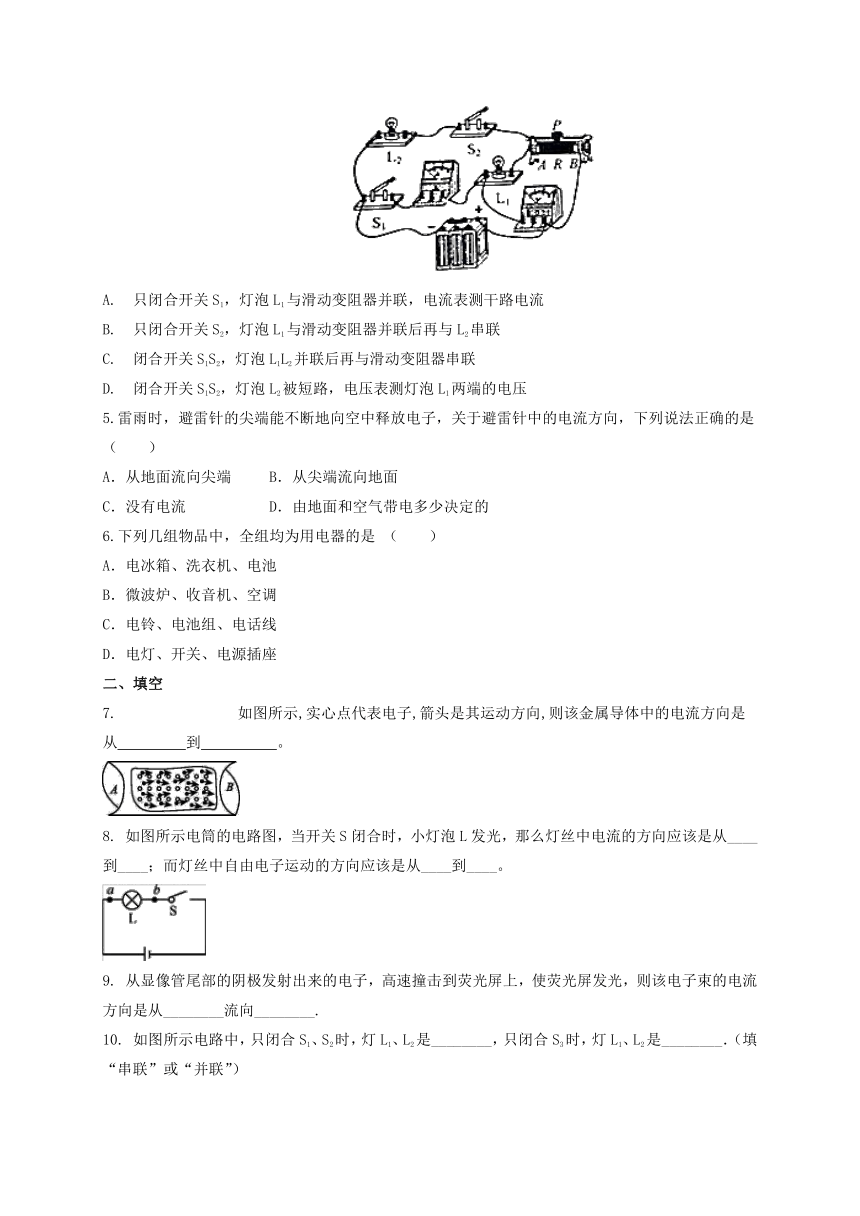

如图所示的电路，下列说法正确的是（?
）
????????????????
A.?只闭合开关S1，灯泡L1与滑动变阻器并联，电流表测干路电流
B.?只闭合开关S2，灯泡L1与滑动变阻器并联后再与L2串联
C.?闭合开关S1S2，灯泡L1L2并联后再与滑动变阻器串联
D.?闭合开关S1S2，灯泡L2被短路，电压表测灯泡L1两端的电压
5.雷雨时，避雷针的尖端能不断地向空中释放电子，关于避雷针中的电流方向，下列说法正确的是（　　）
A．从地面流向尖端　　
B．从尖端流向地面
C．没有电流　　
D．由地面和空气带电多少决定的
6.下列几组物品中，全组均为用电器的是
（
）
A．电冰箱、洗衣机、电池
B．微波炉、收音机、空调
C．电铃、电池组、电话线
D．电灯、开关、电源插座
填空
如图所示,实心点代表电子,箭头是其运动方向,则该金属导体中的电流方向是从
到
?。
如图所示电筒的电路图，当开关S闭合时，小灯泡L发光，那么灯丝中电流的方向应该是从____到____；而灯丝中自由电子运动的方向应该是从____到____。
9.
从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从________流向________.
10.
如图所示电路中，只闭合S1、S2时，灯L1、L2是________，只闭合S3时，灯L1、L2是________．（填“串联”或“并联”）
作图
11.如图所示的元件，在不移动元件位置，组成串联电路，且S控制L1和L2
．
四、综合
12.如图所示的电路中，当只闭合开关S1后，电流表A的读数为0.4
A；当只闭合开关S2后，电流表A偏转了量程的5/6，所用电流表为实验室用的双量程电流表.
（1）通过计算说明S1、S2能否同时闭合？
（2）若想测出S1、S2同时闭合时干路中的电流，应如何改接原电路？
答案：
一、1-6：D
B
D
C
B
B
二、7.
B
A
a
b
b
a
9.荧光屏
阴极
10.并联；串联
三、11.如图：
图中从电源的正极开始，用导线依次将开关、两个灯泡逐个连接，最后回到电源的负极.
四、12.
（1）解：当只闭合S1时，灯L1接入电路，这时通过电路中的电流大小为：I1
=0.4
A，
当只闭合开关S2时，灯L2接入电路，这时电流表的量程为I=0.6A，
根据题意可知，这时通过电路中的电流大小为：I2=5/6I=5/6×0.6A=0.5A，
如果S1、S2同时闭合，则灯L1和L2并联接入电路中，这时干路中的电流大小为：I总=I1
+I2=0.4A+0.5A=0.9A；这时通过电流表的电流大小已大于原电流表的量程0～0.6
A，所以不能同时闭合开关S1和S2..
（2）解：如果想要测出S1、S2同时闭合时干路的电流，应把电流表的量程换接成0～3A档.
