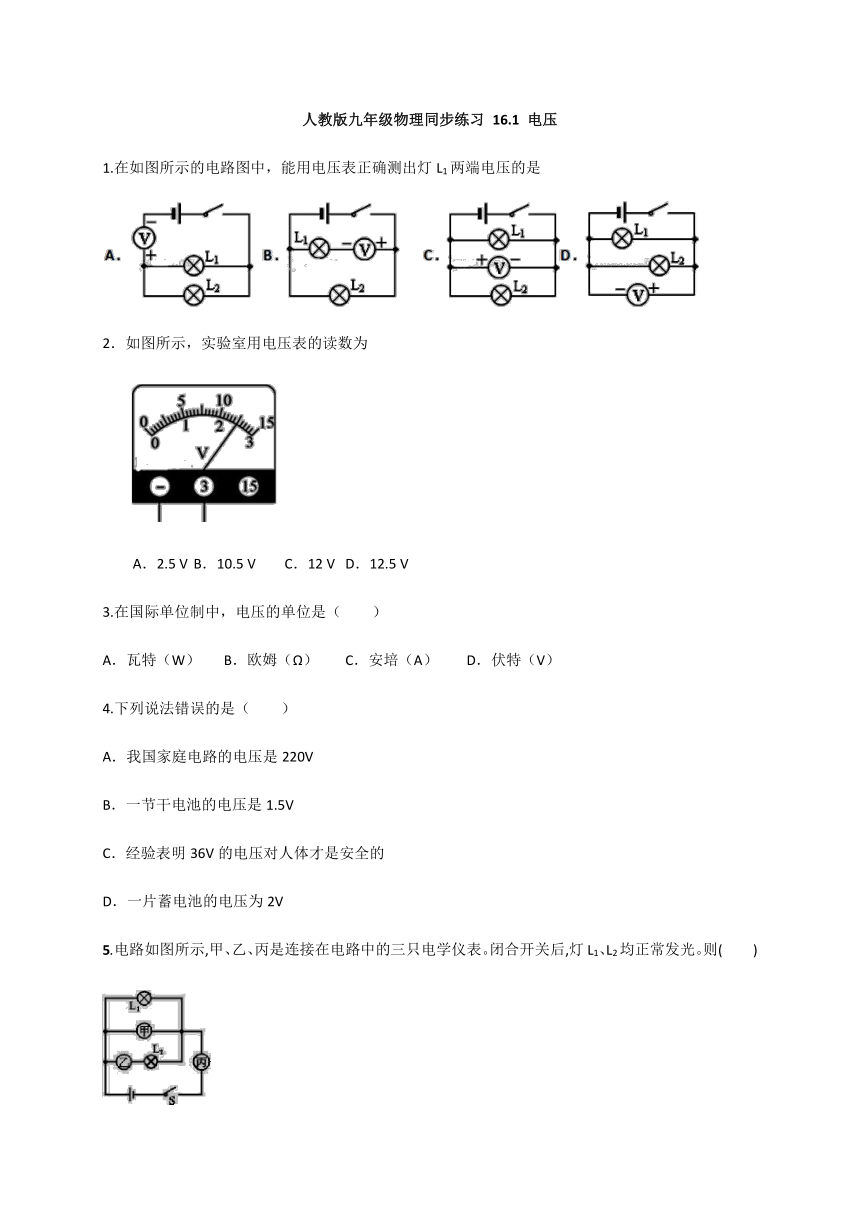

人教版九年级物理同步练习 16.1电压 word版含答案

人教版九年级物理同步练习
16.1
电压
1.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是
2．如图所示，实验室用电压表的读数为
A．2.5
V
B．10.5
V
C．12
V
D．12.5
V
3.在国际单位制中，电压的单位是（　　）
A．瓦特（W）
B．欧姆（Ω）
C．安培（A）
D．伏特（V）
4.下列说法错误的是（　　）
A．我国家庭电路的电压是220V
B．一节干电池的电压是1.5V
C．经验表明36V的电压对人体才是安全的
D．一片蓄电池的电压为2V

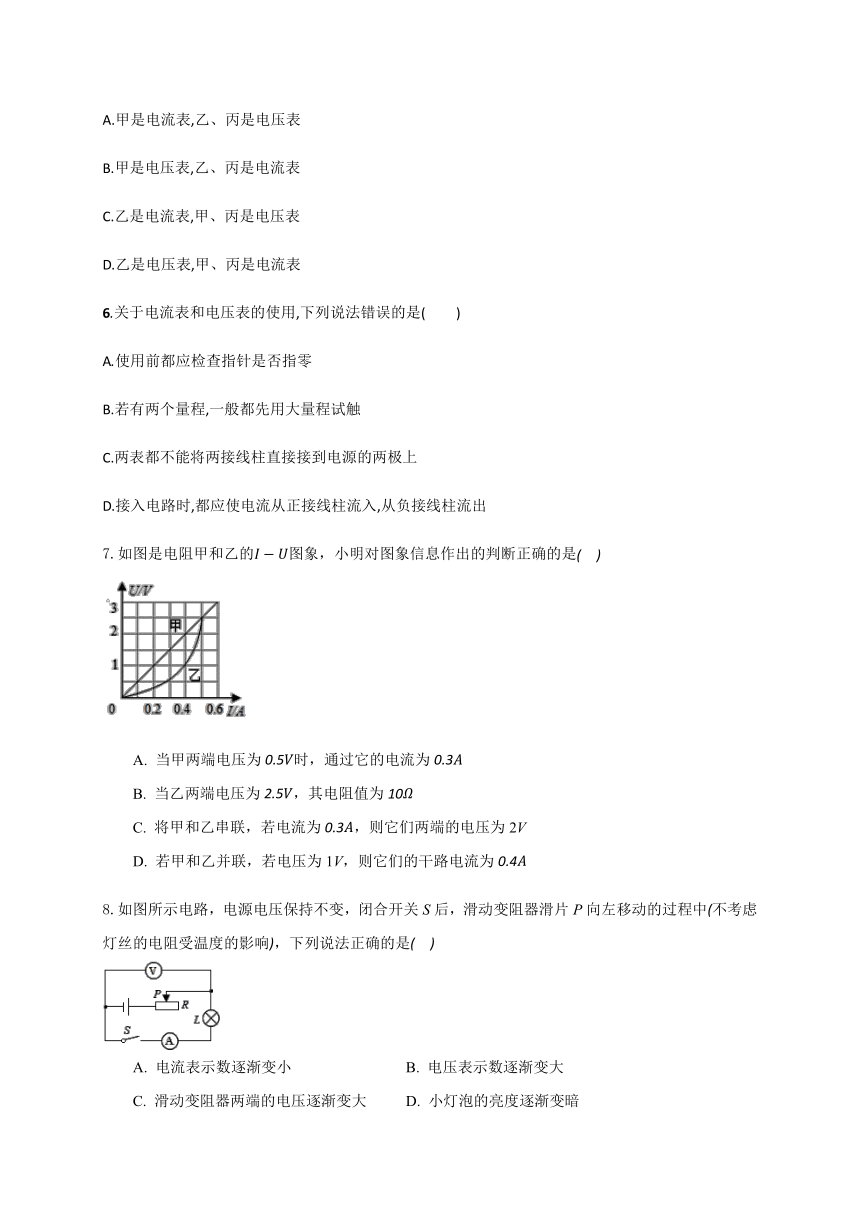

5.电路如图所示,甲、乙、丙是连接在电路中的三只电学仪表。闭合开关后,灯L1、L2均正常发光。则(　　)
A.甲是电流表,乙、丙是电压表
B.甲是电压表,乙、丙是电流表
C.乙是电流表,甲、丙是电压表
D.乙是电压表,甲、丙是电流表
6.关于电流表和电压表的使用,下列说法错误的是(　　)
A.使用前都应检查指针是否指零
B.若有两个量程,一般都先用大量程试触
C.两表都不能将两接线柱直接接到电源的两极上
D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出
7.如图是电阻甲和乙的图象，小明对图象信息作出的判断正确的是
A.
当甲两端电压为时，通过它的电流为
B.
当乙两端电压为，其电阻值为
C.
将甲和乙串联，若电流为，则它们两端的电压为2V
D.
若甲和乙并联，若电压为1V，则它们的干路电流为
8.如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中不考虑灯丝的电阻受温度的影响，下列说法正确的是????
A.
电流表示数逐渐变小
B.
电压表示数逐渐变大
C.
滑动变阻器两端的电压逐渐变大
D.
小灯泡的亮度逐渐变暗

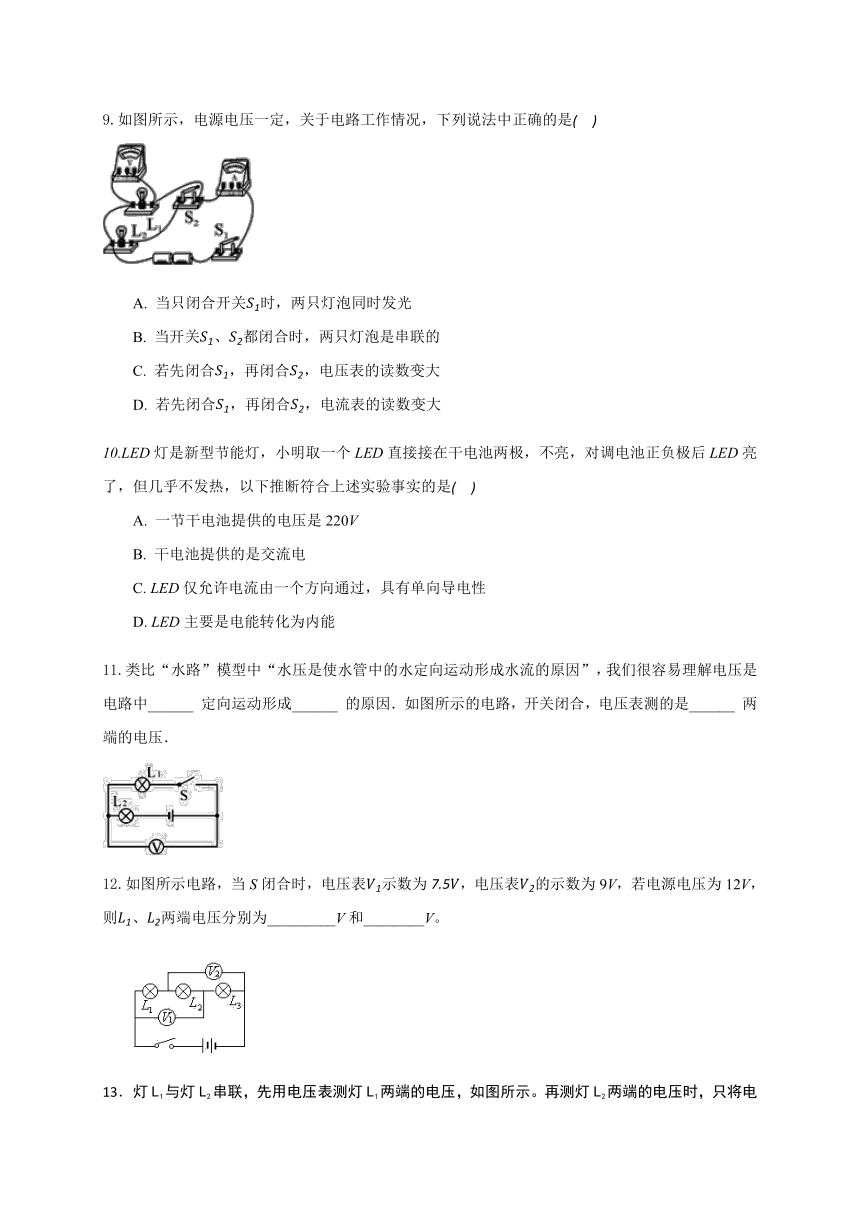

9.如图所示，电源电压一定，关于电路工作情况，下列说法中正确的是
A.
当只闭合开关时，两只灯泡同时发光
B.
当开关、都闭合时，两只灯泡是串联的
C.
若先闭合，再闭合，电压表的读数变大
D.
若先闭合，再闭合，电流表的读数变大
10.LED灯是新型节能灯，小明取一个LED直接接在干电池两极，不亮，对调电池正负极后LED亮了，但几乎不发热，以下推断符合上述实验事实的是
A.
一节干电池提供的电压是220V
B.
干电池提供的是交流电
C.
LED仅允许电流由一个方向通过，具有单向导电性
D.
LED主要是电能转化为内能
11.类比“水路”模型中“水压是使水管中的水定向运动形成水流的原因”，我们很容易理解电压是电路中______
定向运动形成______
的原因．如图所示的电路，开关闭合，电压表测的是______
两端的电压．
12.如图所示电路，当S闭合时，电压表示数为，电压表的示数为9V，若电源电压为12V，则、两端电压分别为_________V和________V。
灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法_________（填“正确”或“不正确”）。原因是__________________。
“水果电池”被称为最天然也是最没有污染的电池，在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
（1）“水果电池”实现的是_________能转化为电能。
（2）根据表中数据及相关条件可知：“水果电池”电压与_________和_________有关。
铁﹣锌
铁﹣铜
铜﹣锌
苹果
0.55伏
0.60伏
0.95伏
梨
0.40伏
0.50伏
0.90伏
菠萝
0.50伏
0.55伏
1.00伏
橙
0.75伏
0.78伏
1.05伏
15.如图所示，爱动手的小江在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的_________（选填“正“或“负”）极，盐水电池的电压为_________V。
16．两种不同的金属片放在酸碱盐的溶液中就能成为一个电池，所用的金属片就是电池的正极和负极．小华同学把铜片、铁片分别插到菠萝上就制成了一个菠萝电池，如图所示．
(1)这个菠萝电池的正极是______片．
(2)实验时首先要进行________，从而判断出菠萝电池的正负极．
(3)为了用电压表测量这个菠萝电池的电压，请在图甲中连接好电路．
(4)合上开关，电压表的指针如图乙所示，则这个菠萝电池电压是________．
(5)关于这个水果电池，请你再提出一个值得探究的问题：________________________．
答案
D
A
D
C
B
C
C
B
D
C
自由电荷；电流；
3
4.5
不正确
电压表的“+、﹣”接线柱接反了
（1）化学
（2）水果种类
极板材料
正
0.3
16.(1)铜片　(2)试触　(3)如图所示．(4)0.6
V
(5)水果电池电压跟哪些因素有关？(水果电池的电压与金属种类的关系、与水果种类的关系、与水果成熟度的关系、与金属片插入水果深度的关系等，合理即可)
