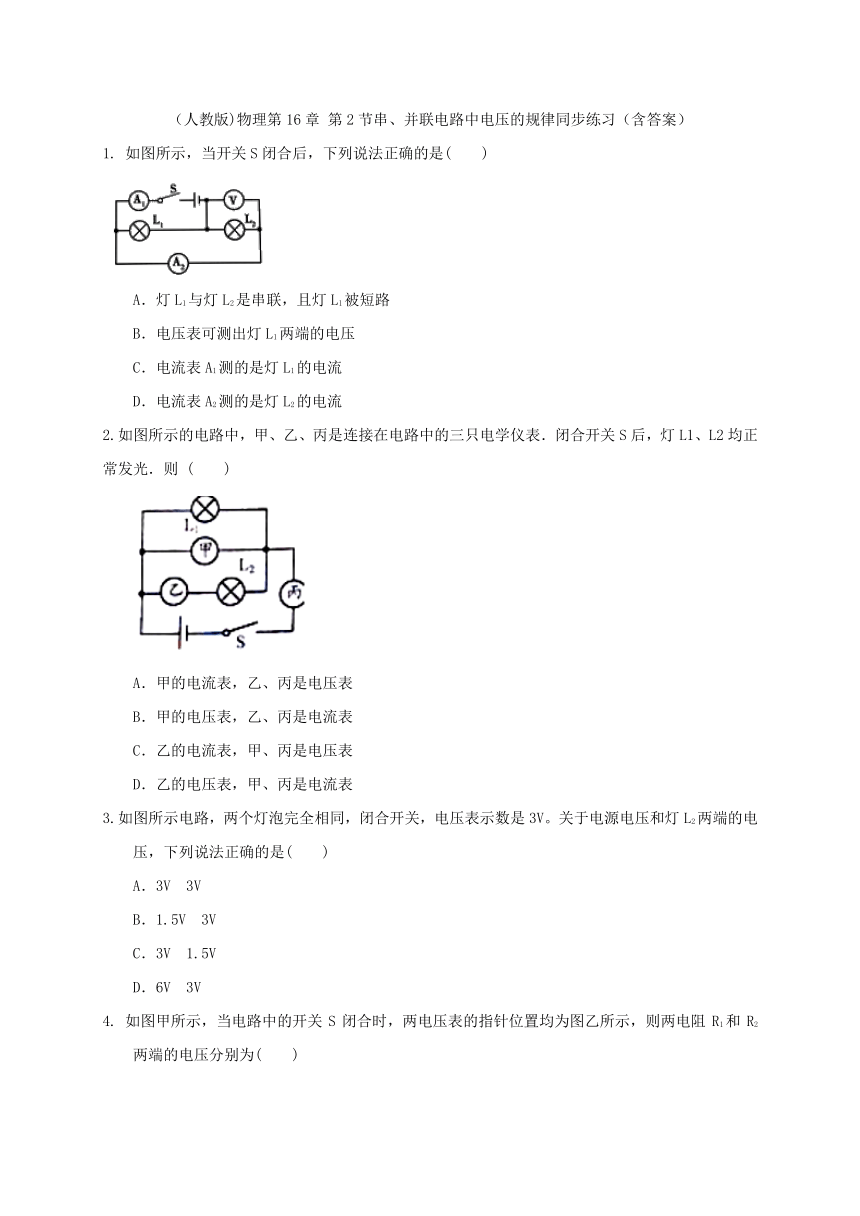

（人教版)物理第16章 第2节串、并联电路中电压的规律同步练习（word版含答案）

（人教版)物理第16章
第2节串、并联电路中电压的规律同步练习（含答案）
如图所示，当开关S闭合后，下列说法正确的是(
)
A．灯L1与灯L2是串联，且灯L1被短路
B．电压表可测出灯L1两端的电压
C．电流表A1测的是灯L1的电流
D．电流表A2测的是灯L2的电流
2.如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则
(
)
A．甲的电流表，乙、丙是电压表
B．甲的电压表，乙、丙是电流表
C．乙的电流表，甲、丙是电压表
D．乙的电压表，甲、丙是电流表
3.如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V。关于电源电压和灯L2两端的电压，下列说法正确的是(
)
A．3V
3V
B．1.5V
3V
C．3V
1.5V
D．6V
3V

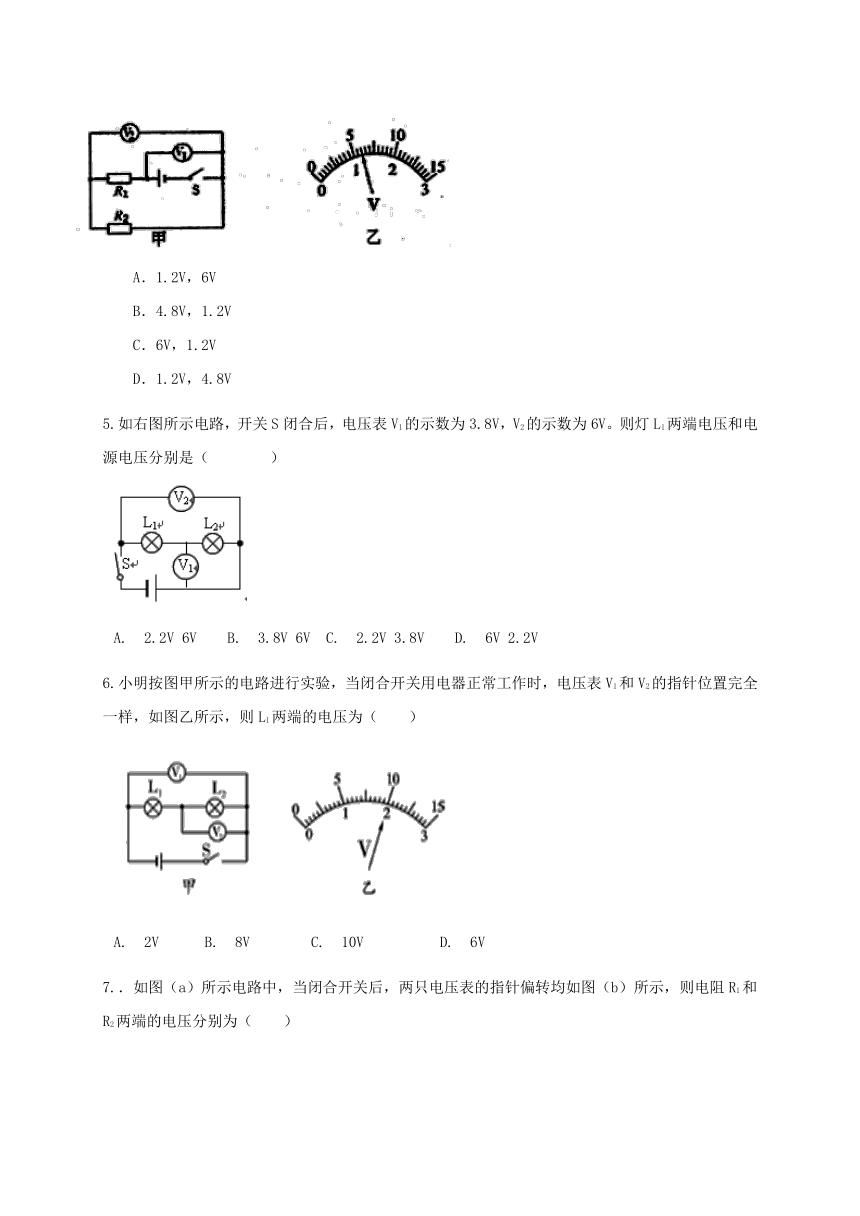

如图甲所示，当电路中的开关S闭合时，两电压表的指针位置均为图乙所示，则两电阻R1和R2两端的电压分别为(
)
A．1.2V，6V
B．4.8V，1.2V
C．6V，1.2V
D．1.2V，4.8V
5.如右图所示电路，开关S闭合后，电压表V1的示数为3.8V，V2的示数为6V。则灯L1两端电压和电源电压分别是（????）
A.?2.2V
6V??B.?3.8V
6V?C.?2.2V
3.8V??D.?6V
2.2V
6.小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为（　　）
?
A.?2V???B.?8V????C.?10V?????D.?6V
7.．如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．7.5V
1.5V
B．6V
1.5V
C．1.5V
7.5V
D．1.5V
6V
8.在同一个电源两端接两只灯泡，用电压表测得这两只灯泡的两端电压相等，则这两只灯泡的连接方式
（
）
A．串联
B.
并联
C.
可能是并联或串联
D.
无法判断
9.小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示。下列说法正确的是(
)
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯的电功率一定相等
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
10.如图所示的两个电路中，L1与L2规格不一样。开关闭合，灯均发光，则(
)
A．V表示数等于V1表示数
B．V1表示数大于V2表示数
C．A2表示数大于A1示数
D．A1表示数大于A2示数
11.如图所示的电路中，电源电压保持不变。电路连接后，发现电压表指针向零刻线左侧无刻线偏转，这是因为______。改正后断开开关，电压表示数为闭合开关S，电压表示数为开关闭合时，电源电压是______V，灯两端电压是______V。
12.如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻、并联，乙表是________表。如图所示，电源电压为且保持不变。当开关闭合时，电压表的示数为，则两端的电压是________V。
13.如图是灯L1、L2的电流随电压变化关系的图象。把这两个灯泡并联后接在同一电源两端，若灯L1两端的电压为4V，则灯L2两端的电压是　
　V，干路中的电流是　
　A。
14.在“探究串联电路电压的特点”活动中。
（1）、如图所示，连接电路时，实验中应选择规格（相同/不同）的小灯泡。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
（2）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？理由是　
　
（3）小明分别测出AB、BC、AC间的电压并记录在如上表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：　
　；改进方法是　
　。
答案
BD
B
D
B
A
B
B
C
D
A
电压表的正负接线柱接反了
?
3
?
电流；4
4
1.2
14.（1）不能测出，因为这样操作电压表的正负接线柱反接了；（2）一次实验具有偶然性；更换规格不同的灯泡进行多次实验。
