人教版九年级物理全一册15章第2节电流和电路 自测试题 含答案

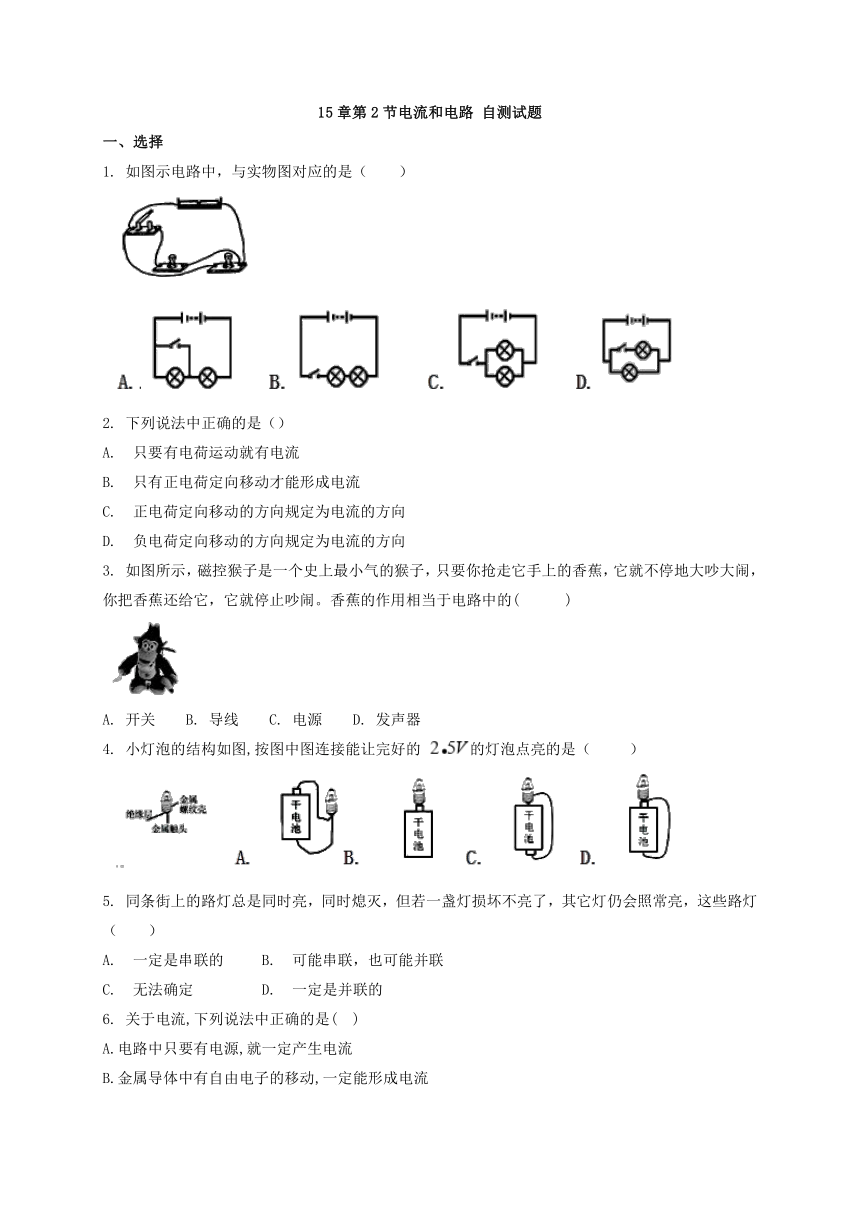

15章第2节电流和电路
自测试题
一、选择
1.
如图示电路中，与实物图对应的是（　　）
2.
下列说法中正确的是（）
A.?只要有电荷运动就有电流
B.?只有正电荷定向移动才能形成电流
C.?正电荷定向移动的方向规定为电流的方向
D.?负电荷定向移动的方向规定为电流的方向
3.
如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹。香蕉的作用相当于电路中的(
)
A.
开关
B.
导线
C.
电源
D.
发声器
4.
小灯泡的结构如图,按图中图连接能让完好的
的灯泡点亮的是（??
）
5.
同条街上的路灯总是同时亮，同时熄灭，但若一盏灯损坏不亮了，其它灯仍会照常亮，这些路灯（??）
A.?一定是串联的??
B.?可能串联，也可能并联
C.?无法确定?
?
D.?一定是并联的
6.
关于电流,下列说法中正确的是(
)
A.电路中只要有电源,就一定产生电流
B.金属导体中有自由电子的移动,一定能形成电流
C.电流的方向总是从电源的正极流向负极
D.在电源外部,电流沿着”正极---用电器----负极”方向移动
7.
关于导体和绝缘体，下列说法中正确的是（
）
A．绝缘体是绝对不能导电的物体
　
B．绝缘体内没有电荷
C．绝缘体不容易导电，也不能带电
D．导体和绝缘体之间没有绝对的界限
二、填空
8.
“路由器”是一种支持有线和无线连接的网络设备．通过后排接口可以同时连接多台电脑，各接口之间是________（选填“串联”或“并联”）的．
9.
单位换算：2×106μA=________mA=________A．
10.
恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图______(选填“a”或“b”)处剪断导线。拆除前起爆器上_______(选填“有”或“没有”)电流通过。
11.如图所示的电路中，当开关S1、S2断开时，电路处于________状态；当开关S1
，
闭合、S2断开时，电路处于________状态；当开关Sl、S2都闭合时，电路处于________状态．
三、综合
12.
如图所示，在手电筒的完整电路中，干电池是________，小灯泡是__________，金属外壳是_________，金属外壳的按钮是________。
(1)画出手电筒的电路图_________。
(2)写出手电筒不发光的三种可能原因。
①__________________；
②________________________；
③________________________________。
答案:
一、1-7:D
C
A
C
D
D
D
二、8.并联
9.
2000
2
10.
a
没有
11.开路
通路
短路
三、12.
电源
用电器
导线
开关
(1).
(2).
开关未闭合
没有电池(或电池没电)
灯丝断了(或灯泡与灯座接触不良)
