人教版九年级物理十五单元第二节电流和电路 一课一练 word版含答案

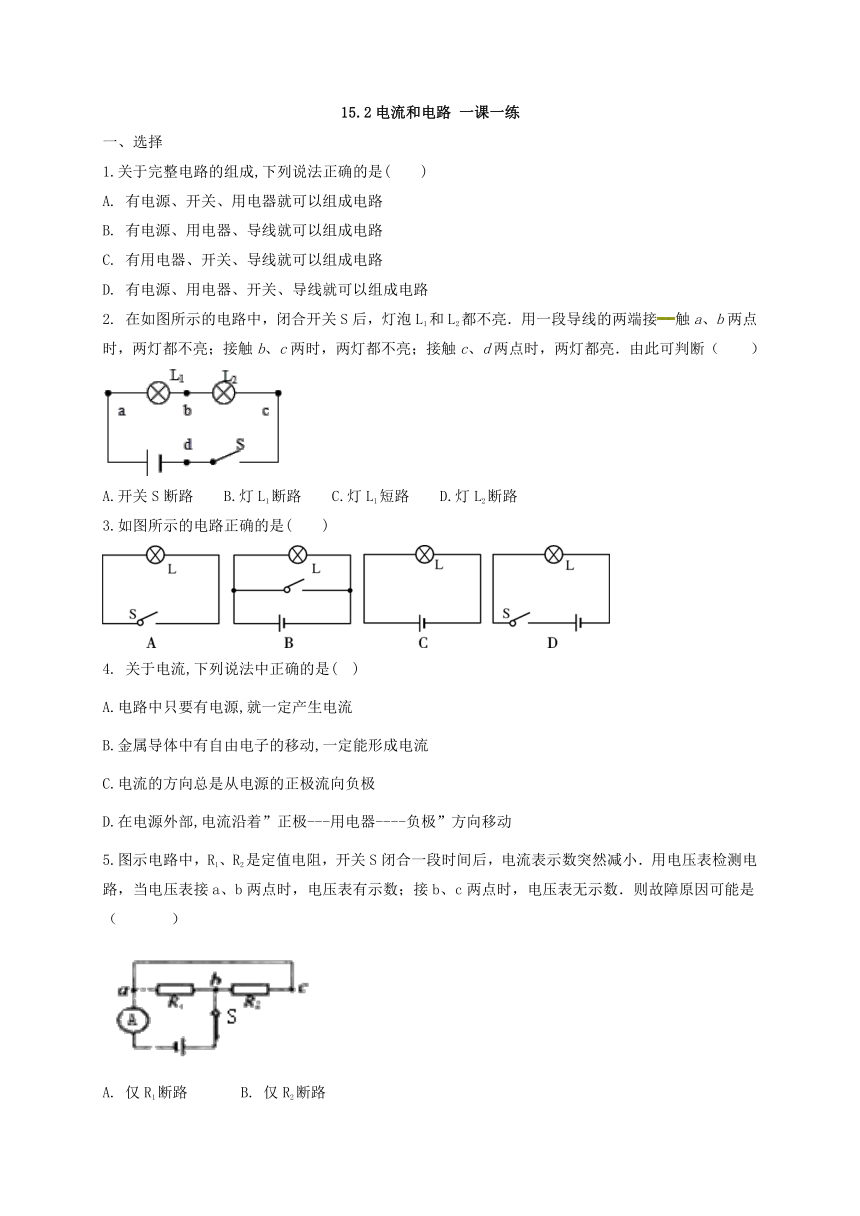

15.2电流和电路
一课一练
选择
1.关于完整电路的组成,下列说法正确的是(
　)　　　　　　　　　　　　
A.
有电源、开关、用电器就可以组成电路
B.
有电源、用电器、导线就可以组成电路
C.
有用电器、开关、导线就可以组成电路
D.
有电源、用电器、开关、导线就可以组成电路
2.
在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两时，两灯都不亮；接触c、d两点时，两灯都亮．由此可判断（　　）
A.开关S断路??B.灯L1断路??C.灯L1短路??D.灯L2断路
3.如图所示的电路正确的是(
)
4.
关于电流,下列说法中正确的是(
)
A.电路中只要有电源,就一定产生电流
B.金属导体中有自由电子的移动,一定能形成电流
C.电流的方向总是从电源的正极流向负极
D.在电源外部,电流沿着”正极---用电器----负极”方向移动
5.图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．则故障原因可能是（???
）
A.
仅R1断路???
B.
仅R2断路
C.
电流表断路???
D.
ac导线断路

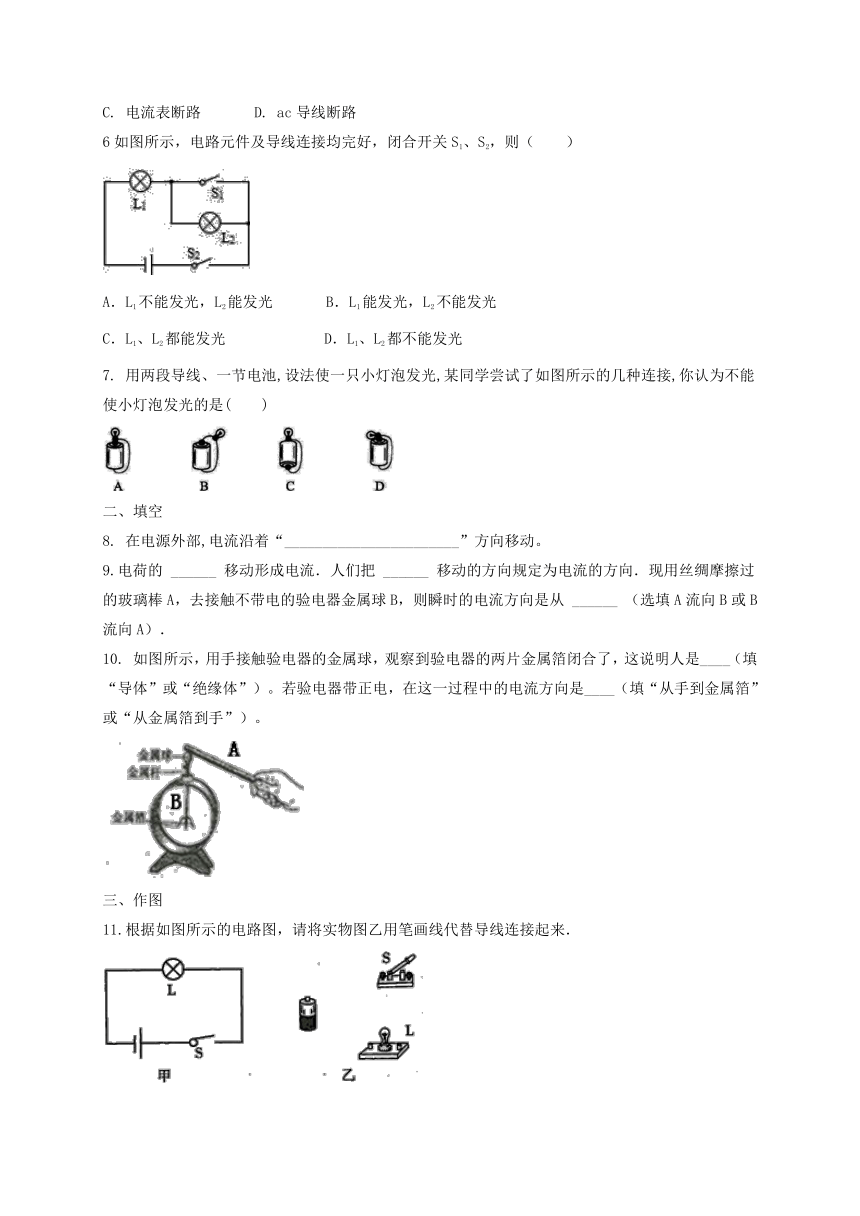

6如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（　　）
A．L1不能发光，L2能发光?
B．L1能发光，L2不能发光
C．L1、L2都能发光??????
D．L1、L2都不能发光
7.
用两段导线、一节电池,设法使一只小灯泡发光,某同学尝试了如图所示的几种连接,你认为不能使小灯泡发光的是(
　)
填空
在电源外部,电流沿着“_______________________”方向移动。
9.电荷的
______
移动形成电流．人们把
______
移动的方向规定为电流的方向．现用丝绸摩擦过的玻璃棒A，去接触不带电的验电器金属球B，则瞬时的电流方向是从
______
（选填A流向B或B流向A）．
10.
如图所示，用手接触验电器的金属球，观察到验电器的两片金属箔闭合了，这说明人是____（填“导体”或“绝缘体”）。若验电器带正电，在这一过程中的电流方向是____（填“从手到金属箔”或“从金属箔到手”）。
三、作图
11.根据如图所示的电路图，请将实物图乙用笔画线代替导线连接起来．
12.根据实物电路，画出电路图．
答案：
一、1-7：D
A
D
D
D
B
B
二、8.
正极—用电器—负极
9.
定向
正电荷定向
A流向B
10.
导体
从金属箔到手
三、11.解：从电源的正极出发，依次串联开关S、灯泡L回到电源的负极，如下图所示：
12.解：先画出电源符号，从电源的正极出发依次画出灯泡L1、开关、灯泡L2回到负极即可，如下图所示：
