15.5串、并联电路中电流的规律
专项练习
选择

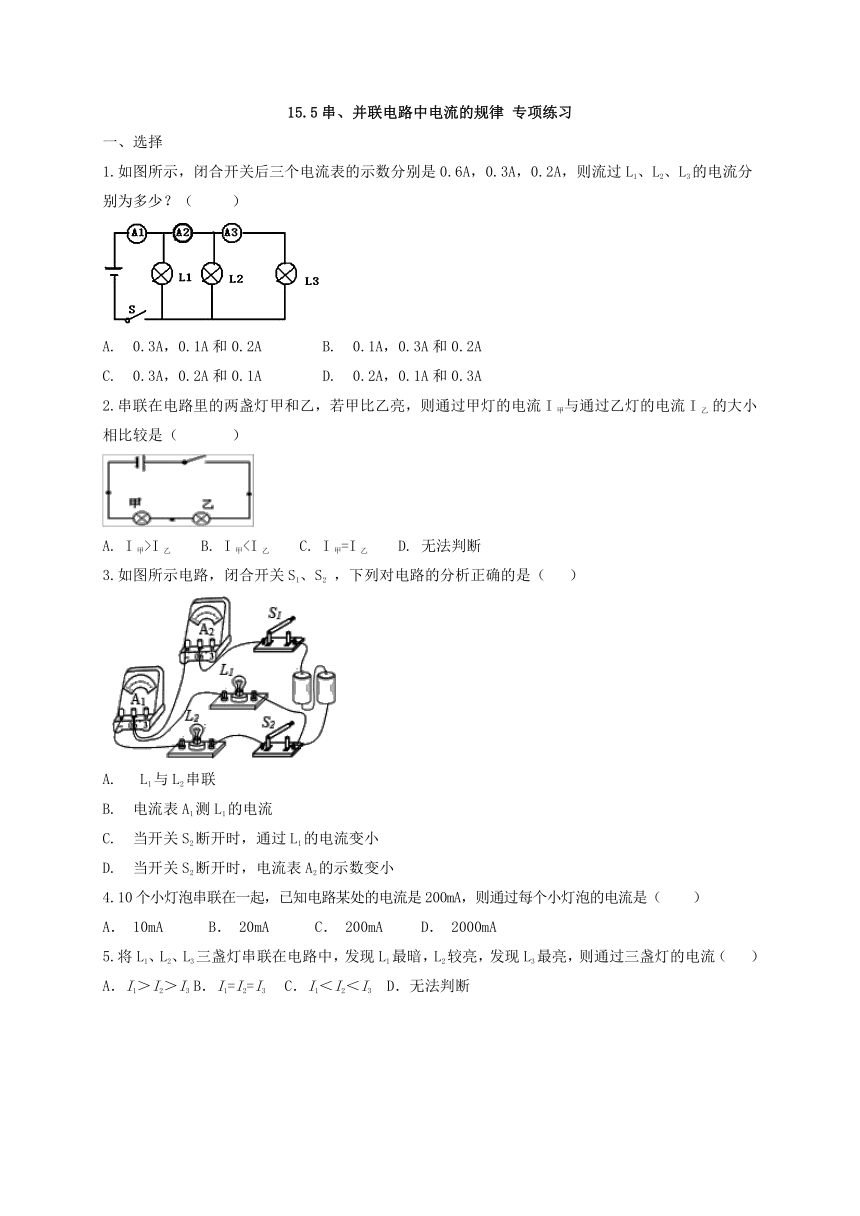

1.如图所示，闭合开关后三个电流表的示数分别是0.6A，0.3A，0.2A，则流过L1、L2、L3的电流分别为多少？（??
）
A.?0.3A，0.1A和0.2A?
B.?0.1A，0.3A和0.2A
C.?0.3A，0.2A和0.1A?
D.?0.2A，0.1A和0.3A
2.串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I甲与通过乙灯的电流I乙
的大小相比较是（
）
A.
I甲>I乙
B.
I甲C.
I甲=I乙
D.
无法判断
3.如图所示电路，闭合开关S1、S2
，下列对电路的分析正确的是（?
）
?L1与L2串联?
B.?电流表A1测L1的电流
C.?当开关S2断开时，通过L1的电流变小
D.?当开关S2断开时，电流表A2的示数变小
4.10个小灯泡串联在一起，已知电路某处的电流是200mA，则通过每个小灯泡的电流是（
）
A．
10mA
B．
20mA
C．
200mA
D．
2000mA
5.将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（
）
A．I1＞I2＞I3
B．I1=I2=I3
C．I1＜I2＜I3
D．无法判断

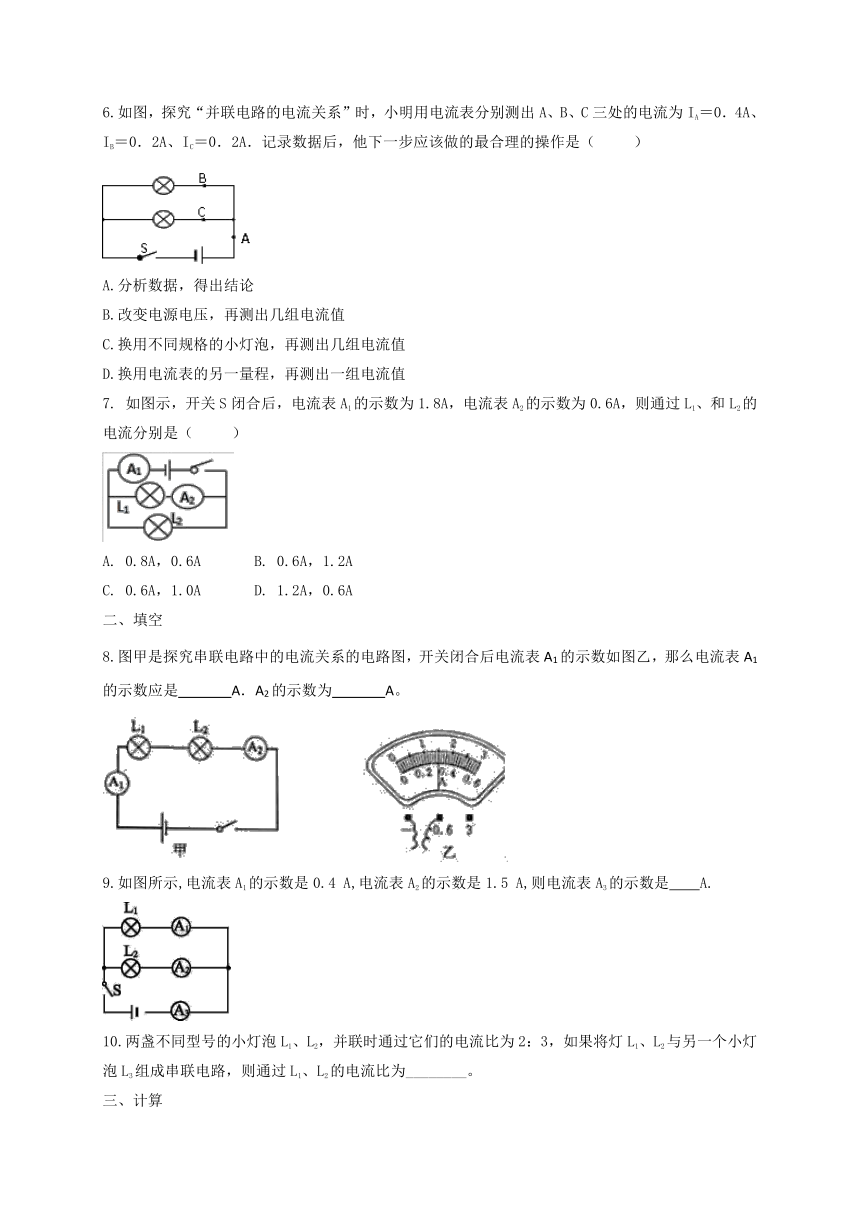

6.如图，探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA＝0．4A、IB＝0．2A、IC＝0．2A．记录数据后，他下一步应该做的最合理的操作是（
??）
A.分析数据，得出结论
B.改变电源电压，再测出几组电流值
C.换用不同规格的小灯泡，再测出几组电流值
D.换用电流表的另一量程，再测出一组电流值
7.
如图示，开关S闭合后，电流表A1的示数为1.8A，电流表A2的示数为0.6A，则通过L1、和L2的电流分别是（
）
0.8A，0.6A
B.
0.6A，1.2A
C.
0.6A，1.0A
D.
1.2A，0.6A
填空
8.图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A1的示数应是　
　A．A2的示数为　
　A。
9.如图所示,电流表A1的示数是0.4
A,电流表A2的示数是1.5
A,则电流表A3的示数是　　A.
10.两盏不同型号的小灯泡L1、L2，并联时通过它们的电流比为2：3，如果将灯L1、L2与另一个小灯泡L3组成串联电路，则通过L1、L2的电流比为________。
计算
11.在如左下图（a）所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图（b）所示。则：
（1）
电流表A3的示数是多少？
（2）通过灯泡L1和L2的电流各是多少？
四、实验
12.如图是李明探究串联电路电流特点的实验电路图。
（1）李明选择两个小灯泡的规格应该是________（选填“相同”或“不相同”）的。
（2）李明连电路时把一个开关和两个小灯泡连接后，刚连完最后一条导线，灯泡L1、L2就亮了，他在实验操作中不当之处是___________。
（3）如表是李明实验中测得的三组数据：由表格数据可得出结论：___________。
实验序号
A处的电流ⅠA/A
B处的电流IB/A
C处的电流IC/A
1
0.3
0.3
0.3
2
0.4
0.4
0.4
3
0.2
0.2
0.2
（4）他获得三组不同电流值的方法是：____________________________________
________________________________________。（写出一条）
（5）当李明改正错误，正确连好电路后，发现灯L1较亮，灯L2较暗，他对这一现象的解释是：电流从电源正极出发，经过灯L1、L2，电流逐渐变小，所以灯L1较亮，灯L2较暗；陈欢认为李明的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明李明的解释是错误的。在虚线框中，画出陈欢所设计的实验电路图。根据________________________________________的实验现象说明李明的解释是错误的。
答案：
一、1-7：A
C
D
C
B
C
B
二、8.0.3
0.3
1.9
1:1
三、11.解：（1）0.56A．（2）0.8A，0.24A
四、12.（1）不相同（2）连接电路前没有断开开关（3）串联电路的电流处处相等（4）换用规格不同的灯泡（5）如图所示：；还是灯泡L1比L2亮
